แผ่นโลหะพรุนหรือที่เรียกว่าแผงพรุนหรือตาข่ายพรุนผลิตขึ้นโดยการเจาะรูลงในแผ่นโลหะเซนโบ วัสดุก่อสร้างจำหน่ายผลิตภัณฑ์เหล่านี้สำหรับการใช้งานด้านสถาปัตยกรรม เสียง และอุตสาหกรรม โดยมุ่งเน้นที่ความแม่นยำของมิติและการตรวจสอบย้อนกลับของวัสดุ
การเลือกใช้วัสดุฐานขึ้นอยู่กับสภาพแวดล้อมการทำงานและข้อกำหนดด้านประสิทธิภาพ โดยทั่วไปจะใช้กลุ่มวัสดุสามกลุ่ม:
สแตนเลส 304:ให้ความต้านทานการกัดกร่อนเหมาะสำหรับสภาพแวดล้อมกลางแจ้งและสภาพแวดล้อมที่รุนแรงทางเคมี ตัวอย่างที่เป็นตัวแทนไม่แสดงการเกิดสนิมหลังจากการทดสอบสเปรย์เกลือเป็นเวลา 1,000 ชั่วโมงภายใต้เงื่อนไข ASTM B117 ประสิทธิภาพที่แท้จริงขึ้นอยู่กับการตกแต่งพื้นผิวและการเตรียมขอบ
อลูมิเนียมอัลลอยด์ (เช่น 6061):ให้ความหนาแน่นต่ำ (ประมาณ 2.7 ก./ซม.) ผสมผสานกับความแข็งแรงที่ดี วัสดุนี้สามารถชุบอโนไดซ์หรือเคลือบด้วยผงเพื่อเพิ่มความทนทานและรูปลักษณ์ของพื้นผิว

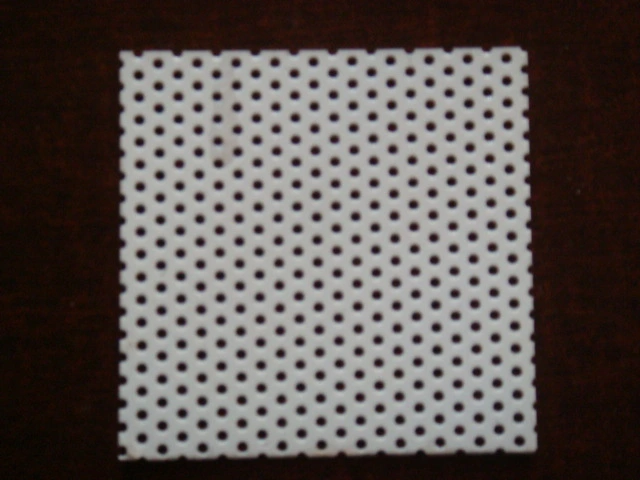

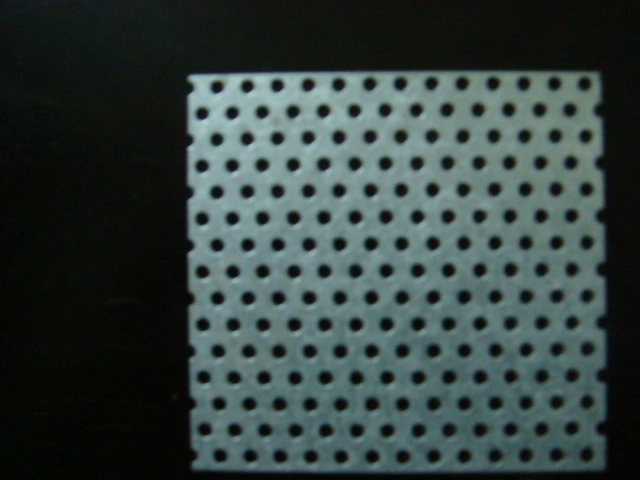

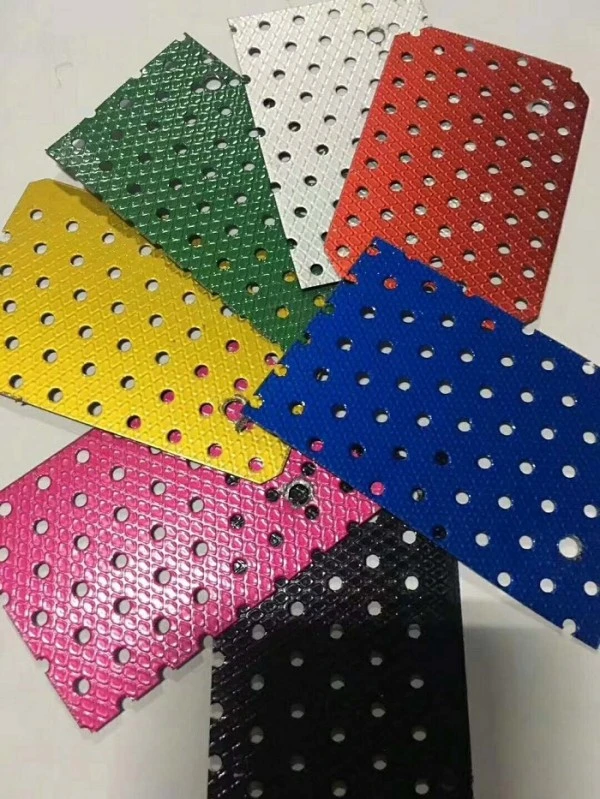

เหล็กชุบสังกะสีหรือเคลือบสี Q235:ตัวเลือกที่ประหยัดสำหรับการใช้งานด้านสถาปัตยกรรมและอุตสาหกรรมทั่วไป โดยทั่วไปการปกป้องพื้นผิวทำได้โดยการชุบสังกะสีแบบจุ่มร้อนแล้วตามด้วยการเคลือบผงไฟฟ้าสถิต
อุปกรณ์เจาะ CNC ความเร็วสูงสร้างรูปแบบการเจาะได้มากกว่า 20 รูปแบบ รวมถึงรูปทรงกลม สี่เหลี่ยม เจาะรู หกเหลี่ยม กากบาท เกล็ดปลา และรูปทรงดอกพลัม กระบวนการนี้ช่วยให้สามารถควบคุมเส้นผ่านศูนย์กลางรู ระยะห่าง และอัตราส่วนพื้นที่เปิดได้อย่างแม่นยำ

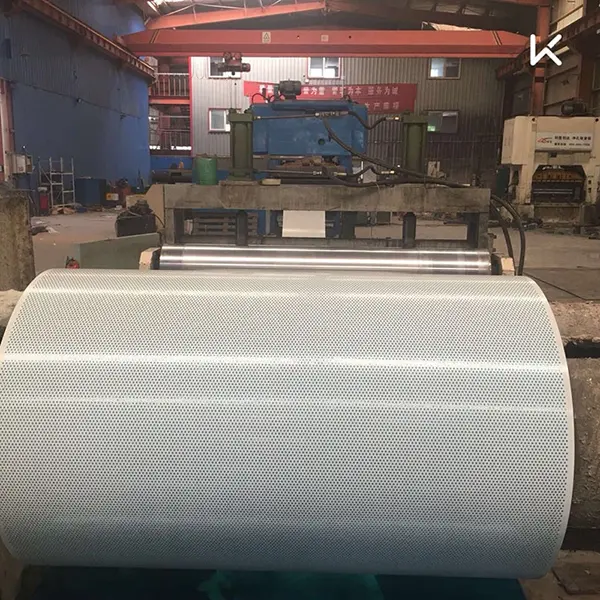

แผ่นเรียบสามารถผลิตได้ในความหนาตั้งแต่ 0.1 มม. ถึง 15 มม. โดยมีเส้นผ่านศูนย์กลางรูตั้งแต่ 0.1 มม. ถึง 200 มม. แผ่นขดมีความหนาตั้งแต่ 0.2 มม. ถึง 1.5 มม. โดยมีความกว้างสูงสุด 1250 มม. และเส้นผ่านศูนย์กลางรูตั้งแต่ 0.5 มม. ถึง 10 มม. สำหรับการใช้งานทางสถาปัตยกรรม ความหนาทั่วไปมีตั้งแต่ 0.5 มม. ถึง 2.0 มม. โดยมีเส้นผ่านศูนย์กลางรูระหว่าง 3 มม. ถึง 20 มม. อัตราส่วนพื้นที่เปิดโดยทั่วไปคือ 15% ถึง 60% และพิกัดความเผื่อของเส้นผ่านศูนย์กลางรูจะถูกควบคุมภายใน ±0.1 มม.
แผ่นอลูมิเนียมอัลลอยด์สามารถชุบอโนไดซ์เพื่อสร้างชั้นออกไซด์ที่แข็งและหนาแน่น ซึ่งช่วยเพิ่มความต้านทานการกัดกร่อนและความแข็งของพื้นผิว การเคลือบสีฝุ่นทำให้ได้ผลลัพธ์ที่เป็นมิตรต่อสิ่งแวดล้อม พร้อมทนต่อสภาพอากาศและสารเคมีได้ดี การเคลือบอิเล็กโทรโฟเรติกให้การปกปิดสม่ำเสมอพร้อมการยึดเกาะที่แข็งแกร่ง
โดยปกติเหล็กแผ่นจะได้รับการปกป้องโดยการชุบสังกะสีแบบจุ่มร้อนแล้วตามด้วยการเคลือบผงไฟฟ้าสถิต โดยมีความหนาของการเคลือบโดยทั่วไปอย่างน้อย 60 μm
แผ่นพรุนช่วยในการดูดซับเสียงเมื่อติดตั้งโดยมีช่องว่างอากาศหรือวัสดุรองรับที่มีรูพรุน คลื่นเสียงที่เข้าไปในรูจะสูญเสียพลังงานเนื่องจากการเสียดสีและผลกระทบที่มีความหนืดที่พื้นผิวช่องเปิด
ค่าสัมประสิทธิ์การดูดซับเสียงถูกวัดที่ความถี่ออคเทฟแบนด์ที่ระบุตามมาตรฐาน ASTM C423 สำหรับส่วนประกอบที่เป็นตัวแทนซึ่งประกอบด้วยแผงอะลูมิเนียมรูหกเหลี่ยมที่มีชั้นรองรับที่มีรูพรุนและช่องอากาศ ค่าสัมประสิทธิ์การลดเสียงรบกวน (NRC) ที่ได้คือ 0.8 หรือสูงกว่าสำหรับการกำหนดค่าที่ทดสอบนั้น NRC จริงสำหรับการติดตั้งเฉพาะนั้นขึ้นอยู่กับความหนาของแผง ขนาดรู อัตราการเจาะ วัสดุรองรับ ความลึกของช่องอากาศ และวิธีการติดตั้ง รายงานการทดสอบมีให้บริการตามคำขอ
สมรรถนะทางกลขึ้นอยู่กับวัสดุฐาน ความหนา และรูปแบบการเจาะ ความสามารถในการรับน้ำหนักของโครงสร้างควรคำนวณตามมาตรฐานการออกแบบที่เกี่ยวข้อง โดยพิจารณาจากความหนาของแผง รูปทรงของการเจาะ ระยะห่างรองรับ ระยะ และวิธีการยึด สำหรับการอ้างอิง แผงเหล็กหนา 3 มม. ที่มีรูสี่เหลี่ยมจัตุรัส (รูรับแสง 10 มม.) และช่วงรองรับที่ระบุได้รับการตรวจสอบแล้วว่าทนต่อการกระจายน้ำหนักที่สม่ำเสมอที่ 5 kN/m² ผ่านการคำนวณทางวิศวกรรม สามารถจัดทำบันทึกการคำนวณโดยละเอียดได้ตามคำขอ
แผงที่มีการเจาะรูเป็นวงกลม (รูรับแสง 20 มม. พื้นที่เปิด 50%) แสดงความต้านทานการไหลของอากาศ 50 Pa หรือน้อยกว่า เมื่อทดสอบตามมาตรฐาน ISO 5801
ตรวจสอบความต้านทานการกัดกร่อนผ่านการทดสอบสเปรย์เกลือ: ตัวอย่างเหล็กสแตนเลส 304 ไม่พบสนิมหลังจาก 1000 ชั่วโมงตามมาตรฐาน ASTM B117; เหล็กชุบสังกะสีที่ผ่านการชุบสังกะสีแบบจุ่มร้อนและเคลือบสีฝุ่นไม่หลุดลอกหรือเป็นสนิมหลังจากผ่านไป 500 ชั่วโมงภายใต้มาตรฐานเดียวกัน มีรายงานการทดสอบ
แผงอลูมิเนียมอโนไดซ์หรือเคลือบผงมีความทนทานต่อการกัดกร่อน การสึกหรอ และรังสียูวีดีขึ้น ประสิทธิภาพการทำงานของการรักษาพื้นผิวแต่ละครั้งสามารถยืนยันได้จากรายงานการทดสอบที่เกี่ยวข้องซึ่งมาพร้อมกับคำสั่งซื้อ
แผงที่มีรูพรุนถูกนำมาใช้ในแผงกั้นเสียงในการขนส่ง ซึ่งมักใช้ร่วมกับวัสดุดูดซับเสียงที่อยู่ด้านหลังพื้นผิวที่มีรูพรุน ในอาคารสาธารณะ เช่น อาคารผู้โดยสารในสนามบิน สถานีรถไฟ สนามกีฬา และศูนย์นิทรรศการ แผงดังกล่าวให้การควบคุมเสียงในขณะที่ให้ความยืดหยุ่นในการออกแบบภาพ
ด้านหน้าอาคารทางสถาปัตยกรรมใช้รูปแบบการเจาะเพื่อสร้างเอฟเฟกต์กึ่งโปร่งใสและการเปลี่ยนแปลงแสงและเงา ตัวอย่างที่บันทึกไว้ ได้แก่ ด้านหน้าอาคารที่เป็นโลหะของ Skylight Apartments ในฝรั่งเศส และห้องสมุดของ Central Academy of Fine Arts สำหรับข้อมูลอ้างอิงและเอกสารเฉพาะโครงการ โปรดติดต่อทีมงานของเรา
พารามิเตอร์ต่อไปนี้ขึ้นอยู่กับการผลิตมาตรฐานและมาตรฐานการทดสอบที่เกี่ยวข้อง หากมี สามารถขอเอกสารหลักฐานได้
| ตัวบ่งชี้ประสิทธิภาพ | พารามิเตอร์/ข้อมูลจำเพาะ | หมายเหตุ / พื้นฐานหลักฐาน |
|---|---|---|
| วัสดุฐาน | สแตนเลส 304 / เหล็กชุบสังกะสี Q235 / อลูมิเนียมอัลลอยด์ / เหล็กเคลือบสี | มีใบรับรองวัสดุ |
| ความหนาทั่วไป | 0.5–2.0 มม. (สถาปัตยกรรม); 0.1–15 มม. (เต็มช่วง) | |
| ช่วงรูรับแสง | 0.5–200 มม. (ปรับแต่งได้) | 3–20 มม. พบได้ทั่วไปในสถาปัตยกรรม |
| อัตราส่วนพื้นที่เปิด | 15%–60% (ปรับแต่งได้) | |
| รูปแบบหลุม | กลม, สี่เหลี่ยม, slotted, หกเหลี่ยม, cross, เกล็ดปลา, ดอกพลัม ฯลฯ | มีให้เลือกมากกว่า 20 ชนิด |
| ค่าสัมประสิทธิ์การลดเสียงรบกวน (NRC) | ≥0.8 (ส่วนประกอบที่ทดสอบ: อะลูมิเนียมรูหกเหลี่ยม + แผ่นรอง + ช่องอากาศ) | มาตรฐาน ASTM C423; มีรายงานการทดสอบ |
| โหลดแบบกระจายสม่ำเสมอ | 5 kN/m² (เหล็ก 3 มม., รูสี่เหลี่ยม 10 มม., ช่วงที่ระบุ) | การคำนวณทางวิศวกรรม รายละเอียดตามคำขอ |
| ความต้านทานการกัดกร่อน | สแตนเลส 304: ไม่เป็นสนิมหลังจากพ่นเกลือ 1,000 ชั่วโมง; สังกะสี+ผง: 500 ชม | มาตรฐาน ASTM B117; มีรายงานการทดสอบ |
| ประสิทธิภาพการยิง | พื้นผิวเหล็กไม่ติดไฟ | จำแนกประเภทการประกอบให้สมบูรณ์ตามการทดสอบที่เกี่ยวข้อง |
| สูงสุด ขนาดจอแบน | 1450 × 3500 มม | ขึ้นอยู่กับวัสดุและลวดลาย |
| ความอดทนของรูรับแสง | ±0.1 มม | CNC punching precision |
1. ประสิทธิภาพเสียงที่ได้รับการตรวจสอบแล้วNRC ที่สูงกว่า 0.8 ได้รับการยืนยันสำหรับชุดประกอบที่ได้รับการทดสอบโดยเฉพาะ เมื่อรวมกับส่วนรองรับและช่องอากาศที่เหมาะสม แผงจะช่วยลดระดับเสียงรบกวนในแผงกั้นจราจรและระบบเสียงทางสถาปัตยกรรม
2. ความยืดหยุ่นของวัสดุตัวเลือกต่างๆ ได้แก่ สแตนเลส 304 สำหรับต้านทานการกัดกร่อน อลูมิเนียมอัลลอยด์สำหรับงานตกแต่งน้ำหนักเบา และเหล็กชุบสังกะสีสำหรับการใช้งานทั่วไปที่ประหยัด
3. หลากหลายรูปแบบการเจาะมีรูปแบบให้เลือกมากกว่า 20 รูปแบบ พร้อมเส้นผ่านศูนย์กลางรูที่ปรับแต่งได้และอัตราส่วนพื้นที่เปิด เพื่อให้ได้ภาพโปร่งใส ประสิทธิภาพเสียง และการระบายอากาศตามที่ต้องการ
4. พื้นผิวที่ทนทานต่อสภาพอากาศแผงอลูมิเนียมสามารถเคลือบด้วยอโนไดซ์หรือเคลือบด้วยผง แผงเหล็กใช้การชุบสังกะสีแบบจุ่มร้อนพร้อมเคลือบด้วยผง สามารถจัดทำรายงานการทดสอบความต้านทานสเปรย์เกลือได้
5. ช่วงการใช้งานที่กว้างเหมาะสำหรับการตกแต่งเสียงในอาคารสาธารณะ แผงกั้นเสียงรบกวนจากการจราจร การ์ดป้องกันอุปกรณ์อุตสาหกรรม และส่วนประกอบของการกรอง
สำหรับการใช้งานด้านเสียง:เลือกรูปแบบการเจาะและพื้นที่เปิดตามช่วงความถี่เป้าหมาย วัสดุรองพื้นที่มีรูพรุนและช่องว่างอากาศช่วยเพิ่มการดูดซึมได้อย่างมาก ใช้ข้อมูลการทดสอบ ASTM C423 เพื่อเป็นแนวทาง แต่ตรวจสอบประสิทธิภาพสำหรับการประกอบเฉพาะของคุณ
สำหรับภายนอกอาคาร:เลือกสแตนเลส 304 หรืออลูมิเนียมเคลือบผงเพื่อต้านทานการกัดกร่อนในระยะยาว ยืนยันว่าความหนาและโปรไฟล์ของแผงตรงตามข้อกำหนดด้านแรงลมของที่ตั้งโครงการ
สำหรับการกรองทางอุตสาหกรรม:ระบุเส้นผ่านศูนย์กลางรู ระยะห่าง และพื้นที่เปิดที่ต้องการอย่างแม่นยำ การควบคุมเกณฑ์ความคลาดเคลื่อนของมิติเป็นสิ่งสำคัญสำหรับประสิทธิภาพการกรองที่สม่ำเสมอ
ระหว่างการติดตั้ง:จับแผงอย่างระมัดระวังเพื่อหลีกเลี่ยงการงอหรือสร้างความเสียหายให้กับขอบที่มีรูพรุน ใช้ตัวยึดและโครงรองรับที่เหมาะสม สำหรับชุดประกอบอะคูสติก ตรวจสอบให้แน่ใจว่าวัสดุรองรับได้รับการติดตั้งโดยไม่มีช่องว่างหรือการบีบอัดที่อาจลดประสิทธิภาพ
เรายอมรับแบบที่ลูกค้าจัดเตรียมไว้ในรูปแบบ CAD ทั่วไป (DXF, DWG) สำหรับเค้าโครงการเจาะแบบกำหนดเอง ทีมวิศวกรของเราจะตรวจสอบรูปทรงของรู ระยะห่างของขอบ พื้นที่เปิด และข้อกำหนดในการขึ้นรูปก่อนการผลิต สามารถขอรับการตรวจสอบบทความแรกและใบรับรองวัสดุได้ตามคำขอ
1.ระบบกั้นเสียงสำหรับควบคุมเสียงรบกวนจากการจราจรตามทางหลวง ทางรถไฟ และรถไฟใต้ดิน
2.การตกแต่งภายในแบบดูดซับเสียงสำหรับอาคารสาธารณะขนาดใหญ่ รวมถึงอาคารสนามบิน สถานีรถไฟความเร็วสูง สนามกีฬา และศูนย์นิทรรศการ
3.ด้านหน้าอาคาร เพดาน และฉากกั้นทางสถาปัตยกรรมที่สร้างเอฟเฟกต์แสงและเงาและการออกแบบภาพกึ่งโปร่งใส
4.ฝาครอบป้องกันสำหรับอุปกรณ์อุตสาหกรรม แผงกระจายความร้อน และตะแกรงลำโพง
5.การกรองและการคัดกรองทางอุตสาหกรรมสำหรับเครื่องจักรเคมี อุปกรณ์ทางเภสัชกรรม และเครื่องจักรแปรรูปอาหาร
การเลือกขึ้นอยู่กับช่วงความถี่เป้าหมายและวัสดุรองรับ สำหรับการดูดซับช่วงเสียงพูดโดยทั่วไป พื้นที่เปิด 20–30% โดยมีเส้นผ่านศูนย์กลางรู 3–6 มม. เป็นเรื่องปกติ แผ่นรองรับที่มีรูพรุนที่หนาขึ้นและช่องอากาศที่ลึกขึ้นช่วยปรับปรุงการดูดซับความถี่ต่ำ เราขอแนะนำให้ทดสอบชุดประกอบที่เป็นตัวแทนหรือปรึกษาผู้เชี่ยวชาญด้านเสียงสำหรับพื้นที่วิกฤต
แผ่นเจาะรูถูกเจาะจากโลหะแข็ง ทำให้ได้รูปแบบรูที่สะอาดและสม่ำเสมอด้วยความแม่นยำสูง โลหะที่ขยายออกจะถูกกรีดและยืดออก ทำให้เกิดเป็นตาข่ายที่มีช่องเปิดเป็นรูปเพชรและมีพื้นผิวแบบมีเท็กซ์เจอร์ โดยทั่วไปแผ่นพรุนจะให้ความเรียบที่ดีกว่าและมีลวดลายการตกแต่งที่หลากหลาย ในขณะที่โลหะที่ขยายออกมักจะมีน้ำหนักเบากว่าและมีราคาถูกกว่าสำหรับงานอุตสาหกรรมบางประเภท
ได้ แต่ขอบเขตขึ้นอยู่กับวัสดุ ความหนา และรูปแบบการเจาะ รูปแบบที่เปิดกว้างมากลดความสามารถในการขึ้นรูป หากจำเป็นต้องขึ้นรูป ควรออกแบบรูปแบบการเจาะเพื่อหลีกเลี่ยงความเครียดที่มากเกินไปที่ขอบรู หารือเกี่ยวกับข้อกำหนดในการขึ้นรูปกับทีมวิศวกรของเราในระหว่างขั้นตอนการออกแบบ
สำหรับสภาพแวดล้อมชายฝั่งทะเล โดยทั่วไปแนะนำให้ใช้สแตนเลส 304 หรืออลูมิเนียมอัลลอยด์ที่มีการเคลือบผิวแบบอะโนไดซ์หรือเคลือบสีฝุ่นที่เหมาะสม สแตนเลสมีความทนทานต่อการกัดกร่อนสูงสุด ในขณะที่อลูมิเนียมมีน้ำหนักเบากว่า หลีกเลี่ยงเหล็กชุบสังกะสีมาตรฐาน เว้นแต่จะมีการเคลือบป้องกันเพิ่มเติมที่เหมาะสมกับสภาวะเฉพาะ
ไม่จำเป็น. แม้ว่าพื้นที่เปิดโล่งที่สูงขึ้นจะทำให้เสียงเข้าถึงวัสดุด้านหลังได้มากขึ้น แต่ก็มีช่วงที่เหมาะสมที่สุด เมื่อสูงกว่าเกณฑ์ที่กำหนด มวลและความแข็งของแผงจะลดลง ซึ่งสามารถลดประสิทธิภาพความถี่ต่ำได้ ปฏิสัมพันธ์ระหว่างพื้นที่เปิด เส้นผ่านศูนย์กลางของรู วัสดุรองพื้น และความลึกของโพรงจะเป็นตัวกำหนดการดูดซึมโดยรวม แนะนำให้ทดสอบหรือจำลองเพื่อให้ได้ผลลัพธ์ที่แม่นยำ
Tianjin SENBO Building Materials Technology Co., Ltd. เป็นผู้ผลิตแผ่นโลหะที่มีรูพรุน แผง Al-Mg-Mn ที่มีรูพรุน แผงคอมโพสิตขนหินที่มีรูพรุน และผลิตภัณฑ์ซองโลหะอื่นๆ ฐานการผลิตของเราตั้งอยู่ในเขตพัฒนาเศรษฐกิจจิงไห่ เมืองเทียนจิน ประเทศจีน พร้อมด้วยสายการผลิตอัตโนมัติและกระบวนการตรวจสอบคุณภาพสี่ขั้นตอน สำหรับข้อมูลเพิ่มเติมเกี่ยวกับโรงงานของเรา การรับรอง ความสามารถในการทดสอบ และการอ้างอิงโครงการ โปรดเยี่ยมชมของเราเกี่ยวกับเราหน้าหรือติดต่อทีมวิศวกรของเรา.
