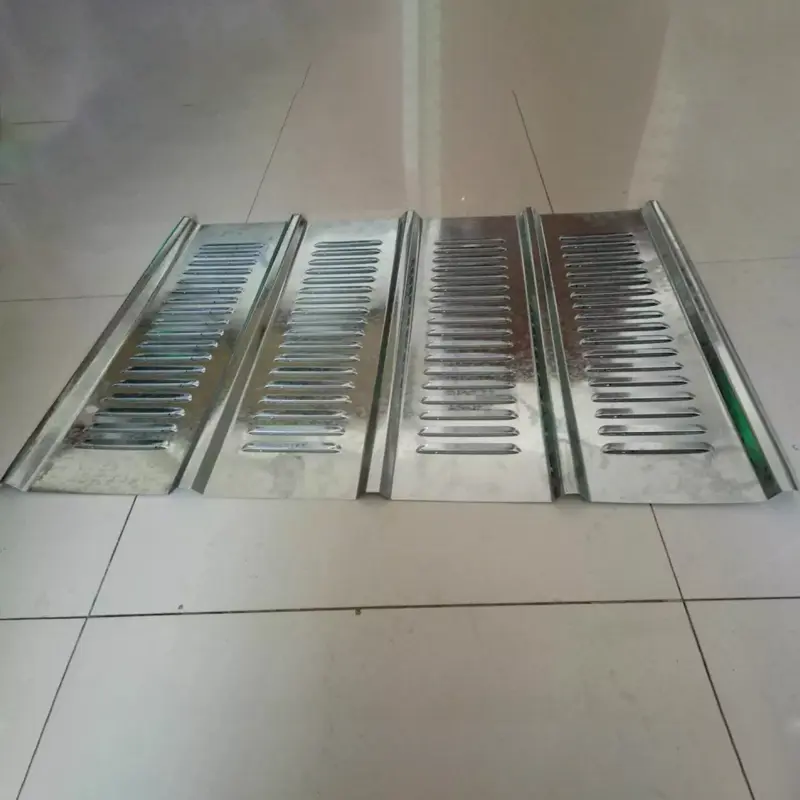

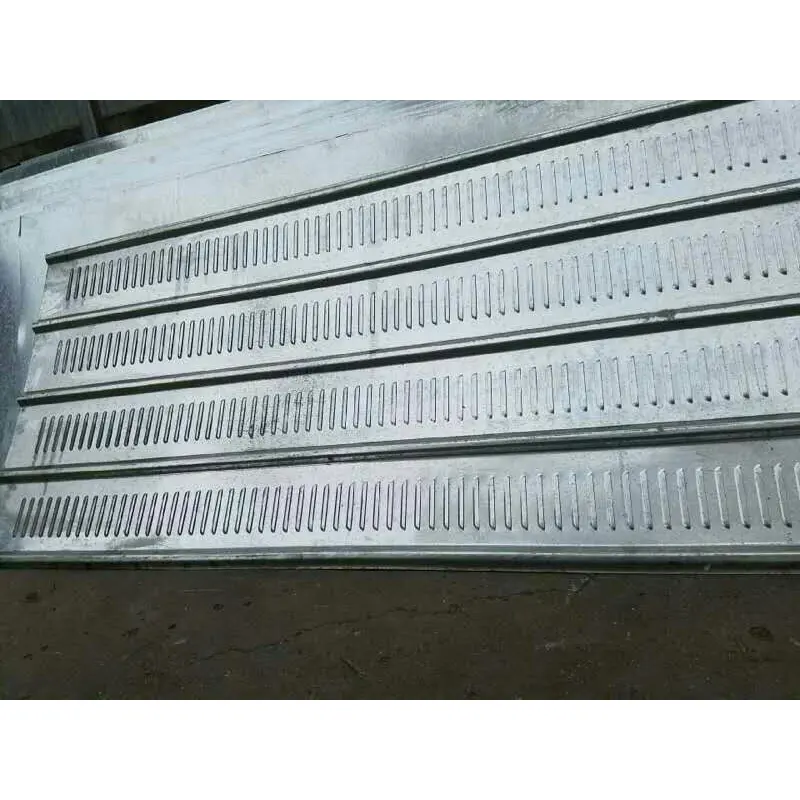

แผ่นพรุนแบบบานเกล็ด

แผ่นเจาะรูแบบบานเกล็ดเป็นแผงสถาปัตยกรรมที่ใช้งานได้จริงที่สร้างขึ้นโดยการประมวลผลแผ่นโลหะโดยใช้อุปกรณ์ปั๊มที่มีความแม่นยำสูงความเร็วสูงเพื่อสร้างโครงสร้างของช่องเปิดที่ทำมุมเหมือนบานเกล็ด ต่างจากแผงเจาะรูมาตรฐาน (ซึ่งมีรูทะลุตรง เช่น วงกลมหรือสี่เหลี่ยม) แผงบานเกล็ดเจาะรูจะมีบานเกล็ดที่ทำมุม การออกแบบนี้ช่วยให้อากาศไหลผ่านช่องแนวทแยงในขณะที่ปิดกั้นแนวการมองเห็น ดังนั้นจึงได้เอฟเฟกต์ "ระบายอากาศแต่ทึบแสง"

การเลือกวัสดุฐาน

อาจเลือกวัสดุต่อไปนี้ขึ้นอยู่กับสภาพแวดล้อมการทำงานและข้อกำหนดด้านประสิทธิภาพ:

เหล็กชุบสังกะสี Q235:วัสดุก่อสร้างที่พบมากที่สุด พื้นผิวได้รับการชุบสังกะสีแบบจุ่มร้อนและเคลือบผงไฟฟ้าสถิต (ความหนาของชั้นเคลือบ ≥60μm) ทนทานต่อการทดสอบสเปรย์เกลือนาน 500 ชั่วโมงโดยไม่ลอกหรือเป็นสนิม มาตรฐานการทดสอบ: ASTM B117 / ISO 9227 สามารถขอรับรายงานจากห้องปฏิบัติการได้ตามคำขอ

สแตนเลส 304:ใช้สำหรับสภาพแวดล้อมกลางแจ้งที่ต้องการความต้านทานการกัดกร่อนสูงหรือสำหรับงานตกแต่ง

อลูมิเนียมอัลลอยด์:ใช้สำหรับโครงการที่มีข้อจำกัดด้านน้ำหนักหรือที่ต้องการเข้ากันได้กับแผ่นหลังคาอะลูมิเนียม-แมกนีเซียม-แมงกานีส

กระบวนการผลิตและข้อมูลจำเพาะ:ผลิตโดยใช้เส้นเจาะความเร็วสูง แม่นยำ อัตโนมัติเต็มรูปแบบ ระบบรองรับวัสดุต่างๆ เช่น เหล็กม้วนเคลือบสีเจาะรู ม้วนอลูมิเนียม และแผ่นสแตนเลส ความหนามาตรฐานมีตั้งแต่ 0.5 มม. ถึง 2.0 มม. (แผ่นบาง: 0.5–1.0 มม. แผ่นหนา: 1.0–2.0 มม.) มุมบานเกล็ดโดยทั่วไปอยู่ที่ 45°–60° โดยมีอัตราส่วนพื้นที่เปิด 40%–60% ขนาดแผ่นมาตรฐานคือ 1,000 × 2000 มม. และ 1250 × 2500 มม. ขนาดที่กำหนดเองตามคำขอ

การรักษาพื้นผิว:แผ่นเหล็กชุบสังกะสีสามารถเคลือบด้วยผงไฟฟ้าสถิตได้ สีต่างๆ ได้รับการปรับแต่งตามมาตรฐาน RAL (สีทั่วไปได้แก่ สีเทาเข้ม สีเทาอ่อน สีรอยัลบลู และสีเขียวเข้ม)

การตรวจสอบประสิทธิภาพ

1. ประสิทธิภาพเสียง – การลดเสียงรบกวนที่วัดในห้องปฏิบัติการ

ประสิทธิภาพเสียงของแผงบานเกล็ดแบบมีรูพรุนได้รับการสนับสนุนจากข้อมูลการทดลองที่เป็นรูปธรรม การวิจัยอย่างเป็นระบบที่ดำเนินการโดยห้องปฏิบัติการเสียงทางสถาปัตยกรรมที่มหาวิทยาลัยแห่งชาติ Cheng Kung (ไต้หวัน) เกี่ยวกับแผงบานเกล็ดแนวนอนที่มีรูพรุนขนาดเล็ก แสดงให้เห็นว่าการลดเสียงรบกวนโดยเฉลี่ยอยู่ในช่วงตั้งแต่ขั้นต่ำ 4dB ถึงสูงสุด 15dB ตัวแปรสำคัญที่มีอิทธิพลต่อประสิทธิภาพเสียง ได้แก่ ความยาวของบานเกล็ด ความหนาของบานเกล็ด โครงสร้างโครงสร้าง (การเจาะด้านเดียวและสองด้าน) มุมบานเกล็ด และระยะห่างของบานเกล็ด

2. การระบายอากาศและความต้านทานลม – ความต้านทานลมลดลงกว่า 30%

แผงบานเกล็ดเจาะรูช่วยให้ระบายอากาศตามธรรมชาติและบรรเทาแรงกดทับผ่านการเจาะรูมุมในบานเกล็ด ช่วยลดความต้านทานลมได้อย่างมีประสิทธิภาพ เมื่อใช้ในการกักตุนการก่อสร้าง การออกแบบการไหลเวียนของอากาศแบบบานเกล็ดจะช่วยลดความต้านทานลมได้มากกว่า 30% เมื่อเทียบกับแผงกั้นทึบแบบดั้งเดิม โดยอิงจากการคำนวณโหลดลมเปรียบเทียบ แผงได้รับการออกแบบมาเพื่อตอบสนองความต้องการโหลดลมในท้องถิ่นตามรหัสอาคารที่เกี่ยวข้อง (เช่น GB 50009 / EN 1991) โดยมีการตรวจสอบประสิทธิภาพจริงผ่านการคำนวณเชิงโครงสร้างและการประเมินโหลดลมเฉพาะโครงการ ทำให้เหมาะสำหรับบริเวณชายฝั่งที่มีพายุไต้ฝุ่นและมีลมแรง

3. ความต้านทานการกัดกร่อนและสภาพอากาศ – การทดสอบสเปรย์เกลือ 500 ชั่วโมง

รับประกันความต้านทานการกัดกร่อนของแผงบานเกล็ดที่มีรูพรุนผ่านระบบสองกระบวนการ: การชุบสังกะสีแบบจุ่มร้อนตามด้วยการเคลือบผงไฟฟ้าสถิต ชั้นฐานชุบสังกะสีถูกรวมเข้ากับผงเคลือบโพลีเอสเตอร์เกรดกลางแจ้งที่ผ่านการบ่มด้วยอุณหภูมิสูง (ความหนา ≥60μm) แผงทนต่อการทดสอบสเปรย์เกลือได้นาน 500 ชั่วโมงโดยไม่ลอกหรือเป็นสนิม ตามมาตรฐาน ASTM B117 / ISO 9227 มีรายงานการทดสอบจากบุคคลที่สามให้บริการตามคำขอ และอายุการใช้งานภายนอกอาคารประมาณ 5-10 ปีภายใต้สภาพแวดล้อมปกติ

4. คุณสมบัติทางกลและการผลิต

ผลิตจากเหล็กชุบสังกะสี Q235 วัสดุนี้มีกำลังรับแรงอัดที่ดีเยี่ยม ในขณะที่กระบวนการปั๊มบานเกล็ดทำให้มั่นใจในความแม่นยำของมิติสูง ในการใช้งานระบบขนส่งทางรถไฟ (บานเกล็ดระบายอากาศและกันฝน) โครงสร้างจะรวมแผงบานเกล็ดแบบเจาะรูด้านหน้าเข้ากับแผ่นกั้นฝนด้านหลังเพื่อสร้างสมดุลการไหลเวียนของอากาศและการป้องกันสภาพอากาศ สำหรับช่องจ่ายไฟของอุปกรณ์ที่ใช้มอเตอร์ สามารถใช้วัสดุดูดซับเสียงขนาด 5–10 มม. กับโครงสร้างบานเกล็ดเพื่อลดเสียงรบกวน

5. สถานการณ์การใช้งานที่ได้รับการพิสูจน์แล้ว

การตกแต่งอาคารสาธารณะขนาดใหญ่และการดูดซับเสียง:แผ่นพรุนแบบบานเกล็ดเหล่านี้ใช้สำหรับการตกแต่งและการรักษาเสียงในโครงการสำคัญ ๆ เช่นสนามบิน สถานีรถไฟ สนามกีฬา ศูนย์นิทรรศการ และสถานีรถไฟใต้ดิน

การกักตุนการก่อสร้าง:ช่องกักเก็บแบบมีรูพรุนมีการออกแบบโมดูลาร์พร้อมชุดประกอบแบบสลักเกลียว ทำให้ไม่จำเป็นต้องเชื่อมในสถานที่ รองรับการใช้ซ้ำได้มากกว่า 5 ครั้ง และมีอัตราการรีไซเคิลเหล็กถึง 95%

อุปกรณ์ระบายอากาศและการกระจายความร้อน:ใช้เป็นแผงกระจายความร้อนสำหรับตู้อุปกรณ์ โดยทั่วไปบานเกล็ดเหล่านี้ผลิตจากสแตนเลส เหล็กชุบสังกะสี หรืออลูมิเนียม (ความหนา: 0.8–2 มม.) ให้การระบายอากาศที่มีประสิทธิภาพและการกระจายความร้อน ในขณะเดียวกันก็ป้องกันฝุ่นและน้ำกระเซ็น

ภาพรวมข้อมูลจำเพาะที่สำคัญ

พารามิเตอร์ทั้งหมดที่แสดงด้านล่างขึ้นอยู่กับการผลิตมาตรฐานของโรงงานหรือการทดสอบอ้างอิง การปรับแต่งพร้อมใช้งานเพื่อตอบสนองความต้องการเฉพาะของโครงการ

ข้อได้เปรียบที่สำคัญ

1. การระบายอากาศที่มองไม่เห็น (Unique Functionality)การออกแบบบานเกล็ดที่ทำมุมจะสร้างการทับซ้อนกันเมื่อมองจากด้านหน้า โดยปิดกั้นแนวการมองเห็นจากภายนอกมากกว่า 90% ในขณะเดียวกันก็ให้การไหลเวียนของอากาศตามธรรมชาติ สร้างสมดุลการปกป้องความเป็นส่วนตัวด้วยการระบายอากาศและการกระจายความร้อน การคัดกรองด้วยสายตาจะวัดที่ระยะ 1 เมตรในแนวตั้งฉากกับพื้นผิวแผง

2. ประสิทธิภาพเสียงที่ได้รับการตรวจสอบแล้ว (ลด 4–15 dB)การทดสอบในห้องปฏิบัติการยืนยันการลดเสียงรบกวนโดยเฉลี่ย 4–15 dB; สามารถเพิ่มประสิทธิภาพได้อีกโดยการเพิ่มผ้าฝ้ายดูดซับเสียงหรือแผงที่มีรูพรุนขนาดเล็ก

3. ความต้านทานการกัดกร่อนและความทนทาน (การตรวจสอบสเปรย์เกลือ 500 ชั่วโมง)การป้องกันการกัดกร่อนแบบสองชั้น (การชุบสังกะสีแบบจุ่มร้อนบวกกับการเคลือบผงไฟฟ้าสถิต) ช่วยให้มั่นใจได้ว่าไม่มีการลอกหรือเกิดสนิมหลังจากการทดสอบสเปรย์เกลือเป็นเวลา 500 ชั่วโมงตามมาตรฐาน ASTM B117 / ISO 9227 อายุการใช้งานกลางแจ้ง 5-10 ปี

4. การประกอบแบบโมดูลาร์และการนำกลับมาใช้ใหม่ได้การออกแบบโมดูลาร์พร้อมการเชื่อมต่อแบบสลักเกลียวช่วยลดความจำเป็นในการเชื่อมที่ไซต์งาน แผงสามารถนำกลับมาใช้ซ้ำได้อย่างน้อยห้าครั้ง โดยมีอัตราการรีไซเคิลเหล็กอยู่ที่ 95%

5. การปรับแต่งวัสดุและข้อกำหนดที่ยืดหยุ่นมีจำหน่ายในวัสดุหลากหลาย เช่น เหล็กชุบสังกะสี Q235 สแตนเลส และอลูมิเนียม ความหนา ขนาด และสีของแผ่นสามารถปรับแต่งให้ตรงตามความต้องการเฉพาะของโครงการได้

สถานการณ์การใช้งาน

1.ระบบตกแต่งและดูดซับเสียงสำหรับอาคารสาธารณะขนาดใหญ่ เช่น สนามบิน สถานีรถไฟ สนามกีฬา ศูนย์นิทรรศการ และสถานีรถไฟใต้ดิน

2.การกักตุนสถานที่ก่อสร้างสำหรับงานซ่อมถนน การขุดค้นรถไฟใต้ดิน และการปรับปรุงที่อยู่อาศัย (ต้องมีความต้านทานลมและบรรเทาแรงดัน)

3.การระบายอากาศ การกระจายความร้อน และการป้องกันฝุ่นสำหรับโรงงานอุตสาหกรรมและห้องอุปกรณ์

4.กำแพงกันเสียงสำหรับถนนในเขตเทศบาลและเขตอุตสาหกรรม (เมื่อรวมกับวัสดุดูดซับเสียง)

5.ระบบบังแสงสถาปัตยกรรมและระบบบานเกล็ดระบายอากาศแบบผสมผสาน

เหตุใดจึงเลือกแผงบานเกล็ดแบบมีรูพรุน

คุณกำลังมองหาแผงควบคุมการทำงานที่สร้างสมดุลระหว่างการระบายอากาศและการคัดกรองสำหรับการตกแต่งสถาปัตยกรรม การก่อสร้าง หรือโครงการลดเสียงรบกวนใช่หรือไม่? ทำจากเหล็กชุบสังกะสี Q235 หรือสแตนเลส แผงเหล่านี้มีการประทับตราอย่างแม่นยำ บานเกล็ดทำมุม 45°–60° ให้การคัดกรองการมองเห็นมากกว่า 90% (วัดที่มุมมองแนวตั้งฉาก 1 ม.) ในขณะเดียวกันก็ช่วยระบายอากาศตามธรรมชาติและบรรเทาแรงกดทับ ทำให้ต้านทานลมน้อยลงมากกว่า 30% เมื่อเทียบกับแผงทึบ การทดสอบในห้องปฏิบัติการด้านเสียงยืนยันการลดเสียงรบกวนได้ 4–15 dB ในขณะที่การทดสอบสเปรย์เกลือเป็นเวลา 500 ชั่วโมง (ASTM B117 / ISO 9227) ตรวจสอบความต้านทานการกัดกร่อน การออกแบบแบบแยกส่วนช่วยให้สามารถนำกลับมาใช้ซ้ำได้ ตั้งแต่การดูดซับเสียงเพื่อการตกแต่งในอาคารสาธารณะขนาดใหญ่ไปจนถึงการกักเก็บเสียงที่กันลมสำหรับงานซ่อมถนนในเมือง แผงบานเกล็ดแบบมีรูพรุนซึ่งสนับสนุนโดยข้อมูลประสิทธิภาพที่ได้รับการพิสูจน์แล้ว นำเสนอโซลูชันที่เชื่อถือได้ซึ่งรับประกัน "การระบายอากาศที่มองไม่เห็น" ควบคู่ไปกับการลดเสียงรบกวนและความต้านทานลม

คำถามที่พบบ่อย

1. การทดสอบสเปรย์เกลือใช้มาตรฐานอะไร?

เราทดสอบแผงเคลือบสีฝุ่นตามมาตรฐาน ASTM B117 หรือ ISO 9227 เป็นเวลา 500 ชั่วโมง มีรายงานการทดสอบของบุคคลที่สามตามคำขอเพื่อตรวจสอบผลลัพธ์

2. การคัดกรองด้วยสายตา 90% วัดได้อย่างไร?

อัตราการคัดกรองด้วยสายตาจะวัดที่ระยะ 1 เมตรในแนวตั้งฉากกับพื้นผิวแผง ภายใต้มุมมองปกติ บานเกล็ดที่ทำมุมจะซ้อนทับกันเพื่อปิดกั้นเส้นการมองเห็นแนวนอนมากกว่า 90% ในขณะที่ยังคงปล่อยให้อากาศไหลเวียนได้

3. สามารถใช้แผงในบริเวณที่มีลมแรงได้หรือไม่?

ใช่. การออกแบบบานเกล็ดช่วยลดแรงลมได้มากกว่า 30% เมื่อเทียบกับแผงทึบ เราทำการคำนวณภาระลมเฉพาะโครงการตามรหัสที่เกี่ยวข้อง (เช่น GB 50009 หรือ EN 1991) เพื่อให้แน่ใจว่าแผงและโครงสร้างรองรับได้รับการออกแบบอย่างเพียงพอ

4. มีวัสดุอะไรบ้างสำหรับแผงเจาะรูแบบบานเกล็ด?

เรามีเหล็กชุบสังกะสี Q235 สแตนเลส 304 และอลูมิเนียมอัลลอยด์ ทางเลือกขึ้นอยู่กับข้อกำหนดในการกัดกร่อน ขีดจำกัดน้ำหนัก และความชอบด้านสุนทรียศาสตร์ วัสดุทั้งหมดสามารถเคลือบด้วยสีฝุ่นด้วยสี RAL ต่างๆ

5. คุณให้ตัวอย่างหรือรายงานการทดสอบก่อนสั่งซื้อหรือไม่?

ได้ เราสามารถจัดเตรียมแผงตัวอย่างสำหรับการประเมินและแบ่งปันรายงานการทดสอบที่เกี่ยวข้อง (สเปรย์เกลือ อะคูสติก กลไก) ตามคำขอ ทีมวิศวกรของเรายังให้คำปรึกษาด้านเทคนิคสำหรับโครงการเฉพาะของคุณอีกด้วย

6. แผงติดตั้งอย่างไร?

แผงได้รับการออกแบบสำหรับการประกอบสลักเกลียวแบบโมดูลาร์ ทำให้ไม่จำเป็นต้องเชื่อมที่ไซต์งาน ช่วยให้ติดตั้งได้เร็วขึ้นและถอดแยกชิ้นส่วนได้ง่าย และแผงสามารถนำกลับมาใช้ใหม่ได้หลายครั้ง
