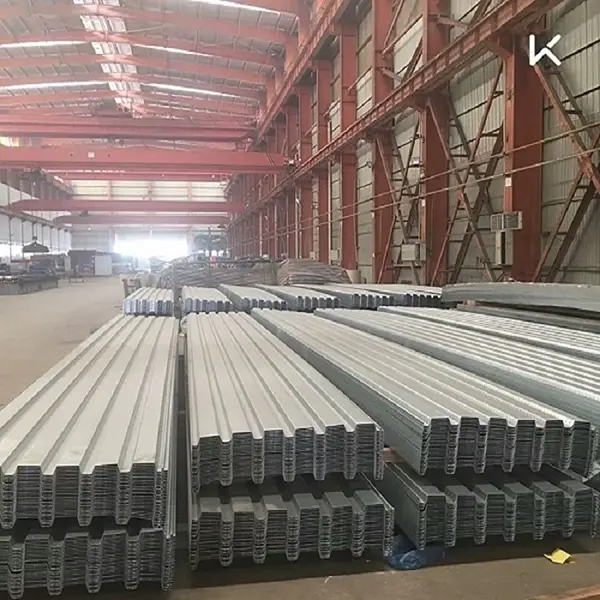

Floor Decking เป็นแผงเหล็กขึ้นรูปเย็นที่ใช้เป็นแบบหล่อถาวรในระหว่างการก่อสร้างและเสริมแรงดึงในแผ่นคอมโพสิตระหว่างการใช้งานเซนโบ วัสดุก่อสร้างจัดหาระบบดาดฟ้าพื้นแบบเปิด ปิด เข้ามาใหม่ และระบบโครงเหล็กเส้นสำหรับโครงการโครงสร้างเหล็ก พร้อมด้วยระบบดาดฟ้าโครงเหล็กที่เกี่ยวข้องเหล็กแผ่นโปรไฟล์และระบบอุปกรณ์เสริมวัสดุก่อสร้างเพื่อการประกอบพื้นที่สมบูรณ์
มีผลิตภัณฑ์หลักสี่ประเภทให้เลือก แต่ละประเภทมีลักษณะโครงสร้างที่แตกต่างกัน:

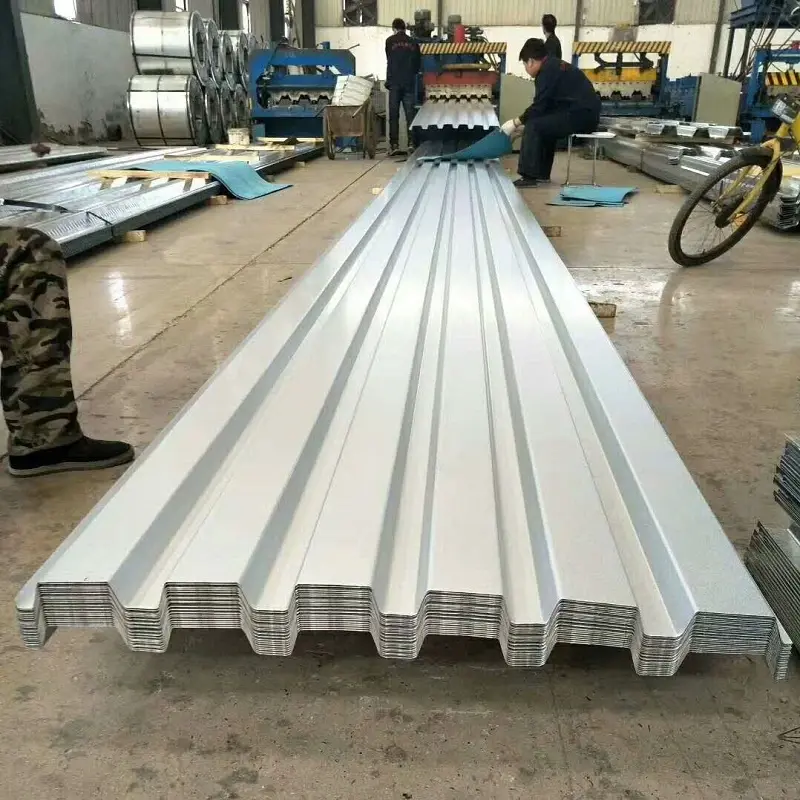

ดาดฟ้าเปิดโล่ง:มีลักษณะเป็นรูปคลื่นรูปตัว C หรือคล้ายกันและมีซี่โครงที่มองเห็นได้ รุ่นตัวแทน ได้แก่ YXB76-305-915, YXB51-305-915 และ YXB75-200-600 ดาดฟ้าแบบเปิดช่วยให้สามารถติดตั้งได้รวดเร็วและมีต้นทุนต่ำกว่า แต่ส่วนใหญ่จะทำหน้าที่เป็นแบบหล่อถาวรมากกว่าเป็นส่วนประกอบแบบประกอบทั้งหมด โดยทั่วไปจะระบุไว้สำหรับอาคารอุตสาหกรรมเบาและคลังสินค้าที่มีความต้องการโหลดปานกลาง
ดาดฟ้าชั้นกลับเข้ามาใหม่:ใช้โปรไฟล์ช่องเปิดที่แคบเพื่อปรับปรุงประสิทธิภาพการทนไฟและการกัดกร่อน รุ่นทั่วไปคือ YXB51-200-600 เมื่อเปรียบเทียบกับดาดฟ้าแบบเปิด โปรไฟล์ที่กลับเข้ามาใหม่จะให้ความแข็งของแผ่นพื้นสูงกว่าและลดการใช้คอนกรีต ซึ่งแสดงถึงการปรับปรุงพฤติกรรมของคอมโพสิตบางส่วน

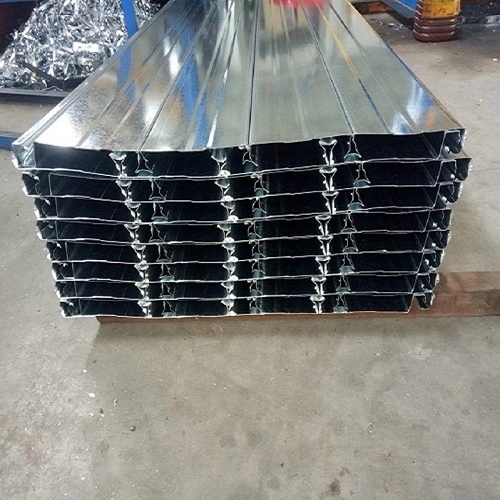

ดาดฟ้าชั้นปิด:รวมโครงเฉือนบนพื้นผิวแผง ช่วยให้สามารถดำเนินการผสมระหว่างเหล็กและคอนกรีตได้เต็มรูปแบบ ด้านล่างเรียบและสะอาดตา รุ่นทั่วไป ได้แก่ YXB65-185-555, YXB66-240-720 และ YXB65-170-510 ดาดฟ้าแบบปิดรองรับช่วงที่ไม่มีชายฝั่ง 3.0–4.5 ม. ทนไฟได้ดีกว่า และมักใช้ในอาคารเหล็กสูง

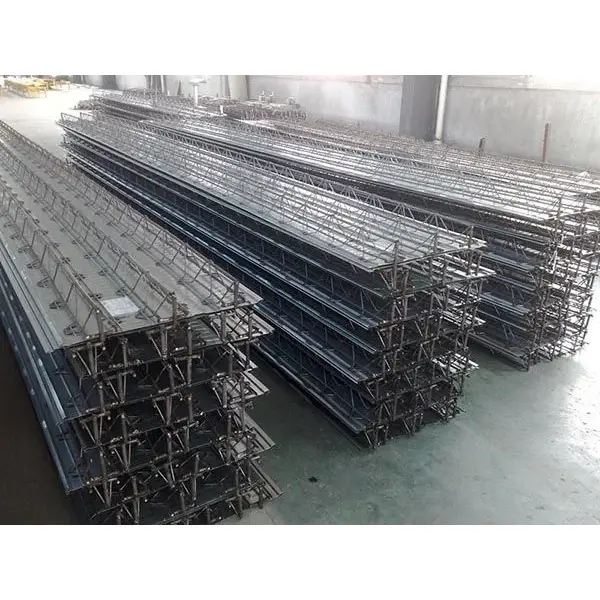

ดาดฟ้าโครงเหล็กเส้น:รวมแท่งเหล็ก HRB400 ที่สร้างเป็นโครงถักเข้ากับแผ่นฐานชุบสังกะสีที่เชื่อมต่อกันด้วยการเชื่อมด้วยความต้านทาน ความสูงของโครงมีตั้งแต่ 70 มม. ถึง 150 มม. และแผ่นฐานมีความหนา 0.5 มม. พร้อมเคลือบสังกะสีสองด้านอย่างน้อย 120 กรัม/ตร.ม. การผูกเหล็กเส้นที่ไซต์งานลดลง 60%–70% ระยะที่ไม่มีการยึดเกาะสามารถยาวได้ถึง 5 ม. และแผ่นคอนกรีตขนาด 100 มม. สามารถทนไฟได้ประมาณ 1.68 ชั่วโมง
| พารามิเตอร์ | ช่วง / ตัวเลือก | หมายเหตุ |
|---|---|---|
| วัสดุ | เหล็กชุบสังกะสี Q235, Q345, DX51D+Z | ให้ผลผลิต 235–550 MPa |
| ความหนาของแผ่น | 0.6–1.5 มม | 0.8–1.2 มม. พบบ่อยที่สุด |
| ความสูงของซี่โครง | 20–130 มม | ขึ้นอยู่กับประเภทโปรไฟล์ |
| ความกว้างที่มีประสิทธิภาพ | 404–1,025 มม | ขึ้นอยู่กับประเภทโปรไฟล์ |
| เคลือบสังกะสี | 60–275 g/m² (สองด้าน) | มาตรฐาน ≥120 ก./ตร.ม. สูงขึ้นสำหรับสภาพแวดล้อมชายฝั่ง |
| มาตรฐานที่ใช้บังคับ | กิกะไบต์/ที 12755-2008 | เหล็กแผ่นโปรไฟล์สำหรับอาคาร |
รุ่นทั่วไปตามประเภท:
ประเภทเปิด:YXB76-305-915, YXB51-305-915, YXB75-200-600, YXB50-250-750, YXB35-125-750, YXB51-342-1025
ประเภทปิด:YXB65-185-555, YXB66-240-720, YXB65-170-510, YXB46-200-600, YXB40-185-740
ประเภทโครงเหล็กเส้น:TD1-70 ถึง TD5-150 ความสูงของโครง 70–150 มม.
การเลือกประเภทพื้นดาดฟ้าขึ้นอยู่กับปัจจัยเฉพาะของโครงการหลายประการ:
ช่วงและโหลด:โครงการช่วงสั้นที่รับภาระเบาสามารถใช้ดาดฟ้าเปิดได้ ช่วงขนาดใหญ่และการบรรทุกหนักจะได้รับประโยชน์จากดาดฟ้าแบบปิดหรือดาดฟ้าโครงเหล็กเส้น ดาดฟ้าแบบปิดรองรับช่วงที่ไม่มีชายฝั่งได้ 3.0–4.5 ม. ในขณะที่โครงโครงเหล็กเส้นจะขยายเป็น 5 ม. ภายใต้เงื่อนไขที่กำหนด
ข้อกำหนดด้านอัคคีภัย:ดาดฟ้าแบบปิดและดาดฟ้าโครงเหล็กเส้นให้ประสิทธิภาพการยิงที่ดีกว่าดาดฟ้าแบบเปิด การกำหนดค่าดาดฟ้าแบบปิดบางแบบผ่านการทดสอบการทนไฟ และอาจใช้งานได้โดยไม่ต้องพ่นสารกันไฟเมื่อการออกแบบแผ่นพื้นคอมโพสิตเป็นไปตามรหัสที่บังคับใช้ ระดับการทนไฟขึ้นอยู่กับความหนาของแผ่นพื้นและการหุ้มคอนกรีต ไม่ใช่เฉพาะบนดาดฟ้าเท่านั้น
ลำดับการก่อสร้าง:กระดานเปิดมีน้ำหนักเบาและติดตั้งได้รวดเร็ว เหมาะสำหรับพื้นที่พื้นขนาดใหญ่ ดาดฟ้าโครงเหล็กเส้นช่วยลดงานเสริมในสถานที่ แต่ต้องใช้เวลาในการผลิตสำเร็จรูปของโรงงาน
สภาพแวดล้อมการกัดกร่อน:การใช้งานภายในอาคารโดยทั่วไปจะใช้การเคลือบสังกะสีอย่างน้อย 120 กรัม/ตร.ม. สภาพแวดล้อมชายฝั่งหรือสารเคมีที่รุนแรงอาจต้องการน้ำหนักสังกะสีที่สูงกว่าหรือการป้องกันทางเลือกอื่น ชั้นสังกะสีช่วยปกป้องเหล็กเป็นหลักในระหว่างการก่อสร้าง หลังจากวางคอนกรีตแล้ว ฝาครอบคอนกรีตจะช่วยป้องกันการกัดกร่อนในระยะยาว
การตรวจสอบแผง:ก่อนการติดตั้ง ให้ตรวจสอบว่าส่วนเบี่ยงเบนความเรียบของแผงน้อยกว่า 3 มม. และไม่มีการบิดเบี้ยวหรือความเสียหายของการเคลือบอย่างมีนัยสำคัญ ควรตรวจสอบความหนาเคลือบสังกะสีและคุณภาพการเชื่อมบนวัสดุที่เข้ามา
เค้าโครงและการแก้ไข:ทำเครื่องหมายเส้นกึ่งกลางบนคานเหล็กก่อนวางแผง โดยควบคุมความเบี่ยงเบนภายใน 3 มม. การทับซ้อนกันตามยาวระหว่างแผ่นที่อยู่ติดกันควรมีอย่างน้อย 50 มม. ยึดด้วยการเชื่อมแทค โดยปกติแล้วระยะห่างการเชื่อมแบบสตั๊ดทะลุดาดฟ้าจะไม่เกิน 300 มม. โดยมีการตรวจสอบการเจาะทะลุตามข้อกำหนดการออกแบบ
การเทคอนกรีต:รักษาการตกต่ำที่ 120±20 มม. หลีกเลี่ยงการสัมผัสโดยตรงระหว่างเครื่องสั่นและพื้นผิวกระดาน เพื่อป้องกันความเสียหายของการเคลือบและการเสียรูปของแผง ตรวจสอบว่าส่วนรองรับชั่วคราวอยู่ในตำแหน่งที่ถูกต้องก่อนการเท โดยเฉพาะอย่างยิ่งสำหรับการติดตั้งที่ไม่มีชายฝั่งซึ่งความหนาของช่วงและแผ่นต้องตรงกับการออกแบบ
ภาพวาดเค้าโครง:เตรียมแบบโครงร่างโดยละเอียดก่อนการติดตั้ง แสดงทิศทางของแผง ตำแหน่งที่ทับซ้อนกัน ช่องเปิด และตำแหน่งสตั๊ด ควรวางแผนพื้นที่ที่ผิดปกติล่วงหน้าเพื่อหลีกเลี่ยงการตัดที่ไม่สามารถควบคุมได้ซึ่งอาจส่งผลต่อประสิทธิภาพของโครงสร้าง
1.ระบบพื้นสำหรับโครงสร้างเหล็กสูงและสูงเป็นพิเศษ โดยมักระบุดาดฟ้าแบบปิดและดาดฟ้าโครงเหล็กเส้น
2.โรงงานอุตสาหกรรมและคลังสินค้าโลจิสติกส์ ซึ่งดาดฟ้าแบบเปิดนำเสนอโซลูชันที่คุ้มค่าสำหรับชั้นลอยและแพลตฟอร์มที่มีน้ำหนักเบา
3.อาคารสาธารณะ เช่น อาคารผู้โดยสารในสนามบิน สนามกีฬา และศูนย์แสดงสินค้าที่มีข้อกำหนดด้านพื้นแบบยาว
4.สิ่งอำนวยความสะดวกด้านพลังงานและโครงการพลังงานที่ต้องการการทนไฟและความสามารถในการรับน้ำหนักที่เพิ่มขึ้น
ในซองอาคารโครงเหล็กบางระบบมีการประสานระบบพื้นดาดฟ้าด้วยแผงแซนวิชขนหินสำหรับฉนวนผนังและหลังคา สร้างโครงสร้างปิดล้อมและระบายความร้อนแบบครบวงจร ทีมวิศวกรของเราสามารถช่วยในเรื่องรายละเอียดอินเทอร์เฟซระหว่างผลิตภัณฑ์เหล่านี้ได้
ดาดฟ้าเปิดทำหน้าที่เป็นแบบหล่อถาวรเป็นหลัก และไม่มีส่วนสำคัญต่อการดำเนินการแบบผสม ดาดฟ้าแบบปิดใช้โครงเฉือนเพื่อยึดติดกับคอนกรีต ช่วยให้เหล็กและคอนกรีตทำงานร่วมกันภายใต้การรับน้ำหนักได้ โครงโครงเหล็กเส้นใช้โครงเหล็กเชื่อมซึ่งทำหน้าที่คล้ายกับการเสริมแรงแผ่นคอนกรีตทั่วไป โดยแผ่นฐานทำหน้าที่เป็นแบบหล่อเท่านั้น
ระยะที่ไม่ได้รับการชอร์จะขึ้นอยู่กับโปรไฟล์ของดาดฟ้า ความหนาของแผ่น ความหนาของแผ่นพื้นคอนกรีต และภาระการก่อสร้าง โดยทั่วไป ดาดฟ้าแบบปิดจะรองรับความสูง 3.0–4.5 ม. โดยไม่ต้องมีการค้ำยันชั่วคราว และดาดฟ้าโครงเหล็กเสริมสามารถยาวได้ถึง 5 ม. ตารางช่วงของผู้ผลิตควรใช้ร่วมกับการตรวจสอบการโก่งตัวเฉพาะโครงการ
สำหรับการใช้งานภายในอาคารมาตรฐาน โดยทั่วไปจะต้องเคลือบสังกะสีสองด้านอย่างน้อย 120 กรัม/ตร.ม. สภาพแวดล้อมชายฝั่งหรือการกัดกร่อนอาจต้องใช้น้ำหนักการเคลือบที่สูงกว่า การเคลือบสังกะสีช่วยปกป้องเหล็กในระหว่างขั้นตอนการก่อสร้าง มีการป้องกันการกัดกร่อนในระยะยาวโดยฝาครอบคอนกรีตหลังการวาง
ไม่เสมอไป ดาดฟ้าแบบปิดและดาดฟ้าโครงเหล็กเส้นสามารถติดตั้งได้โดยไม่ต้องเสริมแรงเมื่อช่วงและความหนาของแผ่นอยู่ภายในขีดจำกัดของผู้ผลิต ดาดฟ้าแบบเปิดมักจะต้องใช้การเสริมแรงหรือช่วงที่ลดลง การคำนวณการโก่งตัวและการตรวจสอบโหลดการก่อสร้างควรทำก่อนที่จะเลือกตัวเลือกที่ไม่มีการค้ำยัน
ใช่. ความหนาของแผ่น ความกว้างที่มีประสิทธิภาพ และความยาวสามารถปรับได้ตามความต้องการของโครงการ โปรไฟล์และช่องเปิดที่กำหนดเองควรได้รับการยืนยันในระหว่างขั้นตอนการวาดโครงร่าง เพื่อหลีกเลี่ยงการตัดครั้งที่สองที่ไซต์งานซึ่งอาจส่งผลต่อประสิทธิภาพของโครงสร้าง
