แผ่นเหล็กโปรไฟล์ทนต่อสภาพอากาศสำหรับหลังคาอาคารอุตสาหกรรมและผนัง

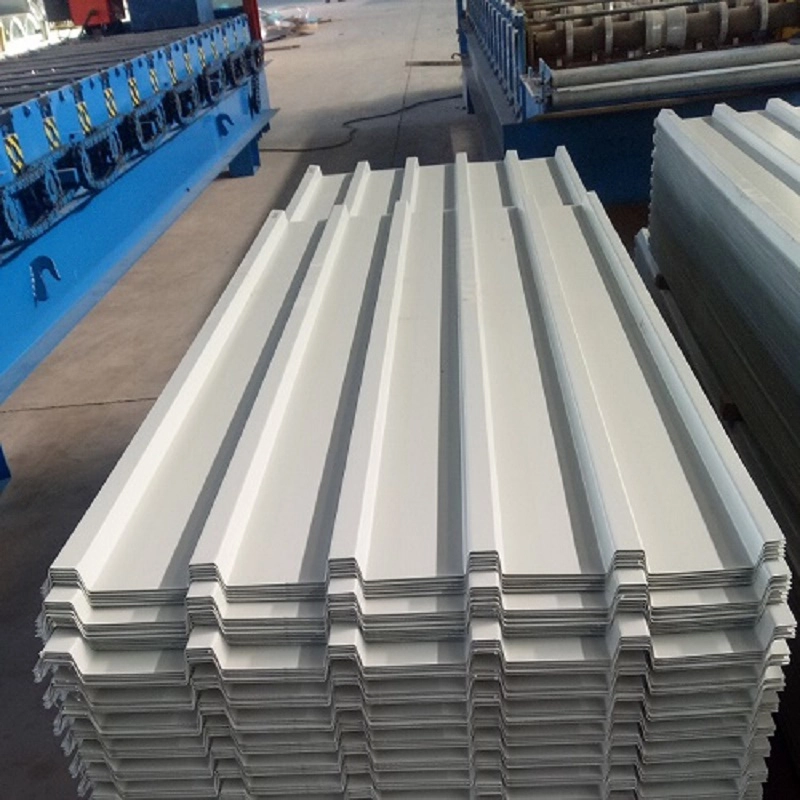

เหล็กแผ่นโปรไฟล์เป็นแผ่นเหล็กขึ้นรูปเย็นที่ผลิตโดยแถบเหล็กเคลือบหรือชุบขึ้นรูปม้วนให้เป็นหน้าตัดรูปคลื่นSวัสดุก่อสร้าง ENBOจำหน่ายแผ่นเหล่านี้สำหรับการใช้งานหลังคา ผนัง และพื้นในอาคารโครงสร้างเหล็ก โดยเน้นไปที่ความแม่นยำของมิติ ประสิทธิภาพการเคลือบ และอายุการใช้งานระยะยาว

วัสดุรองพื้นจะถูกเลือกตามสภาพแวดล้อมการใช้งานและความทนทานที่ต้องการ ตัวเลือกทั่วไป ได้แก่ เหล็กชุบสังกะสีแบบจุ่มร้อน เหล็กเคลือบโลหะผสมสังกะสี-อลูมิเนียม เหล็กเคลือบสี สแตนเลส และโลหะผสมอลูมิเนียม สำหรับการใช้งานทางสถาปัตยกรรมส่วนใหญ่ เหล็กเคลือบสังกะสีหรืออลูมิเนียมสังกะสีจะให้ความสมดุลระหว่างต้นทุนและความต้านทานการกัดกร่อนได้ดีที่สุด โดยทั่วไปความหนาของแผ่นจะอยู่ระหว่าง 0.25 มม. ถึง 2.3 มม. โดยที่ 0.4 มม. ถึง 1.6 มม. มักพบในการก่อสร้างอาคาร

ระบบการเคลือบและการป้องกันการกัดกร่อน

ระบบการเคลือบจะกำหนดว่าแผ่นทนทานต่อการกัดกร่อนในบรรยากาศได้ดีเพียงใดและคงรูปลักษณ์ไว้เมื่อเวลาผ่านไป มีการเคลือบหลายประเภท:

เคลือบสังกะสีแบบจุ่มร้อน:ตุ้มน้ำหนักการเคลือบสังกะสีมีตั้งแต่ Z100 ถึง Z450 การเคลือบที่หนักกว่าช่วยยืดอายุการใช้งานในสภาพแวดล้อมที่มีฤทธิ์กัดกร่อน Z275 เป็นข้อกำหนดทั่วไปสำหรับการใช้งานในอาคารทั่วไป

เคลือบโลหะผสมสังกะสี-อลูมิเนียม:AZ150 เป็นข้อกำหนดมาตรฐานสำหรับการมุงหลังคา สารเคลือบประกอบด้วยอะลูมิเนียมประมาณ 55% สังกะสี 43.5% และซิลิกอน 1.5% ซึ่งให้ความต้านทานการกัดกร่อนสามถึงห้าเท่าของการเคลือบสังกะสีที่เทียบเคียงได้ ทำให้เหมาะสำหรับสภาพแวดล้อมชายฝั่งและอุตสาหกรรม

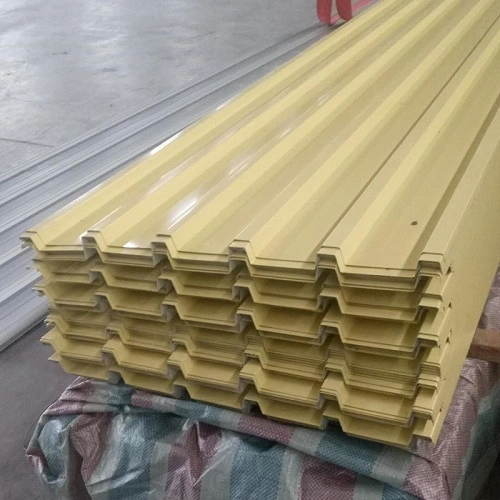

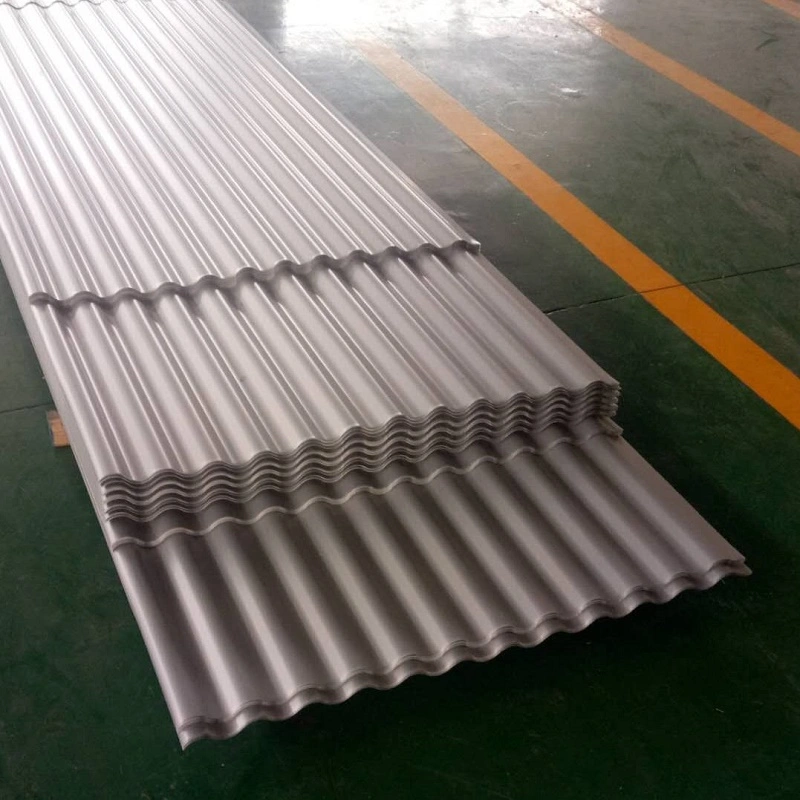

การเคลือบสี:เคลือบโพลีเอสเตอร์ (PE) โพลีเอสเตอร์ความทนทานสูง (HDP) และโพลีไวนิลิดีนฟลูออไรด์ (PVDF) บนเคลือบโลหะเพื่อความสวยงามและการป้องกันเพิ่มเติม PVDF มีคุณสมบัติต้านทานรังสียูวีและรักษาสีได้ดีที่สุดในบรรดาทั้งสามแบบ

การจำแนกประเภทและการใช้งานโปรไฟล์

เหล็กแผ่นรีดร้อนจัดกลุ่มตามความสูงของคลื่น ซึ่งส่งผลโดยตรงต่อความแข็งดัดงอและความสามารถในการขยาย:

แผ่นคลื่นต่ำ (ความสูงของคลื่นต่ำกว่า 30 มม.):แผงเหล่านี้มีความแข็งดัดงอต่ำกว่าและส่วนใหญ่จะใช้เป็นแผ่นผนัง มีน้ำหนักเบาและประหยัดสำหรับการใช้งานแนวตั้งที่มีความต้องการช่วงปานกลาง

แผ่นคลื่นปานกลาง (ความสูงของคลื่น 30–70 มม.):สิ่งเหล่านี้มีความสมดุลระหว่างความแข็งและประสิทธิภาพของวัสดุ ทำให้เหมาะสำหรับการใช้งานทั้งบนหลังคาและผนัง หลังคาอาคารอุตสาหกรรมหลายแห่งใช้โปรไฟล์คลื่นปานกลาง

แผ่นคลื่นสูง (ความสูงของคลื่น 70 มม. ขึ้นไป):สิ่งเหล่านี้ให้ความแข็งดัดงอได้มากที่สุด และระบุไว้สำหรับระบบหลังคาที่มีช่วงยาวหรือความต้องการรับน้ำหนักสูงกว่า มักใช้ในอาคารสาธารณะขนาดใหญ่

ระบบการกำหนดแผงใช้รูปแบบ YX[ความสูงของคลื่น]-[ระยะห่างของคลื่น]-[ความกว้างครอบคลุมที่มีประสิทธิภาพ] ตัวอย่างเช่น YX15-380-760 ระบุความสูงของคลื่น 15 มม. ระยะห่างคลื่น 380 มม. และความกว้างครอบคลุมที่มีประสิทธิภาพ 760 มม. ความหนาของแผ่นมีการระบุแยกกัน

ข้อมูลจำเพาะทางเทคนิค

รุ่นแผงทั่วไปตามการใช้งาน:

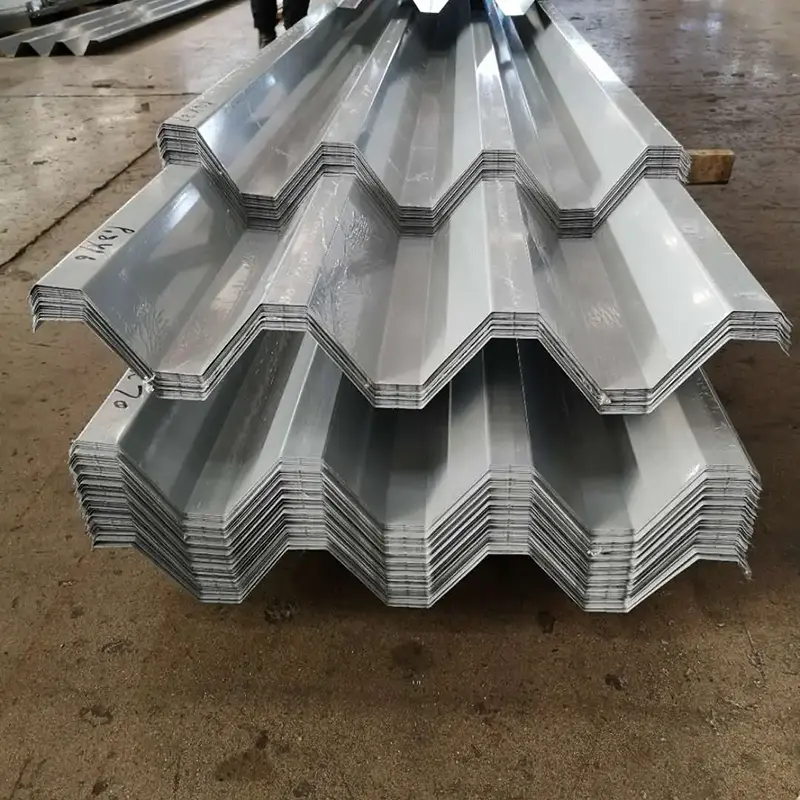

แผงหลังคา:YX51-380-760, YX75-200-600, YX76-380-760, YX130-300-600

แผ่นผนัง:YX10-100-840, YX25-205-820, YX28-205-820, YX38-333-1000

โปรไฟล์พื้นระเบียง:YX75-200-600, YX76-344-688, YX76-305-915, YX65-185-555 (แบบปิด)

การพิจารณาสมรรถนะทางกลและโครงสร้าง

ประสิทธิภาพเชิงโครงสร้างของเหล็กแผ่นขึ้นรูปขึ้นอยู่กับความสูงของคลื่น ความหนาของแผ่น และเกรดของพื้นผิว โปรไฟล์คลื่นที่สูงขึ้นทำให้เกิดแรงเฉื่อยมากขึ้นและสามารถขยายออกไประหว่างแนวรองรับได้ สำหรับงานหลังคา ความหนาของแผ่นขั้นต่ำที่แนะนำคือ 0.6 มม. แผ่นผนังควรมีความหนาอย่างน้อย 0.5 มม. และโปรไฟล์พื้นระเบียงที่ใช้ในแผ่นพื้นคอมโพสิตควรมีความหนาขั้นต่ำ 0.8 มม.

เมื่อความหนาของแผ่นเกิน 1.2 มม. การขึ้นรูปจะยากขึ้น และการเชื่อมแบบสตั๊ดทะลุดาดฟ้าอาจไม่เจาะทั้งแผ่นและคานรองรับได้อย่างน่าเชื่อถือ ด้วยเหตุนี้ ความหนาของแผ่นที่ใช้งานได้จริงจึงมักถูกจำกัดไว้ที่ 1.5 มม. หรือน้อยกว่าสำหรับแผงแบบมีโปรไฟล์

แผ่นโปรไฟล์สามารถมีส่วนทำให้เสถียรภาพด้านข้างโดยรวมของอาคารเหล็กผ่านการกระทำของไดอะแฟรม ซึ่งจำเป็นต้องยึดอย่างเหมาะสมตามขอบแผ่นทั้งหมดและในส่วนรองรับตรงกลาง ควรระบุรูปแบบการยึดไว้ในแบบร่างของโครงการ

หมายเหตุการเลือกและการติดตั้ง

สำหรับการใช้งานหลังคา:เลือกโปรไฟล์ที่มีความสูงของคลื่นและความหนาของแผ่นเพียงพอสำหรับช่วงและน้ำหนักการออกแบบที่ต้องการ แนะนำให้ใช้พื้นผิวเคลือบอะลูมิเนียม-สังกะสี (AZ150) สำหรับสภาพแวดล้อมชายฝั่งทะเลและอุตสาหกรรม รอบสุดท้ายและรอบด้านข้างทั้งหมดควรปิดผนึกตามความลาดเอียงของหลังคาและความเข้มของฝนในท้องถิ่น

สำหรับการใช้งานบนผนัง:โปรไฟล์คลื่นต่ำมักจะเพียงพอ ควรเลือกสีและพื้นผิวของแผงให้ตรงกับความสวยงามโดยรวมของอาคาร สำหรับอาคารในบริเวณที่มีลมแรง ให้ตรวจสอบรูปแบบการยึดกับผู้ผลิตแผง

สำหรับการปูพื้น:ใช้โปรไฟล์ที่ออกแบบมาโดยเฉพาะสำหรับการก่อสร้างแผ่นพื้นคอมโพสิต ความหนาของแผ่นขั้นต่ำคือ 0.8 มม. ยืนยันว่าโปรไฟล์เข้ากันได้กับเส้นผ่านศูนย์กลางแกนเฉือนที่ระบุและขั้นตอนการเชื่อม

ระหว่างการติดตั้ง:จับแผ่นอย่างระมัดระวังเพื่อหลีกเลี่ยงความเสียหายของสารเคลือบและการเสียรูป ใช้อุปกรณ์ยกที่กระจายน้ำหนักอย่างเท่าเทียมกัน ขอบคมตัดควรได้รับการปกป้องเพื่อป้องกันการเกิดการกัดกร่อน ขจัดเศษโลหะออกจากพื้นผิวแผงหลังการตัดและเจาะ

การประสานงานกับผลิตภัณฑ์ซองอาคารอื่น ๆ

เหล็กแผ่นโปรไฟล์มักถูกติดตั้งควบคู่ไปด้วยแผงแซนวิชขนหินในการสร้างระบบซองจดหมาย แผ่นโปรไฟล์แบบผิวเดียวอาจทำหน้าที่เป็นซับด้านในของชุดประกอบแซนวิช ในขณะที่แผงฉนวนจะทำหน้าที่เป็นแผงกั้นความร้อน ในระบบพื้นพื้นระเบียงโปรไฟล์ทำงานร่วมกับการเสริมแรงและคอนกรีตเพื่อสร้างแผ่นพื้นคอมโพสิต ที่สนับสนุนระบบอุปกรณ์เสริมวัสดุก่อสร้างรวมถึงแป ตัวยึด แวบวับ และยาแนว ต้องเลือกให้ตรงกับโปรไฟล์แผงและเงื่อนไขของโครงการ ทีมวิศวกรของเราสามารถจัดเตรียมแบบเค้าโครงที่ประสานกันสำหรับระบบรวมเหล่านี้

พื้นที่ใช้งานทั่วไป

1.หลังคาและผนังโรงงานอุตสาหกรรมที่ต้องการซองน้ำหนักเบาและประหยัด

2.การหุ้มอาคารคลังสินค้าและโลจิสติกส์ โดยใช้โปรไฟล์คลื่นปานกลางสำหรับผนังและหลังคา

3.อาคารสาธารณะ เช่น อาคารสนามบิน สถานีรถไฟ และสถานที่เล่นกีฬา ที่ระบุโครงหลังคาช่วงยาว

4.อาคารโครงสร้างเหล็กที่แผ่นโปรไฟล์มีส่วนทำให้เสถียรภาพด้านข้างโดยรวมของเฟรม

5.ระบบพื้นในอาคารโครงเหล็ก โดยใช้พื้นระเบียงเป็นแบบหล่อถาวรสำหรับแผ่นพื้นคอมโพสิต

คำถามที่พบบ่อย

1. ความหนาของแผ่นขั้นต่ำสำหรับการใช้งานที่แตกต่างกันคือเท่าไร?

สำหรับแผ่นผนังต้องมีความหนาขั้นต่ำ 0.5 มม. แผงหลังคาควรมีความหนาอย่างน้อย 0.6 มม. โปรไฟล์พื้นระเบียงที่ใช้ในแผ่นพื้นคอมโพสิตต้องมีความหนาขั้นต่ำ 0.8 มม. ค่าเหล่านี้ใช้กับพื้นผิวเหล็กมาตรฐาน และอาจต้องเพิ่มขึ้นสำหรับการใช้งานที่รับน้ำหนักสูงหรือช่วงระยะยาว

2. How do galvanized and aluminum-zinc coatings compare?

การเคลือบโลหะผสมอะลูมิเนียม-สังกะสี (AZ150) ให้ความต้านทานการกัดกร่อนสามถึงห้าเท่าของการเคลือบสังกะสีที่เทียบเคียงได้ ส่วนประกอบอะลูมิเนียมสร้างชั้นกั้นที่มั่นคง ในขณะที่ส่วนประกอบสังกะสีให้การป้องกันการเสียรูปที่ขอบตัด สำหรับสภาพแวดล้อมชายฝั่งหรืออุตสาหกรรม โดยทั่วไปแนะนำให้ใช้เหล็กเคลือบ AZ สำหรับการใช้งานภายในมาตรฐาน เหล็กชุบสังกะสีก็เพียงพอแล้ว

3. ความหนาของแผ่นงานสูงสุดสำหรับการขึ้นรูปม้วนคือเท่าใด?

ความหนาของแผ่นที่สูงกว่า 1.2 มม. จะกลายเป็นโปรไฟล์ที่ซับซ้อนได้ยาก นอกจากนี้ การเชื่อมแบบสตั๊ดทะลุดาดฟ้าอาจไม่เจาะแผ่นหนากว่า 1.2 มม. ได้อย่างน่าเชื่อถือเมื่อใช้ในระบบพื้นคอมโพสิต สำหรับการใช้งานแผ่นโปรไฟล์ส่วนใหญ่ ขีดจำกัดบนที่ใช้งานได้จริงคือ 1.5 มม.

4. แผ่นโปรไฟล์สามารถใช้เป็นไดอะแฟรมโครงสร้างได้หรือไม่?

ใช่. เมื่อติดอย่างเหมาะสมตามขอบทั้งหมดและที่ส่วนรองรับตรงกลาง แผ่นโปรไฟล์สามารถถ่ายโอนแรงเฉือนในระนาบและมีส่วนช่วยสร้างเสถียรภาพ รูปแบบการยึดต้องได้รับการออกแบบเพื่อการนี้ โดยมีระยะห่างของตัวยึดและระยะห่างขอบเพียงพอ ตรวจสอบความจุไดอะแฟรมกับวิศวกรโครงสร้าง

5. ขอบตัดควรป้องกันการกัดกร่อนอย่างไร?

การตัดภาคสนามทั้งหมดเผยให้เห็นพื้นผิวเหล็ก และควรได้รับการปกป้องด้วยการเคลือบแบบสัมผัสหรือสีที่มีสังกะสีสูง ขจัดเศษโลหะและเศษเหล็กออกทันที เนื่องจากอาจทำให้เกิดสนิมและเปื้อนพื้นผิวแผงได้ สำหรับเหล็กเคลือบอะลูมิเนียม-สังกะสี ขอบตัดที่เปิดโล่งยังคงได้รับประโยชน์จากการป้องกันการเสียสละของการเคลือบโดยรอบ แต่ยังคงแนะนำให้ใช้การแตะพื้นผิว
