ระบบรองรับซองจดหมายในอาคารที่มั่นคงสำหรับการรองรับโครงสร้างผนังภายนอกและหลังคา

ระบบรองรับเปลือกอาคารประกอบด้วยส่วนประกอบโครงสร้างรอง อุปกรณ์ยึด ส่วนประกอบกันซึม และอุปกรณ์ตกแต่งที่เชื่อมต่อโครงเหล็กหลักกับแผงหลังคาและผนังเซนโบวัสดุก่อสร้างจัดหาส่วนประกอบเหล่านี้ครบวงจรสำหรับโครงการโครงสร้างเหล็ก รวมถึงแป คลิปรองรับ ระบบรางน้ำ วัสดุแวบวับ และวัสดุปิดผนึก

โดยทั่วไประบบจะแบ่งออกเป็นห้ากลุ่มการทำงาน:

การสนับสนุนโครงสร้าง:แปเหล็กรูปตัว C, Z, U และตัว L ช่องหมวก ท่อนล่าง และท่อค้ำยัน ชิ้นส่วนเหล่านี้จะถ่ายเทน้ำหนักจากแผงหลังคาและผนังไปยังโครงเหล็กหลัก

การยึดและการเชื่อมต่อ:คลิปยึดหลังคาและผนัง ขายึดแบบเลื่อนและแบบตายตัว สกรูเจาะตัวเอง หมุดตัด และตัวยึดแบบซ่อน ส่วนประกอบเหล่านี้จะกำหนดวิธีการยึดแผงและการเคลื่อนตัวของความร้อน

การระบายน้ำ:รางน้ำเหล็กหรือสแตนเลส ช่องระบายน้ำฝน ท่อระบายน้ำ และส่วนประกอบระบายน้ำแบบกาลักน้ำ การออกแบบการระบายน้ำที่เหมาะสมช่วยป้องกันการสะสมน้ำและการรั่วไหลที่ขอบหลังคา

กระพริบและตัดแต่ง:ฝาครอบสัน แผ่นแวบวับ ตัดแต่งขอบ ฝาปิด และขอบหยด รายการเหล่านี้ช่วยปิดผนึกขอบแผงและการเปลี่ยนผ่าน ป้องกันไม่ให้น้ำเข้าและให้รูปลักษณ์ที่สมบูรณ์

ฉนวนกันความร้อนและการปิดผนึก:ฉนวนกันความร้อน แผงกั้นไอ แผ่นระบายอากาศ เทปกันรั่ว และปะเก็น ผลิตภัณฑ์เหล่านี้ควบคุมการถ่ายเทความร้อน จัดการการควบแน่น และรักษาสุญญากาศ

ส่วนประกอบสนับสนุนโครงสร้าง

แปรูปตัว Cเป็นสมาชิกรองที่ใช้กันอย่างแพร่หลายในเปลือกอาคารโลหะ ขนาดมีตั้งแต่ C80 ถึง C350 โดยมีความหนาตั้งแต่ 1.5 มม. ถึง 3.5 มม. ผลิตและติดตั้งได้ง่าย เหมาะสำหรับอาคารอุตสาหกรรมและโกดังสินค้าทั่วไป

แปรูปตัว Zให้ประสิทธิภาพการทับซ้อนที่ดีกว่าส่วนรูปตัว C และมักระบุไว้สำหรับช่วงที่ยาวกว่า มีขนาดตั้งแต่ Z80 ถึง Z350 โดยมีรูที่เจาะไว้ล่วงหน้าเพื่อปรับปรุงความแม่นยำในการติดตั้งและประสิทธิภาพการระบายน้ำ

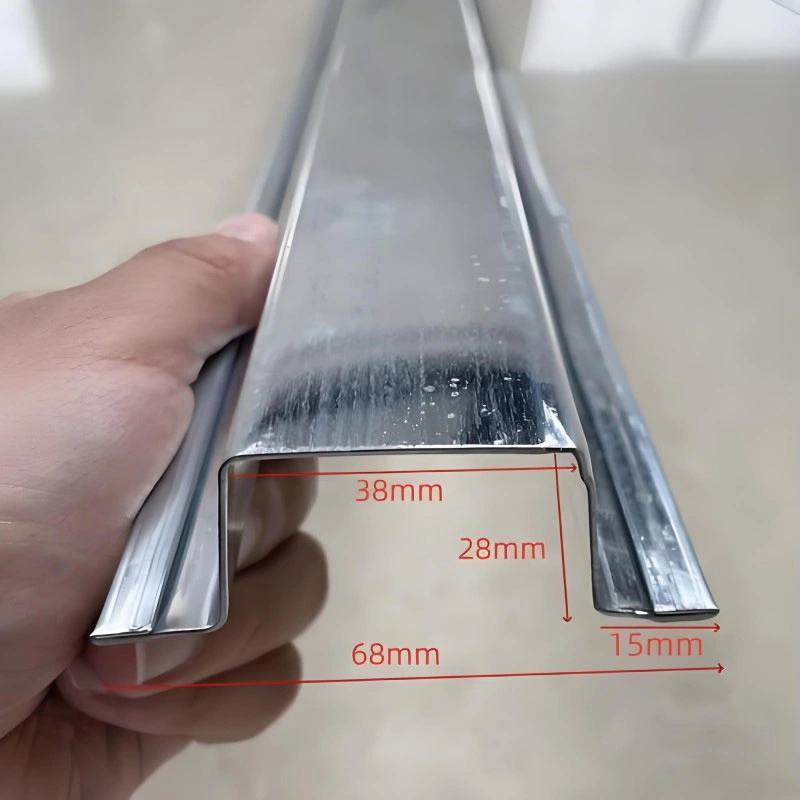

เหล็กรูปตัว U และรูปตัว Lใช้สำหรับทำวงกบประตูและหน้าต่าง เสริมมุม และยึดขอบช่องหมวกทำงานร่วมกับวงเล็บรองรับที่ตรงกันในระบบที่ต้องการการจัดตำแหน่งที่แม่นยำ เหล็กค้ำยันและท่อค้ำยันช่วยเพิ่มเสถียรภาพโดยรวมของระบบแป

ส่วนประกอบการยึดและการเชื่อมต่อ

คลิปรองรับเป็นส่วนที่สำคัญที่สุดทางเทคนิคของระบบหลังคาตะเข็บแบบยืนรองรับการเลื่อนปล่อยให้แผงหลังคาขยายและหดตัวตามอุณหภูมิที่เปลี่ยนแปลง ช่วยลดความเครียดที่อาจทำให้เกิดการโก่งงอหรือความล้าของตัวยึด โดยทั่วไปส่วนรองรับเหล่านี้จะมีตัวเว้นระยะที่เป็นฉนวนเพื่อป้องกันการเชื่อมต่อความร้อนรองรับคงที่ใช้ในจุดที่ต้องยับยั้งการเคลื่อนไหว เช่น บริเวณชายคาหรือสันเขา

สกรูเจาะตัวเองพร้อมแหวนรอง EPDM เป็นตัวยึดมาตรฐานสำหรับการเชื่อมต่อผนังและแผงหลังคาส่วนใหญ่ เครื่องซักผ้าจะรักษาซีลที่กันน้ำได้ ในขณะที่การเคลือบสกรูจะกำหนดความต้านทานการกัดกร่อน หมุดรับแรงเฉือนถูกนำมาใช้ในระบบพื้นดาดฟ้าคอมโพสิตเพื่อเชื่อมต่อดาดฟ้ากับคานเหล็กและถ่ายโอนแรงเฉือน

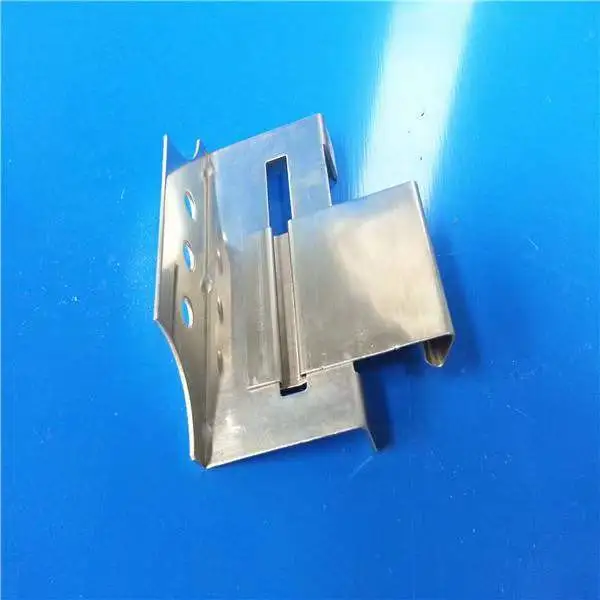

สำหรับระบบตะเข็บแบบตั้ง คลิปสแตนเลสและแคลมป์อะลูมิเนียมจะยึดแผงโดยไม่เจาะพื้นผิวหลังคา ซึ่งจะช่วยลดจำนวนตัวยึดที่เปิดออกและช่วยเพิ่มความทนทานต่อสภาพอากาศในระยะยาว

ส่วนประกอบการระบายน้ำ

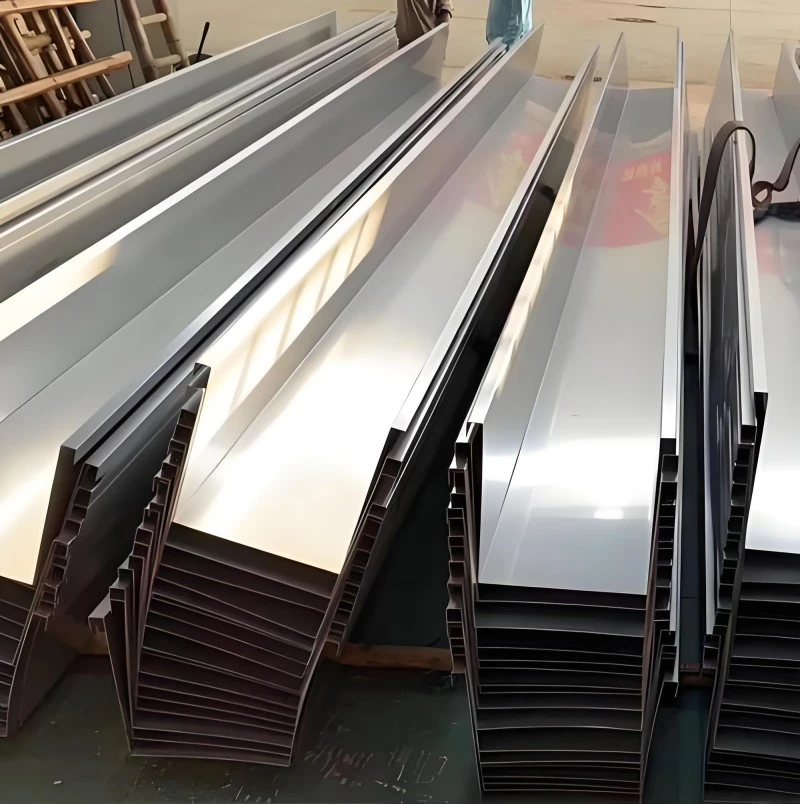

รางน้ำเหล็กเป็นองค์ประกอบหลักสำหรับการระบายน้ำบนหลังคา วัสดุทั่วไป ได้แก่ เหล็กชุบสังกะสี และสแตนเลส โดยมีความหนาตั้งแต่ 1.0 มม. ถึง 2.0 มม. เหล็กกล้าไร้สนิมมีความทนทานต่อการกัดกร่อนได้ดีกว่าและเป็นที่ต้องการในสภาพแวดล้อมชายฝั่งหรืออุตสาหกรรม

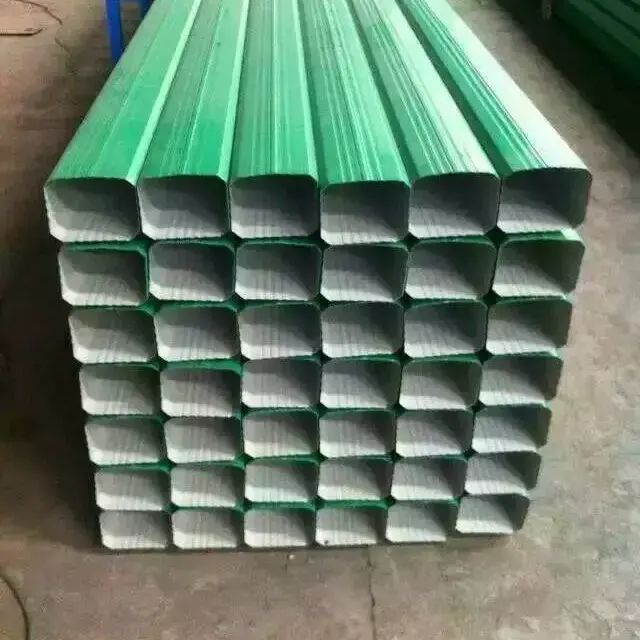

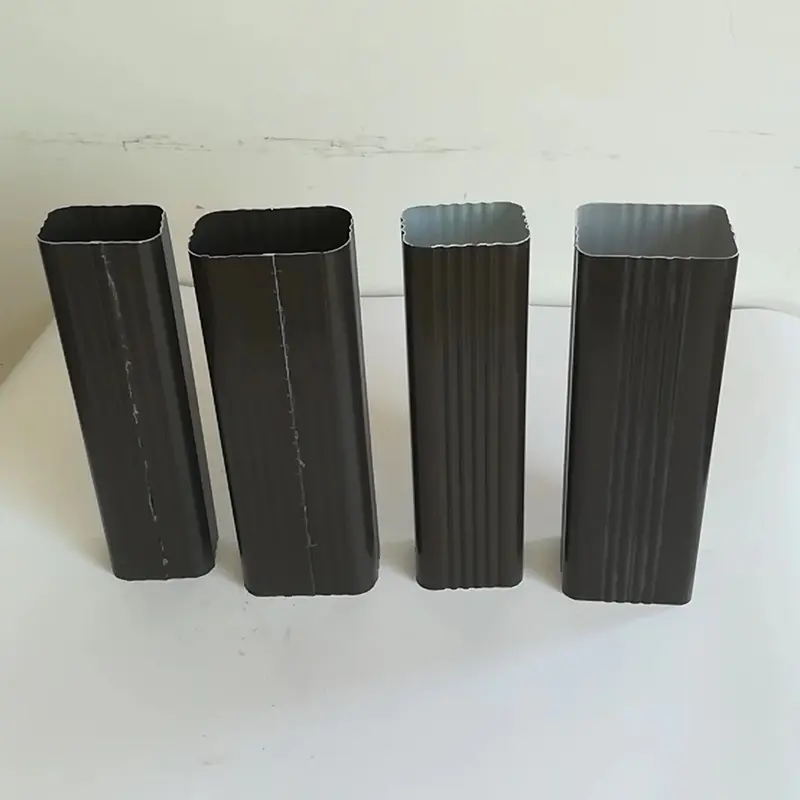

ระบบระบายน้ำแบบ Siphonic ใช้สำหรับหลังคาช่วงกว้างที่ต้องการความสามารถในการระบายน้ำสูง ท่อระบายน้ำทิ้งและช่องระบายน้ำฝนทำให้ระบบสมบูรณ์ โดยส่งน้ำจากรางน้ำไปยังเครือข่ายระบายน้ำบนดิน

ส่วนประกอบการกระพริบและการปิดผนึก

ชิ้นส่วนที่กระพริบและตัดแต่งจะปิดผนึกการเปลี่ยนระหว่างแผง ผนัง และการเจาะหลังคา ฝาครอบสันครอบคลุมส่วนปลายหลังคา แผ่นแบบกระพริบจะจับทางแยกจากผนังถึงหลังคา และขอบตกแต่งปิดขอบเขต ฝาปิดและขอบหยดน้ำป้องกันน้ำเข้าที่ปลายแผงและชายคา

วัสดุฉนวน เช่น ใยหินและใยแก้วถูกติดตั้งไว้ใต้แผ่นหลังคาและผนัง เมมเบรนที่ระบายอากาศได้ช่วยให้ความชื้นระบายออกไปพร้อมทั้งป้องกันไม่ให้น้ำเข้า และแผงกั้นไอจะควบคุมการควบแน่นภายในชั้นฉนวน เทปกันซึมและปะเก็นช่วยเติมเต็มระบบสุญญากาศ

ข้อมูลจำเพาะทางเทคนิค

ข้อพิจารณาในการคัดเลือก

สำหรับระบบหลังคา:ระยะห่างแป ประเภทคลิปรองรับ และโปรไฟล์แผงต้องสอดคล้องกัน ส่วนรองรับการเลื่อนเป็นมาตรฐานสำหรับหลังคาตะเข็บแบบยืนเพื่อรองรับการเคลื่อนตัวของความร้อน ความสูงของส่วนรองรับจะต้องตรงกับความหนาของฉนวนเพื่อหลีกเลี่ยงการบีบอัด

สำหรับระบบผนัง:แปรูปตัว C มักจะเพียงพอ วิธีการยึดขึ้นอยู่กับโปรไฟล์ของแผงผนังและแรงลม สกรูเจาะตัวเองพร้อมแหวนรอง EPDM เป็นเรื่องปกติสำหรับผนังยึดแบบเปิดโล่ง ตัวยึดแบบปกปิดอาจใช้สำหรับแผงสถาปัตยกรรม

สำหรับสภาพแวดล้อมที่มีฤทธิ์กัดกร่อน:ระบุรางน้ำสแตนเลส ตัวยึดแบบเคลือบ และแปเคลือบอลูมิเนียมสังกะสี แหวนรอง EPDM ต้องเข้ากันได้กับการเคลือบแผงและสภาพอากาศในท้องถิ่น

สำหรับหลังคาช่วงกว้าง:แปรูปตัว Z ที่มีรูเจาะไว้ล่วงหน้าช่วยให้วางแนวระบายน้ำได้ดีขึ้นและรองรับแผงได้ อาจจำเป็นต้องมีการระบายน้ำแบบกาลักน้ำสำหรับหลังคาที่มีปริมาณฝนตกสูง

คำแนะนำในการติดตั้ง

การติดตั้งแป:ทำเครื่องหมายโครงร่างบนโครงเหล็กหลักก่อนการติดตั้ง ระยะห่างแปจะต้องตรงกับแบบการออกแบบ การเชื่อมต่อระหว่างแปและโครงหลักจะต้องขันแน่นให้แน่น และติดตั้งเหล็กย้อยเมื่อจำเป็นเพื่อป้องกันการเคลื่อนที่ด้านข้าง

รองรับการติดตั้งคลิป:ติดตั้งคลิปในทิศทางเดียวกับลำดับการวางแผง ฐานคลิปจะต้องยึดเข้ากับแปอย่างแน่นหนา ตรวจสอบว่าตัวเว้นระยะฉนวนอยู่ในตำแหน่งที่ถูกต้องเพื่อหลีกเลี่ยงการเชื่อมความร้อน

การยึดแผง:สำหรับระบบตะเข็บแบบยืน ให้ยึดแผงเข้ากับคลิปและเย็บด้วยอุปกรณ์ที่ปรับเทียบแล้ว หลีกเลี่ยงการขันสกรูเจาะตัวเองแน่นเกินไปบนระบบตัวยึดแบบเปิด เนื่องจากอาจทำให้แหวนรอง EPDM เสียหายและลดสภาพอากาศได้

การติดตั้งรางน้ำและกระพริบ:ตรวจสอบให้แน่ใจว่ารางน้ำลาดเอียงไปทางจุดทางออก ปิดผนึกข้อต่อและการเปลี่ยนหน้าตักทั้งหมด การกระพริบต้องซ้อนทับซี่โครงแผงอย่างถูกต้องเพื่อป้องกันน้ำติดตามด้านหลังกาบ

การประสานงานกับผลิตภัณฑ์ซองอาคารอื่น ๆ

ส่วนประกอบของระบบรองรับได้รับการออกแบบให้ทำงานร่วมกับแผงเปลือกโลหะทุกรูปแบบที่ SENBO จัดหาให้ ซึ่งรวมถึงเหล็กแผ่นโปรไฟล์, แผงแซนวิชขนหิน, แผงอลูมิเนียม-แมกนีเซียม-แมงกานีส, และแผงพรุน. ตัวอย่างเช่น เค้าโครงแปสำหรับผนังแผงแซนวิชแตกต่างจากผนังแผ่นโปรไฟล์แบบผิวเดียว เนื่องจากความสามารถในการขยายที่แตกต่างกัน ทีมวิศวกรของเราสามารถจัดทำแบบเค้าโครงที่ประสานการรองรับโครงสร้างกับประเภทแผงที่เลือก

คำถามที่พบบ่อย

1. ส่วนรองรับหลังคาแบบเลื่อนและแบบตายตัวแตกต่างกันอย่างไร?

ส่วนรองรับแบบเลื่อนช่วยให้แผงหลังคาเคลื่อนไปตามความยาวได้เมื่ออุณหภูมิเปลี่ยนแปลง ซึ่งจะช่วยลดความเครียดจากความร้อนและป้องกันความเมื่อยล้าของตัวยึด ส่วนรองรับคงที่จะใช้ที่จุดยึดเหนี่ยว เช่น ชายคาและสันเขา ในหลังคาตะเข็บแบบยืน คลิปส่วนใหญ่จะเป็นแบบเลื่อน โดยมีคลิปแบบตายตัวที่ใช้เฉพาะบางตำแหน่งเท่านั้น

2. ระยะแปจะกำหนดอย่างไร?

ระยะห่างแปขึ้นอยู่กับโปรไฟล์แผง ความหนาของแผ่น ปริมาณลม และปริมาณหิมะ แผงที่แข็งแรงกว่าและมีซี่ที่สูงกว่าสามารถขยายระยะทางได้ไกลกว่าและต้องใช้แปน้อยลง ระยะห่างต้องได้รับการตรวจสอบโดยการคำนวณโครงสร้างของแต่ละโครงการ ทีมงานด้านเทคนิคของเราสามารถแนะนำเค้าโครงที่เหมาะสมตามแผงที่เลือกได้

3. ควรใช้ตัวยึดชนิดใดในสภาพแวดล้อมชายฝั่ง?

สำหรับพื้นที่ชายฝั่งทะเล ควรระบุตัวยึดที่มีการเคลือบความต้านทานการกัดกร่อนสูง ตัวยึดสแตนเลสหรือที่เคลือบสังกะสีอลูมิเนียมหนามีความเหมาะสม เครื่องซักผ้า EPDM จะต้องทนต่อรังสียูวีและเข้ากันได้กับการเคลือบแผงเพื่อรักษาซีลกันฝน

4. สามารถปรับแต่งระบบสนับสนุนสำหรับโปรไฟล์แผงที่ไม่ได้มาตรฐานได้หรือไม่?

ใช่. คลิปรองรับ การกะพริบ และการปิดสามารถผลิตได้เพื่อให้เข้ากับรูปทรงแผงที่ไม่ได้มาตรฐาน จัดทำแบบร่างโปรไฟล์แผงและข้อกำหนดโครงสร้างของโครงการเพื่อให้สามารถเลือกหรือผลิตส่วนประกอบที่ถูกต้องได้

5. เอกสารอะไรบ้างที่ให้มาพร้อมกับส่วนประกอบของระบบสนับสนุน?

สามารถจัดหาใบรับรองวัสดุ รายงานการเคลือบ และรายงานการทดสอบผลิตภัณฑ์ได้ สำหรับแปและตัวยึด มีใบรับรองการทดสอบโรงสีให้เลือก สำหรับโครงการที่ต้องการเอกสารการปฏิบัติตามข้อกำหนดเพิ่มเติม เช่น ประสิทธิภาพการดับเพลิงหรือบันทึกการคำนวณเชิงโครงสร้าง สามารถจัดเตรียมเหล่านี้ได้เมื่อมีการร้องขอ
