แผงอลูมิเนียม-แมกนีเซียม-แมงกานีสเป็นแผ่นโลหะน้ำหนักเบาที่ใช้เป็นหลักสำหรับหลังคาและผนังเซนโบ บิลติ๊งวัสดุจำหน่ายแผงเหล่านี้เป็นส่วนหนึ่งของกลุ่มผลิตภัณฑ์เปลือกโลหะ โดยมุ่งเน้นไปที่การตรวจสอบย้อนกลับของโลหะผสม ประสิทธิภาพการเคลือบ และความทนทานต่อสภาพอากาศในระยะยาว
โดยทั่วไปวัสดุฐานจะถูกเลือกจากอลูมิเนียมอัลลอยด์ซีรีส์ 3000 โดยที่ AA3004 เป็นวัสดุที่ใช้กันทั่วไปมากที่สุดสำหรับหลังคาทางสถาปัตยกรรม เนื่องจากมีความแข็งแรงและขึ้นรูปได้สมดุล ตัวเลือกอื่นๆ ได้แก่ AA3003 สำหรับการใช้งานทั่วไป, AA3005 สำหรับความแข็งแกร่งที่สูงกว่า, 5052 สำหรับสภาพแวดล้อมทางทะเลและชายฝั่ง และ 6061 สำหรับโครงการที่ต้องการความสามารถทางโครงสร้างที่เพิ่มขึ้น
องค์ประกอบของโลหะผสมส่งผลต่อความต้านทานการกัดกร่อน ความต้านทานแรงดึง และความสามารถในการใช้งานได้ มีใบรับรองวัสดุและรายงานการทดสอบของโรงงานทั้งหมดเพื่อยืนยันเกรดโลหะผสมและคุณสมบัติทางกลเฉพาะสำหรับคำสั่งซื้อแต่ละรายการ
มีวิธีการรักษาพื้นผิวหลายวิธี ขึ้นอยู่กับความต้องการของโครงการ:
ลายนูนปูนปั้นธรรมชาติ:ให้พื้นผิวที่มีพื้นผิวที่เพิ่มความแข็งของแผงและลดการสะท้อนแสง เหมาะสำหรับการใช้งานที่ต้องการรูปลักษณ์โลหะที่เป็นธรรมชาติ
การเคลือบฟลูออโรคาร์บอน PVDF:นำไปใช้โดยใช้กระบวนการเคลือบหลายชั้นโดยมีปริมาณเรซินฟลูออโรคาร์บอนอย่างน้อย 70% ความหนาของการเคลือบที่ด้านหน้าโดยทั่วไปคือ 24 μm หรือมากกว่า PVDF ทนทานต่อรังสี UV และคงสีได้ดี
เคลือบอโนไดซ์:สร้างชั้นออกไซด์ที่มีความหนาแน่นซึ่งช่วยเพิ่มความแข็งของพื้นผิวและความต้านทานการกัดกร่อน มักระบุไว้สำหรับการตกแต่งหรือการใช้งานที่มีทัศนวิสัยสูง
เคลือบโพลีเอสเตอร์:ตัวเลือกที่คุ้มค่าสำหรับสภาพภายในหรือภายนอกที่มีความต้องการน้อย ประสิทธิภาพแตกต่างกันไปตามสูตรการเคลือบและความหนา
ความต้านทานแรงดึงของแผ่นอะลูมิเนียม-แมกนีเซียม-แมงกานีส AA3004-H24 โดยทั่วไปคือ 230 MPa หรือสูงกว่า โดยมีความแข็งแรงของผลผลิต 200 MPa หรือมากกว่า และมีการยืดตัวอย่างน้อย 3.8% ค่าเหล่านี้อิงตามใบรับรองการทดสอบมาตรฐานของโรงงาน และอาจแตกต่างกันเล็กน้อยตามชุดการผลิต
โลหะผสมอลูมิเนียม-แมกนีเซียม-แมงกานีสจะสร้างชั้นออกไซด์ตามธรรมชาติบนพื้นผิวเมื่อสัมผัสกับอากาศ ชั้นออกไซด์นี้ให้ความต้านทานการกัดกร่อนโดยธรรมชาติ ภายใต้สภาวะบรรยากาศปกติ อัตราการกัดกร่อนจะต่ำมาก การทดสอบสเปรย์เกลือของแผงเคลือบที่เป็นตัวแทนไม่แสดงการกัดกร่อนที่มองเห็นได้หลังจากการสัมผัสเป็นเวลานาน แต่ประสิทธิภาพเฉพาะขึ้นอยู่กับประเภทของการเคลือบ รายละเอียดการติดตั้ง และความรุนแรงของสิ่งแวดล้อม
สำหรับสภาพแวดล้อมชายฝั่งหรืออุตสาหกรรม อาจแนะนำให้ใช้การเคลือบ PVDF ที่หนาขึ้นหรือโลหะผสมเกรดทางทะเล 5052 ยังคงต้องมีการตรวจสอบและทำความสะอาดเป็นประจำในสภาพแวดล้อมที่รุนแรงเพื่อรักษารูปลักษณ์และประสิทธิภาพในระยะยาว
โปรไฟล์ทั่วไป ได้แก่ YX65-300, YX65-330, YX65-400, YX65-420, YX65-430, YX65-575 และ YX65-600 โดยมีความสูงของสัน 25 มม. 45 มม. 50 มม. และ 65 มม. การเลือกโปรไฟล์ขึ้นอยู่กับข้อกำหนดด้านระยะ โหลด และความโค้งทางสถาปัตยกรรม

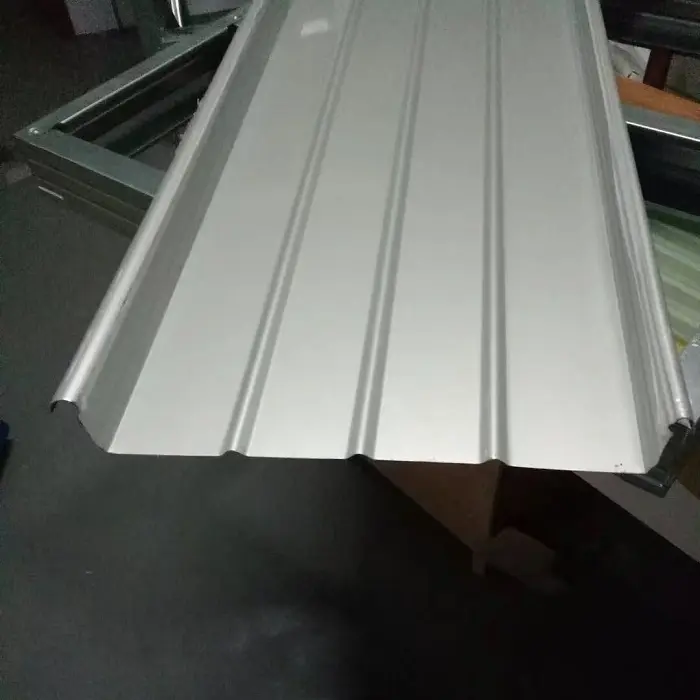

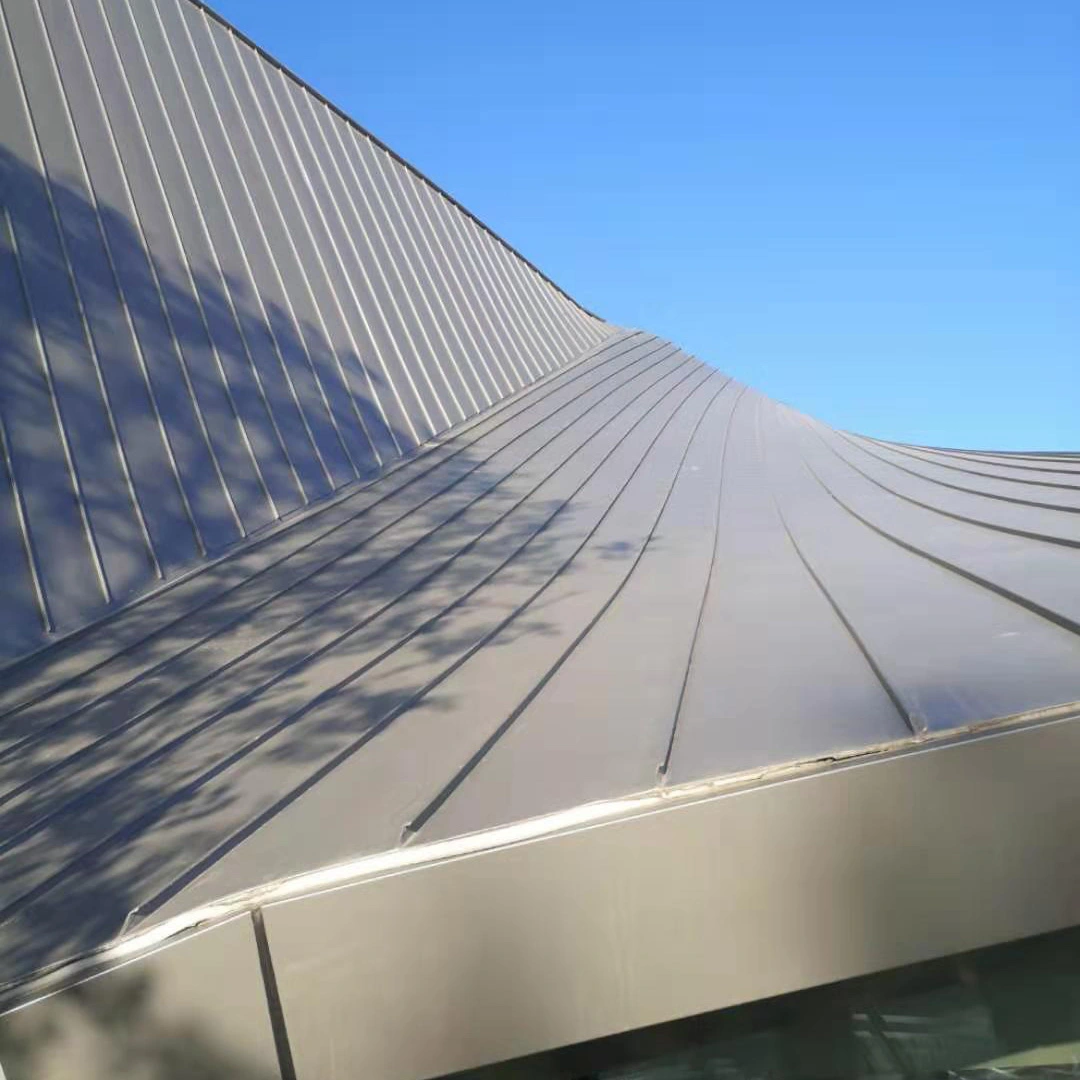

ระบบตะเข็บยืนเป็นวิธีการติดตั้งหลักสำหรับหลังคาอะลูมิเนียม-แมกนีเซียม-แมงกานีส แผงติดกับโครงสร้างพื้นฐานโดยใช้คลิปซ่อน และแผงที่อยู่ติดกันจะถูกเย็บเข้าด้วยกันโดยใช้กลไกล็อค 270° หรือ 360° วิธีการนี้จะกำจัดการยึดที่เปิดออกและช่วยให้ความร้อนเคลื่อนตัวไปตามความยาวของแผงได้
สำหรับการหุ้มผนัง สามารถใช้แผ่นเรียบหรือแผ่นโปรไฟล์บางร่วมกับระบบยึดที่มองเห็นหรือปกปิดได้ ทีมเทคนิคของเราสามารถแนะนำโปรไฟล์และวิธีการยึดที่เหมาะสมโดยพิจารณาจากการคำนวณแรงลมและรายละเอียดทางสถาปัตยกรรม
| พารามิเตอร์ | ช่วง / ตัวเลือก | หมายเหตุ |
|---|---|---|
| เกรดโลหะผสม | AA3003, AA3004, AA3005, 5052, 6061 | คัดสรรจากสภาพแวดล้อมและความแข็งแกร่ง |
| ความหนาของแผ่น | 0.6–1.5 มม | 0.7–1.2 มม. ทั่วไปสำหรับการมุงหลังคา |
| ความสูงของซี่โครง | 25 / 45 / 50 / 65 มม | ขึ้นอยู่กับโปรไฟล์ |
| ความกว้างของแผง | 300/330/400/430/470/500/575/600 มม. | ความกว้างครอบคลุมที่มีประสิทธิภาพ |
| ความต้านแรงดึง (AA3004-H24) | ≥230เมกะปาสคาล | มีใบรับรองการทดสอบโรงงาน |
| ความแข็งแรงของผลผลิต (AA3004-H24) | ≥200เมกะปาสคาล | มีใบรับรองการทดสอบโรงงาน |
| การยืดตัว (AA3004-H24) | ≥3.8% | มีใบรับรองการทดสอบโรงงาน |
| ความหนาแน่น | 2.73 ก./ซม.³ | ประมาณหนึ่งในสามของเหล็ก |
| ตัวเลือกการเคลือบ | PVDF, โพลีเอสเตอร์, อะโนไดซ์, ปูนปั้นธรรมชาติ | ความหนาของการเคลือบตามข้อกำหนด |
| มาตรฐานที่ใช้บังคับ | กิกะไบต์/ที 12755-2008 | เหล็กแผ่นโปรไฟล์สำหรับอาคาร |
สำหรับระบบหลังคา:ยืนยันโปรไฟล์แผงที่ต้องการและความหนาโดยพิจารณาจากช่วง การยกลม และการคำนวณปริมาณหิมะ แนะนำให้ใช้ระบบตะเข็บแบบยืนสำหรับทางลาดยาวและหลังคาระดับต่ำเพื่อให้ความร้อนเคลื่อนตัวได้
สำหรับสภาพแวดล้อมชายฝั่ง:ระบุโลหะผสม 5052 หรือระบบเคลือบ PVDF ที่มีความหนาเพียงพอ การล้างด้วยน้ำสะอาดเป็นประจำจะช่วยขจัดคราบเกลือและยืดอายุการเคลือบ
สำหรับรูปทรงโค้งหรือซับซ้อน:แผงอลูมิเนียม-แมกนีเซียม-แมงกานีสสามารถม้วนเป็นรูปทรงโค้งหรือเรียวได้ จัดทำแบบสถาปัตยกรรมตั้งแต่เนิ่นๆ เพื่อให้สามารถเลือกโปรไฟล์และความหนาของแผ่นสำหรับการขึ้นรูปได้
ระหว่างการติดตั้ง:ใช้วิธีการยกและการจัดการที่เหมาะสมเพื่อหลีกเลี่ยงการเสียรูปของแผง ตรวจสอบให้แน่ใจว่าโครงสร้างย่อยอยู่ในแนวเดียวกันและติดตั้งคลิปตามระยะห่างที่ระบุ ควรทำตะเข็บด้วยอุปกรณ์ที่ปรับเทียบแล้วเพื่อให้ได้โปรไฟล์ล็อคที่ถูกต้อง
1.อาคารผู้โดยสารในสนามบินและสถานีรถไฟความเร็วสูงที่ต้องใช้หลังคาเมทัลชีทช่วงยาว
2.สนามกีฬาและศูนย์นิทรรศการที่มีรูปทรงหลังคาโค้งหรือซับซ้อน
3.อาคารพาณิชย์และห้างสรรพสินค้าที่ต้องการส่วนหน้าอาคารที่คงทนและสวยงาม
4.อาคารอุตสาหกรรมในสภาพแวดล้อมชายฝั่งหรือมีฤทธิ์กัดกร่อน
5.วิลล่าที่อยู่อาศัยระดับไฮเอนด์และโครงการสถาปัตยกรรมสั่งทำพิเศษ
ในการออกแบบเปลือกอาคารบางแบบจะมีการรวมหลังคาอะลูมิเนียม-แมกนีเซียม-แมงกานีสเข้าด้วยกันแผงแซนวิชขนหินสำหรับฉนวนกันความร้อนและเหล็กแผ่นโปรไฟล์สำหรับซับด้านในประกอบเป็นชุดหลังคาที่สมบูรณ์ ทีมงานของเราสามารถช่วยในเรื่องรายละเอียดอินเทอร์เฟซระหว่างผลิตภัณฑ์เหล่านี้ได้
AA3004 เหมาะสำหรับงานหลังคาและผนังสถาปัตยกรรมส่วนใหญ่ เนื่องจากมีความแข็งแรงที่สมดุลและทนต่อการกัดกร่อน สำหรับสภาพแวดล้อมชายฝั่งหรือทางทะเล 5052 มีความต้านทานการกัดกร่อนสูงกว่า อาจพิจารณาใช้ 6061 เมื่อต้องการความแข็งแรงของโครงสร้างที่สูงขึ้น แต่สามารถขึ้นรูปได้น้อยกว่าโลหะผสมซีรีส์ 3000
ภายใต้สภาวะบรรยากาศปกติและการเลือกการเคลือบที่เหมาะสม แผงจะมีอายุการใช้งาน 30 ปีขึ้นไป อายุการใช้งานจริงขึ้นอยู่กับเกรดอัลลอยด์ ประเภทการเคลือบ การสัมผัสกับสิ่งแวดล้อม และการบำรุงรักษา โดยทั่วไปแผงเคลือบ PVDF จะให้การเก็บรักษาสีได้ดีกว่าการเคลือบโพลีเอสเตอร์
ใช่. แผงสามารถม้วนเป็นเส้นโค้งนูนหรือเว้าและรูปทรงเรียวเพื่อให้เข้ากับเรขาคณิตทางสถาปัตยกรรม การขึ้นรูปขึ้นอยู่กับความหนาของแผ่นและอุณหภูมิของโลหะผสม ทีมวิศวกรของเราสามารถให้คำแนะนำเกี่ยวกับรัศมีความโค้งที่ทำได้สำหรับโปรไฟล์เฉพาะ
ระบบตะเข็บยืนใช้คลิปซ่อนที่ติดอยู่กับโครงสร้างพื้นฐาน แผงยึดเข้ากับคลิป และตะเข็บจะถูกล็อคด้วยกลไกโดยใช้เครื่องเย็บ ช่วยให้แผงขยายและหดตัวได้อย่างอิสระตามทางลาดโดยไม่ต้องมีตัวยึดที่มองเห็นได้
เราจัดหาใบรับรองการทดสอบของโรงงานสำหรับอะลูมิเนียมอัลลอยด์ รายงานความหนาของการเคลือบ และรายงานการทดสอบผลิตภัณฑ์ที่เกี่ยวข้อง สำหรับโครงการเฉพาะ สามารถจัดเตรียมเอกสารเพิ่มเติม เช่น การคำนวณการยกลมหรือข้อมูลประสิทธิภาพการดับเพลิงได้ตามคำขอ
