แผงคอมโพสิตขนหิน

แผ่นคอมโพสิตขนหินเป็นแผ่นคอมโพสิตสำเร็จรูปที่สร้างขึ้นโดยการเชื่อมวัสดุเสริมแรงหรือชั้นพื้นผิวลงบนพื้นผิวแผ่นใยหิน ตัวซับสเตรตนั้นเป็นผลิตภัณฑ์ไฟเบอร์อนินทรีย์ที่ทำจากวัตถุดิบ เช่น หินบะซอลต์ แกบโบร และโดโลไมต์ ผ่านกระบวนการหลอมที่อุณหภูมิสูง (สูงกว่า 1450°C) และการทำให้เป็นเส้นใย โดยเติมสารยึดเกาะและสารกันน้ำ

ตามมาตรฐาน JGJ/T 350-2015 (ข้อกำหนดทางเทคนิคสำหรับการใช้ฉนวนกันความร้อนและแผงคอมโพสิตทนไฟ) แผงคอมโพสิตแบ่งออกเป็นประเภทอนินทรีย์และอินทรีย์ โดยแผงใยหินจัดอยู่ในประเภทอนินทรีย์ นอกจากนี้ยังจำแนกเพิ่มเติมตามมวลต่อหน่วยพื้นที่เป็นประเภท I (<20 กก./ตร.ม.) และประเภท II (20–30 กก./ตร.ม.)

ประเภทผลิตภัณฑ์หลัก

1. แผ่นคอมโพสิตขนหินแนวตั้งไฟเบอร์เสริมแรง

วัสดุแกนกลางประกอบด้วยแถบใยหินที่มีการวางแนวของเส้นใยตั้งฉากกับพื้นผิวกระดาน พื้นผิวเสริมด้วยชั้นมอร์ตาร์ตาข่ายโพลีเมอร์ไฟเบอร์กลาสหรือเมมเบรนส่วนต่อประสานที่ทำจากโพลียูรีเทนซีเมนต์ ตัวบ่งชี้ประสิทธิภาพหลักแสดงอยู่ในตารางด้านล่าง

ขนาดผลิตภัณฑ์ที่แนะนำคือความยาวไม่เกิน 1200 มม. และความกว้างไม่เกิน 600 มม. ค่าเบี่ยงเบนความหนาที่อนุญาตคือ +2 มม. / -0 มม. การเคลือบโพลีเมอร์บนพื้นผิววัสดุแกนจะต้องสม่ำเสมอ โดยไม่มีพื้นที่ไม่เคลือบผิว

2. แผ่นคอมโพสิตขนหินหน้าโลหะ

ผลิตภัณฑ์นี้ประกอบด้วยเหล็กชุบสังกะสีหรือเหล็กเคลือบสี (หนา 0.4–0.8 มม.) และแกนใยหิน ยึดติดกันโดยใช้กาวที่มีความแข็งแรงสูง เมื่อเปรียบเทียบกับแผ่นใยหินมาตรฐาน มีการปรับปรุงความแข็งแกร่งโดยรวมและความสามารถในการรับน้ำหนักการรับแรงดัดงอ การหุ้มด้วยโลหะยังช่วยเพิ่มความทนทานต่อสภาพอากาศและทนต่อแรงกระแทก

3. แผ่นคอมโพสิตขนหินหน้าไฟเบอร์กลาสน้ำหนักเบา

ผลิตภัณฑ์นี้มีไฟเบอร์กลาสน้ำหนักเบาที่หันหน้าเข้าหากันติดกับพื้นผิวของแผ่นใยหิน ออกแบบมาเพื่อเป็นฉนวนในระบบผนังม่านทึบแสง โดยยึดเข้ากับผนังฐานโดยใช้พุกและเทปปิดผนึกรอยต่อ มีข้อดีต่างๆ เช่น ประสิทธิภาพการก่อสร้างสูง ต้นทุนวัสดุค่อนข้างต่ำ และความง่ายในการติดตั้ง

การตรวจสอบโครงการในโลกแห่งความเป็นจริง

1. การตรวจสอบความถูกต้องในโครงการฉนวนผนังม่านทึบแสง

แผ่นคอมโพสิตขนหินเคลือบไฟเบอร์กลาสน้ำหนักเบา BBMG Star-Brand® ถูกนำมาใช้ในโครงการผนังม่านด้านนอกของการพัฒนา "Tianbao Jiuru Pinzhu" ในเขตเศรษฐกิจสนามบินเทียนจิน ผลิตภัณฑ์นี้ครอบคลุมพื้นที่กว่า 70,000 ตารางเมตร ตรงตามข้อกำหนดของโครงการในด้านความต้านทานไฟ ฉนวนกันความร้อน ป้องกันความร้อน และการดูดซับเสียง แผ่นใยหินคอมโพสิตชนิดเดียวกันนี้ยังใช้สำหรับระบบฉนวนผนังม่านด้านหน้าอาคารในโครงการปรับปรุงอาคารพาณิชย์ในตัวเมืองเทียนจิน การวิเคราะห์เปรียบเทียบกระบวนการก่อสร้าง ต้นทุน และกำหนดเวลา บ่งชี้ถึงการปรับปรุงคุณภาพการก่อสร้างและประโยชน์ของโครงการ

2. การตรวจสอบความถูกต้องในระบบฉนวนผนังภายนอก

ระบบฉนวนผนังภายนอกแบบพลาสเตอร์บางที่ใช้แผ่นคอมโพสิตขนหินได้ถูกนำไปใช้ในโครงการต่างๆ เช่น Anqing Dechen Chenyunfu และ Xuzhou Greenland High-Speed ​​Rail New City ระบบประกอบด้วยแผ่นคอมโพสิตขนหิน กาว ปูนเคลือบฐาน พุก และตาข่ายไฟเบอร์กลาสทนด่าง คุณลักษณะของมันรวมถึงการไม่ติดไฟ ไม่มีการปล่อยก๊าซพิษเมื่อสัมผัสกับไฟ การนำความร้อนต่ำ และทนต่อสภาพอากาศ พร้อมด้วยความสามารถในการกันเสียงและการดูดซับ

3. การตรวจสอบความถูกต้องของสายการผลิตที่มีประสิทธิภาพสูง

สายการผลิตดิจิทัลอัตโนมัติเต็มรูปแบบสำหรับแผ่นคอมโพสิตขนหิน พัฒนาโดยสถาบันวิจัยสถาบันเทคโนโลยีฮาร์บิน (ซูโจว) ใช้เทคโนโลยีการเสริมแรงและการห่อหุ้มแบบ 3 มิติ แนวทางนี้จัดการกับความท้าทายในอุตสาหกรรม เช่น การคลายตัวของเส้นใยหลังการตัด ปัญหาการยึดเกาะของส่วนต่อประสาน และความเข้ากันได้ของวัสดุระหว่างชั้นต่างๆ ช่วยให้สามารถควบคุมความต้านทานแรงดึงในแนวดิ่ง (เกิน 100 kPa) และความหนาของชั้นเคลือบ (คงไว้ภายใน 1–1.5 มม.) ได้อย่างแม่นยำ

ภาพรวมข้อมูลจำเพาะที่สำคัญ

พารามิเตอร์ทั้งหมดที่แสดงด้านล่างนี้เป็นไปตามมาตรฐานระดับชาติหรือมาตรฐานอุตสาหกรรมที่เกี่ยวข้อง การปรับแต่งพร้อมใช้งานเพื่อตอบสนองความต้องการเฉพาะของโครงการ

คุณสมบัติทางเทคนิคและคุณประโยชน์

1. การทนไฟคลาส Aแผงได้รับการจัดอันดับ Class A ไม่ติดไฟตาม GB 8624 ไม่ปล่อยควันพิษเมื่อสัมผัสกับไฟ ซึ่งช่วยตอบสนองข้อกำหนดด้านความปลอดภัยจากอัคคีภัยบังคับสำหรับอาคารสูงและอาคารสาธารณะ

2. ประสิทธิภาพการผลิตสำเร็จรูปและการติดตั้งของโรงงานแผงถูกประกอบไว้ล่วงหน้าในสภาพแวดล้อมของโรงงานที่ได้รับการควบคุม ช่วยลดความจำเป็นในการซื้อขายแบบเปียกที่ไซต์งาน เวลาในการติดตั้งอาจสั้นลงเมื่อเทียบกับระบบฉนวนหลายชั้นแบบเดิม ความยาวของแผงสามารถปรับแต่งได้ และกระบวนการยึดติดของโรงงานช่วยให้ได้คุณภาพที่สม่ำเสมอ

3. เพิ่มประสิทธิภาพทางกลโครงสร้างคอมโพสิตช่วยเพิ่มความต้านทานแรงกระแทกและความต้านทานแรงเฉือนเมื่อเปรียบเทียบกับแผ่นใยหินที่ไม่มีการเผชิญหน้า ประเภทเส้นใยแนวตั้งเสริมแรงมีความต้านทานแรงดึงตั้งฉากกับพื้นผิวอย่างน้อย 0.10 MPa

4. ประสิทธิภาพของฉนวนความร้อนด้วยค่าการนำความร้อนในช่วง 0.042–0.046 W/(m·K) แผงนี้จึงเป็นฉนวนความร้อนที่เสถียร และมีส่วนช่วยในการสร้างประสิทธิภาพการใช้พลังงานเมื่อติดตั้งอย่างเหมาะสม

5. การแสดงเสียงโครงสร้างเส้นใยที่มีรูพรุนของใยหินช่วยดูดซับเสียง ช่วยลดการส่งผ่านเสียงรบกวนจากภายนอกและภายในอาคาร

ข้อควรพิจารณาในการเลือกและการติดตั้ง

สำหรับระบบการเรนเดอร์การเคลือบแบบบางที่ผนังภายนอก:ใช้แผ่นคอมโพสิตขนหินไฟเบอร์แนวตั้งเสริมแรงที่มีความต้านทานแรงดึงตั้งฉากกับพื้นผิวอย่างน้อย 0.10 MPa ตรวจสอบให้แน่ใจว่าประเภทบอร์ดที่เลือกเข้ากันได้กับกาวและปูนเคลือบฐานที่ระบุ

สำหรับฉนวนผนังม่านทึบแสง:อาจใช้แผงหน้าไฟเบอร์กลาสน้ำหนักเบาได้ ตรวจสอบว่าระบบจุดยึดและรายละเอียดการปิดผนึกรอยต่อได้รับการออกแบบตามข้อกำหนดด้านแรงลมและการเคลื่อนย้ายของโครงการ

สำหรับงานหลังคาหรืองานอุตสาหกรรม:แผ่นคอมโพสิตขนหินหน้าโลหะมีความแข็งแกร่งและทนทานต่อสภาพอากาศเพิ่มเติม ยืนยันว่าพื้นผิวโลหะและกาวเหมาะสมกับอุณหภูมิการใช้งานและสภาวะการสัมผัสที่คาดหวัง

สำหรับโครงการที่มีข้อกำหนดด้านความปลอดภัยจากอัคคีภัยที่เข้มงวด:แผงคอมโพสิตขนหินทั้งหมดที่ระบุไว้ในที่นี้เป็นประเภท A ที่ไม่ติดไฟ อย่างไรก็ตาม ประสิทธิภาพการกันไฟโดยรวมของชุดผนังยังขึ้นอยู่กับรายละเอียดการติดตั้ง ตัวยึด และการรักษาข้อต่อด้วย

สถานการณ์การใช้งาน

1.ระบบคอมโพสิตฉนวนความร้อนภายนอก (ETICS) พร้อมการเคลือบบางสำหรับส่วนหน้าอาคาร

2.ชั้นฉนวนสำหรับผนังม่านทึบแสง เช่น ผนังม่านหินหรือโลหะ

3.ซองฉนวนกันความร้อนสำหรับหลังคาและผนังโรงงานอุตสาหกรรมและอาคารสาธารณะ

4.การสร้างโครงการประหยัดพลังงานที่ต้องมีการผสมผสานระหว่างความปลอดภัยจากอัคคีภัยและประสิทธิภาพการก่อสร้าง

คำถามที่พบบ่อย

1. อะไรคือความแตกต่างระหว่างแผ่นคอมโพสิตใยหินและแผ่นใยหินมาตรฐาน?

โดยทั่วไปแผ่นใยหินมาตรฐานจะจัดส่งโดยไม่มีชั้นเคลือบที่ใช้จากโรงงาน และอาจต้องมีการเสริมแรงเพิ่มเติมที่หน้างาน แผงคอมโพสิตขนหินถูกประกอบไว้ล่วงหน้าด้วยวัสดุหันหน้า (เช่น ปูนโพลีเมอร์ ตาข่ายไฟเบอร์กลาส หรือแผ่นโลหะ) ที่เชื่อมติดกับแกนขนหินแล้ว ซึ่งช่วยปรับปรุงการจัดการ ความเสถียรของขนาด และความแข็งแรงทางกล และช่วยให้การติดตั้งง่ายขึ้น

2. แผ่นคอมโพสิตขนหินชนิดใดที่เหมาะกับระบบฉนวนผนังภายนอกแบบเคลือบบาง?

สำหรับระบบการเรนเดอร์แบบเคลือบบาง โดยทั่วไปแนะนำให้ใช้แผ่นคอมโพสิตขนหินไฟเบอร์แนวตั้งเสริมแรง ควรมีความต้านทานแรงดึงตั้งฉากกับพื้นผิวอย่างน้อย 0.10 MPa และความหนาแน่นอย่างน้อย 140 กก./ลบ.ม. ตรวจสอบความเข้ากันได้กับกาวและปูนเคลือบฐานที่ระบุเสมอ

3. แผ่นคอมโพสิตใยหินไม่ติดไฟหรือไม่?

ใช่ แกนใยหินเป็นวัสดุอนินทรีย์และแผงได้รับการจัดอันดับ Class A ไม่ติดไฟตาม GB 8624 อย่างไรก็ตาม ประสิทธิภาพการดับเพลิงของส่วนประกอบผนังทั้งชุดยังขึ้นอยู่กับวัสดุที่หันหน้า กาว อุปกรณ์ยึด และรายละเอียดการติดตั้งด้วย

4. ขนาดแผงสามารถปรับแต่งได้หรือไม่?

ใช่ ขนาดแผงมักจะสามารถปรับแต่งให้เหมาะกับความต้องการของโครงการได้ คำแนะนำมาตรฐานคือความยาวสูงสุด 1200 มม. และความกว้างสูงสุด 600 มม. สำหรับแผ่นไฟเบอร์แนวตั้งเสริมแรง บอร์ดหน้าโลหะและไฟเบอร์กลาสน้ำหนักเบาอาจมีขนาดแตกต่างกัน โปรดติดต่อทีมเทคนิคของเราเพื่อแจ้งขนาดเฉพาะของคุณ

5. มาตรฐานใดที่ใช้กับแผ่นคอมโพสิตขนหิน?

มาตรฐานหลัก ได้แก่ GB/T 25975-2010 สำหรับผลิตภัณฑ์ขนสัตว์หินที่ใช้ในฉนวนกันความร้อนภายนอก และ JGJ/T 350-2015 สำหรับการใช้งานฉนวนกันความร้อนและแผงคอมโพสิตทนไฟ วิธีทดสอบที่อ้างอิง ได้แก่ GB/T 5480 สำหรับค่าสัมประสิทธิ์ความหนาแน่นและความเป็นกรด GB/T 8811 สำหรับความเสถียรของมิติ GB/T 30804 สำหรับความต้านทานแรงดึง และ GB 8624 สำหรับประสิทธิภาพการเผาไหม้

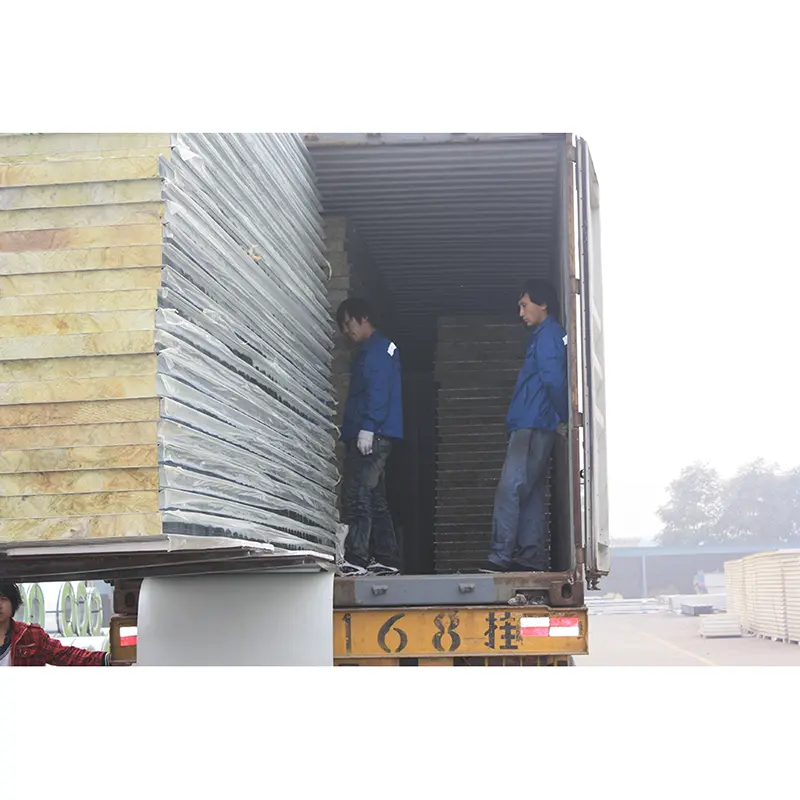

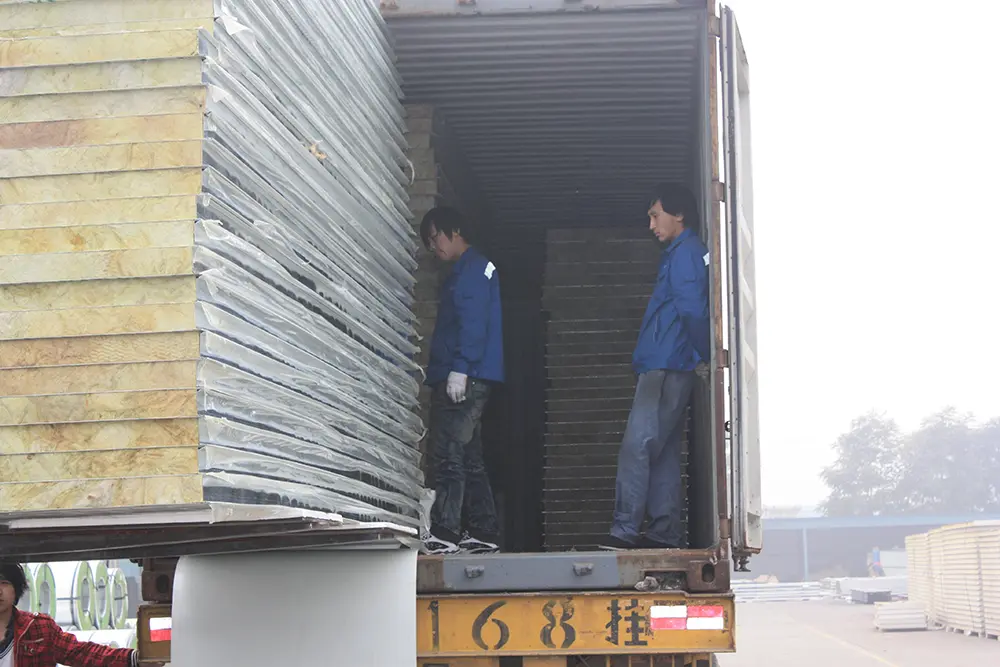

6. ควรจัดเก็บและจัดการแผงคอมโพสิตขนหินที่ไซต์งานอย่างไร

Panels should be stored flat in a dry, covered area away from direct sunlight and moisture. หลีกเลี่ยงการวางซ้อนสูงเกินไปเพื่อป้องกันการเสียรูป During handling, use appropriate lifting equipment and avoid dragging or dropping the panels. Follow the manufacturer's installation guidelines for cutting, anchoring, and joint treatment.
