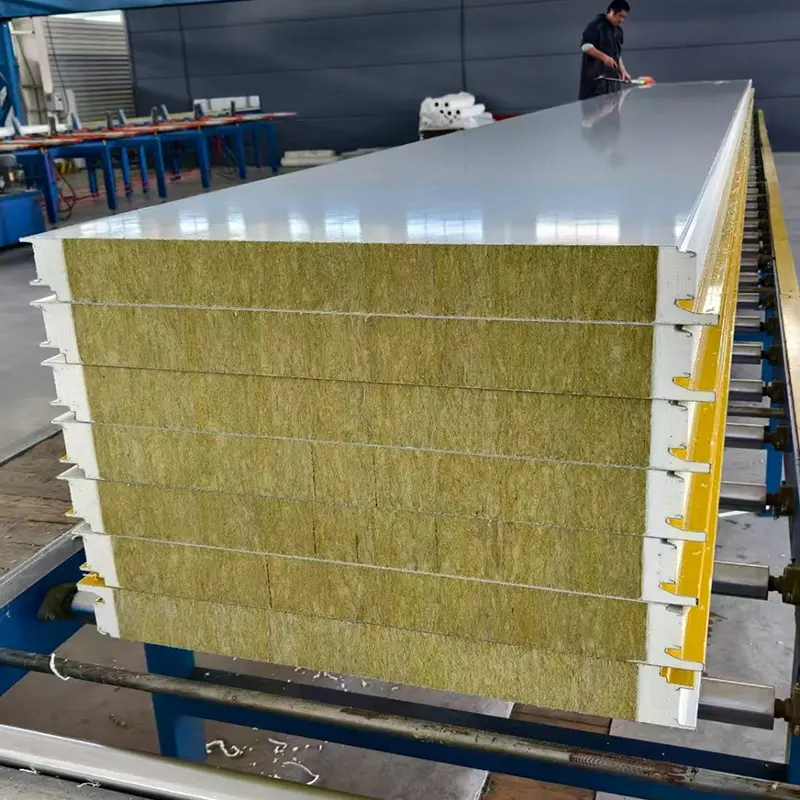

แผงแซนด์วิชขนหินหลังคาหรือที่เรียกว่าแผงคอมโพสิตที่ต้องเผชิญกับโลหะประกอบด้วยแผ่นโลหะบาง ๆ สองแผ่นที่ยึดติดกับวัสดุหลักที่มีน้ำหนักเบา แผ่นปิดผิวโดยทั่วไปมีความหนา 0.4 มม. ถึง 0.8 มม. และอาจเป็นเหล็กชุบสังกะสี เหล็กเคลือบสี เหล็กเคลือบ Al-Zn หรือโลหะผสมอลูมิเนียม วัสดุหลักถูกเลือกโดยพิจารณาจากความปลอดภัยจากอัคคีภัย ฉนวนกันความร้อน และข้อกำหนดด้านงบประมาณ ตัวเลือกหลักทั่วไป ได้แก่ ใยหิน โพลียูรีเทนแข็ง (PU) และโพลีสไตรีน (EPS) ส่วนปิดหน้าและแกนกลางจะยึดติดด้วยกาว ทำให้เกิดโครงสร้างผิวที่รับแรงกดทับ พื้นผิวโลหะมีแรงดึงและแรงอัด ในขณะที่แกนกลางจะถ่ายโอนความเค้นเฉือนและแยกส่วนด้านหน้าออกจากกัน ส่งผลให้มีความแข็งแกร่งในการดัดงอสูงเมื่อเทียบกับน้ำหนักของแผง
แผงแซนวิชขนหินบนหลังคาโดยทั่วไปมีความหนา 50 มม. ถึง 200 มม. และมีความกว้างที่มีประสิทธิภาพ 900 มม. ถึง 1,000 มม. แผงแซนวิช PU มีความหนาตั้งแต่ 30 มม. ถึง 100 มม. โดยมีความกว้างที่มีประสิทธิภาพ 1,000 มม. แผงแซนด์วิช EPS มีความหนาตั้งแต่ 50 มม. ถึง 250 มม. โดยมีความกว้างใช้งานจริง 1150 มม. หรือ 1200 มม. โดยทั่วไปความยาวของแผงจะสูงถึง 12,000 มม. และสามารถผลิตความยาวที่กำหนดเองได้ตามความต้องการของโครงการ
| ตัวบ่งชี้ประสิทธิภาพ | แกนโพลียูรีเทน (PU) | แกนขนหิน | แกนโพลีสไตรีน (EPS) | การอ้างอิงมาตรฐาน |
|---|---|---|---|---|
| ความหนาแน่นของแกนกลาง | ≥30 กก./ลบ.ม | ≥100กก./ลบ.ม | ≥18 กก./ลบ.ม | เจซี/ที 868 / 869 / 689 |
| การนำความร้อน | ≤0.027 วัตต์/(เมตร·เคลวิน) | ≤0.045 วัตต์/(เมตร·เคลวิน) | ≤0.041 วัตต์/(เมตร·เคลวิน) | วัดที่อุณหภูมิแวดล้อม |
| ความแข็งแกร่งของพันธบัตร | ≥0.09เมกะปาสคาล | >0.06 เมกะปาสคาล | >0.1 เมกะปาสคาล | ระหว่างหันหน้าไปทางแกนกลาง |
| ประสิทธิภาพการเผาไหม้ | คลาส B1 | คลาส A (ไม่ติดไฟ) | คลาส B2 | กิกะไบต์ 8624 |
| คะแนนการทนไฟ | ไม่ระบุ | ≥60นาทีสำหรับความหนา ≥80มม | ไม่ระบุ | ตรวจสอบโดยการทดสอบไฟ |
| ความสามารถในการรับแรงดัดงอ | ≥0.5 กิโลนิวตัน/ม. ที่ L₀/200 | ≥0.5 กิโลนิวตัน/ม. ที่ L₀/250 | ≥0.5 กิโลนิวตัน/ม. ที่ L₀/250 | ขีดจำกัดการโก่งตัว |
| ความหนาทั่วไป | 30–100 มม | 50–200 มม | 50–250 มม | ปรับแต่งได้ |
| ความกว้างที่มีประสิทธิภาพ | 1,000 มม | 900–1,000 มม | 1150–1200 มม | ความกว้างมาตรฐาน |
แผงมีลักษณะเหมือนไอบีม พื้นผิวโลหะทำหน้าที่เป็นหน้าแปลน เพื่อรองรับแรงดึงและแรงอัด แกนกลางทำหน้าที่เป็นแผ่นใยในการถ่ายเทแรงเฉือน การเพิ่มความหนาของแกนจะช่วยเพิ่มความแข็งแกร่งในการดัดงอโดยไม่เพิ่มน้ำหนักอย่างมีนัยสำคัญ เนื่องจากความหนาแน่นของแกนต่ำ ทั้งสามประเภทแกนจะต้องเป็นไปตามความสามารถในการรับแรงดัดงอขั้นต่ำ 0.5 kN/m ภายใต้ขีดจำกัดการโก่งตัวที่ระบุ ขนหินและแผง EPS ทดสอบที่ L₀/250 ในขณะที่แผง PU ทดสอบที่ L₀/200
ข้อกำหนดด้านความแข็งแรงของพันธะแตกต่างกันไปตามประเภทของแกน แผง EPS ต้องการความแข็งแรงของพันธะที่สูงกว่า 0.1 MPa, แผง PU อย่างน้อย 0.09 MPa และแผงใยหินที่สูงกว่า 0.06 MPa ในระหว่างการทดสอบการลอก วัสดุแกนกลางที่เหลืออยู่บนผิวหน้าจะต้องมีการกระจายเท่าๆ กัน และครอบคลุมพื้นที่อย่างน้อย 85% ของพื้นที่การยึดติด ข้อกำหนดนี้ช่วยยืนยันว่าพื้นผิวและแกนกลางยังคงทำงานเป็นหน่วยเดียว
พฤติกรรมไฟถูกกำหนดโดยแกนกลางเป็นหลัก แกนใยหินไม่ติดไฟ และให้คะแนนการทนไฟอย่างน้อย 60 นาที เมื่อความหนา 80 มม. ขึ้นไป แกน PU สามารถเข้าถึงระดับการหน่วงไฟคลาส B1 แกน EPS ได้รับการจัดอันดับคลาส B2 และจำกัดเฉพาะพื้นที่ที่มีข้อกำหนดด้านความปลอดภัยจากอัคคีภัยต่ำ รหัสไฟของโครงการควรเป็นแนวทางในการเลือกแกนหลัก
แกน PU มีค่าการนำความร้อนต่ำสุดที่ 0.027 W/(m·K) หรือน้อยกว่า ตามด้วย EPS ที่ 0.041 W/(m·K) และใยหินที่ 0.045 W/(m·K) การเลือกควรสร้างสมดุลระหว่างเป้าหมายฉนวน ระดับการยิง และงบประมาณ สำหรับข้อกำหนดด้านฉนวนที่กำหนด แผง PU อาจบางกว่าแผง EPS หรือแผ่นใยหิน
แผงแกนใยหินเหมาะสำหรับอาคารที่ต้องใช้วัสดุห่อหุ้มที่ไม่ติดไฟ เช่น โรงงานอุตสาหกรรมที่มีความเสี่ยงต่อการเกิดไฟไหม้สูง อาคารสาธารณะ ห้องปลอดเชื้อ และพื้นที่ที่ข้อบังคับเรื่องอัคคีภัยกำหนดให้วัสดุประเภท A อีกทั้งยังดูดซับเสียงได้ดี ซึ่งมีประโยชน์ในสภาพแวดล้อมที่มีเสียงดัง
แผงแกน PU เหมาะสำหรับโครงการที่ต้องการฉนวนกันความร้อนสูงสุดภายในความหนาจำกัด เช่น ห้องเย็น คลังสินค้าควบคุมอุณหภูมิ และอาคารประหยัดพลังงาน ระดับการกันไฟ B1 ทำให้เป็นที่ยอมรับในการใช้งานหลายประเภท แต่กฎข้อบังคับด้านอัคคีภัยในท้องถิ่นควรได้รับการยืนยัน
แผงแกน EPS เป็นตัวเลือกที่ประหยัดสำหรับอาคารที่มีข้อกำหนดด้านความปลอดภัยจากอัคคีภัยต่ำ เช่น โครงสร้างชั่วคราว อาคารเกษตรกรรม และคลังสินค้าบางแห่ง ให้ฉนวนที่ดีในราคาที่ต่ำกว่า แต่ระดับ B2 จำกัดการใช้งานในพื้นที่ที่มีคนอยู่หรือมีความเสี่ยงสูง
ใยหินเป็นตัวเลือกเดียวที่ไม่ติดไฟจากทั้งสามแบบ และให้ความต้านทานไฟสูงสุด PU สามารถบรรลุ B1 ในขณะที่ EPS อยู่ที่ B2 สำหรับอาคารที่มีกฎการป้องกันอัคคีภัยที่เข้มงวด มักจะต้องใช้ขนหิน
ใช่ แผงแซนวิชสามารถใช้ได้กับทั้งผนังและหลังคา แต่แผงหลังคาอาจต้องการคุณสมบัติเพิ่มเติม เช่น โครงสร้างที่แข็งแรงขึ้น การออกแบบการระบายน้ำที่ดีขึ้น และความต้านทานการยกตัวของลมที่สูงขึ้น ยืนยันกับผู้ผลิตว่าแผงที่เลือกนั้นตรงตามข้อกำหนดการรับน้ำหนักของหลังคา
PU มีฉนวนกันความร้อนที่ดีกว่าต่อความหนาของหน่วยและมีความแข็งแรงในการยึดเกาะสูงกว่า แต่มีราคาสูงกว่า EPS เบากว่าและราคาถูกกว่า หากสามารถตอบสนองเป้าหมายของฉนวนได้ด้วยแผง EPS ที่หนาขึ้น อาจเป็นทางเลือกที่ประหยัดกว่า การคำนวณทางความร้อนควรเป็นแนวทางในการตัดสินใจ
มาตรฐานที่เกี่ยวข้อง ได้แก่ JC/T 868 สำหรับแผงแซนวิชโพลียูรีเทนหน้าโลหะ JC/T 869 สำหรับแผงแซนวิชขนหินหน้าโลหะ และ JC/T 689 สำหรับแผงแซนวิชโพลีสไตรีนหน้าโลหะ ข้อกำหนดโครงการและเกณฑ์การยอมรับควรอ้างอิงถึงเอกสารเหล่านี้
