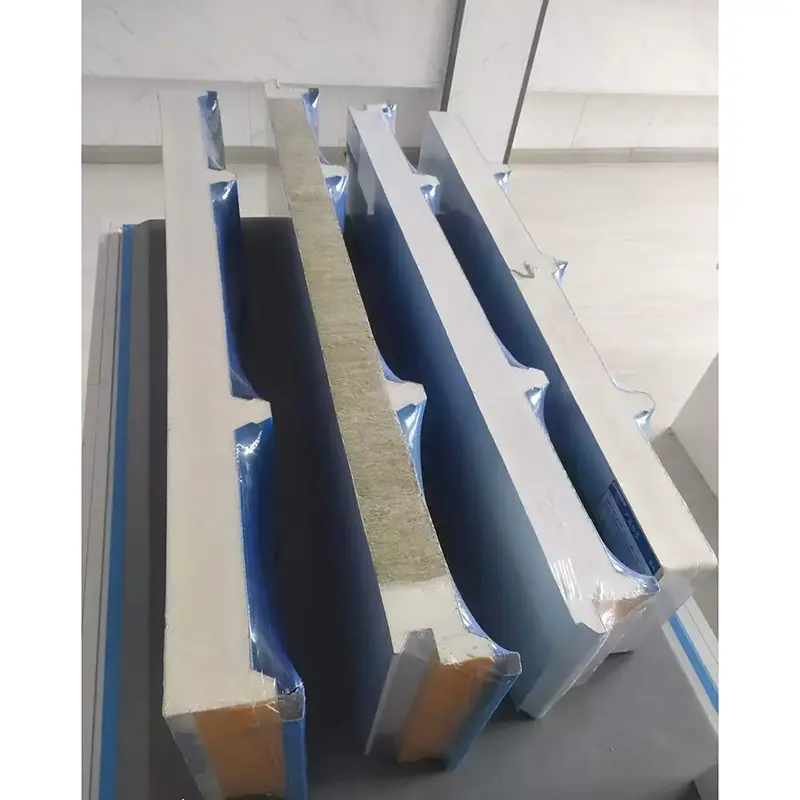

แผงแซนวิชโพลียูรีเทนเป็นแผงคอมโพสิตที่ผลิตด้วยกระบวนการต่อเนื่อง แผงประกอบด้วยแกนโฟมโพลียูรีเทนแข็งที่เชื่อมติดกันระหว่างแผ่นโลหะสองแผ่น วัสดุปิดผิวได้แก่ เหล็กเคลือบสี เหล็กกัลวาไนซ์ เหล็กเคลือบ Al-Zn หรือสแตนเลส หลังจากที่แผ่นโลหะขึ้นรูปเป็นม้วนแล้ว จะมีการฉีดสารทำให้เกิดฟองโพลียูรีเทนเข้าไประหว่างแผ่นโลหะเหล่านั้น การเกิดฟองและการบ่มที่อุณหภูมิสูงจะสร้างพันธะที่แข็งแกร่งระหว่างแกนกลางและส่วนปิดผิว การผลิตเกิดขึ้นบนเส้นต่อเนื่องที่ควบคุมด้วยคอมพิวเตอร์เต็มรูปแบบ ซึ่งช่วยรักษาความหนาแน่นของแกนที่สม่ำเสมอและการยึดเกาะที่สม่ำเสมอ
โดยทั่วไปแล้วพื้นผิวเหล็กเคลือบสีจะมีความหนาตั้งแต่ 0.4 มม. ถึง 0.8 มม. สารเคลือบพื้นผิวที่มีจำหน่าย ได้แก่ โพลีเอสเตอร์ (PE) และฟลูออโรคาร์บอน PVDF แกนโพลียูรีเทนแข็งมีความหนาแน่น 30 กก./ลบ.ม. ถึง 80 กก./ลบ.ม. และมีปริมาณเซลล์ปิดมากกว่า 95% ถึง 97% แกนกลางประกอบด้วยเซลล์ปิดผนึกอิสระจำนวนมากที่จำกัดการเคลื่อนที่ของอากาศและลดการถ่ายเทความร้อนแบบพาความร้อน ค่าการนำความร้อนของแกนอยู่ระหว่าง 0.017 W/(m·K) ถึง 0.024 W/(m·K) ภายใต้ข้อกำหนดการประหยัดพลังงานเดียวกัน แผงแซนวิชโพลียูรีเทนหนา 20 มม. ให้ฉนวนกันความร้อนเทียบเท่ากับแผงโพลีสไตรีนหนา 50 มม.

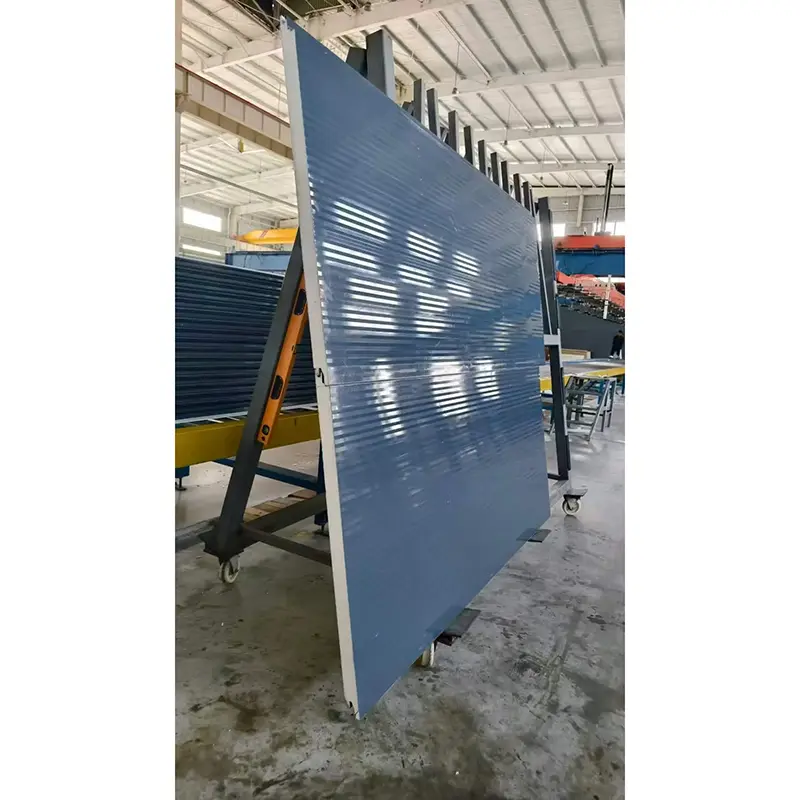

ความกว้างของแผงที่มีประสิทธิภาพมาตรฐานคือ 1,000 มม. ความหนาทั่วไปคือ 50 มม., 75 มม., 100 มม., 150 มม. และ 200 มม. โดยสามารถปรับแต่งได้ โปรไฟล์แผงประกอบด้วยรูปแบบแบน ไมโครริบด์ คลื่นน้ำ และสามเหลี่ยม ช่วยให้สถาปนิกสามารถออกแบบซุ้มได้ตามความต้องการที่แตกต่างกัน
| ตัวบ่งชี้ประสิทธิภาพ | พารามิเตอร์ / ข้อมูลจำเพาะ | พื้นฐานหรือข้อสังเกต |
|---|---|---|
| มาตรฐานผู้บริหาร | กิกะไบต์/ที 23932-2009 | แผงแซนวิชฉนวนกันความร้อนหน้าโลหะสำหรับการใช้งานในอาคาร |
| หันหน้าไปทางวัสดุ | เหล็กเคลือบสี / เหล็กกัลวาไนซ์ / สแตนเลส / อะลูมิเนียม | ความหนา 0.4–0.8 มม |
| วัสดุหลัก | โพลียูรีเทนชนิดแข็ง (PU/PIR) | ความหนาแน่น 30–80 กก./ลบ.ม |
| การนำความร้อน | 0.017–0.024 วัตต์/(เมตร·เค) | ผลิตภัณฑ์ที่มีความนำไฟฟ้าต่ำสามารถเข้าถึง 0.017–0.019 W/(m·K) |
| ความแข็งแกร่งของพันธบัตร | ≥0.09เมกะปาสคาล | ระหว่างหันหน้าไปทางแกนกลาง |
| ความสามารถในการรับแรงดัดงอ | ≥0.5 kN/m² ที่ระยะโก่ง L₀/200 | ข้อกำหนดขั้นต่ำมาตรฐาน |
| เนื้อหาเซลล์ปิด | ≥95% | มากถึง 100% ในบริเวณที่มีผิวหนังตัวเอง |
| ประสิทธิภาพการยิง | คลาส B1 (สารหน่วงไฟ) | ดัชนีออกซิเจน ≥30% |
| ความกว้างที่มีประสิทธิภาพ | 1,000 มม | มาตรฐาน |
| ความหนาทั่วไป | 50 / 75 / 100 / 150 / 200 มม | ปรับแต่งได้ |
แผงแซนวิชโพลียูรีเทนมีค่าการนำความร้อนต่ำเมื่อเทียบกับวัสดุฉนวนอื่นๆ ระบบโพลียูรีเทนการนำไฟฟ้าต่ำยุคถัดไปสามารถให้ค่าการนำความร้อนได้ตั้งแต่ 0.017 W/(m·K) ถึง 0.019 W/(m·K) ซึ่งดีกว่าโพลียูรีเทนสูตรดั้งเดิมประมาณ 20% สำหรับพื้นที่อาคารและความหนาของแผงที่กำหนด การใช้แผงที่มีความนำไฟฟ้าต่ำอาจลดการใช้พลังงานต่อปีได้ประมาณ 13.6% แผงแซนวิชโพลียูรีเทนที่ผลิตโดย Xinjiang Gangzhisheng มีค่าการนำความร้อนที่วัดได้ต่ำเพียง 0.024 W/(m·K) แผงเหล่านี้ถูกนำมาใช้ในโครงการมากกว่าร้อยโครงการ รวมถึงโรงไฟฟ้า Korla Guoxin และ Xinjiang Tianshan Aluminium
ประสิทธิภาพการเผาไหม้ของแผงแซนวิชโพลียูรีเทนเหล่านี้เป็นไปตามมาตรฐานสารหน่วงไฟคลาส B1 โดยมีดัชนีออกซิเจน 30% หรือสูงกว่า โพลียูรีเทนเป็นวัสดุเทอร์โมเซตติง เมื่อสัมผัสกับไฟ พื้นผิวจะก่อตัวเป็นชั้นคาร์บอไนซ์ และไม่ละลายหรือก่อให้เกิดหยดที่ลุกไหม้ ซึ่งช่วยชะลอการแพร่กระจายของเปลวไฟ โครงการห้องเย็น Shanxi Xinhui Food ซึ่งมีพื้นที่เกือบ 30,000 ตารางเมตร ใช้แผงแซนวิชโพลียูรีเทนที่มีวัสดุแกนหลัก BASF Elastopir® SBI B1 วัสดุนี้มีสารหน่วงไฟสูงและตรงตามข้อกำหนดด้านความปลอดภัยจากอัคคีภัยสำหรับห้องเย็นขนาดใหญ่
ความแข็งแรงพันธะระหว่างแผ่นปิดผิวและแกนโพลียูรีเทนไม่น้อยกว่า 0.09 MPa ความสามารถในการรับน้ำหนักดัดงอได้อย่างน้อย 0.5 kN/m² ที่ระยะโก่ง L₀/200 กระบวนการผลิตอย่างต่อเนื่องช่วยให้มั่นใจได้ถึงการยึดติดที่ปลอดภัย ซึ่งช่วยลดความเสี่ยงของการหลุดล่อนหรือพองตัวในระหว่างการใช้งานในระยะยาว
ปริมาณเซลล์ปิดของโฟมโพลียูรีเทนแข็งเกิน 95% และสามารถเข้าถึงได้ 100% ในบริเวณที่มีผิวหนังตัวเอง ส่งผลให้การดูดซึมน้ำต่ำมากและช่วยป้องกันน้ำฝนและการควบแน่นไม่ให้ทะลุแผง วัสดุมีความคงตัวของขนาดโดยมีการเปลี่ยนแปลงต่ำกว่า 1% ภายใต้ความผันผวนของอุณหภูมิ ±30°C ซึ่งช่วยลดความเสี่ยงของการแตกร้าวที่เกิดจากการขยายตัวหรือการหดตัวเนื่องจากความร้อน เหมาะสำหรับสภาพแวดล้อมที่มีอุณหภูมิในการทำงานตั้งแต่ -170°C ถึง +100°C
ในปี 2025 โครงการ Shanxi Xinhui Food กลายเป็นโครงการแรกในจีนที่ใช้แผงแซนวิชโพลียูรีเทนการนำความร้อนต่ำในโรงงานห้องเย็น โครงการนี้เป็นความร่วมมือระหว่าง BASF และ Master Cold Chain ประกอบด้วยพื้นที่ส่วนบุคคลมากกว่า 50 แห่ง เช่น คลังสินค้าช่องสูงแบบอัตโนมัติขนาด 22.7 เมตร ห้องแช่แข็งแบบแช่แข็งและแช่แข็งแบบมาตรฐาน และเวิร์กช็อปการประมวลผล มีการใช้แผงเกือบ 30,000 ตร.ม. โดยมีตัวเลือกการหันหน้า เช่น สเตนเลสด้านเดียว สเตนเลสสองด้าน และเหล็กเคลือบสีสองด้าน โครงงานนี้ให้การตรวจสอบในทางปฏิบัติของฉนวนกันความร้อนและประสิทธิภาพความปลอดภัยจากอัคคีภัยของแผงแซนวิชโพลียูรีเทนในสภาพแวดล้อมโซ่เย็นที่อุณหภูมิต่ำเป็นพิเศษ
ทั้ง PU (โพลียูรีเทน) และ PIR (โพลีไอโซไซยานูเรต) เป็นแกนโฟมแข็ง PIR มีการปรับเปลี่ยนโครงสร้างทางเคมีซึ่งให้ประสิทธิภาพการทนไฟที่ดีขึ้นและทนต่ออุณหภูมิที่สูงขึ้นเมื่อเทียบกับ PU มาตรฐาน สำหรับการใช้งานที่มีข้อกำหนดด้านความปลอดภัยจากอัคคีภัยที่เข้มงวดมากขึ้น มักแนะนำให้ใช้แกน PIR
แผงแซนวิชโพลียูรีเทนที่มีระดับการกันไฟ B1 สามารถใช้ได้ในอาคารหลายประเภท แต่ต้องตรวจสอบรหัสอาคารในท้องถิ่นและกฎข้อบังคับเรื่องอัคคีภัยก่อน สำหรับอาคารสูงหรือพื้นที่ที่มีข้อกำหนดด้านความปลอดภัยจากอัคคีภัยโดยเฉพาะ จำเป็นต้องมีการประเมินเฉพาะโครงการ
ความหนาของแผงขึ้นอยู่กับอุณหภูมิภายใน สภาพแวดล้อม และเป้าหมายประสิทธิภาพการใช้พลังงานที่ต้องการ ควรทำการคำนวณทางความร้อนสำหรับโครงการเฉพาะ ความหนาทั่วไปสำหรับห้องเย็นมีตั้งแต่ 100 มม. ถึง 200 มม.
แนะนำให้ตรวจสอบด้วยสายตาเป็นประจำเพื่อตรวจสอบความเสียหายของพื้นผิว ความล้มเหลวของน้ำยาซีลข้อต่อ หรือการกัดกร่อนของตัวยึด รอยขีดข่วนเล็กน้อยบนพื้นผิวเหล็กเคลือบควรทาสีทับด้วยสีที่เข้ากันได้เพื่อป้องกันการกัดกร่อน รักษาเส้นทางระบายน้ำให้ชัดเจนเพื่อหลีกเลี่ยงการสะสมของน้ำ
มีการตรวจสอบวัตถุดิบที่เข้ามาในแต่ละชุด รวมถึงความหนาของผิวโลหะ ประเภทการเคลือบ และคุณภาพวัตถุดิบโพลียูรีเทน ในระหว่างการผลิต จะมีการตรวจสอบความหนาแน่นของแกน ความหนาของแผง และความแข็งแรงของการยึดเกาะ แผงสำเร็จรูปจะได้รับการตรวจสอบความถูกต้องของมิติ คุณภาพพื้นผิว และบรรจุภัณฑ์ก่อนจัดส่ง มีรายงานการตรวจสอบโรงงานตาม GB/T 23932-2009 และสามารถจัดทำรายงานการทดสอบประเภทบุคคลที่สามได้ตามคำขอของโครงการ
แผงแซนวิชโพลียูรีเทนบางชนิดมีจำหน่ายโดยใช้วัตถุดิบที่มีความสมดุลของชีวมวล ตัวอย่างเช่น BASF และ Master ได้ร่วมมือกันเกี่ยวกับแผงแซนวิชโพลียูรีเทน Biomass Balance (BMB) ที่ได้รับการรับรอง ISCC PLUS แนวทางนี้ช่วยลดการปล่อยก๊าซคาร์บอนไดออกไซด์ของกระบวนการผลิตแผงในขณะที่ยังคงรักษาประสิทธิภาพของผลิตภัณฑ์ไว้เหมือนเดิม แผงยังสามารถออกแบบสำหรับการถอดแยกชิ้นส่วนและรีไซเคิลเมื่อสิ้นสุดอายุการใช้งาน ขึ้นอยู่กับการผสมผสานวัสดุที่หุ้มหน้าและแกนกลาง
