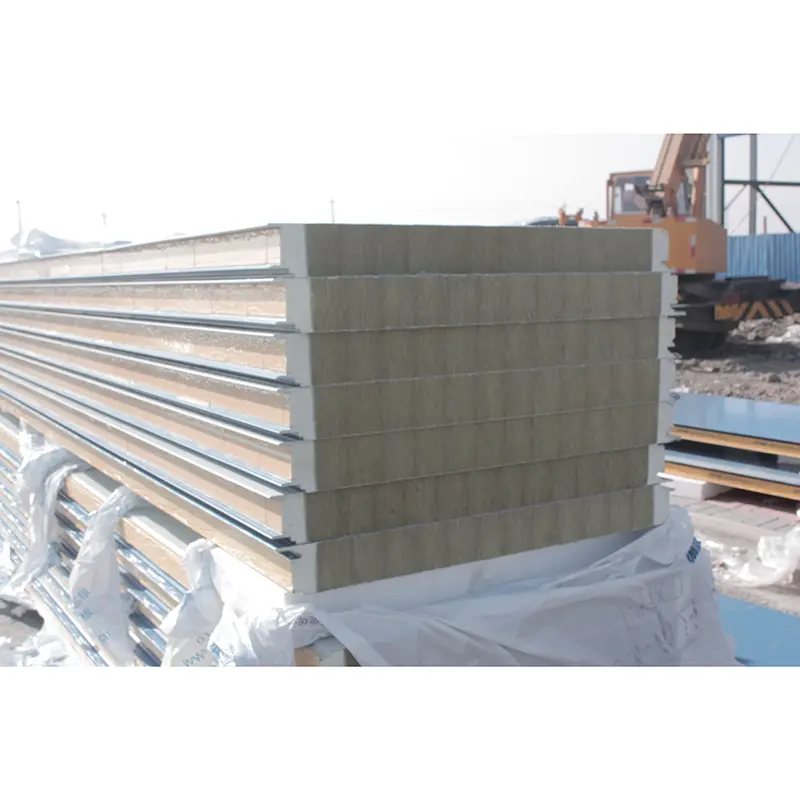

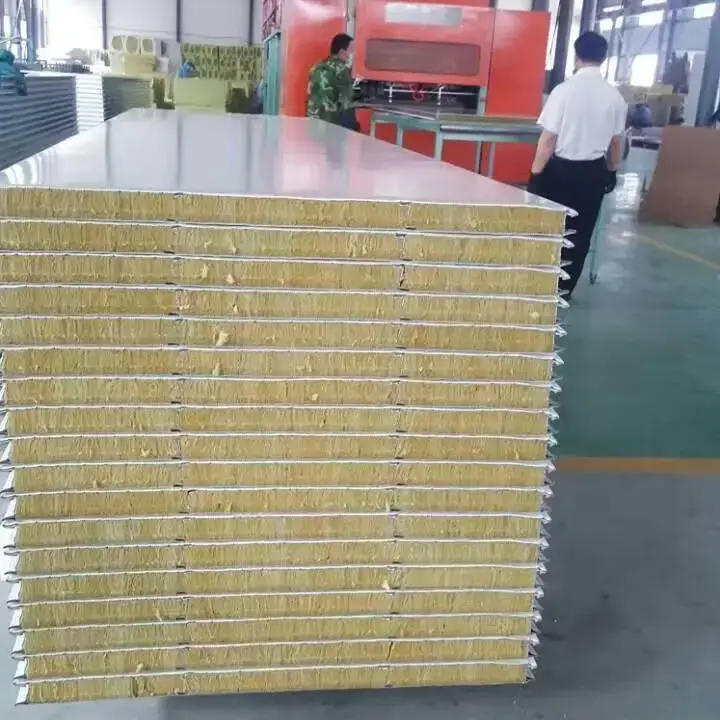

แผงแซนด์วิชขนหินเป็นแผงคอมโพสิตที่ประกอบด้วยส่วนหน้าของโลหะและแกนขนหิน แกนกลางผลิตจากแร่ธรรมชาติ เช่น หินบะซอลต์และโดโลไมต์ ซึ่งถูกหลอมที่อุณหภูมิสูง ทำให้เกิดเส้นใยโดยกระบวนการหมุนเหวี่ยงสี่ลูกกลิ้ง บำบัดด้วยสารยึดเกาะและสารกันน้ำ จากนั้นจึงบ่มเป็นเส้น ก่อนการเคลือบ แถบแกนจะถูกตัดและหมุน 90 องศา เพื่อให้การวางแนวของเส้นใยตั้งฉากกับพื้นผิวแผง สิ่งนี้จะช่วยเพิ่มกำลังรับแรงอัดและความแข็งแกร่งในการรับแรงดัดงอ
วัสดุปิดผิว ได้แก่ เหล็กเคลือบสี เหล็กกัลวาไนซ์ หรือเหล็กเคลือบโลหะผสม Al-Zn ที่มีความหนาตั้งแต่ 0.4 มม. ถึง 0.8 มม. สารเคลือบพื้นผิวที่มีจำหน่าย ได้แก่ โพลีเอสเตอร์ (PE), โพลีเอสเตอร์ดัดแปลงด้วยซิลิโคน (SMP), โพลีเอสเตอร์ที่มีความทนทานสูง (HDP) หรือฟลูออโรคาร์บอน PVDF ความหนาแน่นของแกนขนสัตว์หินอยู่ในช่วงตั้งแต่ 100 กก./ลบ.ม. ถึง 150 กก./ลบ.ม. โดยที่ 120 กก./ลบ.ม. เป็นตัวเลือกมาตรฐาน แกนถูกยึดติดกับพื้นผิวโลหะด้วยกาวที่มีความแข็งแรงสูงเพื่อสร้างแผงแบบรวม

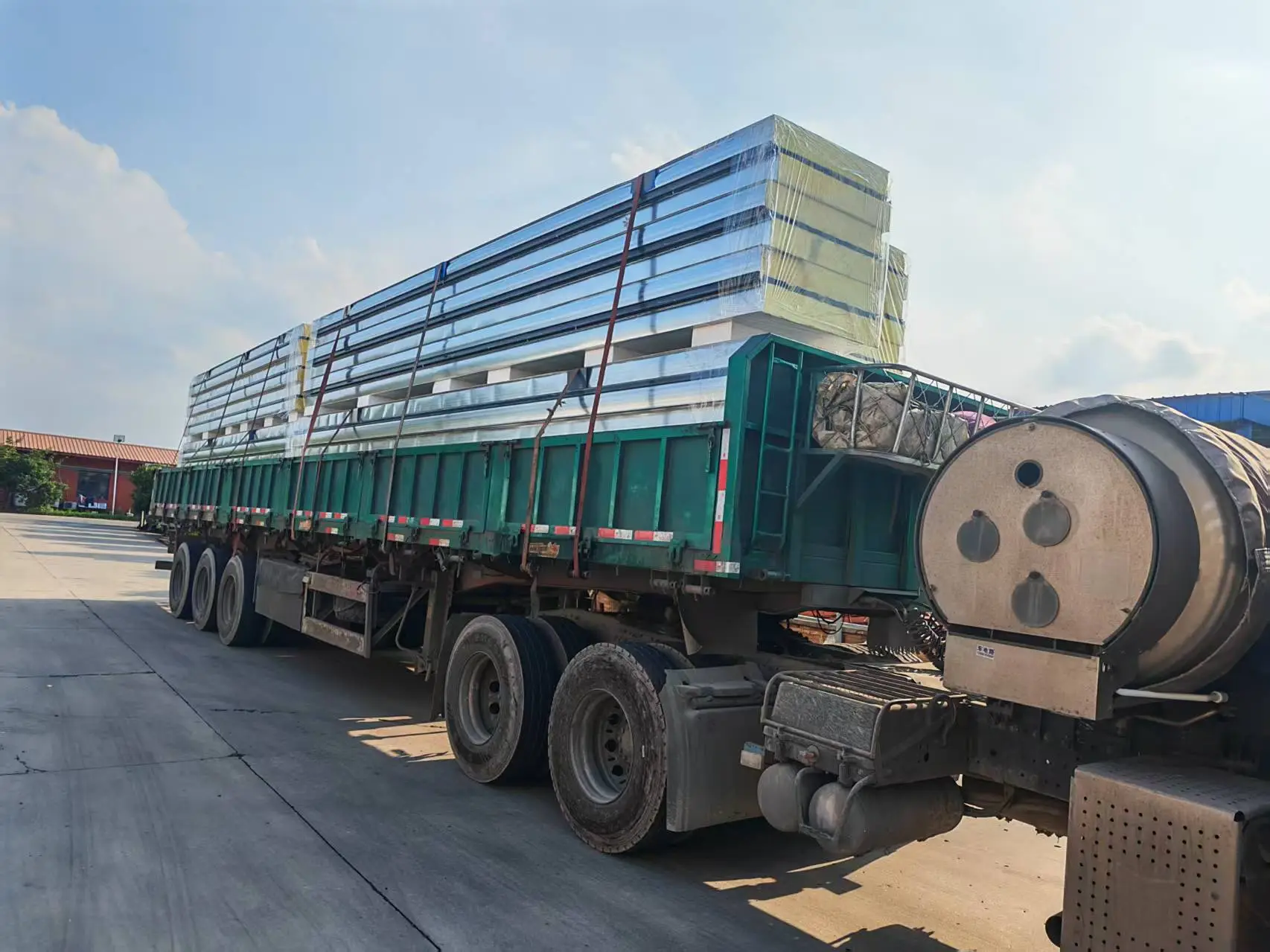

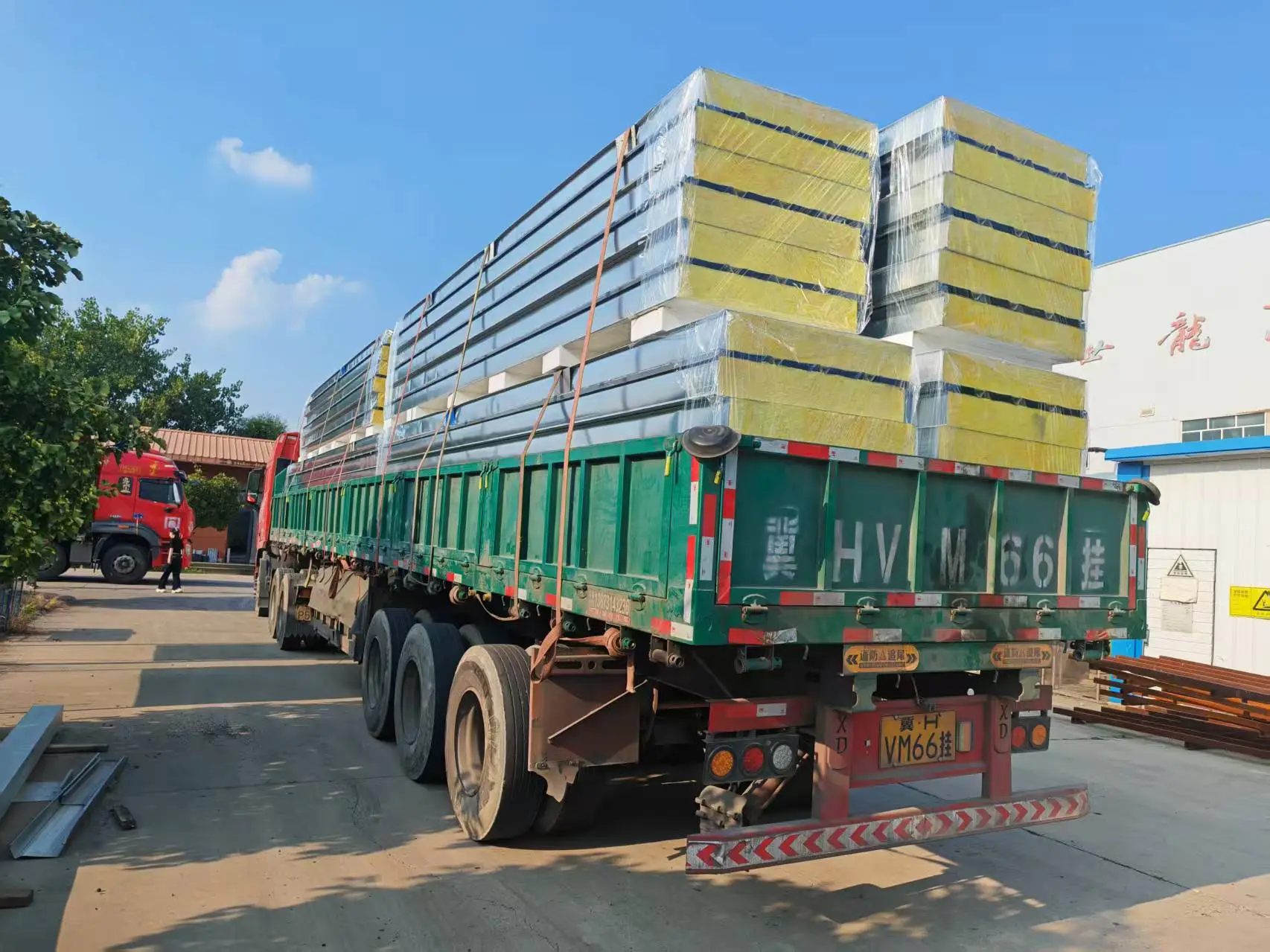

ความหนาของแผงสามารถปรับแต่งได้ตั้งแต่ 50 มม. ถึง 150 มม. ตามความต้องการของโครงการ ความกว้างที่มีประสิทธิภาพโดยทั่วไปคือ 900 มม. หรือ 1,000 มม. โดยที่ 1,000 มม. ใช้สำหรับโปรไฟล์ลูกฟูก ความยาวแผงสามารถเข้าถึงได้สูงสุด 15,000 มม. ขึ้นอยู่กับสภาพการขนส่ง
| ตัวบ่งชี้ประสิทธิภาพ | พารามิเตอร์ / ข้อมูลจำเพาะ | พื้นฐานหรือข้อสังเกต |
|---|---|---|
| มาตรฐานผู้บริหาร | กิกะไบต์/ที 23932-2009 | แผงแซนด์วิชฉนวนกันความร้อนหน้าโลหะสำหรับใช้ในอาคาร |
| หันหน้าไปทางวัสดุ | เหล็กเคลือบสี / เหล็กกัลวาไนซ์ / เหล็กเคลือบ Al-Zn | ความหนา 0.4–0.8 มม |
| วัสดุหลัก | ขนหิน (เส้นใยบะซอลต์) | เส้นใยตั้งฉากกับพื้นผิวแผง ไม่รวมเนื้อหาขนตะกรัน |
| ความหนาแน่นของแกนกลาง | 100–150 กก./ลบ.ม | มาตรฐาน 120 กก./ลบ.ม |
| การนำความร้อน | ≤0.043 วัตต์/(เมตร·เคลวิน) | วัดที่อุณหภูมิแวดล้อม |
| ความแข็งแกร่งของพันธบัตร | >0.06 เมกะปาสคาล | ระหว่างหันหน้าไปทางแกนกลาง |
| บริเวณลอกบอนด์ | ≥85% | ต่อพื้นผิวที่ปอกเปลือก |
| ความสามารถในการรับแรงดัดงอ | ≥0.5 kN/m² ที่ระยะโก่ง L₀/250 | ข้อกำหนดขั้นต่ำมาตรฐาน |
| ประสิทธิภาพการเผาไหม้ | คลาส A (ไม่ติดไฟ) | GB 8624 คลาส A (A1) |
| คะแนนการทนไฟ | 50 มม. ≥ 60 นาที; 100 มม. ≥ 120 นาที; 150 มม. ≥ 180 นาที | ตรวจสอบโดยการทดสอบการทนไฟ |
| ความหนาทั่วไป | 50–150 มม | ปรับแต่งได้ |
| ความกว้างที่มีประสิทธิภาพ | 900–1,000 มม | ลิ้นและร่อง 900–1,000 มม. กระดาษลูกฟูก 1,000 มม |
แกนใยหินเป็นวัสดุเส้นใยอนินทรีย์ที่ตรงตามมาตรฐาน GB 8624 Class A (A1) ที่ไม่ติดไฟ การทดสอบการทนไฟยืนยันว่าแผงแซนวิชขนหินหนา 50 มม. ให้ระยะเวลาการทนไฟอย่างน้อย 60 นาที แผงแซนวิชขนาด 100 มม. อย่างน้อย 120 นาที และแผงแซนวิชขนาด 150 มม. อย่างน้อย 180 นาที แกนสามารถทนต่ออุณหภูมิที่สูงกว่า 1,000°C มันไม่เผาไหม้ ละลาย หรือผลิตหยดหลอมเหลวเมื่อสัมผัสกับไฟ และไม่ปล่อยควันพิษ ประสิทธิภาพนี้ตรงตามข้อกำหนดด้านความปลอดภัยจากอัคคีภัยสำหรับการสร้างวัสดุห่อหุ้ม รวมถึงข้อกำหนดที่ระบุไว้ในรหัสสำหรับการออกแบบห้องสะอาด โครงการจัดซื้อจัดจ้างสาธารณะโดย Huainan Mining Group กำหนดให้ต้องมีการจัดระดับการทนไฟระดับ A สำหรับแผงแซนวิชขนหิน ซึ่งสะท้อนถึงความต้องการที่สำคัญด้านความปลอดภัยจากอัคคีภัยในการใช้งานทางอุตสาหกรรม
ค่าการนำความร้อนของแกนขนสัตว์หินอยู่ในช่วงตั้งแต่ 0.040 W/(m·K) ถึง 0.048 W/(m·K) โดยมีค่าไม่เกิน 0.043 W/(m·K) ที่อุณหภูมิแวดล้อม แผงแซนวิชขนหินหนา 100 มม. มีค่าสัมประสิทธิ์การถ่ายเทความร้อนไม่เกิน 0.404 W/(m²·K) ซึ่งเป็นไปตามมาตรฐานแห่งชาติโดยตรงในการลดการใช้พลังงานในอาคารถึง 75% แกนขนสัตว์หินถูกนำมาใช้ในระบบผนังและหลังคาของโครงการ BASF Zhanjiang Verbund Site ซึ่งช่วยลดการถ่ายเทความร้อนระหว่างพื้นที่ภายในและภายนอกได้อย่างมีประสิทธิภาพ และลดการใช้พลังงานในพื้นที่โรงงานและสำนักงาน
ความแข็งแรงพันธะระหว่างพื้นผิวโลหะและแกนใยหินจะต้องมากกว่า 0.06 MPa ในการทดสอบการลอก วัสดุแกนกลางที่เหลืออยู่บนพื้นผิวโลหะจะต้องมีการกระจายอย่างสม่ำเสมอและครอบคลุมอย่างน้อย 85% ของพื้นที่ผิวที่ถูกยึดติด เมื่อค่าเบี่ยงเบนช่วงกลางถึง L₀/250 ความสามารถในการรับแรงดัดงอจะต้องไม่น้อยกว่า 0.5 kN/m² สำหรับแผงแซนวิชขนหินทนไฟหนา 100 มม. หนึ่งแผง ความสามารถในการรับแรงดัดงอที่วัดได้สูงถึง 2.68 kN/m² ซึ่งเกินข้อกำหนดขั้นต่ำอย่างมาก ความหนาแน่นของแกน 120 กก./ลบ.ม. และการวางแนวของเส้นใยที่ตั้งฉากกับพื้นผิวแผงทำให้มีความแข็งแกร่งของโครงสร้างและประสิทธิภาพการดัดงอในระหว่างการใช้งานในระยะยาว
โครงสร้างไฟเบอร์ที่มีรูพรุนของแกนใยหินช่วยดูดซับเสียงที่วัดได้ แผงหนา 50 มม. ให้ค่าฉนวนกันเสียงแบบถ่วงน้ำหนักที่ 29 dB ซึ่งช่วยลดเสียงรบกวนภายในอาคารที่เกิดจากฝนหรือลูกเห็บบนหลังคาได้อย่างมีประสิทธิภาพ จากการทดสอบ ISO 354 ประสิทธิภาพการดูดซับเสียงสูงถึง DELTA LA = 15.7 dB(A)
แผงแซนวิชขนหินได้รับการตรวจสอบในหลายโครงการในโลกแห่งความเป็นจริง ไซต์งาน BASF Zhanjiang Verbund ซึ่งเป็นฐานการผลิตแบบครบวงจรที่ใหญ่เป็นอันดับสามของโลกของ BASF Group ได้ใช้ระบบแผงแซนวิชขนหินสำหรับผนังและหลังคาอย่างกว้างขวาง ผลิตภัณฑ์แสดงให้เห็นถึงความต้านทานต่อสภาพอากาศและความเสถียรของโครงสร้างภายใต้สภาพชายฝั่งที่มีความชื้นสูง ความเค็มสูง และการสัมผัสพายุไต้ฝุ่น
โครงการอื่นๆ เช่น สวนสนุกขนาดใหญ่ในเซี่ยงไฮ้ อาคารสูงในกรุงปักกิ่ง และโรงงานอุตสาหกรรมในกว่างโจวและลั่วหยาง ได้ใช้วัสดุดังกล่าวในการปรับปรุงฉนวนกันความร้อน การเก็บเสียง และความปลอดภัยจากอัคคีภัย
โครงการปรับปรุงหลังคาที่อาคารพาณิชย์ Yixing Yunxi และคลังสินค้า Jingtang เกี่ยวข้องกับการเปลี่ยนหลังคาที่มีอยู่ทั้งหมดด้วยแผงแซนวิชขนหิน และการเพิ่มระบบรองรับโลหะเพื่อเสริมสร้างโครงสร้าง ปรับปรุงความสามารถในการรับน้ำหนักโดยรวมและความต้านทานแรงดันลม
แกนใยหินไม่ติดไฟและได้ระดับการทนไฟระดับ A โดยทั่วไปแกนโพลียูรีเทนจะได้รับการจัดอันดับ B1 หรือ B2 สำหรับอาคารที่มีข้อกำหนดด้านความปลอดภัยจากอัคคีภัยสูง เช่น โรงงานอุตสาหกรรม อาคารสาธารณะ และห้องปลอดเชื้อ แผงแซนด์วิชใยหินเป็นตัวเลือกที่น่าเชื่อถือมากกว่า
ขอรายงานการทดสอบจากบุคคลที่สามจากซัพพลายเออร์ และตรวจสอบตัวบ่งชี้สำคัญ เช่น การนำความร้อน ความแข็งแรงของพันธะ พื้นที่ลอก ระดับการทนไฟ และประสิทธิภาพการเผาไหม้ ตามข้อกำหนด GB/T 23932-2009 การตรวจสอบนอกสถานที่ควรรวมถึงความเรียบของพื้นผิว ความสม่ำเสมอของแกนที่ขอบตัด และไม่มีรอยขีดข่วน
แผงที่เคลือบด้วย PVDF หรือ HDP มีอายุการใช้งานนานกว่า 20 ปีภายใต้สภาวะการใช้งานและการบำรุงรักษาตามปกติ อายุการใช้งานจริงขึ้นอยู่กับการกัดกร่อนของสภาพแวดล้อม การสัมผัสรังสียูวี ความเสียหายทางกล และปัจจัยอื่นๆ การตรวจสอบและบำรุงรักษาอย่างสม่ำเสมอสามารถขยายระยะเวลาการบริการได้
ใช่. ความหนา ความยาว สีเคลือบ และประเภทการเคลือบสามารถปรับแต่งได้ ขอแนะนำให้ยืนยันเกณฑ์ความคลาดเคลื่อนในการผลิต ปริมาณการสั่งซื้อขั้นต่ำ และเวลารอสินค้าในการจัดส่งกับผู้ผลิตในระหว่างขั้นตอนการออกแบบ

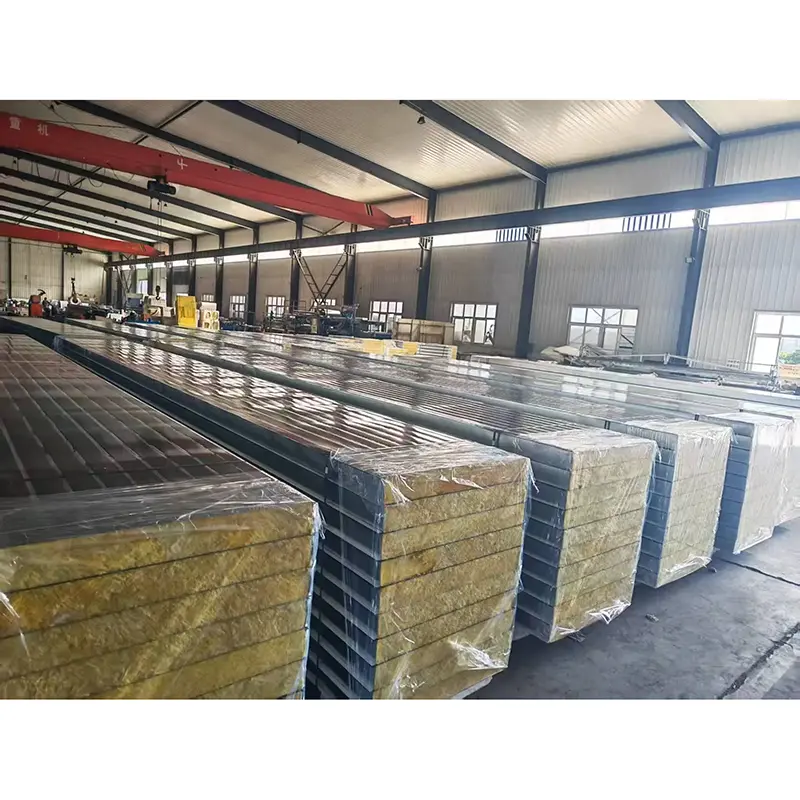

มีการตรวจสอบวัตถุดิบที่เข้ามาในแต่ละชุด รวมถึงความหนาของพื้นผิว การยึดเกาะของสารเคลือบ ความหนาแน่นของแกน และการวางแนวของเส้นใย การตรวจสอบระหว่างกระบวนการครอบคลุมถึงขนาด การยึดติด และคุณภาพพื้นผิว สินค้าสำเร็จรูปจะได้รับการตรวจสอบบรรจุภัณฑ์และซ้อนก่อนจัดส่ง ผลิตภัณฑ์ทั้งหมดสามารถจัดส่งพร้อมรายงานการตรวจสอบโรงงานตาม GB/T 23932-2009 รายงานการทดสอบประเภทบุคคลที่สามยังมีให้ตามคำขอของโครงการ
