แผงคลีนรูมสแตนเลสหรือที่เรียกว่าแผงการทำให้บริสุทธิ์เป็นแผงที่มีโครงสร้างแบบแซนวิชที่ผลิตผ่านกระบวนการคอมโพสิตเซนโบ วัสดุก่อสร้างเป็นผู้จัดหาแผงเหล่านี้สำหรับสภาพแวดล้อมที่มีการควบคุมในอุตสาหกรรมยา การแพทย์ อิเล็กทรอนิกส์ และอาหาร โดยมุ่งเน้นที่ความเข้ากันได้ของวัสดุและประสิทธิภาพในระยะยาว
แผงประกอบด้วยวัสดุที่หันหน้าไปทางโลหะและแกนหลักที่ใช้งานได้ ตัวเลือกการเคลือบ ได้แก่ เหล็กเคลือบสี สแตนเลส อลูมิเนียมอัลลอยด์ และโลหะผสมไทเทเนียม-สังกะสี โดยมีความหนาโดยทั่วไป 0.4–0.8 มม. การเคลือบผิวประกอบด้วย PE (โพลีเอสเตอร์), PVDF (ฟลูออโรคาร์บอน) และ HDP (โพลีเอสเตอร์ที่มีความทนทานสูง) วัสดุหันหน้าได้รับการออกแบบมาเพื่อให้ได้ค่าสัมประสิทธิ์การสะท้อนแสงที่ 0.6–0.8 ซึ่งช่วยรักษาสภาพแสงที่สม่ำเสมอภายในห้องคลีนรูม

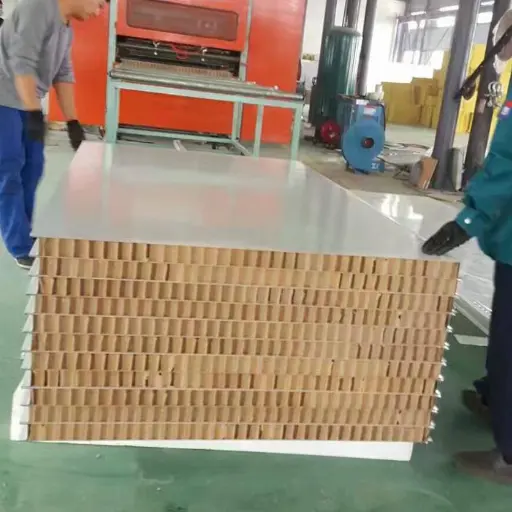

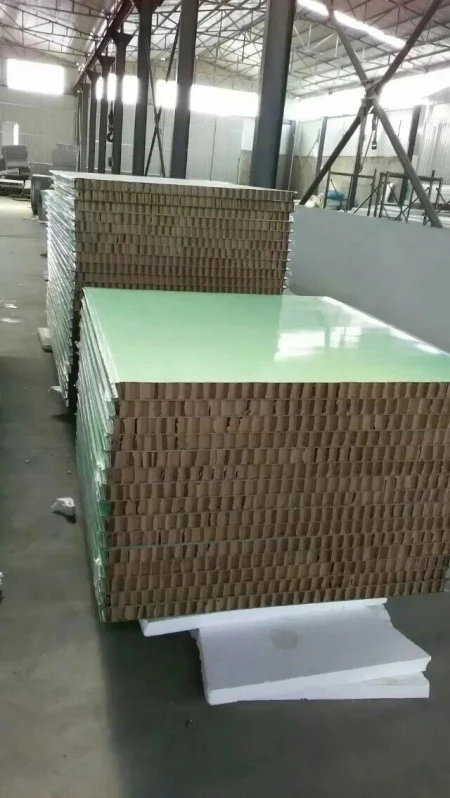

สำหรับผลิตภัณฑ์ที่มีฟังก์ชันต้านจุลชีพ สารต้านจุลชีพจะรวมอยู่ในสารเคลือบ สารเหล่านี้มีจุดมุ่งหมายเพื่อยับยั้งการเจริญเติบโตของแบคทีเรียก่อโรคทั่วไป เช่น Staphylococcus aureus, Escherichia coli และ Pseudomonas aeruginosa วัสดุหลักถูกเลือกตามระดับการติดไฟ ความต้องการด้านความแข็งแรง และความต้องการใช้งาน โดยมีตัวเลือกต่างๆ เช่น ใยหิน ใยหินแก้วแมกนีเซียม รังผึ้งอลูมิเนียม รังผึ้งกระดาษ แมกนีเซียมออกซีซัลเฟต ใยหินดัดแปลงด้วยซิลิคอน และยิปซั่ม
ตารางต่อไปนี้เปรียบเทียบคุณสมบัติที่สำคัญของวัสดุหลักสามชนิดที่ใช้กันทั่วไปสำหรับแผงหนา 50 มม. ค่าทั้งหมดขึ้นอยู่กับการกำหนดค่าการทดสอบในห้องปฏิบัติการมาตรฐาน ประสิทธิภาพที่แท้จริงอาจแตกต่างกันไปขึ้นอยู่กับการก่อสร้างแผงและเงื่อนไขการติดตั้ง
| ประเภทวัสดุหลัก | ความหนาแน่นของแกนกลาง | น้ำหนักแผง (50 มม.) | ความสามารถในการรับแรงดัดงอ (50 มม.) | คะแนนการทนไฟ | ไม่ชอบน้ำ |
|---|---|---|---|---|---|

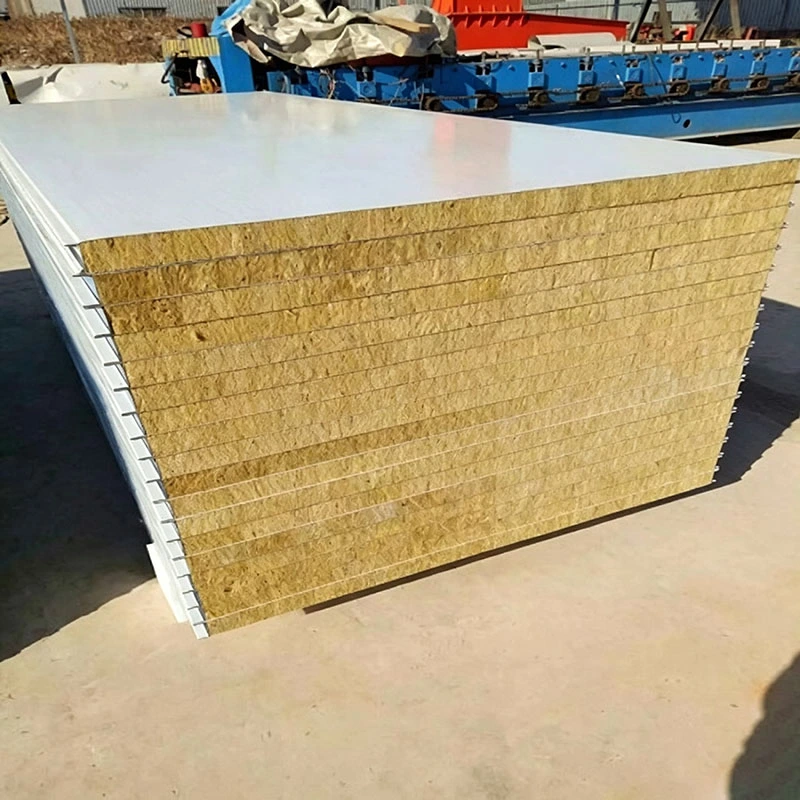

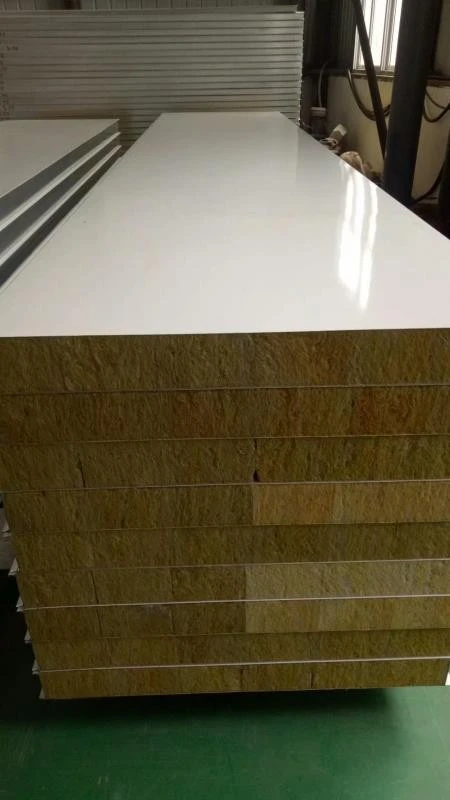

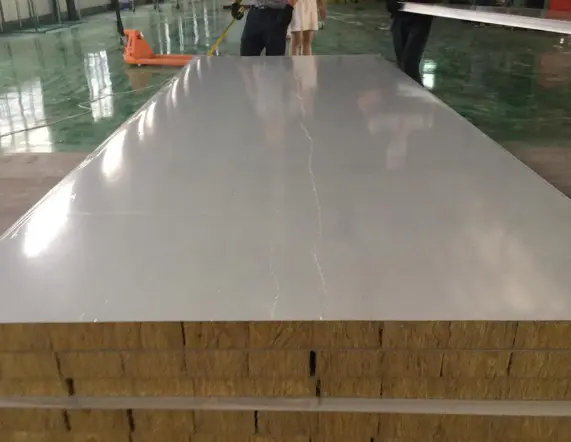

| ขนหิน | 100–120 กก./ลบ.ม | 15–16 กก./ตร.ม | 1.1 กิโลนิวตัน/ตรม | 30 นาที | ≥98% |
| ขนหินแก้วแมกนีเซียม | — | 17–23 กก./ตร.ม | 1.25 กิโลนิวตัน/ตรม | 60 นาที | — |
| อลูมิเนียมรังผึ้ง | — | 10–15 กก./ตร.ม | 1.0 กิโลนิวตัน/ตรม | 41 นาที | — |
ค่าการทนไฟหมายถึงแผงขนาด 50 มม. ในรูปแบบผนังมาตรฐานที่ทดสอบตามวิธีทดสอบการทนไฟที่เกี่ยวข้อง รายงานการทดสอบมีให้บริการตามคำขอ
ความกว้างของแผงมาตรฐานคือ 980 มม. และ 1180 มม. สำหรับประเภทการเชื่อมต่อส่วนกลาง และ 950 มม. และ 1150 มม. สำหรับประเภทลิ้นและร่อง ตัวเลือกความหนาคือ 50 มม., 75 มม., 100 มม. และ 150 มม. พร้อมปรับแต่งได้ ความยาวของแผงผนังอยู่ระหว่าง 100 มม. ถึง 9000 มม. ในขณะที่ความยาวของแผงเพดานอยู่ระหว่าง 100 มม. ถึง 3500 มม.
มีการใช้รูปแบบโครงสร้างหลักสองรูปแบบ แผง "กล่อง" ที่เชื่อมต่อส่วนกลางมีกระดูกงูเหล็กชุบสังกะสีรูปตัว Z ฝังไว้ล่วงหน้าทั้งสี่ด้าน และเชื่อมต่อโดยใช้โปรไฟล์อะลูมิเนียมรูปตัว H แผงลิ้นและร่องใช้การเชื่อมต่อแบบประสานระหว่างตัวผู้และตัวเมียซึ่งช่วยผนึกข้อต่อให้แน่นยิ่งขึ้น ทางเลือกระหว่างแบบฟอร์มเหล่านี้ขึ้นอยู่กับลักษณะข้อต่อที่ต้องการ ประสิทธิภาพการปิดผนึก และลำดับการติดตั้ง
ตามประมวลกฎหมายการออกแบบห้องปลอดยาทางเภสัชกรรม (GB 50457-2019) ระบบพาร์ติชั่นจะต้องทนต่อแรงดันที่แตกต่างกัน 100 Pa และระบบฝ้าเพดานควรมีความสามารถในการรับน้ำหนักอย่างน้อย 120 กิโลกรัม/ตร.ม. ในโรงงาน GMP และสายการผลิตวัคซีน พื้นผิวแผงควรต้านทานกรด ด่าง สเปรย์เกลือ และสารฆ่าเชื้อ เช่น ไฮโดรเจนเปอร์ออกไซด์ที่กลายเป็นไอ (VHP) ช่วยให้มั่นใจถึงความทนทานในระยะยาวภายใต้เกณฑ์วิธีฆ่าเชื้อบ่อยครั้ง
พื้นที่สะอาดทางการแพทย์ เช่น ห้องผ่าตัดและ ICU ต้องใช้พื้นผิวแผงที่เรียบและหนาแน่นพร้อมข้อต่อที่ปิดสนิทเพื่อป้องกันการสะสมของฝุ่นและการเจริญเติบโตของแบคทีเรีย ตัวอย่างเช่น ในโครงการห้องผ่าตัดบางโครงการ มีการระบุแผงคลีนรูมต้านจุลชีพเพื่อรองรับสภาพแวดล้อมที่มีจุลินทรีย์ต่ำ แผงเคลือบล่วงหน้าอนินทรีย์ที่มีซับสเตรตแคลเซียมซิลิเกตและการเคลือบพื้นผิวโพลีเอสเตอร์เป็นทางเลือกหนึ่งสำหรับการตั้งค่าที่มีความต้องการสูงเหล่านี้ โดยทั่วไปมีจำหน่ายในแผ่นขนาด 1220×2440×6 มม.
โรงงานแปรรูปอาหารและครัวกลางต้องเป็นไปตามข้อกำหนดด้านสารต้านจุลชีพและเชื้อราภายใต้ GB 50687-2011 แผงคลีนรูมในสภาพแวดล้อมเหล่านี้ควรทนทานต่อการทำความสะอาดบ่อยครั้งและช่วยรักษาพื้นที่การผลิตที่ถูกสุขลักษณะ พื้นผิวเรียบและไม่มีรูพรุนช่วยลดความยุ่งยากในการสุขาภิบาลและลดความเสี่ยงของการปนเปื้อน
โรงงานการผลิตชิปและแผงจอแสดงผลมีข้อกำหนดป้องกันไฟฟ้าสถิตเฉพาะภายใต้ GB 50472-2008 ในพื้นที่การผลิตหลัก แนะนำให้ใช้ระบบแบ่งพาร์ติชันที่ปราศจากซิลิโคนและถอดประกอบได้ เพื่อให้สามารถเข้าถึงอุปกรณ์และปรับเปลี่ยนกระบวนการได้โดยไม่ก่อให้เกิดการปนเปื้อนของอนุภาค
โซนทำความสะอาดในห้องปฏิบัติการจำเป็นต้องมีพื้นผิวผนังที่ทนทานต่อสารเคมีและคงความเสถียรเมื่อเวลาผ่านไป แผงที่เชื่อมต่อกับโปรไฟล์อลูมิเนียมและการออกแบบที่เชื่อมต่อกันอย่างไร้รอยต่อช่วยรักษาความสมบูรณ์ของข้อต่อและป้องกันการสะสมของฝุ่น โครงการห้องปฏิบัติการขนาดใหญ่บางโครงการใช้แผงประเภทนี้ในการหุ้มผนังภายนอก ซึ่งจำเป็นต้องมีความทนทานต่อสารเคมี
พารามิเตอร์ต่อไปนี้ขึ้นอยู่กับการผลิตมาตรฐานและมาตรฐานการทดสอบที่เกี่ยวข้อง รายงานการทดสอบและใบรับรองสามารถขอได้ตามคำขอ โปรดดูรายงานการทดสอบจริงสำหรับเวอร์ชันมาตรฐานและการกำหนดค่าการทดสอบเฉพาะ
| ตัวบ่งชี้ประสิทธิภาพ | พารามิเตอร์/ข้อมูลจำเพาะ | หมายเหตุ / พื้นฐานมาตรฐาน |
|---|---|---|
| หันหน้าไปทางวัสดุ | เหล็กเคลือบสี / สแตนเลส / อลูมิเนียมอัลลอยด์ / ไทเทเนียม-สังกะสี | ความหนา: 0.4–0.8 มม |
| การเคลือบผิว | PE / PVDF / HDP | การสะท้อนแสง: 0.6–0.8 |
| ประเภทวัสดุหลัก | ขนหิน / ขนหินแก้วแมกนีเซียม / รังผึ้งอลูมิเนียม / รังผึ้งกระดาษ / MOS ฯลฯ | เลือกตามความต้องการด้านไฟและความแข็งแกร่ง |
| ความหนาของแผง | 50 / 75 / 100 / 150 มม | ปรับแต่งได้ |
| ความกว้างของแผง | ข้อต่อกลาง: 980/1180 มม. ลิ้นและร่อง: 950 / 1150 มม | ปรับแต่งได้ |
| ความสามารถในการรับแรงดัดงอของแผงขนหิน | ≥1.1 กิโลนิวตัน/ตรม. (50 มม.) | วิธีทดสอบตามคำขอ |
| แผงขนหินไม่ชอบน้ำ | ≥98% | |
| ประสิทธิภาพการเผาไหม้ | คลาส A (A1) สำหรับแกนใยหิน | ต่อ GB 8624 (เวอร์ชันปัจจุบัน) |
| ระดับการทนไฟ (50 มม.) | ขนหิน: 30 นาที; ขนหินแก้วแมกนีเซียม: 60 นาที; รังผึ้งอลูมิเนียม: 41 นาที | อ้างอิงจากการทดสอบการทนไฟมาตรฐาน รายละเอียดการกำหนดค่าในรายงาน |
| ฉนวนกันเสียง (50 มม.) | ขนหิน: 25 เดซิเบล; ขนหินแก้วแมกนีเซียม: 30 dB | |
| ความสามารถในการรับน้ำหนักบนเพดาน | ≥120กก./ตร.ม | ข้อกำหนดห้องปลอดยาทางเภสัชกรรม |
| ค่าสัมประสิทธิ์การถ่ายเทความร้อน | 50 มม.: ≤0.95 วัตต์/(ตร.ม.·K); 75 มม.: ≤0.6; 100 มม.: ≤0.5 | |
| ส่วนเบี่ยงเบนความเรียบ | ≤2 มม | |
| ความแตกต่างของสี | ≤0.8 NBS (ห้องเดียวกัน) |

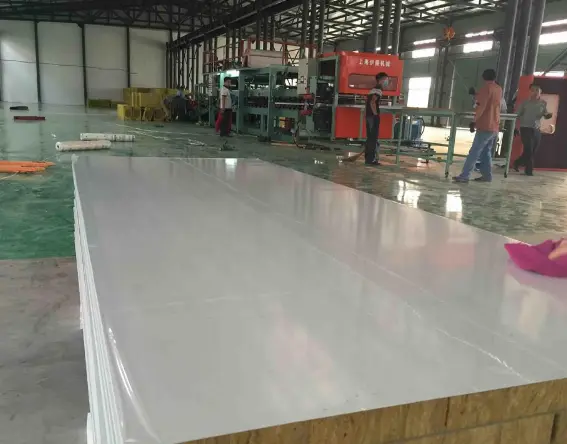

วัสดุก่อสร้าง SENBO ผลิตแผงคลีนรูมบนสายการผลิตอัตโนมัติ กระบวนการผลิตประกอบด้วยการเตรียมการหันหน้าเข้าหาโลหะ การตัดแกนและการวางตำแหน่ง การใช้กาว การอัดร้อน การปิดผนึกขอบ และการตัดแต่งขั้นสุดท้าย แต่ละชุดได้รับการตรวจสอบความถูกต้องของมิติ ความเรียบของพื้นผิว ความแข็งแรงในการยึดเกาะ และคุณภาพการเคลือบก่อนจัดส่ง
ทีมควบคุมคุณภาพของเราทำการตรวจสอบวัสดุขาเข้าบนขดลวดเหล็กและวัสดุหลัก การตรวจสอบระหว่างกระบวนการเคลือบ และการตรวจสอบขั้นสุดท้ายของแผงสำเร็จรูป รายงานผลการทดสอบประสิทธิภาพการเผาไหม้ การนำความร้อน และพารามิเตอร์หลักอื่นๆ สามารถจัดส่งได้พร้อมกับการจัดส่ง
เพื่อเตรียมใบเสนอราคาที่ถูกต้อง โปรดระบุข้อมูลต่อไปนี้พร้อมกับคำถามของคุณ:
1.การใช้งานแผง: ระบบผนังหรือเพดาน
2.ความหนาและความกว้างของแผงที่ต้องการ
3.หันหน้าไปทางวัสดุและความหนา
4.การเลือกวัสดุหลัก (ใยหิน ใยหินแก้วแมกนีเซียม รังผึ้งอลูมิเนียม ฯลฯ)
5.ข้อกำหนดอัตราการทนไฟ (Class A, B1 หรือระยะเวลาการทนไฟเฉพาะ)
6.การจำแนกประเภทห้องคลีนรูมหรือมาตรฐานอุตสาหกรรม (ยา อิเล็กทรอนิกส์ อาหาร ฯลฯ)
7.ข้อกำหนดป้องกันไฟฟ้าสถิตย์ (ถ้ามี)
8.เกณฑ์วิธีการสัมผัสสารเคมีหรือการฆ่าเชื้อ (เช่น VHP, ที่ใช้คลอรีน)
9.ข้อกำหนดการรับน้ำหนักบนเพดาน (ถ้ามี)
10.การตั้งค่าประเภทการเชื่อมต่อ: การเชื่อมต่อส่วนกลางหรือลิ้นและร่อง
11.ข้อกำหนดของประตู หน้าต่าง หรือช่องเปิด
12.ที่ตั้งโครงการและปริมาณโดยประมาณ
1.ทำความสะอาดระบบฉากกั้นและฝ้าเพดานสำหรับโรงงานชีวเภสัชภัณฑ์ GMP และสายการผลิตวัคซีน
2.โครงสร้างสิ่งล้อมรอบสำหรับห้องผ่าตัดของโรงพยาบาล ห้องไอซียู และหอผู้ป่วยแยกแรงดันลบ
3.ห้องสะอาดสำหรับอุปกรณ์อิเล็กทรอนิกส์ เซมิคอนดักเตอร์ และการผลิตชิป
4.ระบบตู้สำหรับห้องปลอดเชื้อในการแปรรูปอาหาร โรงผลิตนม และห้องครัวกลาง
5.โซนสะอาดในห้องปฏิบัติการ การผลิตเครื่องมือที่มีความแม่นยำ และสภาพแวดล้อมที่สะอาดด้านการบินและอวกาศ
แผงเชื่อมต่อส่วนกลางใช้โปรไฟล์อะลูมิเนียมรูปตัว H และมีรูปลักษณ์พื้นผิวเรียบและต่อเนื่องกัน แผงลิ้นและร่องใช้ขอบที่เชื่อมต่อกันซึ่งให้การปิดผนึกที่แน่นหนายิ่งขึ้น และมักนิยมใช้เมื่อความสมบูรณ์ของข้อต่อเป็นสิ่งสำคัญ การตัดสินใจขึ้นอยู่กับข้อกำหนดในการปิดผนึก ลำดับการติดตั้ง และความชอบด้านสุนทรียะ
โปรดระบุการใช้งานแผง (ผนังหรือเพดาน) ความหนา ความกว้าง วัสดุหันหน้า วัสดุหลัก ข้อกำหนดอัตราการทนไฟ การจำแนกประเภทห้องสะอาด ความต้องการความต้านทานต่อไฟฟ้าสถิตหรือสารเคมี ประเภทการเชื่อมต่อ และที่ตั้งโครงการ รายการตรวจสอบโดยละเอียดมีให้ไว้ข้างต้น
ความหนาของแผงและความหนาแน่นของแกนที่สูงขึ้นโดยทั่วไปจะเพิ่มความแข็งดัดงอและความสามารถในการรับน้ำหนัก สำหรับเพดานยา มักจะต้องมีความสามารถในการรับน้ำหนักอย่างน้อย 120 กก./ตร.ม. ทีมวิศวกรของเราสามารถช่วยเลือกการกำหนดค่าที่ตรงกับช่วงและสภาวะโหลดเฉพาะของคุณได้
เราสามารถจัดทำรายงานการทดสอบประสิทธิภาพการเผาไหม้ (GB 8624) การทนไฟ การนำความร้อน ความสามารถในการรับแรงดัดงอ และประสิทธิภาพในการต้านจุลชีพ (ถ้ามี) มีใบรับรองวัสดุสำหรับหันหน้าเหล็กและวัสดุหลักด้วย กรุณาระบุข้อกำหนดเอกสารของคุณเมื่อสั่งซื้อ
ในหลายกรณี สามารถใช้แผงประเภทเดียวกันกับผนังและเพดานได้ แต่ความยาวสูงสุดสำหรับแผงเพดานโดยทั่วไปจะสั้นกว่า (3,500 มม.) เพื่อควบคุมการโก่งตัว แผงฝ้าเพดานอาจต้องการความสามารถในการรับแรงดัดงอที่สูงขึ้น ทีมเทคนิคของเราสามารถยืนยันได้ว่าการกำหนดค่าเดียวตรงกับทั้งสองแอปพลิเคชันหรือไม่
Tianjin SENBO Building Materials Technology Co., Ltd. เป็นผู้ผลิตแผงคลีนรูม แผงคลีนรูมทำมือ แผงคลีนรูมขนหิน ประตูคลีนรูม และผลิตภัณฑ์ซองโลหะอื่นๆ ฐานการผลิตของเราตั้งอยู่ในเขตพัฒนาเศรษฐกิจจิงไห่ เมืองเทียนจิน ประเทศจีน พร้อมด้วยสายการผลิตอัตโนมัติและกระบวนการตรวจสอบคุณภาพสี่ขั้นตอน สำหรับข้อมูลเพิ่มเติมเกี่ยวกับโรงงานของเรา การรับรอง ความสามารถในการทดสอบ และการอ้างอิงโครงการ โปรดเยี่ยมชมของเราเกี่ยวกับเราหน้าหรือติดต่อทีมวิศวกรของเรา.
