แผงคลีนรูมแฮนด์เมด

แผงคลีนรูมที่ทำด้วยมือหรือที่เรียกว่าแผงคอมโพสิตที่ประดิษฐ์ด้วยมือเป็นวัสดุตู้ที่ผลิตผ่านการประกอบกรอบภายในด้วยตนเองมากกว่าการประมวลผลสายการผลิตอย่างต่อเนื่องเซนโบ วัสดุก่อสร้างจัดหาแผงเหล่านี้สำหรับโครงการห้องคลีนรูมที่ต้องการความแม่นยำของมิติสูง ความเรียบของพื้นผิว และการปิดผนึกรอยต่อที่แน่นหนา

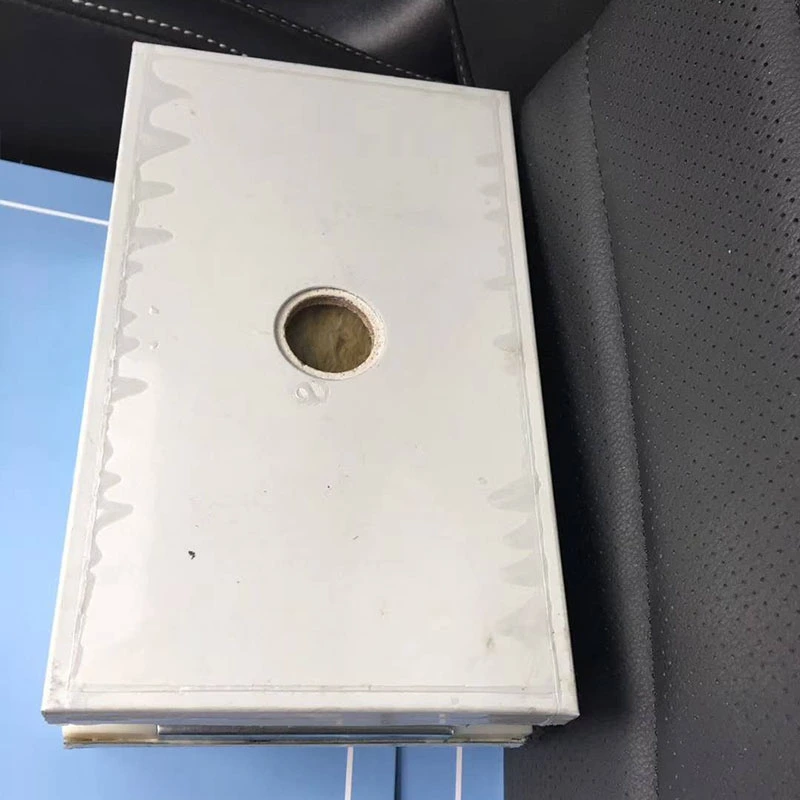

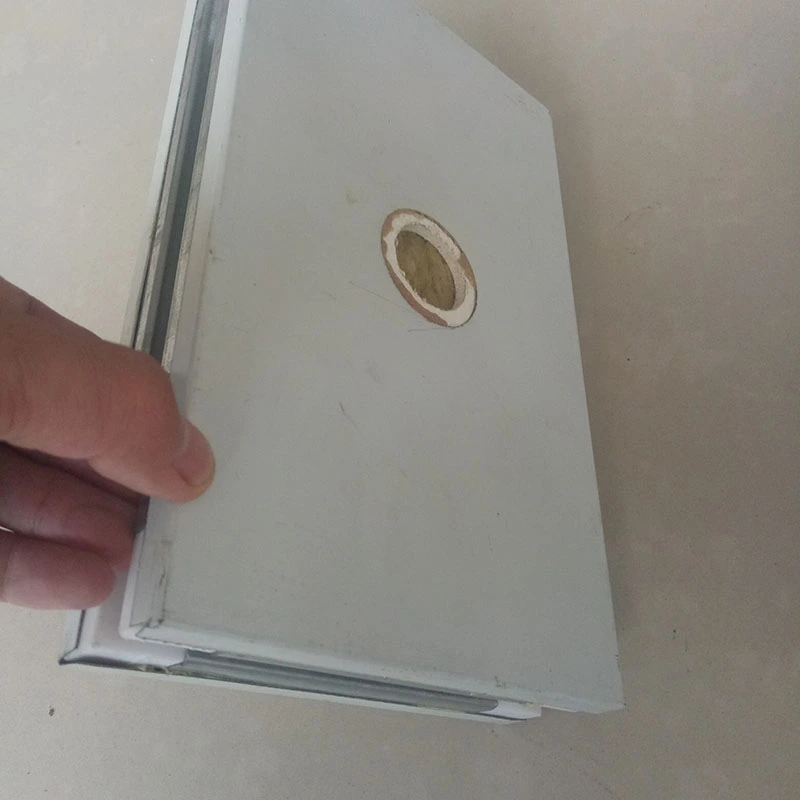

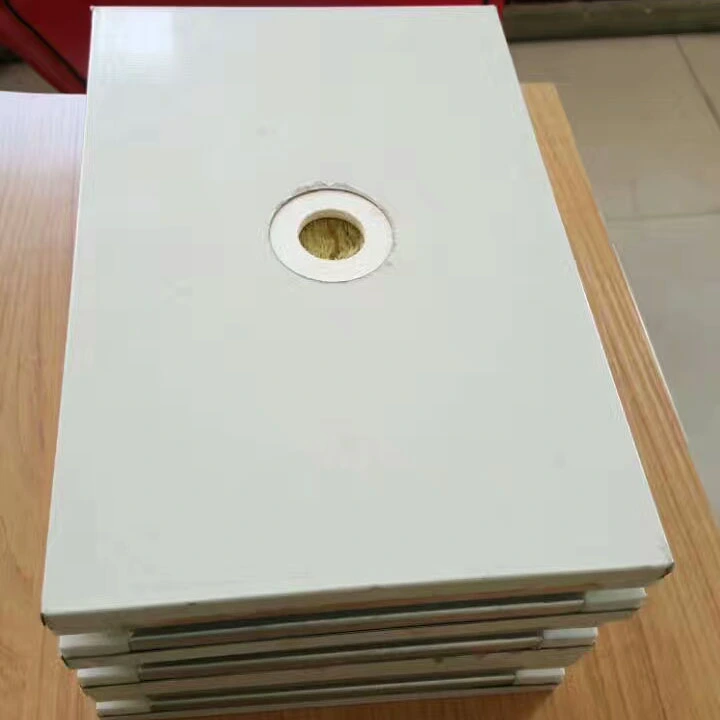

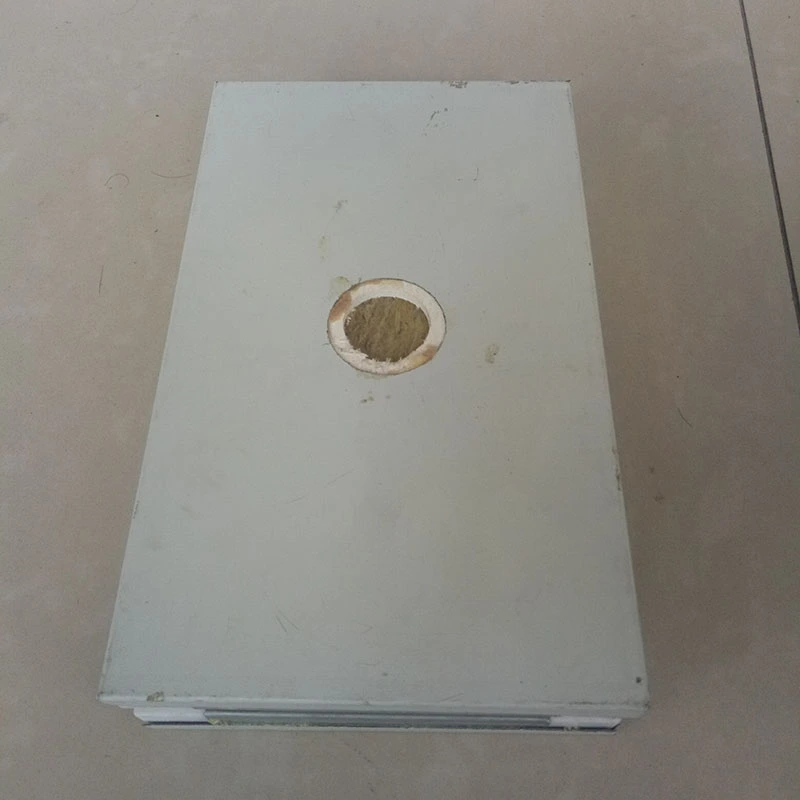

แผงมีโครงสร้างแซนวิชคอมโพสิตพร้อมพื้นผิวเหล็กเคลือบสีเกรดคลีนรูมทั้งสองด้าน (หนา 0.4–0.8 มม. พร้อมสแตนเลสตามคำขอ) และวัสดุแกนหลักที่ใช้งานได้ ปิดขอบด้วยโครงเหล็กชุบสังกะสี ความแตกต่างที่สำคัญจากแผงที่ผลิตโดยเครื่องจักรคือกระบวนการประกอบด้วยตนเอง ซึ่งช่วยให้สามารถควบคุมการจัดตำแหน่งเฟรมและข้อต่อได้เข้มงวดยิ่งขึ้น ทำให้แผงมีความเหมาะสมเป็นพิเศษสำหรับสภาพแวดล้อมที่มีข้อกำหนดด้านความแน่นหนาและความสวยงามที่เข้มงวด

วัสดุหลักที่มีอยู่

มีตัวเลือกหลักหลายตัวเลือก โดยแต่ละตัวเลือกถูกเลือกตามระดับการยิง ความแข็งแกร่ง และข้อกำหนดด้านงบประมาณที่แตกต่างกัน

แกนคอมโพสิตขนหิน / แก้วแมกนีเซียม (MGO):ใช้หินขนสัตว์ที่ไม่ชอบน้ำ (ความหนาแน่น 100–140 กก./ลบ.ม. ค่าการนำความร้อน ≤0.043 W/(m·K) ความไม่ชอบน้ำ ≥98%) เคลือบด้านหนึ่งหรือทั้งสองด้านด้วยแผ่นกระดานเสริมใยแก้วแมกนีเซียม โครงสร้าง MGO สองด้านให้การทนไฟสูงสุด

แกนแมกนีเซียมออกซีซัลเฟต (MOS):มีคุณสมบัติทนไฟคลาส A1 การดูดซึมน้ำ ≤0.8% และทนต่ออุณหภูมิสูงเกิน 1200°C ผสมผสานการทนไฟและความชื้นเข้ากับโปรไฟล์น้ำหนักเบา

แกนซิลิการ็อค (ขนหินดัดแปลง):ความหนาแน่นประมาณ 80 กก./ลบ.ม. โดยมีอัตราการเผาไหม้ Class A และอุณหภูมิทนไฟเกิน 1000°C

แกนกระดาษหรืออลูมิเนียมรังผึ้ง:น้ำหนักเบาและมีความแข็งแรงสูง เหมาะสำหรับการใช้งานที่มีข้อจำกัดด้านน้ำหนักตัวเองหรือความต้องการความเรียบของพื้นผิว

ขนาดและวิธีการเชื่อมต่อ

ตัวเลือกความหนาของแผงประกอบด้วย 50 มม., 75 มม. และ 100 มม. โดยสามารถปรับแต่งได้ตั้งแต่ 30 มม. ถึง 200 มม. ความกว้างมาตรฐานคือ 980 มม. และ 1180 มม. และสามารถผลิตความกว้างที่ไม่ได้มาตรฐานได้ตามคำขอ ความยาวแผงผนังสูงถึง 6,000 มม. ในขณะที่ความยาวแผงเพดานจำกัดอยู่ที่ 3,000 มม.

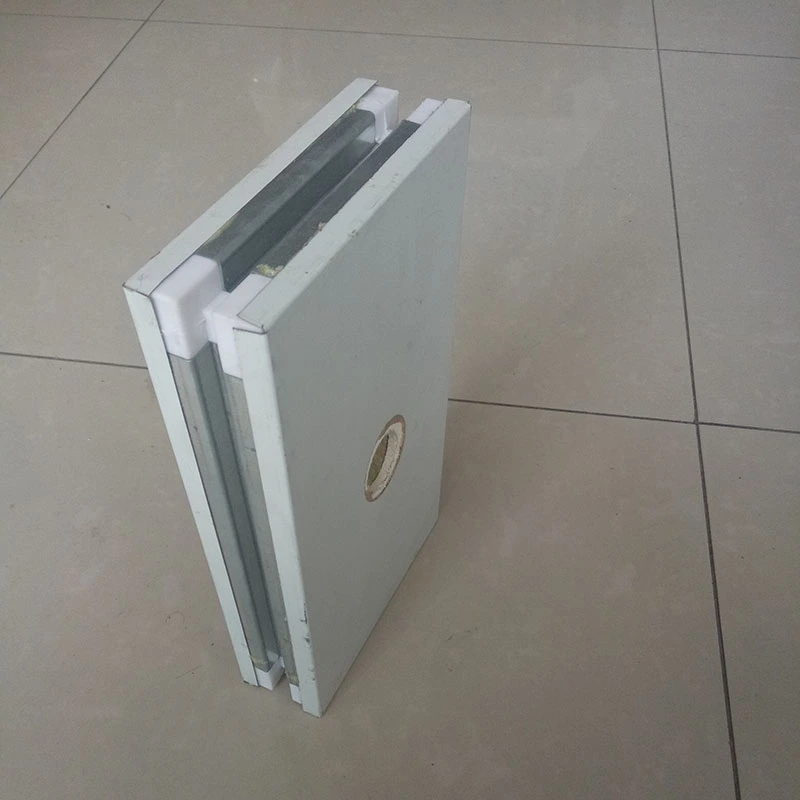

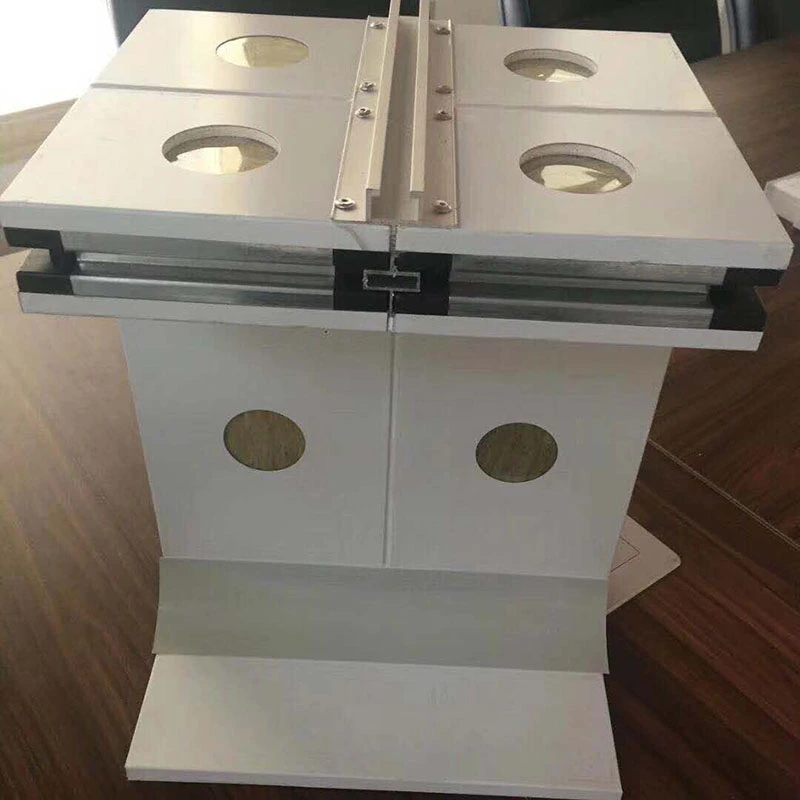

วิธีการเชื่อมต่อประกอบด้วยโปรไฟล์ H ลิ้นและร่อง การประสาน และการกำหนดค่าข้อต่อ "สามหญิงหนึ่งชาย" ตัวเลือกขึ้นอยู่กับลำดับการติดตั้ง ข้อกำหนดในการปิดผนึก และคาดว่าจะมีการถอดแยกชิ้นส่วนในอนาคตหรือไม่

ผลิตภัณฑ์นี้เป็นไปตาม GB/T 23932-2009 (แผงแซนด์วิชฉนวนกันความร้อนเคลือบโลหะสำหรับอาคาร) และ JC/T 2761-2023 (ข้อกำหนดทางเทคนิคสำหรับประสิทธิภาพการทำให้บริสุทธิ์ของแผงตกแต่งพร้อมฟังก์ชันการทำให้บริสุทธิ์)

ประสบการณ์โครงการและประสิทธิภาพการยิง

ความปลอดภัยจากอัคคีภัยถือเป็นข้อพิจารณาหลักในการออกแบบวิศวกรรมห้องสะอาด คะแนนประสิทธิภาพการเผาไหม้สามารถเข้าถึงคลาส A หรือคลาส A1 ขึ้นอยู่กับวัสดุหลัก ขีดจำกัดการทนไฟแตกต่างกันไปตามการกำหนดค่า: แผง 50 มม. ที่มีชั้น MGO เดียวและใยหินใช้งานได้อย่างน้อย 1 ชั่วโมง; แผงขนาด 50 มม. ที่มีชั้น MGO สองชั้นใช้งานได้อย่างน้อย 2 ชั่วโมง และแผงขนาด 100 มม. ที่มีชั้น MGO สองชั้นใช้งานได้อย่างน้อย 4 ชั่วโมง แผงแมกนีเซียมออกซีซัลเฟตทนต่ออุณหภูมิสูงเกิน 1200°C โดยไม่ปล่อยควันพิษ

สำหรับโครงการ Yantai New Era Health Industry New Park (การลงทุนรวม 2 พันล้านหยวน ครอบคลุม 278,300 ตร.ม.) แผงทำมือขนหิน MGO สองชั้นได้รับเลือกสำหรับเวิร์กช็อปการผลิตอาหารเสริมเพื่อสุขภาพ เวิร์กช็อปการผลิตสารเคมีรายวัน และศูนย์ R&D/ทดสอบ พื้นที่ใช้งานทั้งหมดประมาณ 26,000 ตารางเมตร โครงการนี้ใช้โครงเหล็กชุบสังกะสี 0.8 มม. ทรงโค้ง และระบบมุมแบบพิเศษ เอกสารโครงการและรูปถ่ายตามคำขอ

ประสิทธิภาพของโครงสร้างและกลไก

ชั้นเสริม MGO แบบคอมโพสิตและโครงเหล็กชุบสังกะสีทำให้แผงเหล่านี้รับน้ำหนักรับแรงดัดงอและทนต่อแรงกระแทกได้สูงกว่าแผงที่ทำด้วยเครื่องจักร การทดสอบแสดงความสามารถในการรับแรงดัดงออย่างน้อย 0.5 kN/m² สำหรับแผ่นผนัง และ 1.2 kN/m² สำหรับแผงเพดาน วัดที่ค่าเบี่ยงเบน L₀/250

ความเรียบของพื้นผิวจะคงอยู่ที่ 0.5 มม. หรือดีกว่า ซึ่งรองรับข้อกำหนดการตกแต่งที่เข้มงวดของวิศวกรรมห้องสะอาด และช่วยให้แผงยังคงเรียบตลอดการใช้งานในระยะยาว

ประสิทธิภาพความชื้น เชื้อรา และความร้อน

พื้นผิวโลหะที่หนาแน่นและแกนใยหินที่ไม่ชอบน้ำ (ความสามารถในการกันน้ำ ≥98%) ช่วยให้แผงปราศจากการดูดซับความชื้นและการเจริญเติบโตของเชื้อราในสภาพแวดล้อมห้องปลอดเชื้อที่มีความชื้นสูง แกนแมกนีเซียมออกซีซัลเฟตมีอัตราการดูดซึมน้ำ 0.8% หรือน้อยกว่า และไม่แสดงการเปลี่ยนรูปหลังจากแช่น้ำนานแปดชั่วโมง ชั้นคอมโพสิต MGO ช่วยเพิ่มความทนทานต่อความชื้นและมีคุณสมบัติต้านจุลชีพตามธรรมชาติ

ค่าการนำความร้อนของแกนขนสัตว์หินอยู่ในช่วง 0.035 ถึง 0.043 W/(m·K) ขึ้นอยู่กับประเภทของแกนกลางที่เฉพาะเจาะจง การบำบัดแบบไม่ชอบน้ำช่วยรักษาประสิทธิภาพของฉนวนให้คงที่ในสภาวะอุณหภูมิและความชื้นคงที่ ช่วยลดการใช้พลังงาน HVAC

ความสามารถในการถอดประกอบและการปรับตัวในอนาคต

The hand-assembled structure allows individual panels to be removed and reinstalled without damage. This is useful when equipment needs to be relocated, processes are adjusted, or spatial reconfiguration is required after initial construction. แผงยังสามารถปรับแต่งได้ด้วยมุมโค้ง ท่อร้อยสายแบบฝัง ช่องเปิดที่ตัดไว้ล่วงหน้า และหน้าต่างแบบรวม ซึ่งจะช่วยลดการประมวลผลรองในสถานที่ทำงาน และช่วยรักษารูปลักษณ์โดยรวมของระบบคลีนรูม

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์ต่อไปนี้ขึ้นอยู่กับการผลิตมาตรฐานและมาตรฐานการทดสอบที่เกี่ยวข้อง รายงานการทดสอบมีให้บริการตามคำขอ

ข้อควรพิจารณาในการคัดเลือกตามการสมัคร

สำหรับการประชุมเชิงปฏิบัติการ GMP ทางเภสัชกรรมและสายการผลิตวัคซีน:แผ่นใยหิน Double-MGO ที่มีความหนา 100 มม. มักถูกกำหนดไว้สำหรับโซนที่เกิดเพลิงไหม้ซึ่งต้องใช้เวลาในการจัดระดับ 4 ชั่วโมง ยืนยันว่าวัสดุหลักและพื้นผิวเป็นไปตามข้อกำหนดด้านความสามารถในการทำความสะอาดและการฆ่าเชื้อของโครงการ

สำหรับห้องคลีนรูมอิเล็กทรอนิกส์และเซมิคอนดักเตอร์:แกนที่มีน้ำหนักเบา เช่น รังผึ้งอลูมิเนียม อาจถือได้ว่าเป็นข้อกังวลเรื่องน้ำหนักของตัวเอง ตรวจสอบว่าความเรียบของแผงตรงตามข้อกำหนดสำหรับความสม่ำเสมอของการไหลของอากาศแบบลามิเนต

สำหรับพื้นที่แปรรูปอาหารที่มีความชื้นสูง:แกน MOS มีการดูดซึมน้ำต่ำและมีคุณสมบัติต้านจุลชีพตามธรรมชาติ ใช้ร่วมกับพื้นผิวสแตนเลสในบริเวณที่มีการชะล้างบ่อยครั้ง

สำหรับพื้นที่ที่อาจกำหนดค่าใหม่:เลือกวิธีการเชื่อมต่อที่รองรับการถอดประกอบได้ เช่น โปรไฟล์ H หรือข้อต่อแบบประสาน ซึ่งจะช่วยลดต้นทุนการปรับปรุงในอนาคตและลดเวลาหยุดทำงานระหว่างการเปลี่ยนแปลงเค้าโครง

การใช้งานทั่วไป

1.ตู้ปลอดเชื้อที่มีความปลอดภัยจากอัคคีภัยสูงสำหรับโรงปฏิบัติงาน GMP ชีวเภสัชภัณฑ์ สายการผลิตวัคซีน และห้องปฏิบัติการทางชีวภาพ

2.ห้องผ่าตัดของโรงพยาบาล แผนก ICU และห้องปฏิบัติการวิจัยและพัฒนายา

3.ห้องคลีนรูมสำหรับอุปกรณ์อิเล็กทรอนิกส์และเซมิคอนดักเตอร์ โรงงานผลิตชิป และโรงปฏิบัติงานเกี่ยวกับเครื่องมือที่มีความแม่นยำ

4.สิ่งห่อหุ้มสำหรับห้องคลีนรูมแปรรูปอาหาร โรงงานผลิตนม และครัวกลาง

5.ห้องสะอาดสำหรับการผลิตแบตเตอรี่ลิเธียมพลังงานใหม่และการผลิตโมดูลไฟฟ้าโซลาร์เซลล์

คำถามที่พบบ่อย

1. อะไรคือข้อได้เปรียบหลักของแผงที่ทำด้วยมือเหนือแผงคลีนรูมที่ทำด้วยเครื่องจักร?

แผงที่ทำด้วยมือช่วยให้สามารถควบคุมการจัดตำแหน่งเฟรมภายในและข้อต่อได้แน่นยิ่งขึ้น ซึ่งนำไปสู่ความเรียบของพื้นผิวและความแข็งแกร่งโดยรวมที่ดีขึ้น มักระบุไว้สำหรับห้องปลอดเชื้อระดับไฮเอนด์ที่ความหนาแน่นของสุญญากาศและความสามารถในการรับน้ำหนักเป็นสิ่งสำคัญ แผงที่ทำด้วยเครื่องจักรนั้นประหยัดกว่าและอาจเพียงพอสำหรับการใช้งานมาตรฐาน

2. ฉันควรเลือกวัสดุหลักชนิดใดสำหรับผนังทนไฟ 4 ชั่วโมง

สำหรับการทนไฟนาน 4 ชั่วโมง แนะนำให้ใช้แผงหนา 100 มม. พร้อมด้วยแผ่นแมกนีเซียมออกไซด์สองด้านและแกนใยหิน สิ่งนี้ได้รับการทดสอบจนถึงขีดจำกัด 4 ชั่วโมง ยืนยันกับวิศวกรความปลอดภัยจากอัคคีภัยของโครงการว่าชุดประกอบที่ระบุตรงตามข้อกำหนดของกฎหมายท้องถิ่น

3. แผงทำด้วยมือสามารถถอดประกอบและนำกลับมาใช้ใหม่ได้หรือไม่?

ใช่. การออกแบบแบบถอดประกอบได้ช่วยให้สามารถถอดแผงแต่ละแผงออกและติดตั้งใหม่ได้โดยไม่เกิดความเสียหาย สิ่งนี้มีประโยชน์อย่างยิ่งในห้องปลอดเชื้อที่รูปแบบอุปกรณ์เปลี่ยนแปลงหรือมีการวางแผนการขยายในอนาคต การเลือกวิธีการเชื่อมต่อส่งผลต่อความง่ายในการถอดประกอบ

4. แกน MOS เปรียบเทียบกับแกนขนสัตว์หินในการต้านทานความชื้นได้อย่างไร?

แกนทั้งสองมีความทนทานต่อความชื้น แกน MOS มีอัตราการดูดซึมน้ำ 0.8% หรือน้อยกว่า และไม่เสียรูปหลังจากการแช่เป็นเวลานาน แกนใยหินอาศัยการบำบัดแบบไม่ชอบน้ำเพื่อให้ได้อัตราการกันน้ำอย่างน้อย 98% สำหรับสภาพแวดล้อมที่เปียกชื้นมาก MOS อาจเป็นตัวเลือกที่ดีกว่า สำหรับการใช้งานในห้องคลีนรูมส่วนใหญ่ แกนใดแกนหนึ่งจะทำงานได้ดีเมื่อปิดผนึกอย่างเหมาะสม

5. มีตัวเลือกการปรับแต่งใดบ้างสำหรับแผงทำมือ?

การปรับแต่งประกอบด้วยความหนาที่ไม่ได้มาตรฐาน (30–200 มม.) ความกว้างพิเศษ มุมโค้ง ท่อร้อยสายแบบฝัง ช่องเปิดที่ตัดไว้ล่วงหน้า และหน้าต่างแบบรวม ตัวเลือกเหล่านี้ช่วยลดการประมวลผลรองในสถานที่และรักษาความสม่ำเสมอในการมองเห็นของห้องปลอดเชื้อ คำสั่งซื้อแบบกำหนดเองขึ้นอยู่กับปริมาณขั้นต่ำและระยะเวลารอคอยสินค้าที่ขยายออกไป
