Cleanroom Aluminum Accessories

อุปกรณ์เสริมอลูมิเนียมคลีนรูมหรือที่เรียกว่าโปรไฟล์อลูมิเนียมคลีนรูมเป็นส่วนประกอบเฉพาะที่ออกแบบมาสำหรับระบบตู้สภาพแวดล้อมที่มีการควบคุมเซนโบ วัสดุก่อสร้างจัดหาโปรไฟล์เหล่านี้เป็นส่วนหนึ่งของแผงคลีนรูมและอุปกรณ์เสริม โดยเน้นไปที่ความแม่นยำของขนาด ความสะอาดของพื้นผิว และความเข้ากันได้แบบโมดูลาร์

โปรไฟล์ผลิตจากโลหะผสมอะลูมิเนียม-แมกนีเซียม-ซิลิกอน 6063-T5 โดยใช้การอัดขึ้นรูปที่อุณหภูมิสูง การตกแต่งพื้นผิวประกอบด้วยการชุบอโนไดซ์ การเคลือบอิเล็กโตรโฟเรติก และการเคลือบสีฝุ่น ซึ่งแต่ละสีเลือกใช้สำหรับการต้านทานการกัดกร่อนและการเคลือบผิวที่เรียบเนียนและไม่ก่อให้เกิดฝุ่น ความยาวโปรไฟล์มาตรฐานคือ 6 เมตรต่อชิ้น พร้อมการตัดแบบกำหนดเองและมีข้อกำหนดที่ไม่ได้มาตรฐาน

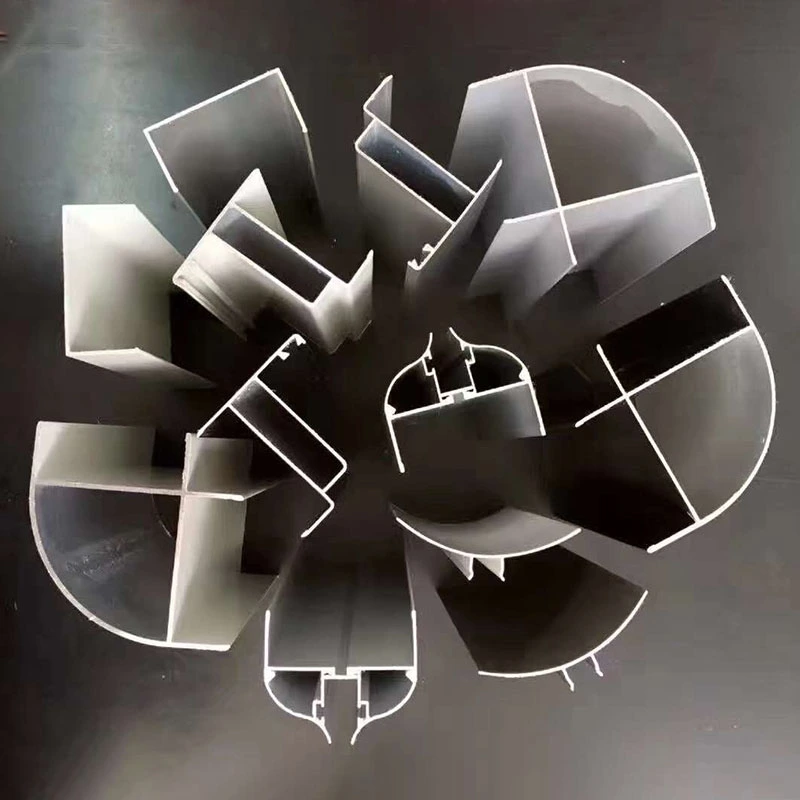

ในทางปฏิบัติ ซีรีส์ผลิตภัณฑ์ครอบคลุมสี่ประเภทหลัก: โปรไฟล์การเชื่อมต่อเฟรม (โปรไฟล์ I, โปรไฟล์ H, โปรไฟล์ T), โปรไฟล์การปิดผนึกและการตกแต่ง (ช่อง U, โปรไฟล์มุม, โปรไฟล์รัศมีภายในและภายนอก), โปรไฟล์ประตูและหน้าต่าง (กรอบประตู, ส่วนบานประตู, กรอบหน้าต่าง) และโปรไฟล์ช่วงล่างเพดาน (กระดูกงู FFU, คานแขวนรูปตัว T, คานแขวน "แก้วไวน์")

วัสดุและการรักษาพื้นผิว

วัสดุฐานคืออะลูมิเนียมอัลลอยด์ 6063-T5 ซึ่งให้ความสมดุลที่ดีระหว่างความแข็งแกร่ง ความเหนียว และความต้านทานการกัดกร่อน ความต้านทานแรงดึงอยู่ระหว่าง 150 ถึง 350 MPa อโนไดซ์ทำให้พื้นผิวแข็งและทนทานต่อการสึกหรอ ทำความสะอาดได้ง่ายและไม่ทำให้อนุภาคหลุดออก การเคลือบผงให้พื้นผิวที่ทนทานมีให้เลือกหลากหลายสี ในขณะที่การเคลือบด้วยไฟฟ้าให้การครอบคลุมที่สม่ำเสมอแม้ในโปรไฟล์ที่ซับซ้อน

การรักษาพื้นผิวทั้งหมดได้รับการออกแบบมาเพื่อให้ตรงตามข้อกำหนดของห้องคลีนรูมสำหรับการสร้างอนุภาคต่ำและการต้านทานต่อสารฆ่าเชื้อทั่วไป ตัวอลูมิเนียมอัลลอยด์นั้นปลอดสารพิษ ไม่มีกลิ่น และทนทานต่อความชื้นและการเจริญเติบโตของเชื้อรา ซึ่งแสดงให้เห็นผ่านการใช้งานระยะยาวในห้องสะอาดทางอิเล็กทรอนิกส์ ยา และอุตสาหกรรมอาหาร

มาตรฐานมิติและกลุ่มผลิตภัณฑ์

รวบรวมจากมาตรฐานอุตสาหกรรมและข้อมูลผลิตภัณฑ์ของซัพพลายเออร์ ตารางต่อไปนี้แสดงรายการข้อมูลจำเพาะที่เป็นตัวแทนสำหรับหมวดหมู่โปรไฟล์ทั่วไป

ประสิทธิภาพในการติดตั้งจริง

1. ความเข้ากันได้แบบโมดูลาร์และความทนทานต่อมิติ

อุปกรณ์เสริมอะลูมิเนียมสำหรับห้องคลีนรูมได้รับการออกแบบโดยใช้แนวคิดแบบโมดูลาร์ โดยมีข้อกำหนดเฉพาะสากล เช่น ซีรีส์ 40, 50 และ 75 ความกว้างของช่องเชื่อมต่อและระยะห่างของรูเป็นไปตามขนาดมาตรฐานอุตสาหกรรม และโดยทั่วไปความคลาดเคลื่อนของความกว้างของช่องจะถูกควบคุมภายใน ±0.2 มม. ช่วยให้มั่นใจได้ถึงการประกอบที่รวดเร็วและแน่นหนาระหว่างส่วนประกอบต่างๆ การตรวจสอบการประกอบจากโรงงานประกอบด้วยการตรวจสอบความแน่นของการเชื่อมต่อ การประสานมิติ และความเข้ากันได้ของโครงสร้างการซีล เพื่อให้โปรไฟล์ไม่รบกวนหรือวางแนวไม่ตรงหลังการติดตั้ง

2. การออกแบบมุมรัศมีเพื่อความสะอาด

ในสภาพแวดล้อมที่มีข้อกำหนดด้านความสะอาดที่เข้มงวด เช่น ห้องคลีนรูมเซมิคอนดักเตอร์และเวิร์คช็อป GMP ทางเภสัชกรรม ข้อต่อแบบผนังถึงผนังและผนังถึงเพดานจะเสร็จสิ้นด้วยการเคลือบอลูมิเนียมอัลลอยด์ที่มีรัศมี 50 มม. (R50) โปรไฟล์โค้งช่วยลดมุม 90 องศา ซึ่งช่วยลดการสะสมของฝุ่น และช่วยให้ทำความสะอาดและฆ่าเชื้อได้ง่ายขึ้น การเปลี่ยนผ่านที่ราบรื่นยังช่วยลดความปั่นป่วนของกระแสลมให้เหลือน้อยที่สุด ซึ่งช่วยรักษาการไหลเวียนของอากาศแบบลามินาร์ทิศทางเดียวในโซนวิกฤต ส่วนประกอบมุมยึดเข้ากับแผ่นผนังโดยใช้หมุดย้ำ ซึ่งช่วยให้ติดตั้งได้อย่างรวดเร็วโดยไม่มีการปนเปื้อนของอนุภาคที่เกี่ยวข้องกับการเชื่อม

3. ระบบฝ้าเพดานแบบกริดเพื่อรองรับ FFU

เฟรมเวิร์กกริด FFU (หน่วยกรองพัดลม) เป็นส่วนรองรับโครงสร้างหลักสำหรับระบบเพดานคลีนรูม ใช้โปรไฟล์อลูมิเนียมอัลลอยด์รูปตัว T ที่มีความแข็งแรงสูงประกอบกับขั้วต่อมาตรฐาน (สองทาง สามทาง สี่ทาง ฯลฯ) โลหะผสม 6063-T5 ช่วยให้ระบบมีน้ำหนักเบาแต่แข็งแกร่ง และหน้าตัดของโปรไฟล์มีช่องเฉพาะสำหรับการกำหนดเส้นทางยูทิลิตี้ ขั้วต่อเคลือบด้วยสังกะสีเพื่อป้องกันการกัดกร่อน โมดูลกริดมาตรฐานมีช่องเปิดภายในขนาด 1180×580 มม. ซึ่งตรงกับข้อกำหนดในการติดตั้ง FFU

ระบบกันสะเทือนมีอัตราความปลอดภัย 30% สำหรับความสามารถในการรับน้ำหนัก รักษาระยะห่างของไม้แขวนเสื้อไว้ภายใน 1200 มม. และการปรับระดับเฟรมให้มีความทนทานน้อยกว่า 1 มม. ต่อเมตร เมื่อเปรียบเทียบกับโครงเชื่อมแบบดั้งเดิม วิธีการประกอบล่วงหน้านี้ช่วยลดเวลาการก่อสร้างได้มากกว่า 30% และเพิ่มประสิทธิภาพการบำรุงรักษาในภายหลังได้ 50%

4. ความสะอาดพื้นผิวและประสิทธิภาพการซีล

หลังจากการชุบอโนไดซ์หรือการเคลือบสีฝุ่น พื้นผิวของโปรไฟล์เหล่านี้จะเรียบ ไร้เสี้ยน และทนต่อการเกาะติดของฝุ่น ร่องที่ออกแบบไว้ล่วงหน้าทำให้สามารถติดตั้งส่วนประกอบที่ไม่ใช่โลหะ เช่น แถบซีล ฝา PVC และตัวป้องกันมุมพลาสติก ซึ่งช่วยเพิ่มประสิทธิภาพในการป้องกันฝุ่นและอากาศเข้า วัสดุโลหะผสมอลูมิเนียมนั้นปลอดสารพิษ ไม่มีกลิ่น ทนต่อการกัดกร่อน และกันความชื้น พร้อมประสิทธิภาพระยะยาวที่ได้รับการพิสูจน์แล้วในสภาพแวดล้อมห้องปลอดเชื้อในหลายอุตสาหกรรม

ลักษณะการทำงาน

1. คุณสมบัติของวัสดุที่เชื่อถือได้อลูมิเนียมอัลลอยด์ 6063-T5 ให้พื้นผิวที่สม่ำเสมอและมีความต้านทานแรงดึงที่ 150–350 MPa อายุการใช้งานการออกแบบอย่างน้อย 15 ปีภายใต้สภาวะห้องคลีนรูมปกติ

2. ความคลาดเคลื่อนที่แม่นยำสำหรับการประกอบที่แน่นหนาความเผื่อความกว้างของร่องจะคงไว้ภายใน ±0.2 มม. การออกแบบแบบโมดูลาร์และอินเทอร์เฟซที่ได้มาตรฐานทำให้มั่นใจได้ว่าจะเข้ากันได้อย่างลงตัวกับวัสดุเสริม เช่น แผงคลีนรูมและแถบซีล

3. พื้นผิวเรียบไม่ก่อให้เกิดฝุ่นการรักษาพื้นผิวรวมถึงการอโนไดซ์ อิเล็กโตรโฟเรซิส และการเคลือบด้วยผงทำให้ได้พื้นผิวที่เรียบเนียนและไม่มีรูพรุน ซึ่งทนทานต่อการกัดกร่อนและทำความสะอาดง่าย เป็นไปตามข้อกำหนดของห้องคลีนรูมสำหรับการปล่อยอนุภาคต่ำ

4. กลุ่มผลิตภัณฑ์ที่ครอบคลุมซีรีส์นี้ประกอบด้วยโปรไฟล์ช่อง โปรไฟล์มุม โปรไฟล์มุมรัศมี กรอบประตูและหน้าต่าง และระบบกริด FFU ขนาดที่กำหนดเองและรูปร่างพิเศษสามารถผลิตได้ตามคำขอ

5. การประกอบแบบแยกส่วนและการนำกลับมาใช้ใหม่ได้โปรไฟล์ประกอบขึ้นโดยใช้การเชื่อมต่อแบบสลักเกลียวและหมุดย้ำ ทำให้ไม่จำเป็นต้องเชื่อม ช่วยให้สามารถติดตั้ง ถอดชิ้นส่วน และนำกลับมาใช้ใหม่ได้อย่างรวดเร็วเมื่อจำเป็นต้องเปลี่ยนโครงร่าง

หมายเหตุการติดตั้งและความเข้ากันได้

สำหรับการเชื่อมต่อแผงผนัง:โปรไฟล์ I-beam และ H-beam ใช้เป็นตัวเชื่อมต่อระดับกลางระหว่างแผง ตรวจสอบว่าความกว้างของช่องโปรไฟล์ตรงกับความหนาของขอบแผงก่อนการติดตั้ง ขันตัวยึดให้แน่นสม่ำเสมอเพื่อหลีกเลี่ยงช่องว่าง

สำหรับการตกแต่งมุม:ใช้โปรไฟล์รัศมี R50 หรือใหญ่กว่าที่จุดเชื่อมต่อผนังถึงผนังและผนังถึงเพดานเพื่อกำจัดดักฝุ่น แนะนำให้ใช้หมุดย้ำเหนือสกรูเพื่อให้ดูสะอาดตาและลดการปนเปื้อนของอนุภาค

สำหรับเพดานกริด FFU:ตรวจสอบให้แน่ใจว่าระยะห่างของไม้แขวนไม่เกิน 1200 มม. และเฟรมได้รับการปรับระดับภายใน 1 มม. ต่อเมตร ช่องกริดขนาด 1180×580 มม. ถือเป็นมาตรฐานสำหรับโมดูล FFU แต่สามารถรองรับขนาดที่กำหนดเองได้

สำหรับวงกบประตูและหน้าต่าง:เลือกโปรไฟล์ที่ตรงกับความหนาของแผงคลีนรูม ตรวจสอบว่าร่องซีลเข้ากันได้กับปะเก็นหรือน้ำยาซีลที่ต้องการ หลังการติดตั้ง ตรวจสอบว่าประตูหรือหน้าต่างทำงานได้อย่างราบรื่นโดยไม่มีการผูกมัด

โปรไฟล์เหล่านี้ถูกใช้ที่ไหน

1.ห้องคลีนรูมอิเล็กทรอนิกส์และเซมิคอนดักเตอร์: การเชื่อมต่อและการยึดผนังและเพดาน รวมถึงระบบฝ้าเพดานแบบกริด FFU

2.สิ่งอำนวยความสะดวก GMP ชีวเภสัชภัณฑ์: โปรไฟล์มุมที่มีรัศมี R50 สำหรับการปิดผนึกมุมภายในและภายนอก ขจัดโซนที่ดักฝุ่น

3.ห้องผ่าตัดของโรงพยาบาลและหอผู้ป่วย ICU: การติดตั้งกรอบประตูและหน้าต่าง และการปิดผนึกสุญญากาศ

4.ห้องปลอดเชื้อสำหรับการแปรรูปอาหาร: การเชื่อมต่อแผงห้องปลอดเชื้อ การปิดผนึกช่องพื้น และการติดตั้งตะแกรงเพดาน

5.โซนสะอาดในห้องปฏิบัติการ: การประกอบเฟรมเวิร์ก การรวมสายสาธารณูปโภค และการปิดผนึก

คำถามที่พบบ่อย

1. แนะนำให้ใช้การรักษาพื้นผิวแบบใดสำหรับห้องปลอดเชื้อทางเภสัชกรรม?

สำหรับโรงงานเภสัชกรรม GMP โดยทั่วไปจะใช้การเคลือบผิวแบบอะโนไดซ์หรือแบบผงเนื่องจากไม่มีรูพรุน ทำความสะอาดง่าย และทนทานต่อสารฆ่าเชื้อทั่วไป สามารถระบุการเคลือบด้วยไฟฟ้าสำหรับโปรไฟล์ที่มีรูปร่างซับซ้อนซึ่งจำเป็นต้องมีความครอบคลุมสม่ำเสมอ

2. ติดตั้งโปรไฟล์มุมรัศมีโดยไม่ต้องเชื่อมอย่างไร?

โดยทั่วไปโปรไฟล์มุมที่มีรัศมีจะถูกยึดโดยใช้หมุดย้ำ วิธีการนี้ให้การเชื่อมต่อที่ปลอดภัยในขณะที่หลีกเลี่ยงความร้อน ควัน และการปนเปื้อนของอนุภาคที่เกี่ยวข้องกับการเชื่อม หมุดย้ำถูกติดตั้งจากด้านใน ทำให้มีพื้นผิวด้านนอกเรียบและทำความสะอาดง่าย

3. สามารถกำหนดความยาวโปรไฟล์ที่กำหนดเองได้หรือไม่?

ใช่. ความยาวมาตรฐานคือ 6 เมตร แต่สามารถตัดโปรไฟล์ตามความยาวที่โรงงานกำหนดได้ หน้าตัดที่ไม่ได้มาตรฐานสามารถผลิตได้โดยใช้แม่พิมพ์อัดขึ้นรูปแบบกำหนดเอง โดยขึ้นอยู่กับปริมาณการสั่งซื้อขั้นต่ำและการพิจารณาระยะเวลาในการผลิต

4. ฉันจะแน่ใจได้อย่างไรว่าโปรไฟล์อะลูมิเนียมและแผงคลีนรูมเข้ากันได้?

ผู้ผลิตแผงคลีนรูมส่วนใหญ่ออกแบบแผงให้ตรงกับความกว้างของช่องโปรไฟล์มาตรฐานอุตสาหกรรม ก่อนสั่งซื้อ ตรวจสอบให้แน่ใจว่าความหนาของขอบแผงและความกว้างของช่องโปรไฟล์เข้ากันได้ ทีมงานด้านเทคนิคของเราสามารถจัดเตรียมภาพวาดมิติและตัวอย่างเพื่อตรวจสอบได้

5. ความสามารถในการรับน้ำหนักของระบบกริดเพดาน FFU คือเท่าไร?

ระบบกริด FFU ได้รับการออกแบบให้มีความปลอดภัย 30% ซึ่งเกินกว่าน้ำหนักบรรทุกที่คาดไว้ ซึ่งรวมถึงน้ำหนักของชุด FFU แผงเพดาน และน้ำหนักบรรทุกบริการใดๆ รักษาระยะห่างของไม้แขวนเสื้อไว้ภายใน 1200 มม. เพื่อกระจายน้ำหนักให้เท่ากัน สำหรับการคำนวณภาระที่เฉพาะเจาะจง โปรดแจ้งน้ำหนัก FFU และการกำหนดค่าเพดานให้กับทีมวิศวกรของเรา
