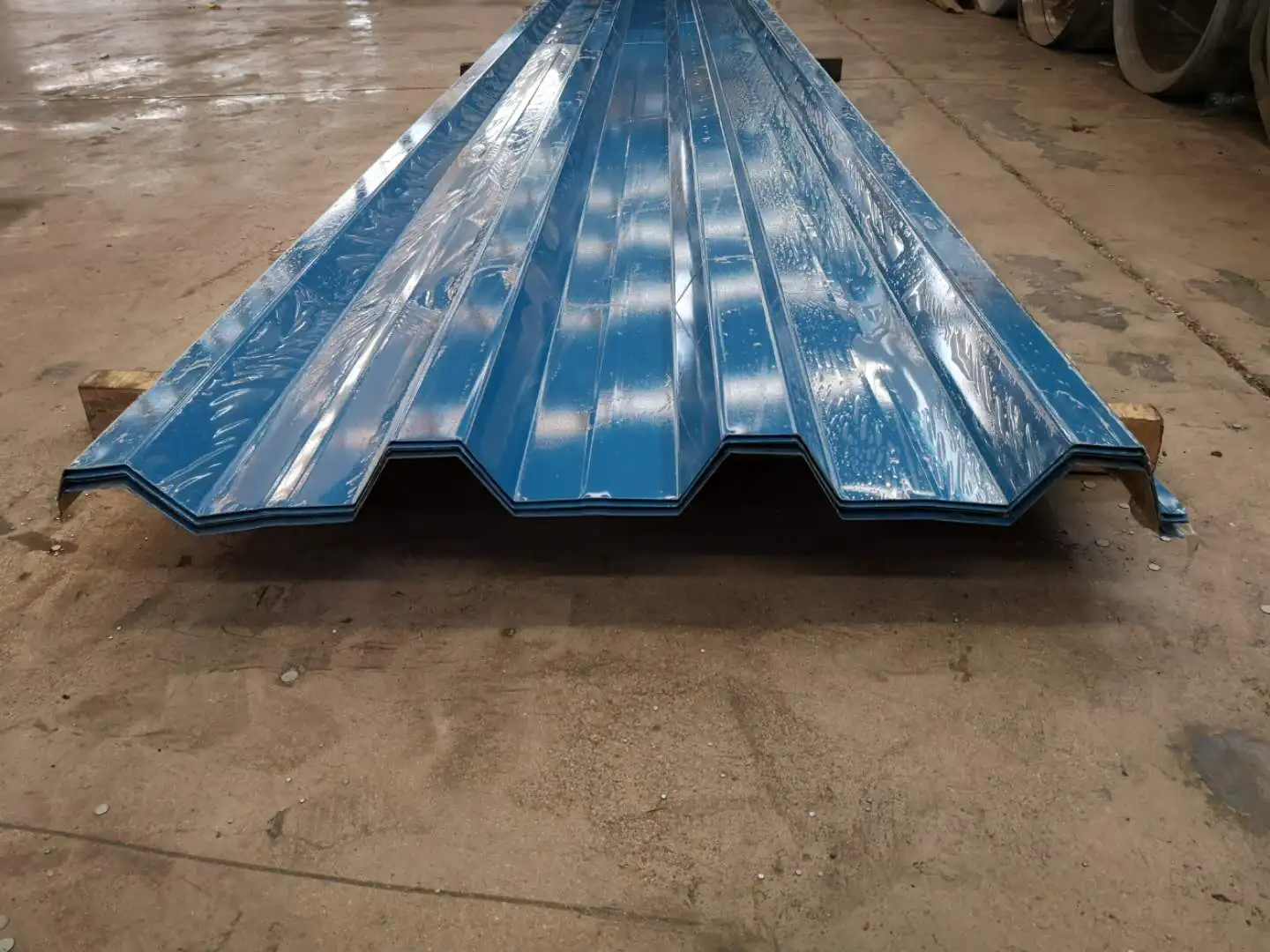

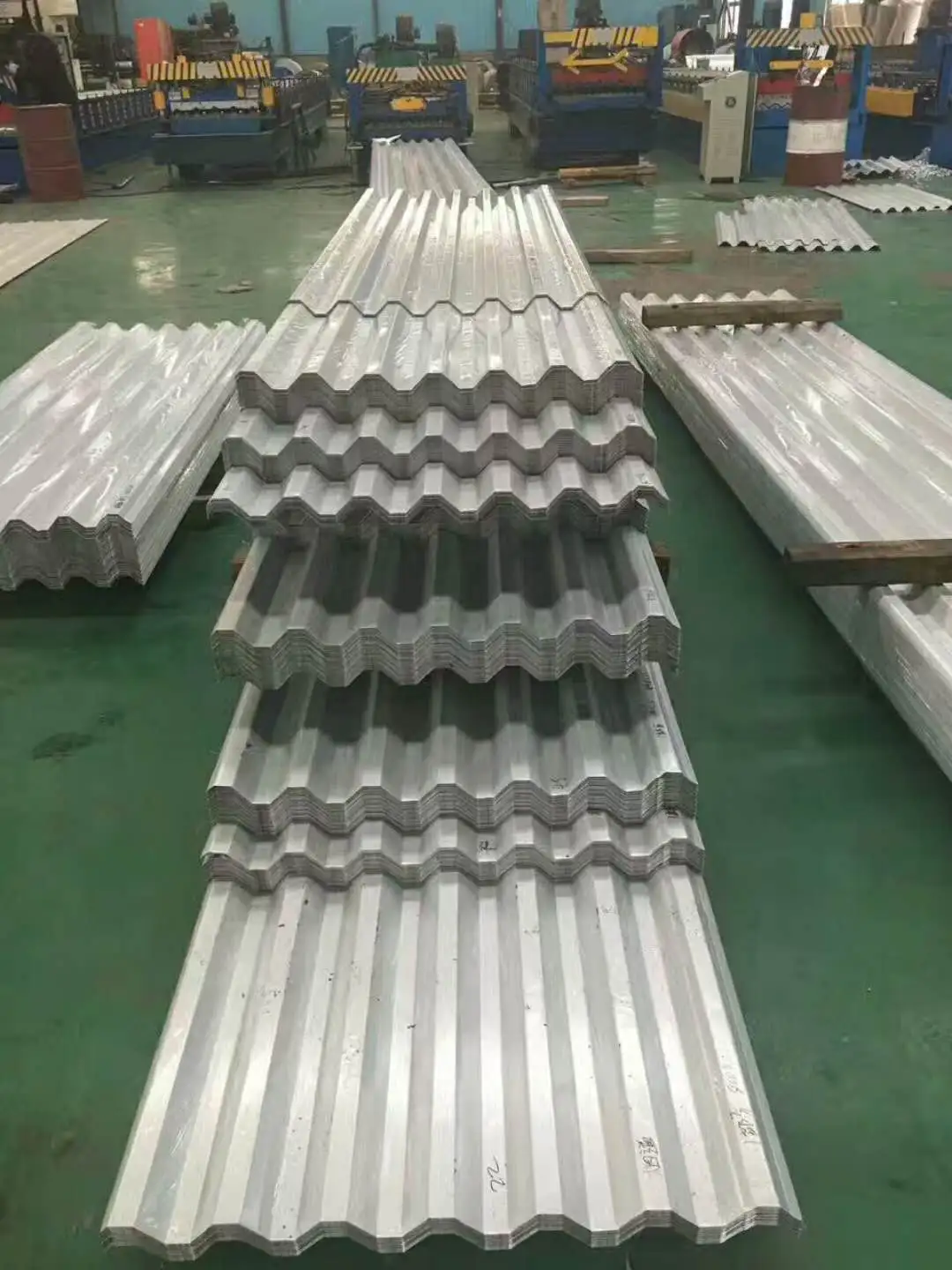

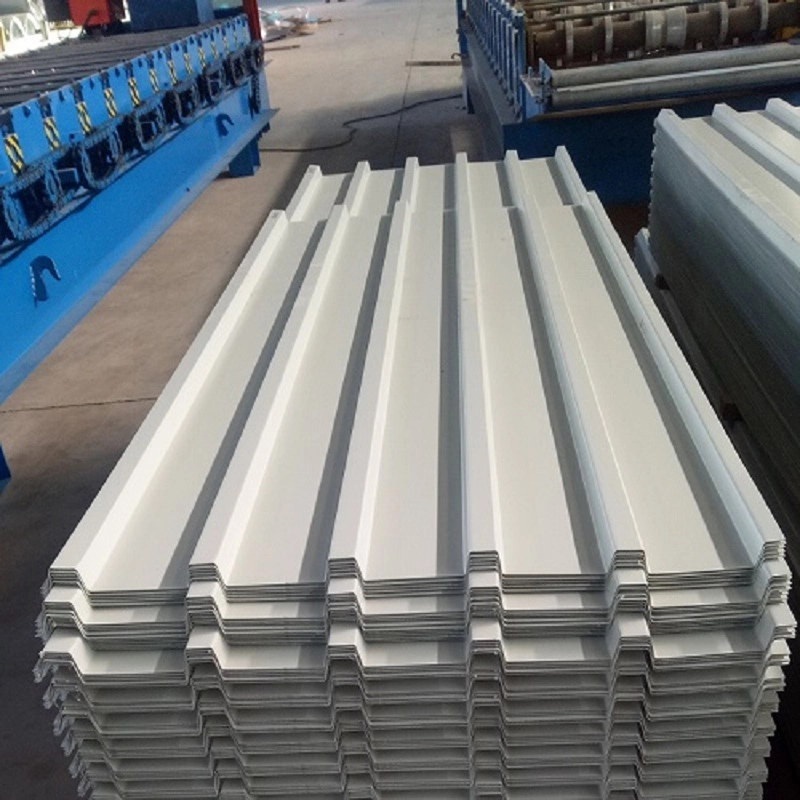

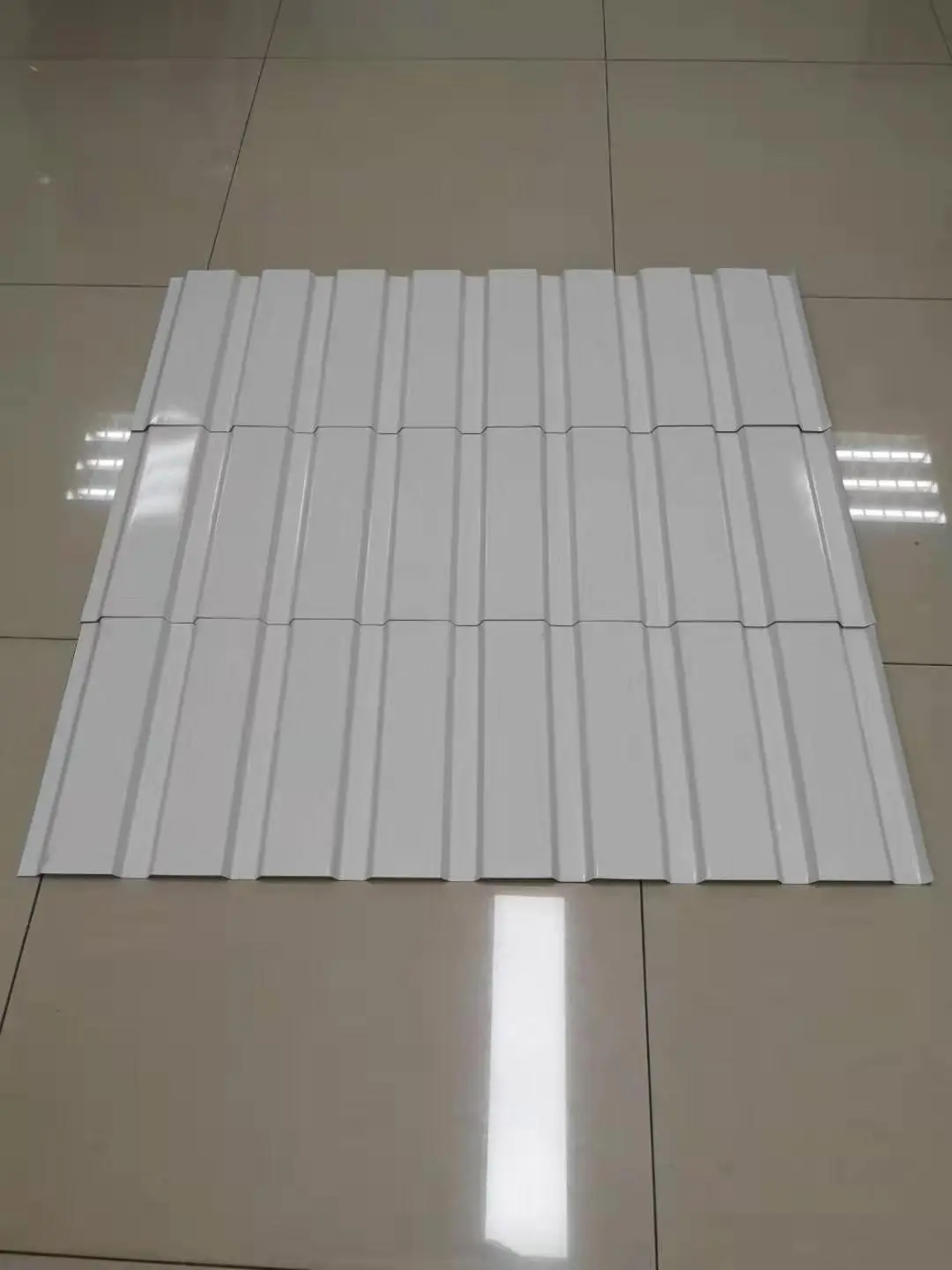

เหล็กแผ่นเคลือบสีเคลือบสีผลิตโดยการนำเหล็กม้วนเคลือบสีรีดเย็นขึ้นรูปเป็นแผ่นลูกฟูก ใช้เป็นหลังคา ผนัง และตกแต่งภายในและภายนอกสำหรับอาคารอุตสาหกรรม โกดัง และโครงสร้างเหล็กช่วงกว้าง แต่ละแผ่นประกอบด้วยพื้นผิวเหล็กที่ให้ความแข็งแรงเชิงกล การเคลือบโลหะที่ทำหน้าที่เป็นเกราะป้องกันการกัดกร่อน และการเคลือบอินทรีย์ที่ให้ความทนทานต่อสภาพอากาศและรูปลักษณ์ SENBO ดำเนินการสายการผลิตขึ้นรูปม้วนหลายสายสำหรับโปรไฟล์เหล่านี้ โดยมีการตรวจสอบภายในบริษัทเกี่ยวกับรูปทรงของโปรไฟล์ ความหนาของชั้นเคลือบ และเกรดโลหะพื้นฐาน
วัตถุดิบเป็นเหล็กแผ่นรีดเย็นหรือเหล็กแผ่นรีดร้อน โดยทั่วไปมีจำหน่ายในซีรีย์ความกว้าง 1,000 มม. เกรดความแข็งแรงของผลผลิต ได้แก่ 250 MPa, 280 MPa, 320 MPa, 350 MPa และ 550 MPa โครงสร้างการเคลือบเป็นไปตามมาตรฐาน GB/T 12754 รูปแบบทั่วไปจะใช้สีทับหน้าสองชั้นที่ด้านหน้าและอีกชั้นที่ด้านหลัง การเคลือบโพลีเอสเตอร์ (PE) หรือฟลูออโรคาร์บอน (PVDF) ถูกเลือกตามความต้านทานต่อสภาพอากาศที่ต้องการ ประเภทการเคลือบเฉพาะจะได้รับการยืนยัน ณ เวลาที่สั่งซื้อ
ความหนาทั่วไปมีตั้งแต่ 0.4 มม. ถึง 1.6 มม. โดยทั่วไปการหุ้มหลังคาและผนังจะใช้อย่างน้อย 0.5 มม. ถึง 0.6 มม. ในขณะที่ภายนอกอาคารที่สำคัญไม่ควรน้อยกว่า 0.6 มม. แผ่นพื้นรับน้ำหนักอาจต้องมีความหนาสูงสุด 2 มม. หรือ 3 มม. ความสูงของลอนมีตั้งแต่ 10 มม. ถึง 200 มม. สำหรับส่วนที่ไม่แข็งตัว ควรรักษาอัตราส่วนความสูงต่อความหนาให้ต่ำกว่า 200 ความกว้างที่มีประสิทธิภาพจะขึ้นอยู่กับโปรไฟล์ โปรไฟล์ที่ใช้กันอย่างแพร่หลาย ได้แก่ YX35-125-750 (ความสูงของริบ 35 มม., ความกว้างที่มีประสิทธิภาพ 750 มม.), Jiaochi 760 (YX51-380-760) และ Jiaochi 820
| ตัวบ่งชี้ประสิทธิภาพ | พารามิเตอร์ / ข้อมูลจำเพาะ | พื้นฐานหรือข้อสังเกต |
|---|---|---|
| มาตรฐานผู้บริหาร | กิกะไบต์/ที 12755-2008 | เหล็กแผ่นโปรไฟล์สำหรับอาคาร |
| มาตรฐานการเคลือบ | กิกะไบต์/ที 12754 | เหล็กแผ่นและแถบเคลือบสี |
| ความหนาทั่วไป | 0.4–1.6 มม | หลังคาขั้นต่ำ 0.6 มม. สำหรับอาคารหลัก |
| ช่วงความสูงของซี่โครง | 10–200 มม | อัตราส่วนความสูงต่อความหนาควรเป็น ≤200 |
| ความแข็งแรงของผลผลิต | 250–550 เมกะปาสคาล | 250 MPa และ 350 MPa ทั่วไป 550 MPa สำหรับโปรไฟล์ snap-lock |
| น้ำหนักตาย | 6–10 กก./ตร.ม | ซองน้ำหนักเบา |
| ความกว้างของแผ่นฐาน | ทั่วไป 1,000 มม | มีซีรีส์ขนาด 600 มม., 1,000 มม. และ 1200 มม |
| ความลาดชันของหลังคาที่แนะนำ | 2–5% สำหรับความยาวต่อเนื่อง | ขีดจำกัดการโก่งตัว ลิตร/300 |
| ข้อกำหนดการเคลือบ | ชุบสังกะสีแบบจุ่มร้อน ≥90/90 g/m²; เคลือบ Al-Zn ≥50/50 g/m² | เว้นแต่จะระบุไว้เป็นอย่างอื่น |
แผ่นเหล็กสีขึ้นรูปมีน้ำหนักระหว่าง 6 กก./ตร.ม. ถึง 10 กก./ตร.ม. ซึ่งต่ำกว่าคอนกรีตหรือผนังก่ออิฐแบบดั้งเดิมอย่างมาก ความแข็งแรงของผลผลิตอยู่ระหว่าง 250 MPa ถึง 550 MPa ซึ่งให้ความแข็งของไดอะแฟรมและความสามารถในการรับน้ำหนักที่ดี ที่เวิร์กช็อปหลักของ Huangshi Daye Special Steel แผ่นหลังคาโปรไฟล์ YX114-333-666 ที่มีความหนาของโลหะฐาน 0.8 มม. ได้รับการติดตั้งบนพื้นที่ 13,200 ตร.ม. สำหรับช่วง BC เพียงอย่างเดียว ซึ่งยืนยันความเหมาะสมสำหรับหลังคาอุตสาหกรรมขนาดใหญ่
ผลิตภัณฑ์นี้รองรับทั้งการผลิตสำเร็จรูปของโรงงานและการขึ้นรูปม้วนที่หน้างาน ที่โครงการโรงงาน Anhui Chaolong Optoelectronics เครื่องขึ้นรูปม้วนที่ติดตั้งบนยานพาหนะผลิตแผ่นที่ไซต์งาน ช่วยให้สามารถติดตั้งได้ทันทีและป้องกันความเสียหายจากการขนส่ง รถกระเช้าแบบเชื่อมต่อช่วยในการวางตำแหน่ง เพิ่มประสิทธิภาพการติดตั้ง 70% และลดการทำงานด้วยตนเองบนที่สูง 60% โครงการครอบคลุมพื้นที่มากกว่า 76,000 ตารางเมตร สำหรับโรงเก็บของแบบปิดที่ Yugang Material Yard ในหลานโจว ซึ่งเป็นโครงสร้างโครงถักแบบท่อที่ใหญ่ที่สุดในภาคตะวันตกเฉียงเหนือของจีน แผงหลังคาใช้เหล็กชุบสังกะสีจุ่มร้อนความแข็งแรงสูงหนา 0.6 มม. พร้อมเคลือบโปรไฟล์ด้วยสี การติดตั้งแบบช่วงยาวช่วยลดจำนวนการทับซ้อนกันของหลังคา

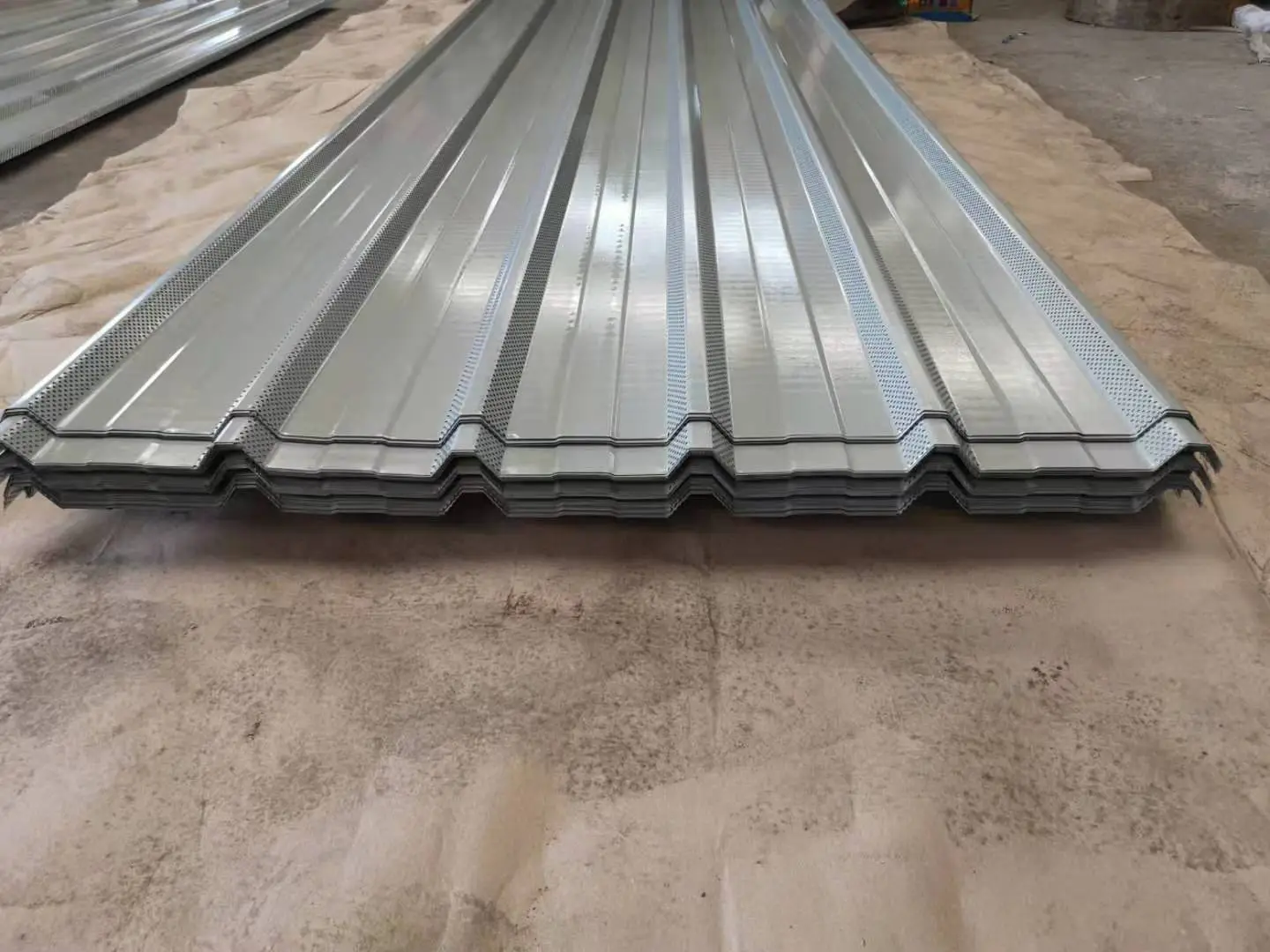

การเคลือบภายนอกมีคุณสมบัติในการทำความสะอาดตัวเองและทนทานต่อสภาพอากาศในระยะยาว ระบบการเคลือบสามารถปรับให้เข้ากับสภาพแวดล้อมที่มีฤทธิ์กัดกร่อนได้ สำหรับพื้นผิวเคลือบสังกะสีแบบจุ่มร้อน น้ำหนักการเคลือบสองด้านอย่างน้อย 90 กรัม/ตร.ม. ต่อด้านเป็นมาตรฐาน เว้นแต่จะระบุไว้เป็นอย่างอื่น สำหรับพื้นผิวอะลูมิเนียม-ซิงค์อัลลอยด์ ขั้นต่ำคือ 50 กรัม/ตร.ม. ต่อด้าน เมื่อแผ่นด้านล่างของหลังคาคอมโพสิตทำหน้าที่เป็นแผงดูดซับเสียงที่มีรูพรุน ขนาดรูและระยะห่างจะต้องถูกกำหนดโดยการออกแบบทางเสียง
GB/T 12755-2008 ระบุถึงการเลือกวัสดุ การกำหนดค่าโปรไฟล์ ข้อกำหนดทางเทคนิค ความคลาดเคลื่อนของขนาด และการตรวจสอบคุณภาพสำหรับเหล็กแผ่นขึ้นรูป เพื่อหลีกเลี่ยงการเปลี่ยนแปลงของสีที่มองเห็นได้ ขอแนะนำให้สั่งแผ่นทั้งหมดสำหรับโครงการหลังคาหรือผนังเดียวจากชุดการผลิตเดียวกัน
ความสูงของสันส่งผลต่อความแข็งในการดัดและความสามารถในการสแปน สำหรับช่วงสั้น สันต่ำเช่น 35 มม. อาจเพียงพอแล้ว สำหรับช่วงที่ยาวขึ้นหรือการรับน้ำหนักที่สูงขึ้น จำเป็นต้องมีโปรไฟล์ที่ลึกกว่า เช่น 51 มม. ขึ้นไป ควรเลือกโปรไฟล์ตามตารางการขยายและการคำนวณการออกแบบ ไม่ใช่จากรูปลักษณ์ภายนอกเพียงอย่างเดียว
ความชัน 2% ถึง 5% เป็นเรื่องปกติสำหรับแผ่นที่มีความยาวต่อเนื่องโดยไม่มีรอบสุดท้าย ความลาดชันด้านล่างเพิ่มความเสี่ยงที่จะเกิดน้ำท่วมขัง ซึ่งจะทำให้อายุการเคลือบสั้นลง ควรพิจารณาความเข้มของฝนในท้องถิ่นและการออกแบบการระบายน้ำด้วย
ใช่ โปรไฟล์จำนวนมากสามารถโค้งให้มีรัศมีขนาดใหญ่ได้โดยการขึ้นรูปม้วนหรือการกดเบรก รัศมีขั้นต่ำขึ้นอยู่กับความหนาของแผ่น รูปทรงของสัน และประเภทการเคลือบ แนะนำให้ประสานงานกับผู้ผลิตตั้งแต่เนิ่นๆ
สำหรับสภาพแวดล้อมอุตสาหกรรมชายฝั่งหรือที่มีฤทธิ์กัดกร่อน แนะนำให้ใช้ซับสเตรตเคลือบ Al-Zn ที่มีอย่างน้อย 50 กรัม/ตร.ม. ต่อด้าน และมักระบุการเคลือบทับหน้าแบบ PVDF ในสภาวะที่มีความรุนแรงสูง อาจจำเป็นต้องมีน้ำหนักการเคลือบที่สูงขึ้นหรือมีมาตรการป้องกันเพิ่มเติม
ซัพพลายเออร์ควรจัดเตรียมใบรับรองการทดสอบโรงงานสำหรับบันทึกเหล็กฐานและความหนาของชั้นเคลือบ มีการตรวจสอบขนาดโปรไฟล์และสภาพพื้นผิวระหว่างการผลิตและก่อนจัดส่ง สำหรับโครงการที่ต้องการการยกลมหรือประสิทธิภาพของโครงสร้างโดยเฉพาะ สามารถจัดทำรายงานผลการทดสอบหรือการคำนวณได้เมื่อมีการร้องขอ
