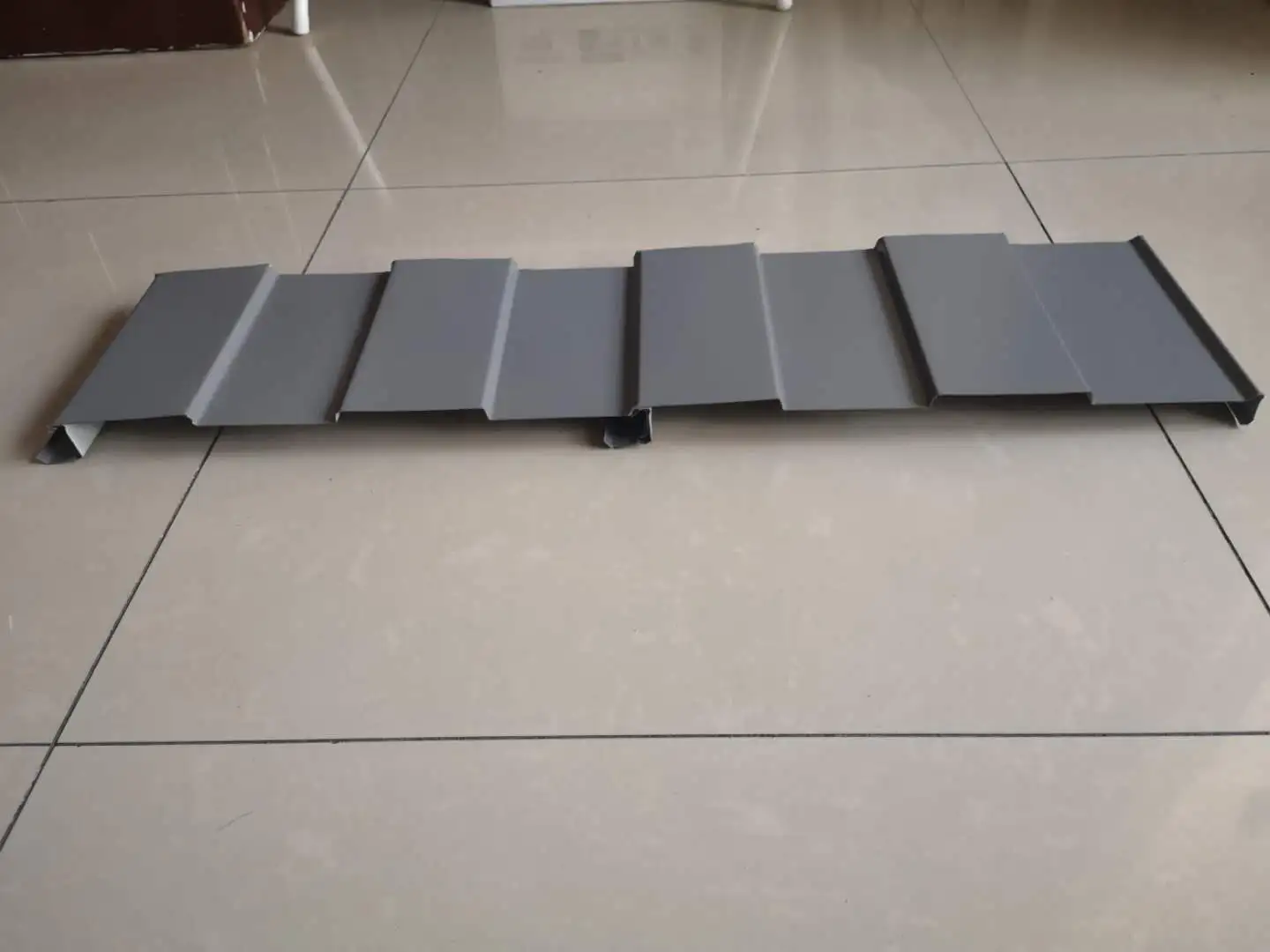

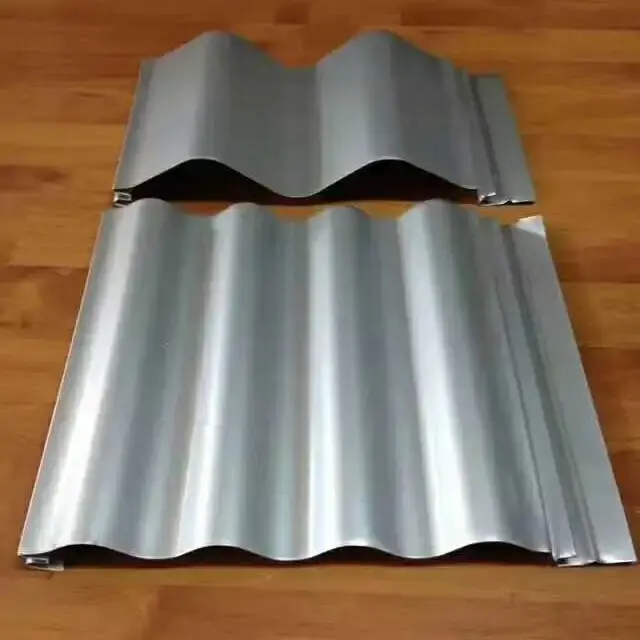

แผงเหล็กเคลือบสีแบบปกปิด-สกรู

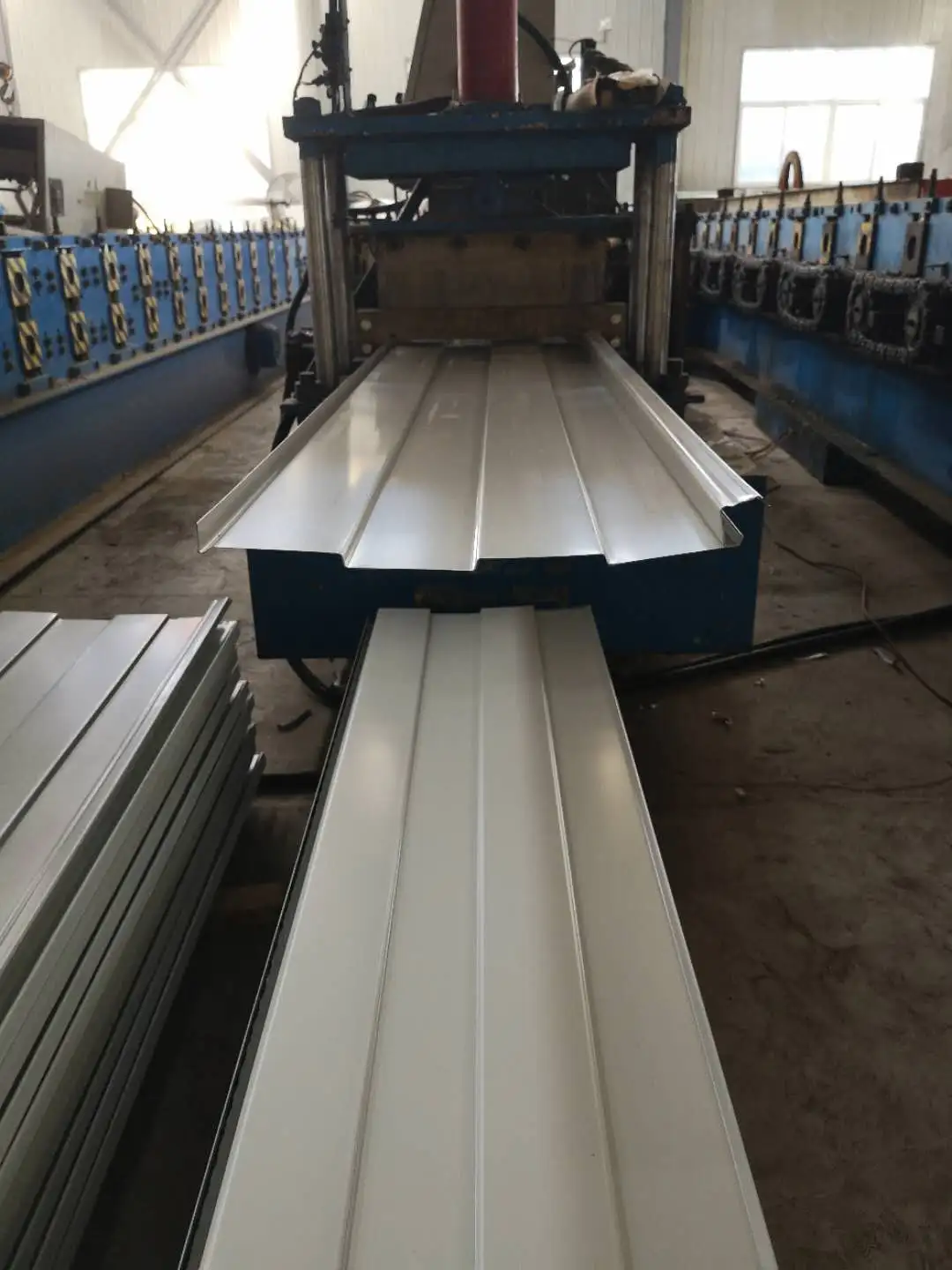

แผงเหล็กเคลือบสีแบบยึดซ่อนหรือที่เรียกว่าแผงหลังคาแบบซ่อนตัวยึดหรือแบบคลิปหนีบนั้นเป็นแผ่นม้วนขึ้นรูปจากเหล็กเคลือบสี พวกเขาจะยึดติดกับแปหลังคาด้วยขายึดโลหะผสมสังกะสีหรืออลูมิเนียมที่เข้ากันแทนที่จะใช้สกรูแบบเปลือย ลำดับการเชื่อมต่อเกี่ยวข้องกับการยึดฉากยึดแบบซ่อนเข้ากับแป โดยยึดซี่โครงตัวเมียของแผงเข้ากับซี่โครงกลางของฉากยึด จากนั้นล็อคตะเข็บด้วยเครื่องเย็บเพื่อสร้างรอยต่อที่แน่นหนาระหว่างแผงที่อยู่ติดกัน SENBO สร้างโปรไฟล์เหล่านี้บนไลน์การขึ้นรูปม้วนโดยเฉพาะ และตรวจสอบขนาดที่สำคัญ เช่น ความสูงของสัน ความกว้างที่มีประสิทธิภาพ และความลึกของการล็อคระหว่างการผลิต

ความแตกต่างที่สำคัญจากหลังคาเหล็กเคลือบสีมาตรฐานอยู่ที่วิธีการยึด แผงทั่วไปจะยึดด้วยสกรูเกลียวปล่อยที่ทะลุพื้นผิวแผง โดยต้องมีน้ำยาซีลที่รูสกรูแต่ละอัน แผงยึดแบบปกปิดใช้ฉากยึดที่เชื่อมต่อกันแทน ซึ่งหมายความว่าพื้นผิวจะปราศจากการเจาะทะลุ วิธีการนี้ช่วยปรับปรุงการกันน้ำ ลดความเสี่ยงการกัดกร่อนในระยะยาวที่จุดยึด และทำให้หลังคาดูสะอาดขึ้น

ประเภทโปรไฟล์ทั่วไป

ข้อมูลจำเพาะทางเทคนิค

การตรวจสอบประสิทธิภาพ

1. พฤติกรรมการกันน้ำ

เนื่องจากพื้นผิวแผงเหล็กเคลือบสีแบบปกปิดไม่มีการเจาะทะลุ ระบบจึงหลีกเลี่ยงเส้นทางรั่วทั่วไปที่พบในหลังคาแบบเปิดโล่ง ในระบบแบบดั้งเดิม สารกันรั่วที่รูสกรูสามารถมีอายุและแตกร้าวเมื่อเวลาผ่านไป ส่งผลให้น้ำซึมเข้าไปได้ โปรไฟล์ Jiaochi 760 ที่มีความสูงของโครง 71 มม. และระยะห่างของโครง 380 มม. ช่วยให้น้ำฝนไหลจากหุบเขาสู่ชายคาได้อย่างรวดเร็ว เมื่อปิดตะเข็บด้วยเครื่องเย็บตะเข็บ อินเตอร์ล็อคด้านข้างจะทำหน้าที่กั้นน้ำเข้าอย่างต่อเนื่อง การไม่มีรูที่พื้นผิวยังช่วยลดโอกาสที่จะเกิดการกัดกร่อนตั้งแต่ที่ตัวยึดอีกด้วย

2. ความต้านทานลม

ขายึดที่ยึดแผงกับแปได้รับการออกแบบให้ต้านทานการยก ในระหว่างโครงการไฟฟ้าโซลาร์เซลล์หลังคาเหล็กสีขนาด 5 เมกะวัตต์ที่สนามบินนานาชาติเซินเจิ้นเป่าอัน ความกดลมในสถานที่สูงถึง 0.75 กิโลนิวตันต่อตารางเมตร การทดสอบการดึงออกของคลิปที่ซ่อนอยู่บันทึกแรงดึงออกได้ 200 กก. ซึ่งตรงตามข้อกำหนดด้านความปลอดภัย แผงคลิปซ่อน YX41-250-750 ใช้เหล็กที่มีความแข็งแรงครากอย่างน้อย 550 MPa และมีความลึกในการล็อคมากกว่า 5.2 มม. ซี่โครงที่เชื่อมต่อกันแต่ละอันจะถูกยึดด้วยคลิปยึด ซึ่งช่วยเพิ่มความสามารถของหลังคาในการรับน้ำหนักลมและหิมะ

3. การชดเชยการเคลื่อนที่ด้วยความร้อน

คลิปยึดช่วยให้แผงหลังคาเลื่อนไปตามความลาดชันในขณะที่โลหะขยายตัวและหดตัวตามอุณหภูมิที่เปลี่ยนแปลง แผงยังคงยึดอยู่กับคลิประหว่างการเคลื่อนไหวนี้ ดังนั้นการเชื่อมต่อระหว่างหลังคาและโครงสร้างจึงมั่นคง ช่วยให้แผงมีความยาวต่อเนื่องเกิน 100 เมตรโดยไม่จำเป็นต้องมีการทับซ้อนกันตามขวาง ซึ่งมีประโยชน์สำหรับหลังคาที่มีช่วงขยายขนาดใหญ่

4. ประสิทธิภาพการติดตั้ง

ระบบใช้แผงสำเร็จรูปจากโรงงานที่เชื่อมต่อกันที่ไซต์งาน โปรไฟล์คลิปหนีบบางโปรไฟล์ เช่น CC-750 ไม่จำเป็นต้องมีเครื่องเย็บแบบพิเศษ ซึ่งสามารถลดแรงงานและลดระยะเวลาในการติดตั้งได้ สต็อกคอยล์สามารถตัดให้ยาวได้ที่ไซต์งาน ทำให้แผงเดี่ยวยาวเกิน 100 เมตร และลดจำนวนรอบสุดท้ายให้เหลือน้อยที่สุด วิธีนี้ยังช่วยลดความเสี่ยงของการรั่วไหลที่ข้อต่อตามขวางอีกด้วย

คุณสมบัติการออกแบบ

• พื้นผิวที่ไม่มีการเจาะ:การเชื่อมต่อฉากยึดแบบซ่อนช่วยขจัดรูสกรูออกจากพื้นผิวหลังคา ซึ่งช่วยลดโอกาสที่จะเกิดการรั่วและการกัดกร่อนที่ตัวยึด
• การมีส่วนร่วมของคลิปที่มั่นคง:ความลึกของการล็อคเกิน 5.2 มม. และความต้านทานการดึงออกถึง 200 กก. ให้การยึดที่เชื่อถือได้ภายใต้การยกลม
• ที่พักการเคลื่อนที่ด้วยความร้อน:คลิปเลื่อนช่วยให้แผงขยายและหดตัวไปตามทางลาด ช่วยลดความเครียดที่อาจทำให้หลังคาเสียหายเมื่อเวลาผ่านไป
• ความสามารถของแผงยาว:ความยาวเดี่ยวสูงสุด 100 เมตร ลดการทับซ้อนกันตามขวาง และทำให้การจัดการน้ำง่ายขึ้น
• ความหลากหลายของโปรไฟล์:ตัวเลือกต่างๆ เช่น YX51-380-760 และ YX50-410-820 ครอบคลุมข้อกำหนดด้านช่วงและโหลดที่แตกต่างกัน

การใช้งานทั่วไป

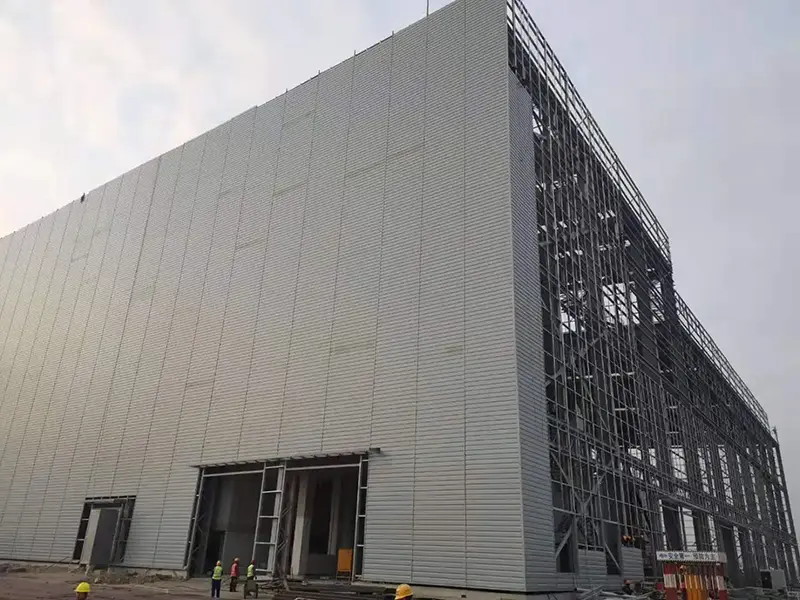

• ระบบหลังคาสำหรับอาคารอุตสาหกรรมโครงสร้างเหล็กช่วงกว้าง
• สิ่งอำนวยความสะดวกสาธารณะ เช่น อาคารสนามบิน สนามกีฬา และศูนย์นิทรรศการ
• อาคารอุตสาหกรรมที่มีความต้องการกันซึมที่เข้มงวด รวมถึงโรงไฟฟ้าและโรงงานปิโตรเคมี
• ศูนย์โลจิสติกส์และคลังสินค้าที่ให้ความสำคัญกับความน่าเชื่อถือของหลังคาเป็นอันดับแรก
• โครงการปรับปรุงที่ต้องเปลี่ยนระบบหลังคาที่มีอยู่

คำแนะนำในสถานที่

• ยืนยันระยะห่างและการจัดตำแหน่งแปก่อนเริ่มการติดตั้งแผง
• ใช้อุปกรณ์ยกที่มีสลิงอ่อนเพื่อไม่ให้ซี่โครงบุบหรือเป็นรอยขีดข่วนที่ผิวเคลือบ
• ปฏิบัติตามขั้นตอนของผู้ผลิตสำหรับการประกอบคลิปและแผงเย็บ
• ตรวจสอบความแน่นของตะเข็บหลังการเย็บ และตรวจสอบการเชื่อมต่อของคลิปก่อนที่จะดำเนินการในแผงถัดไป
• สำหรับแผงขนาดยาว ให้วางแผนลำดับการติดตั้งเพื่อไม่ให้จำกัดการเคลื่อนตัวของความร้อนที่จุดคงที่

คำถามทั่วไป

หลังคาแบบปกปิดจะจัดการกับน้ำฝนโดยไม่ต้องเคลือบหลุมร่องฟันที่ตะเข็บได้อย่างไร?

อินเตอร์ล็อคด้านข้างถูกสร้างขึ้นด้วยเครื่องจักรโดยใช้เครื่องเย็บตะเข็บ ข้อต่อที่ได้จะแน่นพอที่จะต้านทานน้ำเข้าได้ภายใต้สภาวะปกติ การออกแบบความลาดเอียงของหลังคาและการระบายน้ำที่เหมาะสมยังช่วยระบายน้ำออกจากตะเข็บได้อย่างรวดเร็ว

แผงยึดแบบซ่อนสามารถใช้กับหลังคาโค้งได้หรือไม่?

โปรไฟล์ตัวยึดแบบปกปิดส่วนใหญ่มีไว้สำหรับหลังคาทรงตรงหรือหลังคารัศมีขนาดใหญ่มาก รัศมีความโค้งขั้นต่ำขึ้นอยู่กับโปรไฟล์แผงและความหนาของวัสดุ สำหรับการใช้งานแบบโค้ง โปรดตรวจสอบกับผู้ผลิตก่อนสั่งซื้อ

แผงที่ไม่มีตัวยึดแบบเปลือยมีประโยชน์อย่างไร?

ตัวยึดแบบเปิดต้องใช้น้ำยาซีลที่รูสกรูแต่ละอัน เมื่อเวลาผ่านไป สารเคลือบหลุมร่องฟันสามารถย่อยสลายและสร้างเส้นทางรั่วได้ ตัวยึดแบบซ่อนช่วยลดจุดบำรุงรักษาและลดความเสี่ยงที่น้ำเข้าและการกัดกร่อนรอบๆ รูสกรู

ความต้านทานการยกตัวของลมได้รับการตรวจสอบสำหรับโครงการเฉพาะอย่างไร

การทดสอบการดึงคลิปออกสามารถทำได้ที่ไซต์งานหรือในห้องปฏิบัติการ ควรเปรียบเทียบค่าที่วัดได้กับน้ำหนักการยกลมที่ออกแบบสำหรับตำแหน่งของอาคาร ซัพพลายเออร์สามารถให้ข้อมูลการทดสอบหรือช่วยเหลือในการตรวจสอบเฉพาะโครงการได้

การตรวจสอบและจัดทำเอกสาร

ก่อนจัดส่ง แผงจะได้รับการตรวจสอบรูปทรงโปรไฟล์ ความลึกของการล็อค สภาพการเคลือบพื้นผิว และความแม่นยำของมิติ ควรมีใบรับรองโรงสีสำหรับเหล็กฐาน พร้อมด้วยรายงานความแข็งแรงในการดึงออกของคลิปเมื่อจำเป็น ระหว่างการติดตั้ง การตรวจสอบเฉพาะจุดเกี่ยวกับตะเข็บและการจัดตำแหน่งคลิปช่วยให้มั่นใจในคุณภาพที่สม่ำเสมอ

ปัจจัยที่ต้องประเมินก่อนสั่งซื้อ

• กำหนดแรงลมที่ออกแบบและตรวจสอบว่าโปรไฟล์และระบบคลิปที่เลือกสามารถตอบสนองความต้องการได้
• ยืนยันว่าความลาดเอียงของหลังคาเพียงพอสำหรับโปรไฟล์แผงและรูปแบบการระบายน้ำที่เลือก
• หากมีการวางแผนการติดตั้งแผงต่อเนื่องกันเป็นเวลานาน ให้ตรวจสอบว่าโครงสร้างสามารถรองรับการเคลื่อนตัวของความร้อนที่ชายคาและสันเขาได้
• สำหรับโครงการปรับปรุงใหม่ ให้ตรวจสอบสภาพแปและระยะห่างที่มีอยู่เพื่อยืนยันความเข้ากันได้
