แผ่นโลหะโปรไฟล์

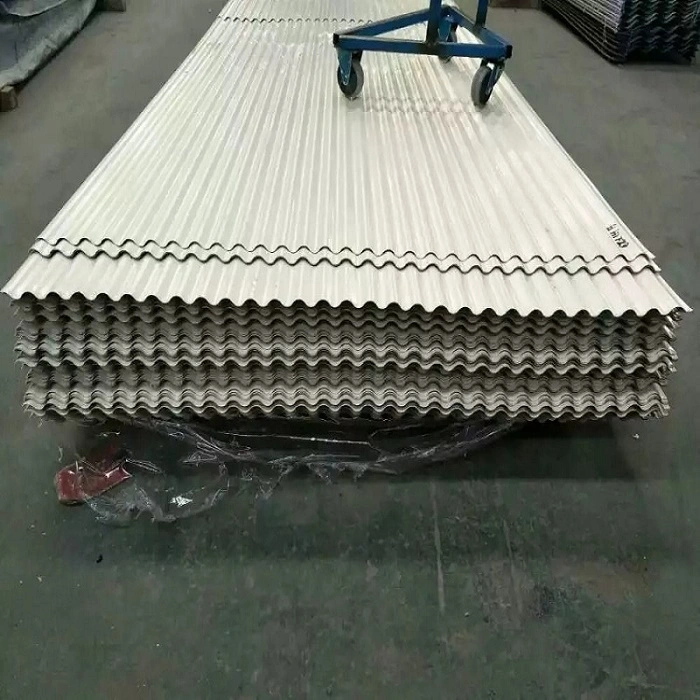

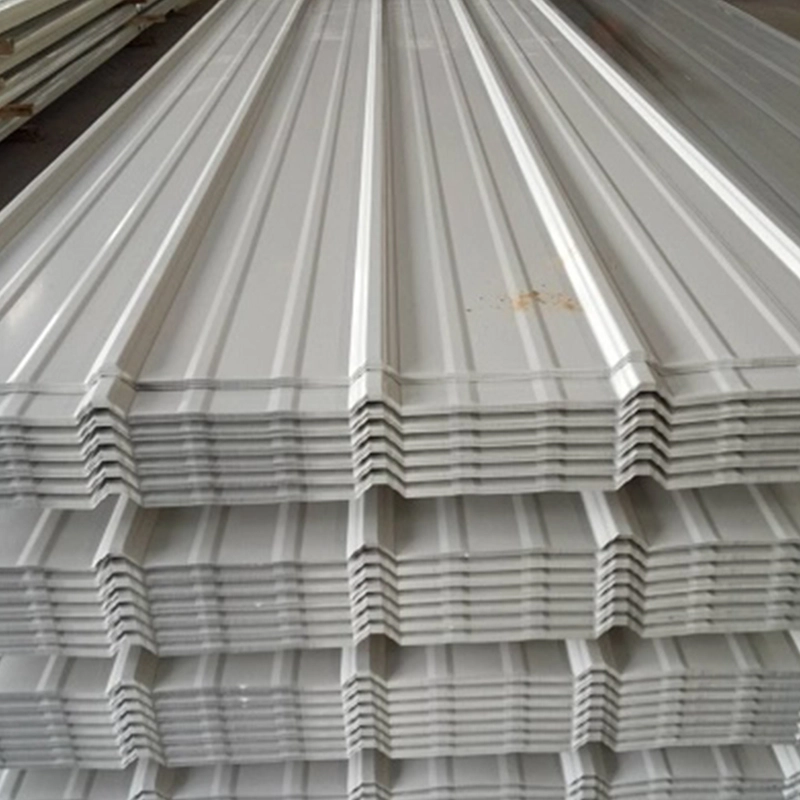

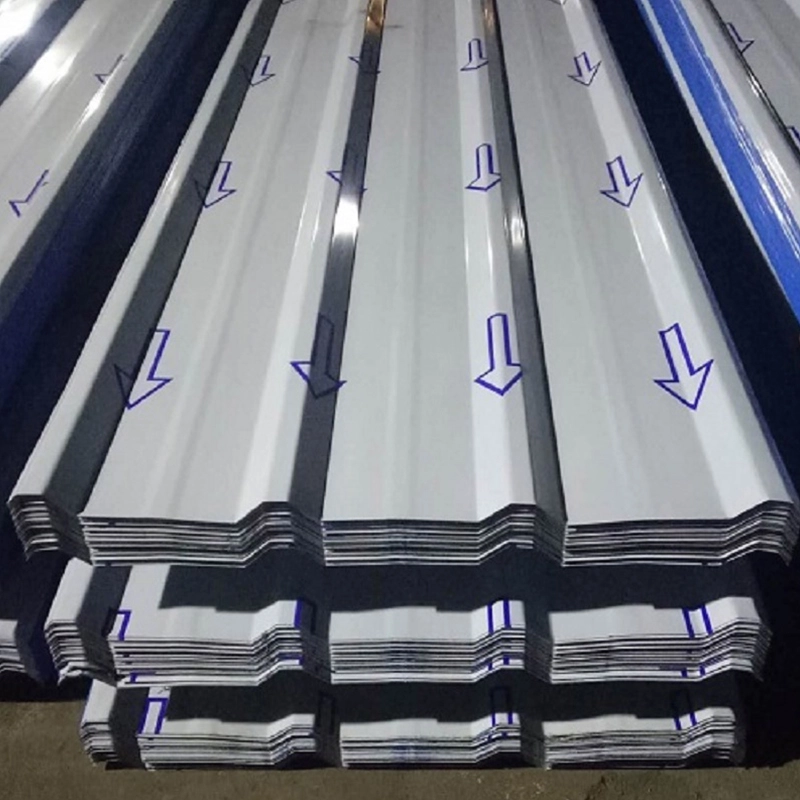

Metal Profiled Sheet หรือที่เรียกว่าแผงโลหะลูกฟูก ผลิตโดยการม้วนขึ้นรูปเหล็กบางหรือขดลวดอลูมิเนียมอัลลอยด์ให้เป็นหน้าตัดลูกฟูกที่อุณหภูมิห้อง วัสดุฐานจะถูกเลือกตามสภาพแวดล้อมของโครงการและข้อกำหนดในการโหลด SENBO ดำเนินการสายการผลิตการขึ้นรูปต่อเนื่องหลายม้วน และดำเนินการตรวจสอบขนาดความสูงของโครง ความกว้างของแผ่น และรูปทรงของโปรไฟล์ในระหว่างการผลิต นอกจากนี้บริษัทยังรักษาบันทึกการตรวจสอบขาเข้าสำหรับความหนาของโลหะฐานและน้ำหนักการเคลือบอีกด้วย

ตัวเลือกพื้นผิว

• แผ่นเหล็กชุบสังกะสี:เกรดการก่อสร้างทั่วไปได้แก่ Z275 และ Z450 โดยมีน้ำหนักเคลือบสังกะสีสองด้าน 275 กรัม/ตรม. และ 450 กรัม/ตรม. ตามลำดับ ความหนาเคลือบขั้นต่ำต่อด้านคือประมาณ 19 μm
• แผ่นเหล็กเคลือบโลหะผสม Al-Zn:การเคลือบโลหะประกอบด้วยอลูมิเนียมประมาณ 55% สังกะสี 43.5% และซิลิคอน 1.5% ความต้านทานการกัดกร่อน 3 ถึง 5 เท่าของเหล็กชุบสังกะสี AZ150 เป็นเกรดที่ใช้กันอย่างแพร่หลาย

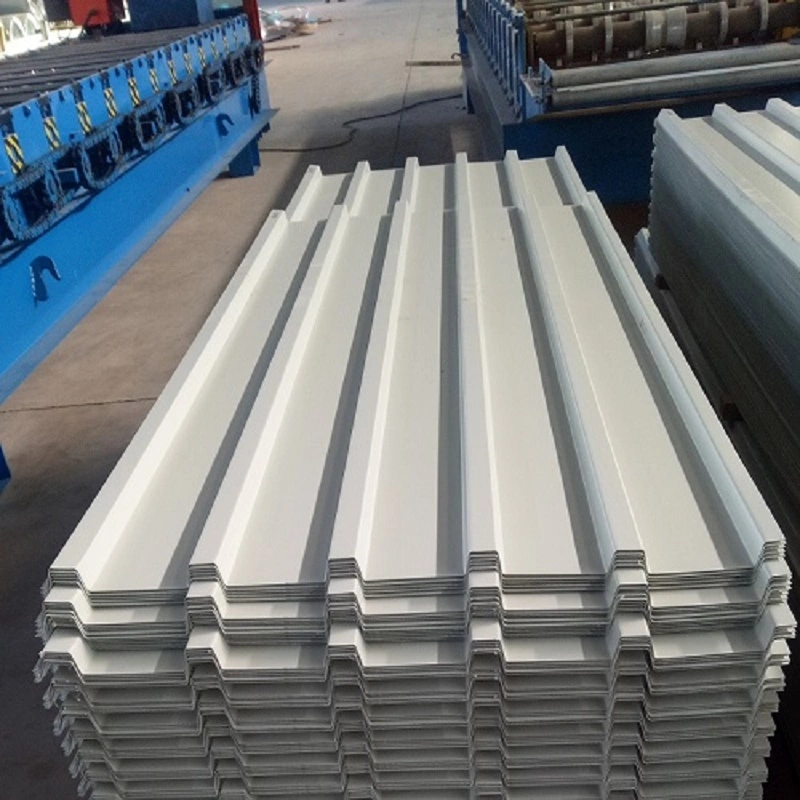

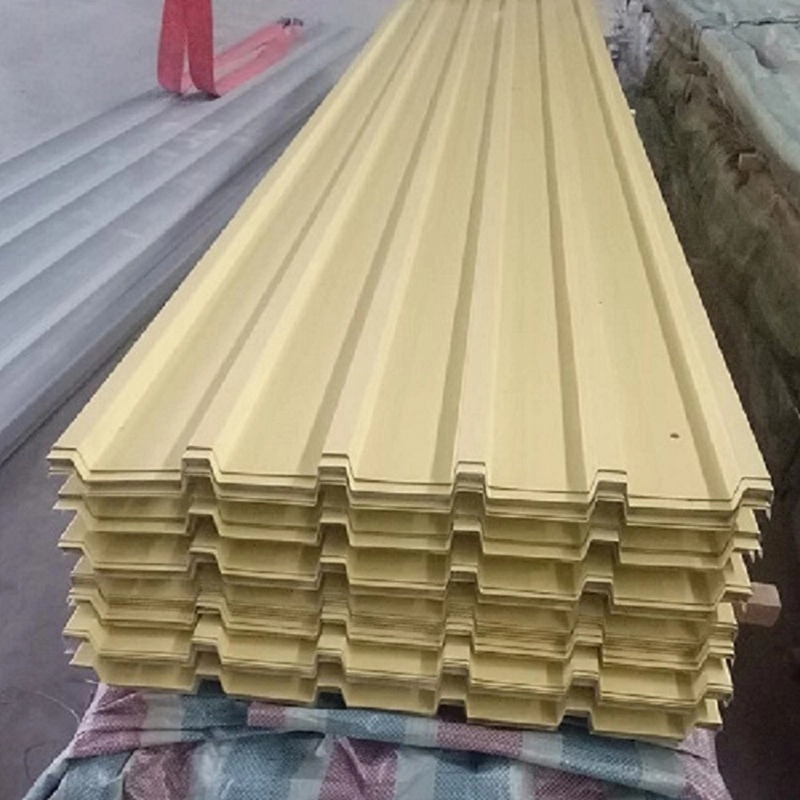

• เหล็กแผ่นเคลือบสี:ใช้ซับสเตรตชุบสังกะสีหรือ Al-Zn พร้อมการปรับสภาพและการเคลือบออร์แกนิก เช่น โพลีเอสเตอร์ อะคริลิค หรือฟลูออโรคาร์บอน ตัวเลือกนี้รวมการป้องกันการกัดกร่อนเข้ากับการตกแต่ง
• แผ่นอลูมิเนียมอัลลอยด์:แผ่นโลหะผสมอลูมิเนียมกึ่งแข็งที่มีความหนาตั้งแต่ 0.6 มม. ถึง 1.2 มม. ให้ความต้านทานการกัดกร่อนและการขึ้นรูปที่ดี จำเป็นต้องมีแผงกั้นฉนวนในการเชื่อมต่อกับโลหะที่ไม่เหมือนกันเพื่อหลีกเลี่ยงการกัดกร่อนของกัลวานิก

การขึ้นรูปและการจำแนกประเภท

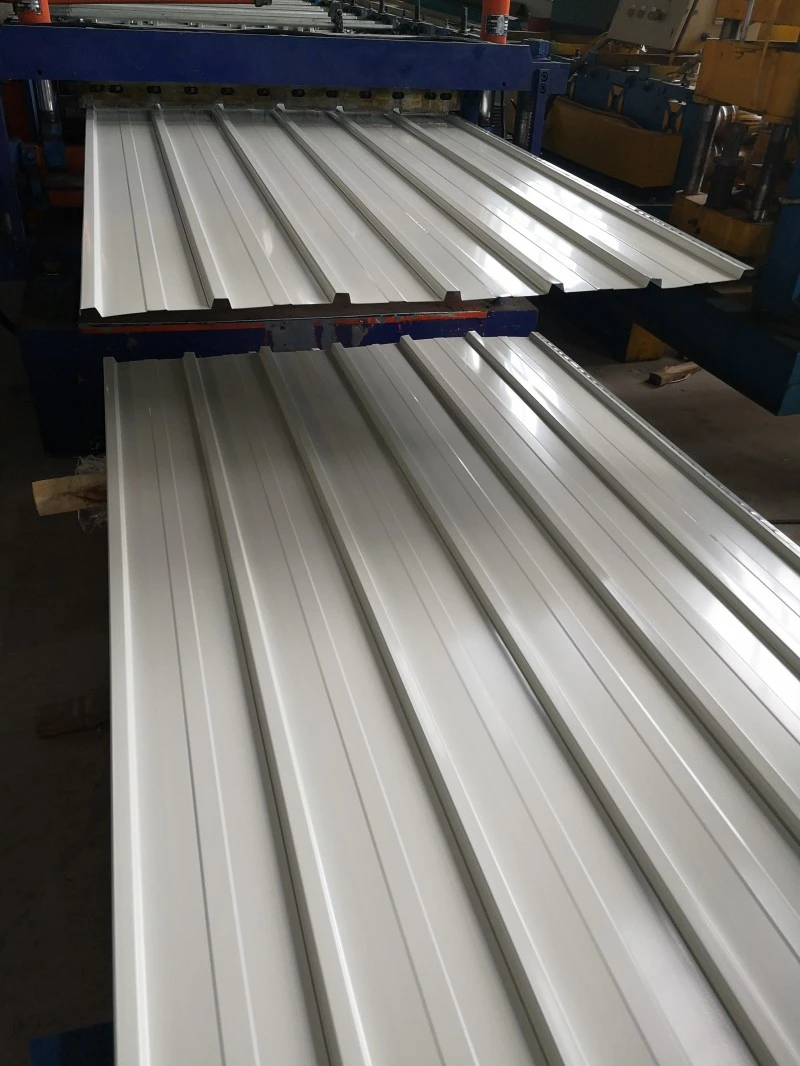

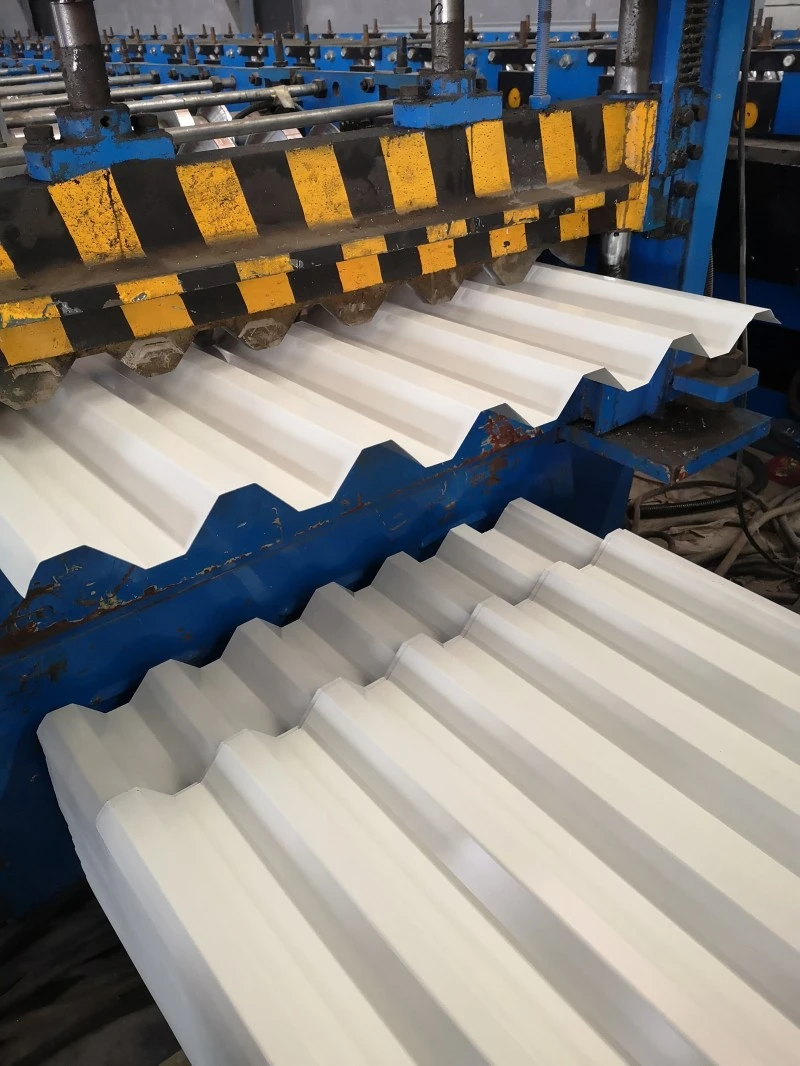

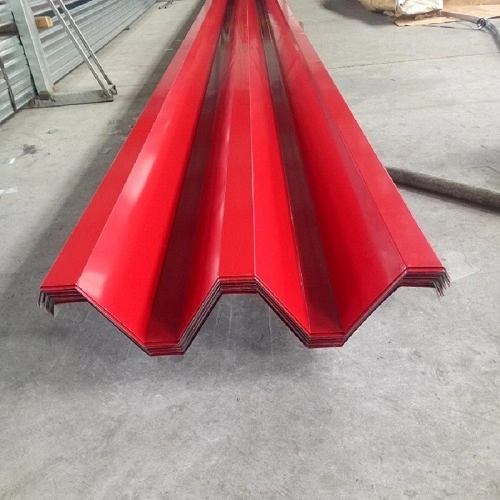

แผ่นโลหะโปรไฟล์ถูกสร้างขึ้นบนเส้นการขึ้นรูปม้วนอย่างต่อเนื่องและสามารถผลิตได้ในความยาวตั้งแต่หลายเมตรถึงสิบเมตร โครงสร้างสำเร็จรูปจากโรงงานให้ความแม่นยำของมิติสูงแต่ถูกจำกัดด้วยความยาวในการขนส่ง การขึ้นรูปที่ไซต์งานช่วยให้ความยาวของแผ่นงานตรงกับโปรเจ็กต์ ลดรอบสุดท้ายและประหยัดวัสดุและแรงงาน ผลิตภัณฑ์แบ่งประเภทตามหน้าตัดเป็นประเภทรูปตัว V รูปตัว U รูปตัว W มียาง มีความแข็ง และมีร่องประกบกัน ตามการใช้งาน ได้แก่ แผ่นหลังคา แผ่นผนัง แผ่นพื้นคอมโพสิต และแผงโครงสร้างโค้ง

ข้อมูลจำเพาะทางเทคนิค

ข้อมูลการสมัครโครงการ

1. อาคารอุตสาหกรรมและคลังสินค้า

แผ่นเมทัลชีทโปรไฟล์มักใช้สำหรับหุ้มหลังคาและผนังในโรงงานอุตสาหกรรมและโกดังสินค้า เนื่องจากมีน้ำหนักเบาและมีความแข็งแรงเพียงพอ สำหรับโครงการที่ไม่มีฉนวนกันความร้อน ปริมาณการใช้เหล็กจะอยู่ที่ประมาณ 5 กก./ตร.ม. ถึง 11 กก./ตร.ม. หลังคาโลหะที่ศูนย์กีฬา Pingliang Sports Park ซึ่งติดตั้งระหว่างเดือนมิถุนายน 2563 ถึงมิถุนายน 2566 ใช้แผ่นเหล็กโปรไฟล์เคลือบ Al-Zn หนา 0.6 มม. เป็นชั้นฐานหลังคา โครงการนี้ได้รับรางวัลเหรียญเงินสำหรับเทคโนโลยีวิศวกรรมจากรางวัลวิทยาศาสตร์และเทคโนโลยีอุตสาหกรรมการกันน้ำในอาคารประจำปี 2024 ซึ่งบ่งชี้ว่าวัสดุดำเนินการเป็นที่ยอมรับในสถานที่สาธารณะขนาดใหญ่

2. ระบบพื้นคอมโพสิต

เมื่อรวมกับคอนกรีต แผ่นเหล็กทำโปรไฟล์จะทำหน้าที่เป็นทั้งแบบหล่อถาวรและการเสริมแรงดึง แนวทางนี้ขจัดความจำเป็นในการใช้แบบหล่อไม้แบบดั้งเดิมและการค้ำยันชั่วคราว เพื่อปรับปรุงการยึดเกาะระหว่างเหล็กและคอนกรีต สามารถเชื่อมสตั๊ดเฉือนเข้ากับแผ่นงานล่วงหน้าได้ หรืออาจขึ้นรูปแผ่นด้วยโครงเสริมความแข็งแบบสองทิศทางก็ได้ ระบบพื้นคอมโพสิตใช้กันอย่างแพร่หลายในอาคารสูงและโครงสร้างอุตสาหกรรมหลายชั้น

3. โครงสร้างโค้งและโค้ง

แผ่นเมทัลชีทโปรไฟล์สามารถขึ้นรูปเป็นแผ่นแบนหรือแผ่นโค้งได้ แผ่นโค้งช่วยให้อาคารโค้งที่รวมฟังก์ชันคาน แผ่นพื้น และคอลัมน์ไว้ในรูปแบบโครงสร้างเดียว ระบบหลังคาสามารถผลิตได้ทั้งแบบแผ่นโค้งหรือแบบหน้าตัดแปรผัน และเหมาะสำหรับงานกันซึมเกรด I ถึง III ที่มีความลาดชันขั้นต่ำ 1.5 องศา

4. กันซึมหลังคาและกันลม

โดยทั่วไประบบหลังคาจะใช้การเชื่อมต่อแบบยึดด้วยสกรูแบบเหลื่อมหรือแบบประสานตะเข็บแบบยืนสูง วิธีตะเข็บแบบยืนใช้ตัวยึดแบบปกปิดและไม่เจาะ และได้นำไปใช้ในโครงการต่างๆ เช่น อาคารผู้โดยสารที่สนามบินนานาชาติปักกิ่ง ระบบแผ่นโปรไฟล์แบบตะเข็บตั้ง 360° ของ SENBO มีความกว้างของแผง 430 มม. และความสูงของสัน 65 มม. ออกแบบให้มีความลาดชันระบายน้ำอย่างน้อย 5% และระยะห่างแปไม่เกิน 1.5 ม. วิธีการยึดแบบปกปิดช่วยเพิ่มความต้านทานต่อการยกของลมและลดเส้นทางการรั่วไหลเมื่อเทียบกับตัวยึดแบบเปลือย

ลักษณะผลิตภัณฑ์

• น้ำหนักเบาและประหยัด:ปริมาณการใช้เหล็ก 5 กก./ตร.ม. ถึง 11 กก./ตร.ม. สำหรับการมุงหลังคาและระยะประหยัดประมาณ 3.5 ม. ทำให้วัสดุนี้เหมาะสำหรับโครงสร้างขนาดใหญ่
• ความต้านทานการกัดกร่อน:แผ่นเคลือบ Al-Zn ให้ความต้านทานการกัดกร่อน 3 ถึง 5 เท่าของเหล็กชุบสังกะสี การเคลือบ PVDF ช่วยยืดอายุการใช้งานในสภาพแวดล้อมที่รุนแรง
• ความหลากหลายของโปรไฟล์:มีให้เลือกทั้งแบบรูปตัววี ซี่โครง แข็งทื่อ และหางประกบ แผงโค้งและส่วนแปรผันสามารถผลิตได้สำหรับรูปแบบสถาปัตยกรรมพิเศษ
• สองโหมดการผลิต:การผลิตชิ้นส่วนสำเร็จรูปจากโรงงานหรือการขึ้นลอนที่หน้างานให้ความยืดหยุ่นในด้านความยาวของแผ่นงานและการวางแผนการขนส่ง
• วัสดุรีไซเคิล:แผ่นเหล็กและอลูมิเนียมสามารถรีไซเคิลได้เมื่อสิ้นสุดการบริการ แผ่นยังสามารถรวมเข้ากับระบบไฟฟ้าโซลาร์เซลล์เพื่อผลิตพลังงานได้

การใช้งานทั่วไป

• งานหุ้มหลังคาและผนังสำหรับโรงงานอุตสาหกรรมและคลังสินค้าโลจิสติกส์
• หลังคาเมทัลชีทสำหรับอาคารสาธารณะ เช่น สนามกีฬา ศูนย์นิทรรศการ และอาคารผู้โดยสารในสนามบิน
• พื้นคอมโพสิตสำหรับอาคารสูงและโรงงานอุตสาหกรรมหลายชั้น
• อาคารโค้งและโครงสร้างชั่วคราวที่ได้รับประโยชน์จากรูปแบบเปลือกหอยที่รองรับตัวเอง

คำแนะนำในการติดตั้งและการจัดการ

• เก็บผ้าปูที่นอนไว้บนพื้นรองรับระดับและเก็บไว้ให้แห้ง ใช้ผ้าหุ้มที่ระบายอากาศได้ดีหากไม่สามารถหลีกเลี่ยงการจัดเก็บกลางแจ้งได้
• ยกมัดมัดด้วยสลิงขนาดกว้างหรือคานยึดเพื่อป้องกันการเสียรูปของโครงและความเสียหายของสารเคลือบ
• ตัดแผ่นด้วยกรรไกรหรือกรรไกร หลีกเลี่ยงการใช้การตัดที่มีฤทธิ์กัดกร่อนซึ่งก่อให้เกิดความร้อนและทำให้สารเคลือบโลหะหรือสารอินทรีย์เสียหาย
• ใช้ตัวยึดกับแหวนรองที่เข้ากันได้กับวัสดุแผ่นเพื่อหลีกเลี่ยงการกัดกร่อนของกัลวานิก
• ปฏิบัติตามรายละเอียดรอบข้างและรอบท้ายที่ระบุ ในบริเวณที่มีลมแรง ให้เพิ่มความหนาแน่นของตัวยึดที่ขอบและมุมหลังคา
• สำหรับระบบตะเข็บแบบยืน ให้ตรวจสอบการมีส่วนร่วมของคลิปและความแน่นของตะเข็บก่อนที่จะย้ายไปยังแผงถัดไป

คำถามทั่วไป

จะเลือกระหว่างแผ่นสังกะสี เคลือบ Al-Zn และเคลือบสีได้อย่างไร

ทางเลือกขึ้นอยู่กับสภาพแวดล้อมในชั้นบรรยากาศและข้อกำหนดลักษณะที่ปรากฏ แผ่นสังกะสีมีความประหยัดสำหรับสภาวะที่ไม่รุนแรง แผ่นเคลือบ Al-Zn มีความทนทานต่อการกัดกร่อนได้ดีกว่าและเป็นที่ต้องการสำหรับพื้นที่ชายฝั่งหรือโรงงานอุตสาหกรรม แผ่นเคลือบสีช่วยเพิ่มการตกแต่งที่คงทน และเลือกเมื่อรูปลักษณ์มีความสำคัญหรือเมื่อจำเป็นต้องปกป้องการเคลือบเพิ่มเติม

แผ่นเมทัลชีทขึ้นรูปสามารถใช้กับทั้งงานหลังคาและผนังได้หรือไม่?

ใช่ แต่โปรไฟล์และความหนาอาจแตกต่างกัน แผงหลังคาต้องรองรับการระบายน้ำและการยกลม ในขณะที่แผ่นผนังเน้นที่แรงลมและรูปลักษณ์มากกว่า ควรใช้ตารางช่วงของผู้ผลิตเพื่อเลือกโปรไฟล์ที่ถูกต้องสำหรับแต่ละการใช้งาน

ความชันหลังคาขั้นต่ำสำหรับแผ่นเหล่านี้คือเท่าใด?

สำหรับระบบยึดด้วยสกรูยึด ความชันโดยทั่วไปจะอยู่ที่ 5% ระบบตะเข็บแบบยืนสามารถใช้งานได้บนทางลาดที่ต่ำถึง 1.5 องศา เมื่อติดตั้งด้วยการปิดผนึกตะเข็บและการออกแบบการระบายน้ำที่เหมาะสม ควรพิจารณาภาระลมและความเข้มของฝนในการออกแบบของโครงการด้วย

การขยายตัวและการหดตัวเนื่องจากความร้อนในแผ่นยาวได้รับการจัดการอย่างไร?

แผ่นยาวจะขยายตัวและหดตัวตามอุณหภูมิที่เปลี่ยนแปลง ระบบตะเข็บตั้งช่วยให้เคลื่อนไหวผ่านคลิปเลื่อนได้ สำหรับระบบที่มีการขัดทับ รายละเอียดรอบด้านท้ายและระยะห่างของตัวยึดควรได้รับการออกแบบเพื่อรองรับการเคลื่อนที่ด้วยความร้อน ความยาวแผ่นและช่วงอุณหภูมิควรได้รับการตรวจสอบโดยวิศวกรโครงการ

การควบคุมคุณภาพและเอกสารประกอบ

ซัพพลายเออร์ควรจัดเตรียมใบรับรองการทดสอบของโรงงานสำหรับบันทึกน้ำหนักของโลหะพื้นฐานและสารเคลือบ ขนาดโปรไฟล์ เช่น ความสูงของโครง ระยะพิทช์ และความกว้างที่มีประสิทธิภาพ จะได้รับการตรวจสอบระหว่างการผลิตและก่อนจัดส่ง สำหรับโครงการที่มีข้อกำหนดการยกลมเฉพาะ สามารถจัดทำรายงานผลการทดสอบหรือการคำนวณได้ การตรวจสอบ ณ สถานที่รับสินค้าควรตรวจสอบความหนาของแผ่น รูปร่างโปรไฟล์ สภาพการเคลือบ และความยาวเทียบกับคำสั่งซื้อ

ข้อพิจารณาในการคัดเลือก

• ระบุประเภทการกัดกร่อนต่อสิ่งแวดล้อมของไซต์งานก่อนเลือกวัสดุฐานและการเคลือบ
• ยืนยันแรงลมและช่วงการออกแบบเพื่อเลือกความหนาและโปรไฟล์ของแผ่นงานที่ถูกต้อง
• ตรวจสอบความลาดเอียงของหลังคาและรูปแบบการระบายน้ำเพื่อหลีกเลี่ยงการสะสมของน้ำและการรั่วไหล
• สำหรับแผ่นต่อเนื่องยาว ให้ตรวจสอบว่าเส้นทางการขนส่งสามารถรองรับความยาวที่ต้องการหรือวางแผนสำหรับการขึ้นลอนที่หน้างาน
• หากจะใช้แผ่นในระบบพื้นคอมโพสิต ให้ยืนยันรูปแบบแกนรับแรงเฉือนและข้อกำหนดอัตราการทนไฟที่ต้องการ
