พื้นระเบียงคอมโพสิต

เซนโบ วัสดุก่อสร้างจำหน่ายแผ่นพื้นคอมโพสิตซึ่งเป็นส่วนหนึ่งของกลุ่มผลิตภัณฑ์โครงสร้างเหล็ก เหล็กแผ่นรีดร้อนเหล่านี้ทำหน้าที่เป็นแบบหล่อถาวรในระหว่างการก่อสร้างและเป็นเหล็กเสริมแรงดึงในระหว่างขั้นตอนการบริการ โดยทำงานร่วมกับคอนกรีตเพื่อสร้างระบบพื้นแบบครบวงจร

แผ่นพื้นคอมโพสิตหรือที่เรียกว่าพื้นระเบียงเป็นระบบพื้นที่ทันสมัยที่สร้างขึ้นโดยการวางแผ่นเหล็กโปรไฟล์ลงบนคานเหล็กโดยตรงและเชื่อมต่อผ่านการเชื่อมแกนทะลุดาดฟ้า สิ่งนี้จะสร้างระบบที่ทำหน้าที่เป็นหน่วยบูรณาการสำหรับการรับน้ำหนักและการเสียรูป

ระบบทำงานอย่างไร

หลักการทางเทคนิคขึ้นอยู่กับบทบาทที่แตกต่างกันของเหล็กและคอนกรีตในระหว่างขั้นตอนการก่อสร้างและการบริการ

ขั้นตอนการก่อสร้าง:แผ่นเหล็กทำโปรไฟล์ทำหน้าที่เป็นแบบหล่อถาวร โดยรองรับน้ำหนักตัวเองของคอนกรีตเปียกและน้ำหนักจริงในการก่อสร้าง เป็นแพลตฟอร์มการทำงานที่มั่นคงและอำนวยความสะดวกในการดำเนินการหล่อแบบหลายชั้นตามลำดับ

ขั้นตอนการให้บริการ:แผ่นเหล็กทำโปรไฟล์ทำหน้าที่เป็นตัวเสริมแรงดึงที่ด้านล่างของแผ่นพื้น โดยทำงานร่วมกับคอนกรีตเพื่อรองรับภาระการบริการ ซึ่งจะช่วยลดปริมาณที่ต้องการของเหล็กเส้นและคอนกรีตทั่วไป

ประเภทโปรไฟล์และการจำแนกประเภทผลิตภัณฑ์

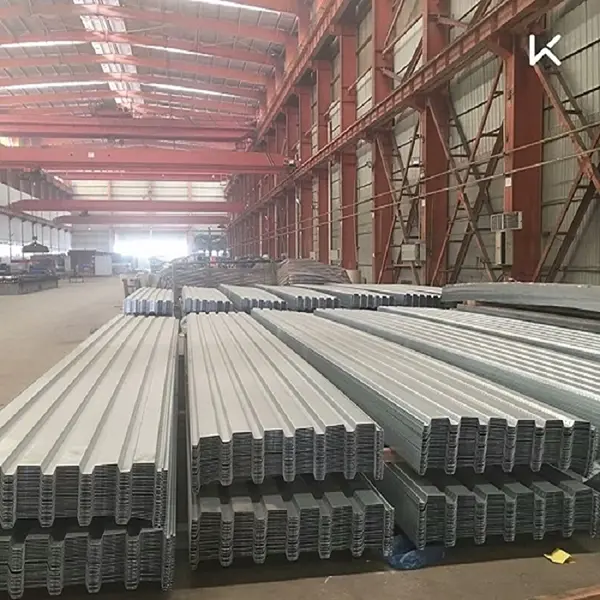

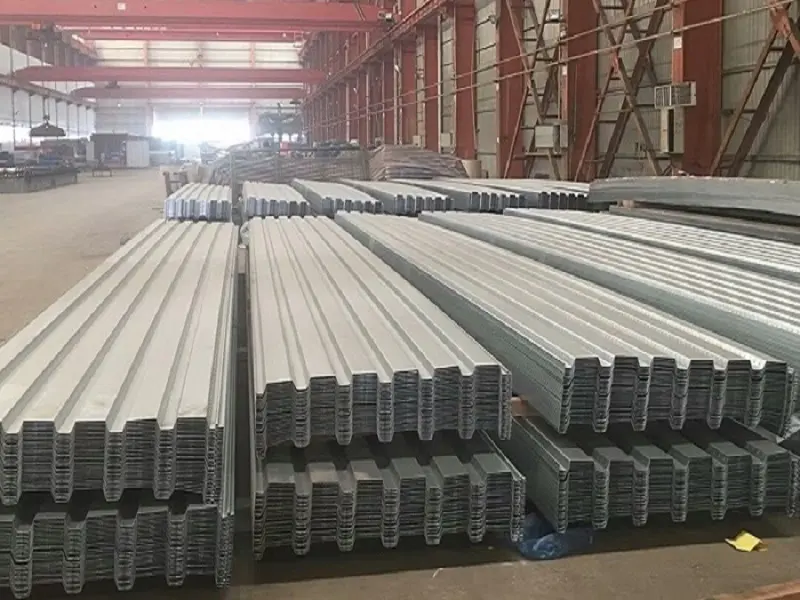

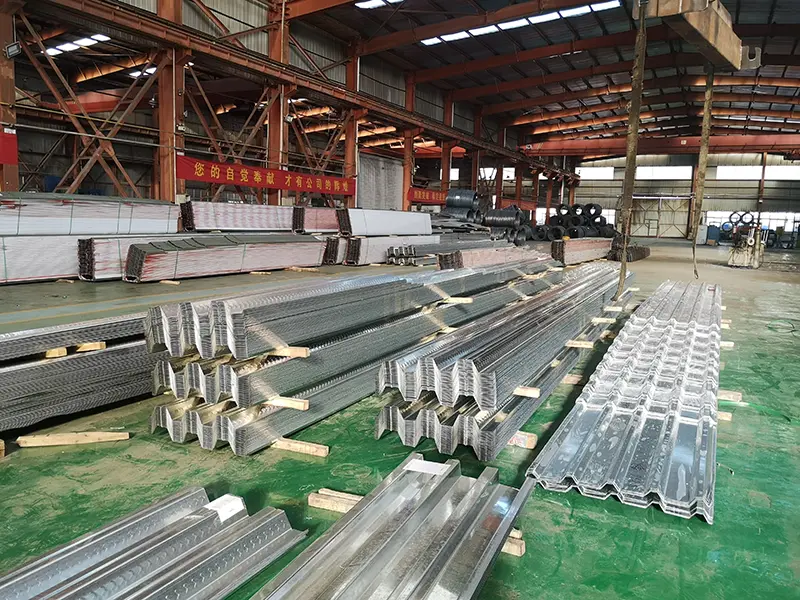

ขึ้นอยู่กับโปรไฟล์หน้าตัดของแผ่นเหล็ก แผ่นพื้นคอมโพสิตแบ่งออกเป็นสามประเภท: โปรไฟล์เปิดซี่โครง ปิดซี่โครง และเข้ามาใหม่ (หรือซี่โครงแคบ)

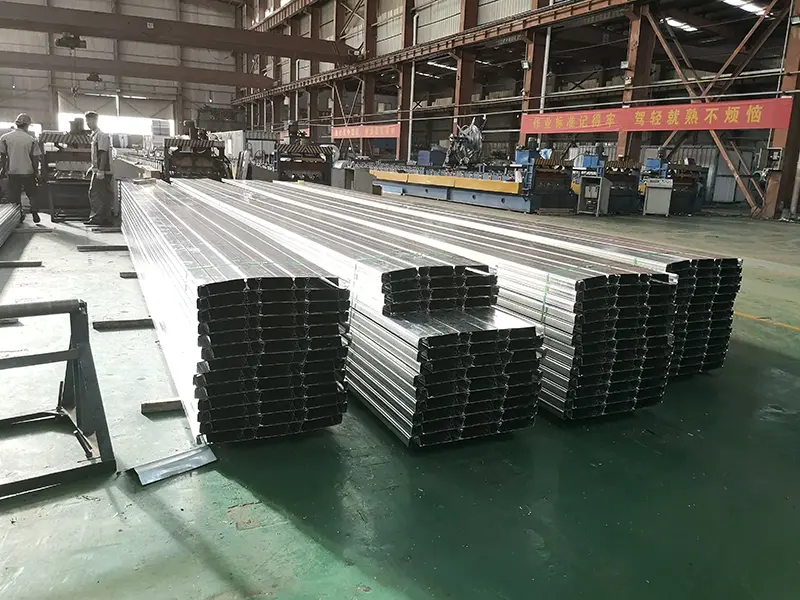

สำหรับผลิตภัณฑ์โปรไฟล์ปิด เช่น รุ่น YXB48-200-600 และ YXB65-185-555 การออกแบบซี่โครงแบบปิดจะห่อหุ้มซี่โครงในคอนกรีตทั้งหมด ฟังก์ชั่นนี้เหมือนกับแท่งเสริมแรงในแผ่นคอนกรีตแบบหล่อเข้าที่ โดยเพิ่มคุณสมบัติทางโครงสร้างตามลำดับของทั้งเหล็กและคอนกรีต ขณะเดียวกันก็ให้การทนไฟที่เหนือกว่า

ข้อกำหนดด้านวัสดุและโครงสร้าง

การก่อสร้างแผ่นพื้นคอมโพสิตต้องเป็นไปตามข้อกำหนดพื้นฐานต่อไปนี้ตามมาตรฐานแห่งชาติและรหัสอุตสาหกรรม

ประสิทธิภาพที่ผ่านการตรวจสอบภาคสนาม

1. ประสิทธิภาพการก่อสร้าง: การดำเนินการตามลำดับทำให้กำหนดการสั้นลง

แผ่นพื้นคอมโพสิตสอดคล้องกับข้อกำหนดการก่อสร้างที่รวดเร็วของโครงสร้างเหล็กหลัก เมื่อวางแล้ว แผ่นเหล็กทำโปรไฟล์จะทำหน้าที่เป็นแพลตฟอร์มการทำงานทันที ช่วยให้เกิดขั้นตอนการก่อสร้างตามลำดับ ซึ่งช่วยให้สามารถติดตั้งได้พร้อมกันบนหลายชั้นและการเทคอนกรีตแบบเป็นขั้นตอน ในการใช้งานอาคารสูงพิเศษ คุณลักษณะนี้สนับสนุนการควบคุมกำหนดการก่อสร้างโดยรวมอย่างมีประสิทธิภาพ

2. การทนไฟ: ชนิดปิดอาจไม่จำเป็นต้องใช้สเปรย์กันไฟ

ผ่านการทดสอบโดยศูนย์ควบคุมคุณภาพและตรวจสอบระบบดับเพลิงประจำที่และส่วนประกอบทนไฟแห่งชาติ โดยแผ่นพื้นคอมโพสิตแบบปิดมีคุณสมบัติตรงตามข้อกำหนดระดับการทนไฟ โดยไม่จำเป็นต้องใช้สเปรย์กันไฟในการกำหนดค่าบางอย่าง ตามรหัสทางเทคนิคสำหรับการป้องกันอัคคีภัยของโครงสร้างเหล็ก (GB 51249-2017) หากพื้นคอมโพสิตเป็นไปตามข้อกำหนดในการตรวจสอบความต้านทานไฟโดยการคำนึงถึงผลกระทบของเมมเบรน ไม่จำเป็นต้องมีมาตรการป้องกันอัคคีภัยเพิ่มเติม ผลกระทบของเมมเบรนภายใต้การเสียรูปครั้งใหญ่ทำให้ดาดฟ้าสามารถใช้ศักยภาพในการทนไฟโดยธรรมชาติได้

3. การดำเนินการแบบคอมโพสิต: ประเภทโปรไฟล์ปิดบรรลุพฤติกรรมแบบคอมโพสิตเต็มรูปแบบ

การออกแบบซี่โครงแบบปิดช่วยให้มั่นใจได้ว่าโครงดาดฟ้าที่ทำจากเหล็กนั้นถูกห่อหุ้มไว้อย่างสมบูรณ์ในคอนกรีต คล้ายกับแท่งเสริมแรงในแผ่นคอนกรีตแบบหล่อ ซึ่งช่วยเพิ่มคุณสมบัติตามลำดับของทั้งเหล็กและคอนกรีตภายในระบบเสริมแรงโครงสร้าง การทดสอบเชิงทดลองยืนยันว่าพื้นแบบปิดมีความสามารถในการรับน้ำหนักและความต้านทานแรงเฉือนที่เหนือกว่าเมื่อเปรียบเทียบกับระบบแบบเปิด

4. ผลประโยชน์ทางเศรษฐกิจ: ลดแบบหล่อและการเสริมแรง

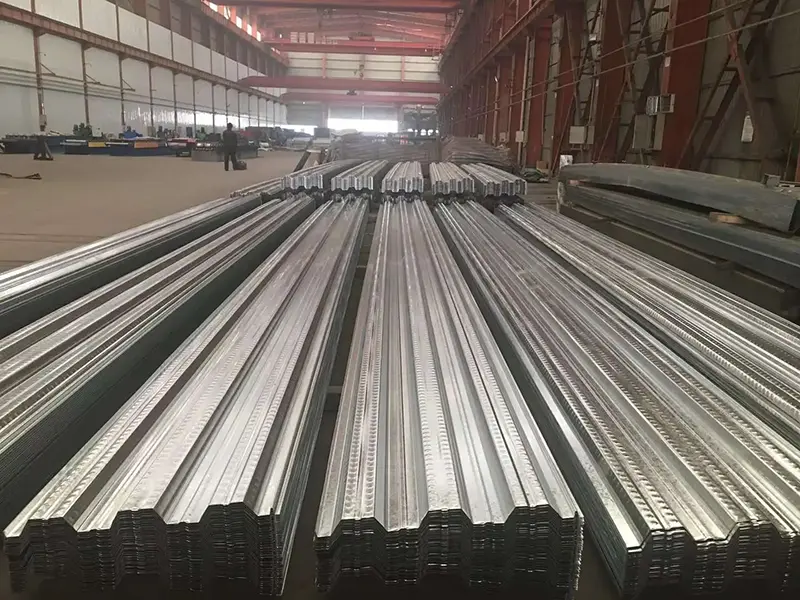

พื้นดาดฟ้าคอมโพสิตใช้แผ่นเหล็กโปรไฟล์เป็นแบบหล่อถาวร ช่วยลดขั้นตอนการติดตั้ง การปอก และการป้องกันที่เกี่ยวข้องกับแบบหล่อไม้แบบดั้งเดิม ในระหว่างขั้นตอนการบริการ จะทำหน้าที่เป็นการเสริมแรงดึงด้านล่าง ช่วยลดปริมาณเหล็กเส้นโดยรวมที่ต้องการ การนูนบนพื้นผิวดาดฟ้าสร้างการยึดเกาะที่แข็งแรงกับคอนกรีต และการรวมซี่โครงที่ทำให้แข็งทื่อทำให้มั่นใจได้ว่าระบบจะให้ความสามารถในการรับน้ำหนักสูง

ลักษณะประสิทธิภาพที่สำคัญ

1. แบบหล่อถาวรโดยไม่ต้องปอกแผ่นเหล็กทำโปรไฟล์มาแทนที่แบบหล่อแบบเดิม ช่วยลดขั้นตอนการติดตั้ง การปอก และการเชื่อมค้ำยัน ช่วยลดระยะเวลาการก่อสร้างและลดต้นทุนค่าแรง

2. ฟังก์ชั่นโครงสร้างคู่แผ่นทำหน้าที่เป็นแบบหล่อในระหว่างการก่อสร้างและเป็นการเสริมแรงดึงในระหว่างขั้นตอนการบริการ ซึ่งช่วยลดการใช้เหล็กเส้นและคอนกรีต

3. การทนไฟของดาดฟ้าแบบปิดพื้นคอมโพสิตแบบปิดที่ผ่านการทดสอบแล้วสามารถตอบสนองความต้องการอัตราการทนไฟโดยไม่ต้องใช้สเปรย์กันไฟ ซึ่งช่วยลดต้นทุนโครงการ

4. ขั้นตอนการทำงานตามลำดับที่มีประสิทธิภาพระบบรองรับการติดตั้งพร้อมกันและการเทคอนกรีตแบบขั้นบันไดหลายชั้น เมื่อติดตั้งแล้ว แผ่นพื้นจะทำหน้าที่เป็นแพลตฟอร์มการทำงานสำหรับงานต่อๆ ไป เช่น การติดตั้งบนเพดานและการกำหนดเส้นทางสาธารณูปโภค

5. ประสิทธิภาพแผ่นดินไหวแผ่นพื้นเชื่อมต่อกับคานเหล็กหลักและรองโดยใช้แกนรับแรงเฉือน ก่อให้เกิดระบบโครงสร้างแบบผสมผสานพร้อมความต้านทานต่อแผ่นดินไหวที่ดีขึ้น

คำแนะนำการออกแบบและการติดตั้ง

สำหรับการเลือกโปรไฟล์:แนะนำให้ใช้โปรไฟล์โครงปิดสำหรับโครงการที่ต้องการการทนไฟสูงและการดำเนินการแบบคอมโพสิตโดยไม่ต้องกันไฟเพิ่มเติม อาจใช้โปรไฟล์ Open-rib ในกรณีที่ต้องการการติดตั้งที่ง่ายกว่าหรือมีน้ำหนักเบากว่า แต่ต้องมีการตรวจสอบความต้านทานไฟและความสามารถในการรับน้ำหนักแยกต่างหาก

สำหรับความหนาและการเสริมแรงของแผ่นพื้น:ความหนาของแผ่นพื้นทั้งหมดควรมีอย่างน้อย 90 มม. โดยมีฝาปิดคอนกรีตอย่างน้อย 50 มม. เหนือแผ่นเหล็กทำโปรไฟล์ จำนวนการเสริมแรงเพิ่มเติมขึ้นอยู่กับข้อกำหนดด้านระยะ น้ำหนักบรรทุก และอัตราการทนไฟ

เพื่อความทนทานของการเคลือบสังกะสี:น้ำหนักเคลือบสังกะสีมาตรฐานทั้งสองด้านอย่างน้อย 120 กรัม/ตร.ม. สำหรับสภาพแวดล้อมที่มีการกัดกร่อนสูง อาจจำเป็นต้องมีการเคลือบที่หนักกว่าหรือการป้องกันเพิ่มเติม

ระหว่างการติดตั้ง:ตรวจสอบให้แน่ใจว่ามีการเชื่อมแกนเฉือนที่เหมาะสมผ่านดาดฟ้าเข้ากับคานเหล็ก ปฏิบัติตามระยะห่างของสตัดและระยะขอบที่ระบุ ตรวจสอบว่าดาดฟ้าได้รับการรองรับอย่างเพียงพอในระหว่างการเทคอนกรีตเพื่อป้องกันการโก่งตัวมากเกินไป

ประเภทโครงการที่เหมาะสม

1.ระบบพื้นและหลังคาสำหรับโครงสร้างเหล็กสูงและสูงพิเศษ

2.อาคารสาธารณะขนาดใหญ่ เช่น สนามกีฬา ศูนย์นิทรรศการ และอาคารผู้โดยสารในสนามบิน

3.พื้นสำหรับอาคารอุตสาหกรรมและอาคารพาณิชย์ รวมถึงโรงงานอุตสาหกรรม คลังสินค้าโลจิสติกส์ และโครงสร้างที่จอดรถ

4.โครงการโครงสร้างเหล็กที่ต้องการการก่อสร้างที่รวดเร็วและขั้นตอนการทำงานตามลำดับ

คำถามที่พบบ่อย

1. พื้นคอมโพสิตแบบ open-rib และ close-rib แตกต่างกันอย่างไร?

โครงแบบซี่โครงเปิดจะมีโครงแบบเปิดโล่งที่ไม่ได้ฝังอยู่ในคอนกรีตทั้งหมด ในขณะที่โครงแบบแบบปิดจะมีโครงแบบปิดสนิท โดยทั่วไปโครงแบบซี่โครงปิดจะให้การทำงานของคอมโพสิตและการทนไฟได้ดีกว่า เนื่องจากโครงจะทำหน้าที่เหมือนแท่งเสริมแรงและคอนกรีตจะห่อหุ้มเหล็กไว้จนสุด

2. พื้นคอมโพสิตจำเป็นต้องใช้สเปรย์กันไฟเสมอหรือไม่?

ไม่เสมอไป พื้นคอมโพสิตแบบปิดอาจเป็นไปตามข้อกำหนดการทนไฟโดยไม่ต้องใช้สเปรย์กันไฟ หากเป็นไปตามเงื่อนไขใน GB 51249-2017 เช่น การคำนึงถึงผลกระทบของเมมเบรน อย่างไรก็ตาม โครงแบบเปิดหรือพื้นที่มีแผ่นพื้นบางกว่าอาจต้องมีการป้องกันอัคคีภัยเพิ่มเติม แนะนำให้ทำการประเมินทางวิศวกรรมอัคคีภัย

3. พื้นระเบียงเชื่อมต่อกับคานเหล็กอย่างไร?

พื้นระเบียงเชื่อมต่อกับคานเหล็กโดยใช้การเชื่อมแกนทะลุดาดฟ้า หมุดรับแรงเฉือนถูกเชื่อมผ่านแผ่นกระดานเข้ากับหน้าแปลนคาน ทำให้เกิดการเชื่อมต่อแบบคอมโพสิต เส้นผ่านศูนย์กลางของแกน ระยะห่าง และการฝังต้องเป็นไปตามการออกแบบโครงการและมาตรฐานที่เกี่ยวข้อง

4. ฉันควรเลือกความหนาเท่าใดสำหรับช่วงและน้ำหนักที่กำหนด

ความหนาที่ต้องการขึ้นอยู่กับประเภทโปรไฟล์ ช่วง ความหนาของคอนกรีต และน้ำหนักการออกแบบ สำหรับพื้นสำนักงานหรือที่พักอาศัยทั่วไป โดยทั่วไปความหนา 0.8–1.2 มม. แต่ช่วงที่ยาวกว่าหรือการรับน้ำหนักที่หนักกว่าอาจต้องใช้ความหนา 1.2–1.5 มม. ควรทำการคำนวณโครงสร้างเพื่อกำหนดความหนาที่เหมาะสม

5. พื้นคอมโพสิตสามารถใช้ในสภาพแวดล้อมที่มีฤทธิ์กัดกร่อนได้หรือไม่?

การเคลือบสังกะสีมาตรฐานให้ความต้านทานการกัดกร่อนที่ดีสำหรับการใช้งานภายในอาคารส่วนใหญ่ สำหรับสภาพแวดล้อมกลางแจ้งหรือที่มีการกัดกร่อนสูง อาจมีการระบุการเคลือบสังกะสีที่หนักกว่าหรือมาตรการป้องกันเพิ่มเติม ศึกษาข้อกำหนดของโครงการสำหรับข้อกำหนดด้านความทนทาน
