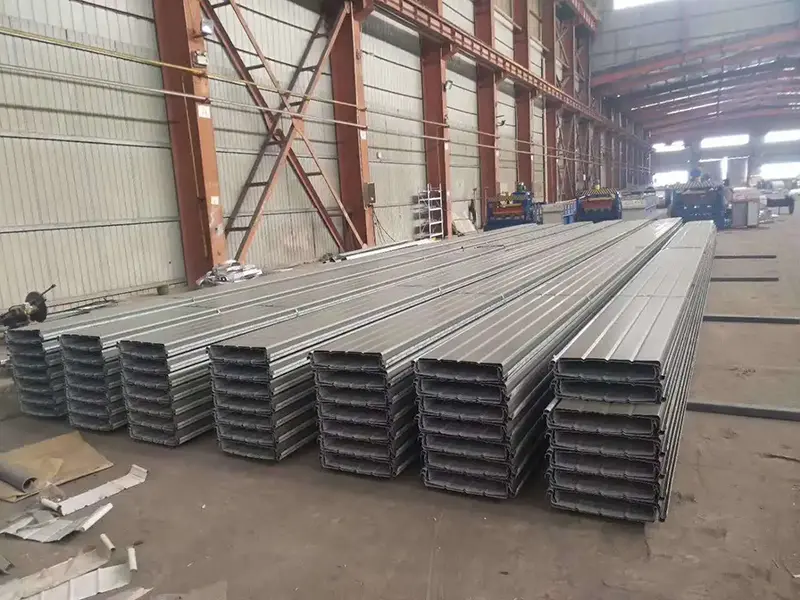

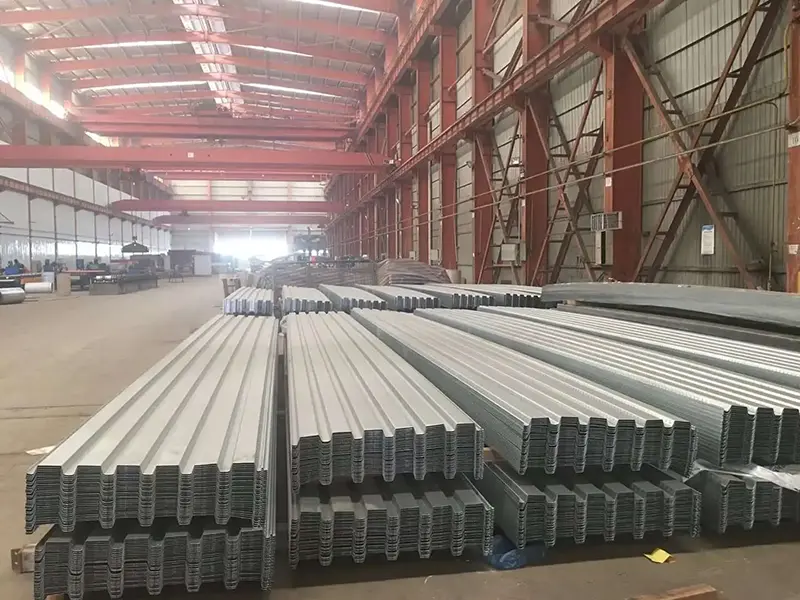

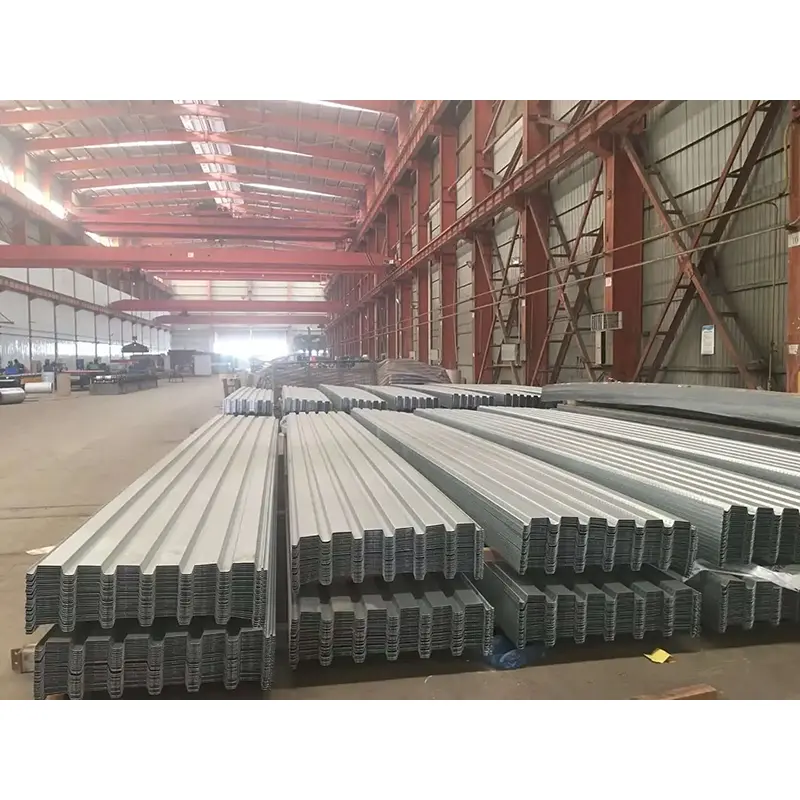

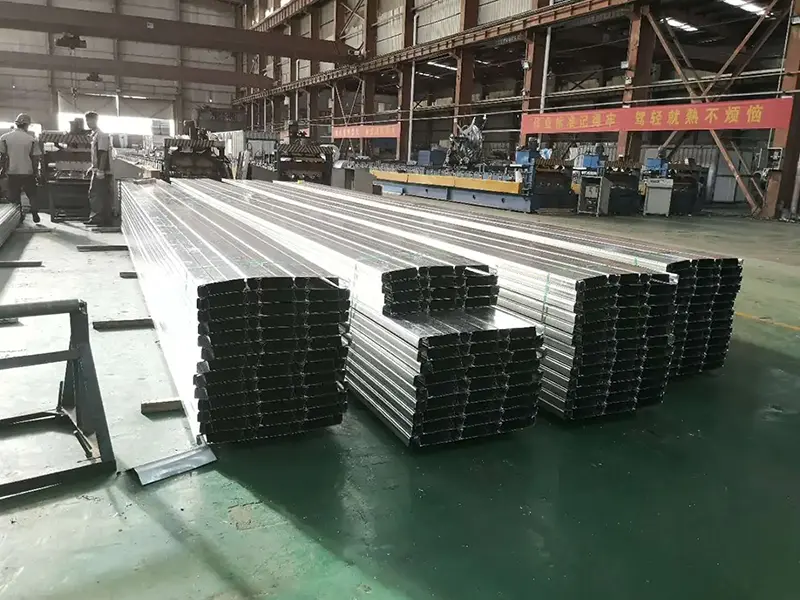

พื้นรับน้ำหนักหรือที่เรียกว่าพื้นระเบียงเหล็กหรือพื้นระเบียงเหล็กทำโปรไฟล์เป็นส่วนประกอบการก่อสร้างรีดเย็นที่ทำจากแผ่นเหล็กชุบสังกะสี หน้าตัดลูกฟูกจะมีรูปทรงเป็นรูป V, U หรือสี่เหลี่ยมคางหมู ขึ้นอยู่กับโปรไฟล์เซนโบ วัสดุก่อสร้างจำหน่ายแผงเหล่านี้เป็นส่วนหนึ่งของกลุ่มผลิตภัณฑ์โครงสร้างเหล็ก โดยเสนอตัวเลือกทั้งแบบโปรไฟล์เปิดและโปรไฟล์ปิดสำหรับระบบพื้นคอมโพสิต
ในระหว่างการก่อสร้าง แผงจะทำหน้าที่เป็นแบบหล่อถาวร หลังจากที่คอนกรีตแข็งตัวแล้ว จะทำหน้าที่เป็นตัวเสริมแรงดึงที่ด้านล่างของแผ่นคอนกรีต ฟังก์ชันคู่นี้เป็นสิ่งที่ทำให้ระบบทั้งมีประสิทธิภาพเชิงโครงสร้างและประหยัด
พื้นแบบเปิด เช่น YX76-305-915 และ YX75-300-880 มีโครงที่มีส่วนเปิด การออกแบบนี้ช่วยให้วางคานเสริมและเดินสายสาธารณูปโภคบนไซต์งานได้ง่ายขึ้น รุ่นโปรไฟล์ปิด รวมถึง YX60-263-790 และ YXB65-185-555 มีแนวทางตรงกันข้าม: ซี่โครงถูกปิดสนิท ทำให้ด้านล่างเรียบและทนไฟได้ดีขึ้น

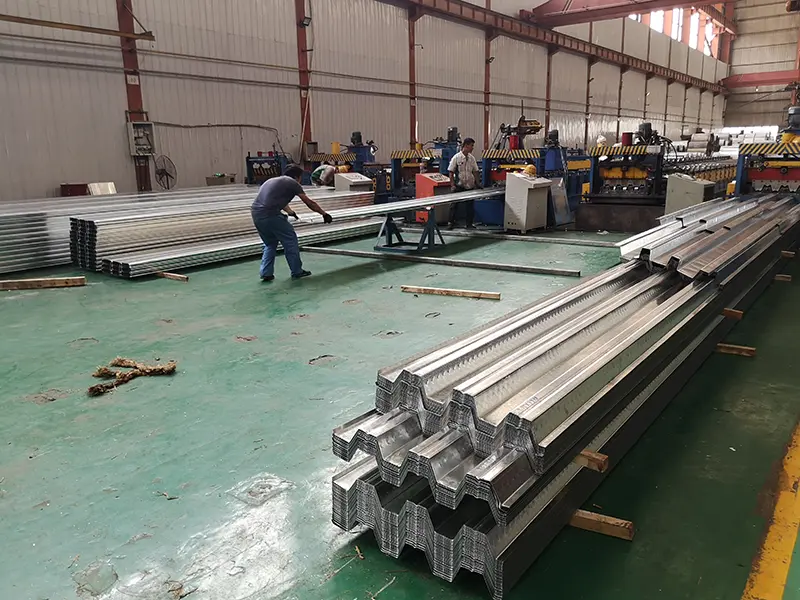

สำหรับวัสดุฐาน จะใช้ขดลวดเหล็กชุบสังกะสีแบบจุ่มร้อนในเกรดเช่น DX51D+Z, Q235 และ Q345 น้ำหนักเคลือบสังกะสีสามารถปรับได้ตั้งแต่ 40 ถึง 600 กรัม/ตร.ม. เพื่อให้เหมาะกับความต้องการในการป้องกันการกัดกร่อนโดยเฉพาะ กระบวนการขึ้นรูปม้วน 21 ขั้นตอนสร้างรูปร่างให้กับแผง โดยมีความยาวที่ปรับแต่งได้ในแต่ละโครงการ โดยทั่วไปทีมงานติดตั้งสามารถครอบคลุมพื้นที่ได้ 2,000–3,000 ตร.ม. ต่อวัน
เพื่อสร้างระบบโครงสร้างแบบครบวงจร แผงจะเชื่อมเข้ากับคานเหล็กทะลุพื้นโดยใช้หมุดเฉือน ในขณะที่แผงที่อยู่ติดกันจะเชื่อมต่อกันด้วยเครื่องมือจับยึดแบบพิเศษ
ยกตัวอย่างเด็คแบบเปิดโปรไฟล์ YX75-300-880 ด้วยความสูงของสัน 75 มม. ระยะห่างของซี่ 300 มม. และความกว้างใช้งานจริง 880 มม. รุ่นหนา 1.0 มม. ให้โมเมนต์ความเฉื่อย 135 ซม.⁴/ม. ความสามารถในการรับน้ำหนักในขั้นตอนการก่อสร้างคือ 3.2 กิโลนิวตัน/ตรม. และกำลังการผลิตสูงสุดของแผ่นคอนกรีตคอมโพสิตอยู่ที่ 8.5 กิโลนิวตัน/ตรม. เมื่อความหนาเพิ่มขึ้นเป็น 1.2 มม. โมเมนต์ความเฉื่อยจะเพิ่มขึ้นเป็น 190 cm⁴/m ส่งผลให้ความจุสูงสุดอยู่ที่ 12.0 kN/m²
รุ่น YX51-342-1025 บอกเล่าเรื่องราวที่คล้ายกัน อัตราการใช้วัสดุอยู่ที่ 82% และแผง 1.0 มม. ให้โมเมนต์ความเฉื่อย 63.50 cm⁴/m โดยมีโมดูลัสหน้าตัด 20.13 cm³/m
ความแข็งแรงของผลผลิตสามารถปรับได้ในช่วงกว้าง ตั้งแต่ 235 MPa ถึง 550 MPa โดยมีความต้านทานแรงดึงสูงสุดระหว่าง 340 ถึง 700 MPa ภายใต้การโหลดแบบไดนามิก อายุการใช้งานความล้าจะสูงถึง 2 ล้านรอบ ตามที่ระบุไว้ใน EU EN1993-1-3 ในการทดสอบสเปรย์เกลือ แผงสังกะสีทนทานได้ถึง 2,000 ชั่วโมงโดยไม่เกิดสนิมสีแดง ซึ่งหมายความว่ามีอายุการใช้งานเกิน 25 ปีในสภาพแวดล้อมชายฝั่ง
ส่วนความสูงสัน 51 มม. ผ่านการจำลองพลศาสตร์ของไหลเพื่อปรับรูปร่างให้เหมาะสม ด้วยแผ่นคอนกรีตขนาด 120 มม. ทำให้มีความสามารถในการรับน้ำหนักในแนวตั้งที่ 3.5 กิโลนิวตัน/ตร.ม. และมีความแข็งแกร่งในการรับแรงดัดงอมากกว่าการออกแบบซี่โครงขนาด 35 มม. ที่เทียบเคียงได้ถึง 42% การวิเคราะห์องค์ประกอบจำกัดยังยืนยันเพิ่มเติมถึงค่าสัมประสิทธิ์ความสม่ำเสมอในการถ่ายโอนโหลดที่ 0.92 สำหรับส่วนระยะพิตช์ซี่โครง 233 มม. ซึ่งช่วยหลีกเลี่ยงความเข้มข้นของความเค้น 25% ที่มักพบเห็นได้ทั่วไปในพื้นระเบียงทั่วไป
ประสิทธิภาพของแผ่นดินไหวก็ไม่ถูกมองข้ามเช่นกัน รุ่นที่เลือกตรงตามข้อกำหนดการออกแบบสำหรับโซนความเข้ม 8 การทดสอบไฟยังได้ดำเนินการ: ผลิตภัณฑ์โปรไฟล์ปิดเป็นไปตามข้อกำหนดอัตราการติดไฟโดยไม่จำเป็นต้องกันไฟด้วยสเปรย์
ตารางด้านล่างสรุปพารามิเตอร์การผลิตมาตรฐาน การปรับแต่งสามารถใช้ได้สำหรับข้อกำหนดเฉพาะของโครงการ
| ตัวชี้วัดประสิทธิภาพ | พารามิเตอร์/ข้อมูลจำเพาะ | หมายเหตุ |
|---|---|---|
| เกรดวัสดุฐาน | DX51D+Z, Q235, Q345 | แผ่นเหล็กชุบสังกะสีแบบจุ่มร้อน |
| ความหนาทั่วไป | 0.7–1.5 มม | ขึ้นอยู่กับประเภทโปรไฟล์และข้อกำหนดในการโหลด |
| ความแข็งแรงของผลผลิต | 235–550 เมกะปาสคาล | ปรับได้ |
| เคลือบสังกะสีสองด้าน | 40–600 ก./ตร.ม | การเคลือบสังกะสีสูงต้องมีการปรับแต่ง |
| การจำแนกโปรไฟล์ | เปิด / ปิด | ดูข้อมูลจำเพาะของรุ่นหลักด้านล่าง |
| ความกว้างที่มีประสิทธิภาพ | 600–1,025 มม | ขึ้นอยู่กับประเภทโปรไฟล์ |
| ประสิทธิภาพการติดตั้ง | 2,000–3,000 ตรม./วัน | กำลังการผลิตติดตั้งรายวัน |
| อายุการใช้งานการออกแบบ | ≥25ปี | ภูมิภาคชายฝั่ง |
| ประเภทโปรไฟล์ | Rib Height (mm) | ความกว้างที่มีประสิทธิภาพ (มม.) | อัตราการใช้วัสดุ | ความหนาทั่วไป (มม.) |
|---|---|---|---|---|
| YX51-342-1025 | 51 | 1025 | 82% | 0.8–1.5 |
| YX75-300-880 | 75 | 880 | 70.4% | 0.8–1.5 |
| YX60-263-790 | 60 | 790 | 79% | 0.8–1.2 |
| YX75-200-600 | 75 | 600 | 60% | 0.75–2.3 |
| YX51-233-699 | 51 | 699 | 69.9% | 0.8–1.2 |
1. ฟังก์ชั่นคู่ผลิตภัณฑ์หนึ่งมีจุดประสงค์สองประการ: แบบหล่อถาวรในระหว่างการก่อสร้าง และการเสริมแรงดึงเมื่อมีการใช้งานแผ่นพื้น สิ่งนี้จะช่วยลดการใช้เหล็กโดยรวมได้อย่างเป็นธรรมชาติ
2. ประสิทธิภาพการก่อสร้างสามารถติดตั้งได้หลายชั้นพร้อมกัน โดยเทคอนกรีตเป็นขั้นตอน ความครอบคลุมการติดตั้งรายวันที่ 2,000–3,000 ตร.ม. ช่วยให้โครงการดำเนินไปอย่างรวดเร็ว
3. คุณสมบัติทางกลที่ตรวจสอบได้ความแข็งแรงของผลผลิตสามารถปรับได้ตั้งแต่ 235 ถึง 550 MPa และความสามารถในการรับน้ำหนักของแผ่นคอมโพสิตได้รับการยืนยันผ่านการทดสอบแล้ว มีข้อมูลจำเพาะของรุ่นให้เลือกมากมาย
4. ความต้านทานการกัดกร่อนด้วยระดับการชุบสังกะสีที่ปรับแต่งได้ตั้งแต่ 40 ถึง 600 กรัม/ตร.ม. และความต้านทานละอองน้ำเกลือสูงสุด 2,000 ชั่วโมง แผงจึงมีอายุการใช้งานยาวนานกว่า 25 ปี แม้แต่ในพื้นที่ชายฝั่งทะเล
5. ความยืดหยุ่นของโปรไฟล์โปรไฟล์แบบ Open-rib ช่วยให้การวางตำแหน่งเสริมแรงและเส้นทางอรรถประโยชน์ง่ายขึ้น ในขณะที่โปรไฟล์แบบ open-rib ให้ด้านล่างเรียบและต้านทานไฟได้ดีขึ้น ทางเลือกที่เหมาะสมขึ้นอยู่กับลำดับความสำคัญของโครงการ
สำหรับพื้นแบบเปิด:ประเภทนี้ทำงานได้ดีเมื่อจำเป็นต้องมีการเสริมแรงในสถานที่หรือการกำหนดเส้นทางยูทิลิตี้ภายในซี่โครง โปรดทราบว่าอาจจำเป็นต้องมีมาตรการป้องกันอัคคีภัยเพิ่มเติม ขึ้นอยู่กับระดับการยิงของโครงการ
สำหรับพื้นระเบียงแบบปิด:หากต้องการใช้ด้านล่างแบบแบนสำหรับติดเพดาน หรือหากเป้าหมายคือการหลีกเลี่ยงการกันไฟแบบสเปรย์ โมเดลแบบปิดจะเหมาะสมกว่า
สำหรับสภาพแวดล้อมชายฝั่งหรือที่มีฤทธิ์กัดกร่อน:ควรระบุการเคลือบสังกะสีที่หนักกว่าถึง 600 กรัม/ตร.ม. มีรายงานการทดสอบสเปรย์เกลือตามคำขอเพื่อตรวจสอบประสิทธิภาพ
ระหว่างการติดตั้ง:จะต้องเชื่อมแกนรับแรงเฉือนผ่านดาดฟ้าเข้ากับคานเหล็กตามรูปแบบและระยะขอบที่กำหนด แผงที่อยู่ติดกันจะต้องเชื่อมต่ออย่างแน่นหนาด้วยเครื่องมือจับยึด และควรตรวจสอบส่วนรองรับชั่วคราวในระหว่างการเทคอนกรีตเพื่อควบคุมการโก่งตัว
1.โครงสร้างเหล็กสูงและสูงเป็นพิเศษจำเป็นต้องมีระบบพื้นและหลังคาที่เชื่อถือได้ และพื้นระเบียงรับน้ำหนักก็เหมาะกับบทบาทนั้น
2.อาคารสาธารณะขนาดใหญ่ รวมถึงสนามกีฬาและอาคารผู้โดยสารในสนามบิน ได้รับประโยชน์จากประสิทธิภาพเชิงโครงสร้างของระบบ
3.คลังสินค้าโลจิสติกส์และโรงงานอุตสาหกรรมมักใช้แผงเหล่านี้สำหรับแพลตฟอร์มปฏิบัติการและพื้น
4.โครงการโครงสร้างเหล็กใดๆ ที่มีตารางเวลาที่แน่นหนาและขั้นตอนการทำงานแบบเป็นขั้นตอนสามารถใช้ประโยชน์จากการติดตั้งที่รวดเร็วที่ระบบนี้นำเสนอได้
พื้นแบบเปิดเผยให้เห็นส่วนบนของซี่โครง ซึ่งช่วยให้การวางตำแหน่งเสริมและการติดตั้งสาธารณูปโภคทำได้ง่ายขึ้น พื้นแบบปิดปิดล้อมซี่โครงทั้งหมด ส่งผลให้ด้านล่างเรียบและโดยทั่วไปแล้วทนไฟได้ดีกว่าโดยไม่ต้องเคลือบสเปรย์ การเลือกขึ้นอยู่กับความต้องการด้านโครงสร้าง ไฟ และสถาปัตยกรรม
ขึ้นอยู่กับการสัมผัสสิ่งแวดล้อมเป็นหลัก การใช้งานภายในโดยทั่วไปจะใช้การเคลือบมาตรฐาน 120–275 กรัม/ตร.ม. สภาพแวดล้อมชายฝั่งหรือมีการกัดกร่อนสูงจำเป็นต้องมีการเคลือบที่หนักกว่าถึง 600 กรัม/ตร.ม. เราสามารถช่วยกำหนดข้อกำหนดที่เหมาะสมได้เมื่อทราบเงื่อนไขของโครงการแล้ว
โครงที่สูงกว่า เช่น 75 มม. ให้ความแข็งและความสามารถในการรับน้ำหนักที่มากขึ้น ซึ่งช่วยให้ยืดระยะได้ยาวขึ้นหรือรับน้ำหนักได้มาก โครงส่วนล่างประมาณ 51 มม. ใช้งานได้ดีกับช่วงที่สั้นลงและน้ำหนักที่เบากว่า ควรทำการคำนวณเชิงโครงสร้างเพื่อยืนยันโปรไฟล์และความหนาที่เหมาะสมที่สุด
ขึ้นอยู่กับโปรไฟล์แผง ความหนา ช่วง และน้ำหนักการก่อสร้าง การกำหนดค่าบางอย่างได้รับการออกแบบสำหรับการติดตั้งแบบไม่ต้องค้ำยันจนถึงช่วงที่กำหนด ควรปรึกษาตารางช่วงของผู้ผลิต และวิศวกรโครงสร้างต้องตรวจสอบลำดับการก่อสร้าง
ข้อมูลอ้างอิงหลักคือ GB 55004-2021 (รหัสบังคับสำหรับโครงสร้างคอมโพสิต) และแผนที่มาตรฐานแห่งชาติ 05SG522 สำหรับการออกแบบที่ล้าและขึ้นรูปเย็น มักอ้างถึง EN1993-1-3 สามารถจัดเตรียมใบรับรองวัสดุและรายงานผลการทดสอบได้เมื่อมีการร้องขอ
