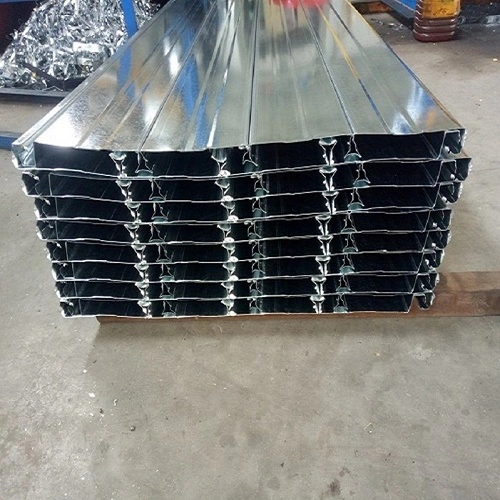

พื้นเหล็กปิดโปรไฟล์

พื้นเหล็กโปรไฟล์ปิด (หรือเรียกอีกอย่างว่าเหล็กแผ่นโปรไฟล์ชนิดปิด) เป็นแผงโครงสร้างลูกฟูกที่เกิดขึ้นที่อุณหภูมิห้องจากขดลวดเหล็กชุบสังกะสีแบบจุ่มร้อนโดยใช้สายการผลิตรีดเย็นหลายลูกกลิ้งต่อเนื่อง ความแตกต่างที่สำคัญจากพื้นแบบเปิดคือด้านล่างของร่องซี่โครงถูกปิดผนึกจนสุด ทำให้เกิดโพรงกลวงรูปลิ่มหรือสี่เหลี่ยมคางหมูแบบปิด

เซนโบ วัสดุก่อสร้างจำหน่ายแผ่นพื้นเหล็กโปรไฟล์ปิดซึ่งเป็นส่วนหนึ่งของกลุ่มผลิตภัณฑ์ระบบพื้นคอมโพสิต แผงเหล่านี้ใช้กันอย่างแพร่หลายในอาคารโครงเหล็กที่ต้องการการทนไฟ ผนังเรียบ และการก่อสร้างที่มีประสิทธิภาพเป็นข้อกำหนดสำคัญ

คุณสมบัติโครงสร้าง

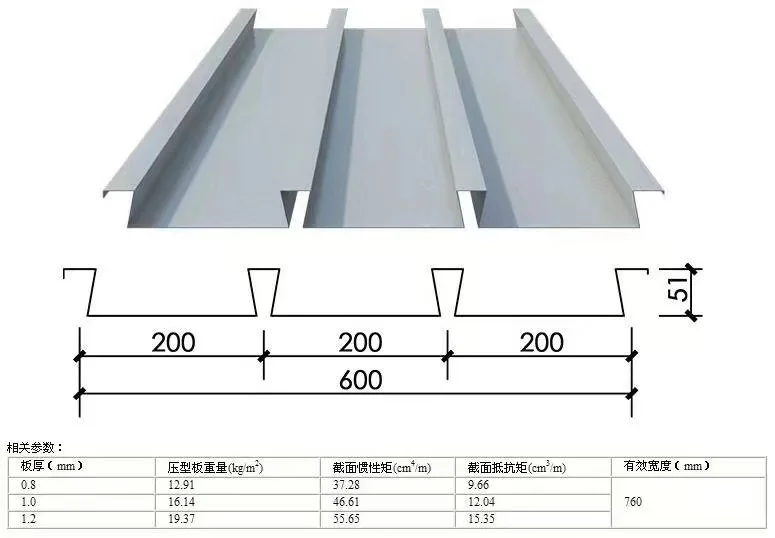

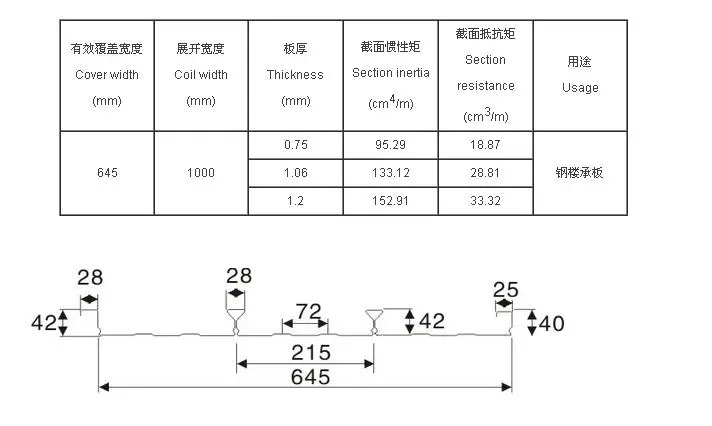

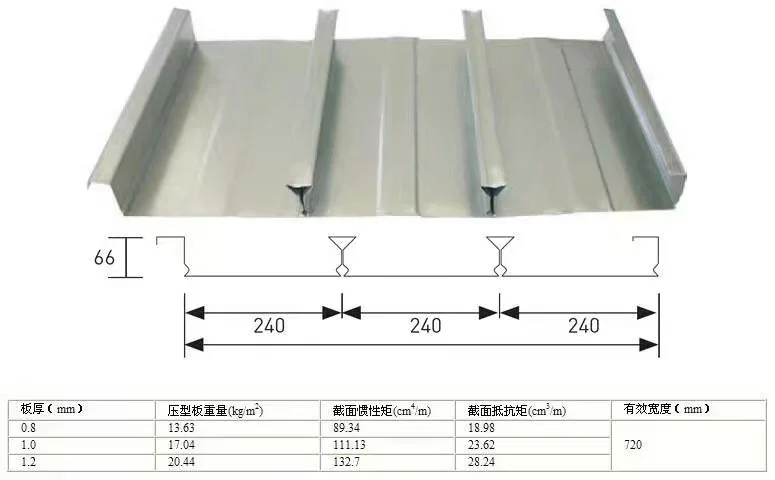

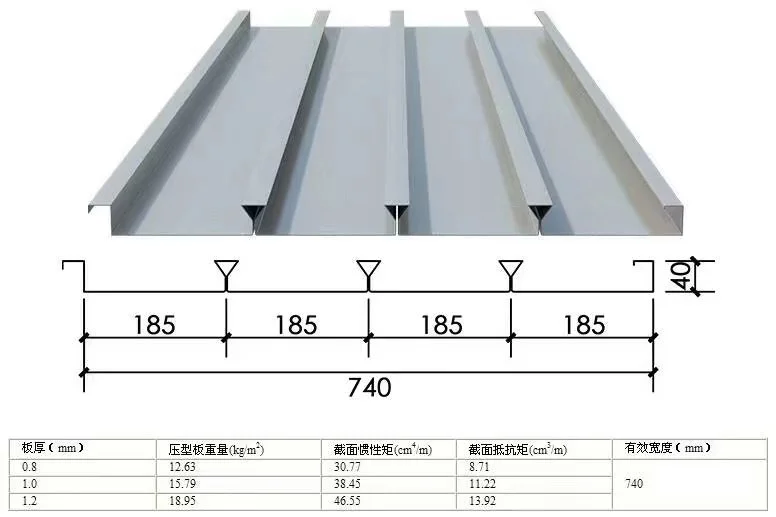

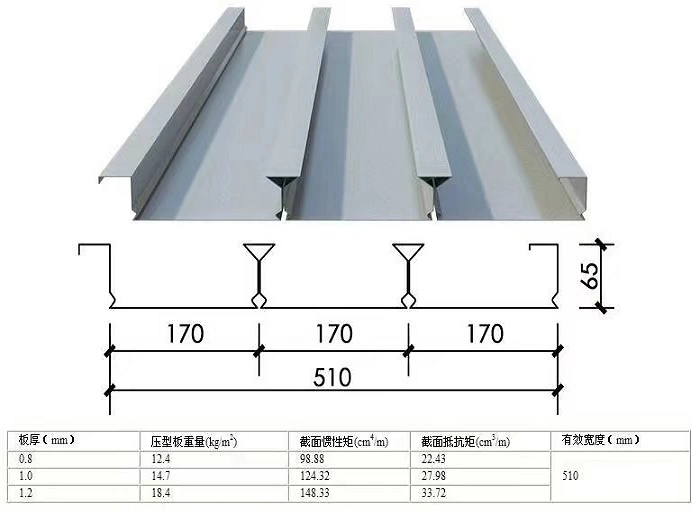

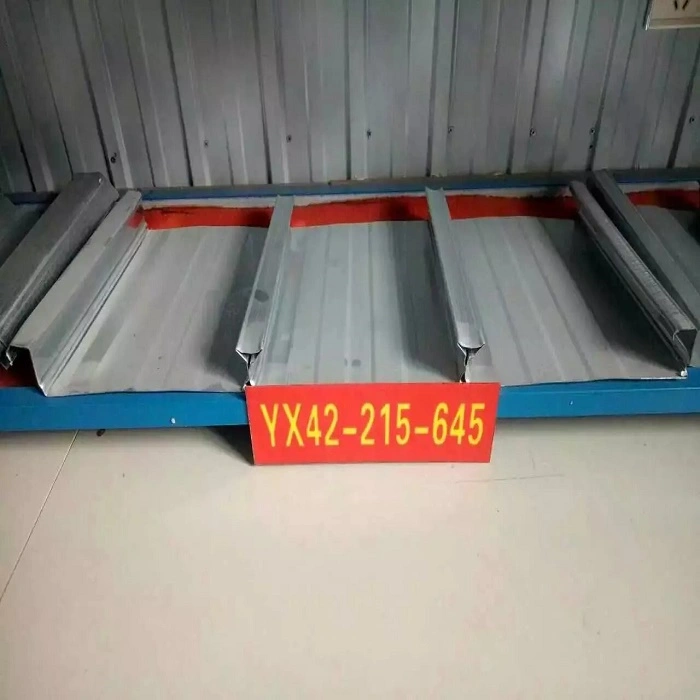

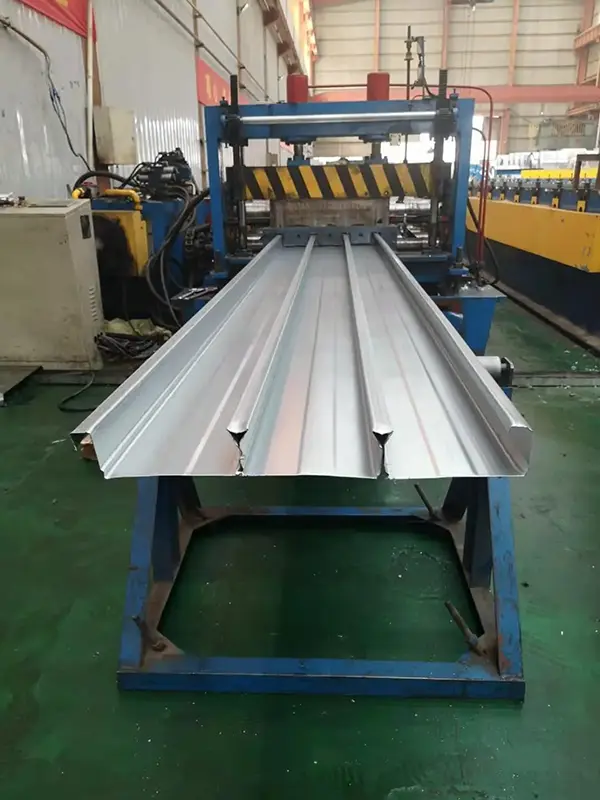

พื้นระเบียงถูกสร้างขึ้นจากแผ่นเหล็กที่มีความกว้างคงที่ผ่านกระบวนการขึ้นรูปแบบรีดเย็นแบบหลายรอบแบบผสมผสาน สิ่งนี้จะสร้างขอบแนวตั้งที่เชื่อมต่อกันทั้งสองด้านและชุดของซี่โครงรูปสามเหลี่ยมกลับหัวหรือรูปสี่เหลี่ยมคางหมูที่มีพื้นปิด ยกตัวอย่างรุ่น YX65-185-555: ความสูงของสันคือ 65 มม. ความกว้างของคลื่นคือ 185 มม. และความกว้างครอบคลุมที่มีประสิทธิภาพคือ 555 มม. สำหรับรุ่น YXB48-200-600 ความสูงของสันคือ 48 มม. ระยะพิทช์คลื่นคือ 200 มม. และความกว้างที่มีประสิทธิภาพคือ 600 มม. รุ่นที่ได้รับการปรับปรุงอีกรุ่นหนึ่งมีความสูงสัน 68 มม. ระยะคลื่น 196 มม. และโปรไฟล์สามเหลี่ยมกลับด้านที่มีความกว้าง 36 มม. และความสูง 31 มม.

วัสดุฐานและกระบวนการผลิต

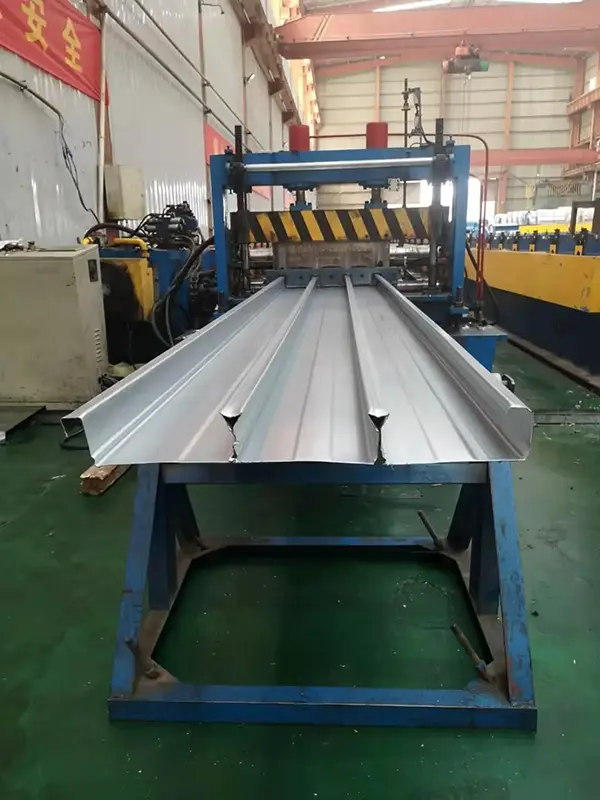

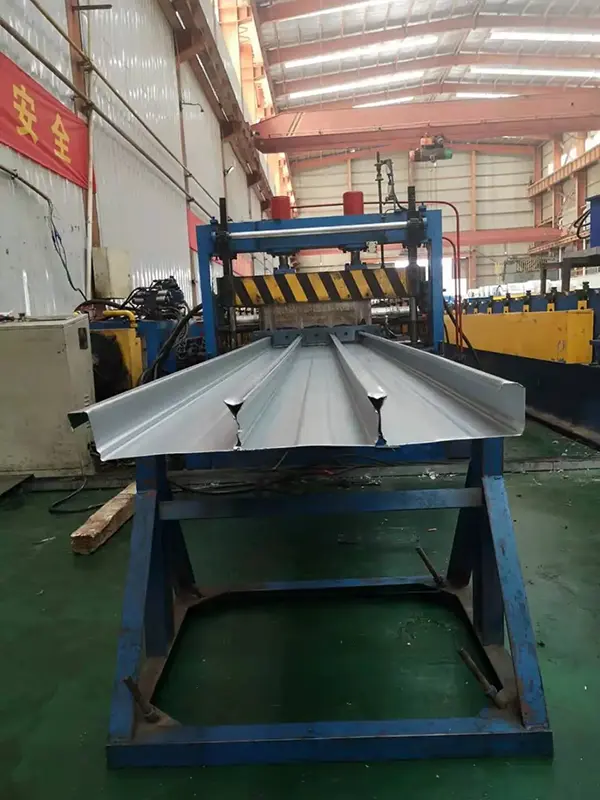

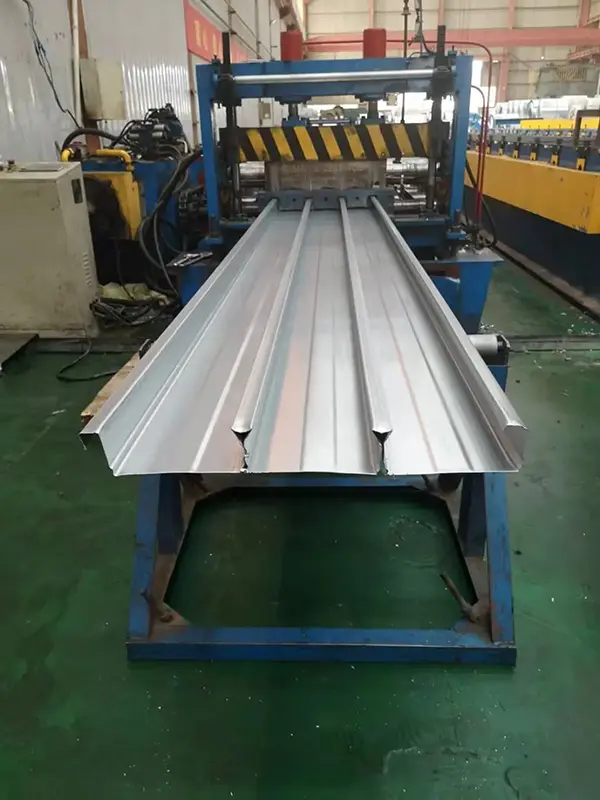

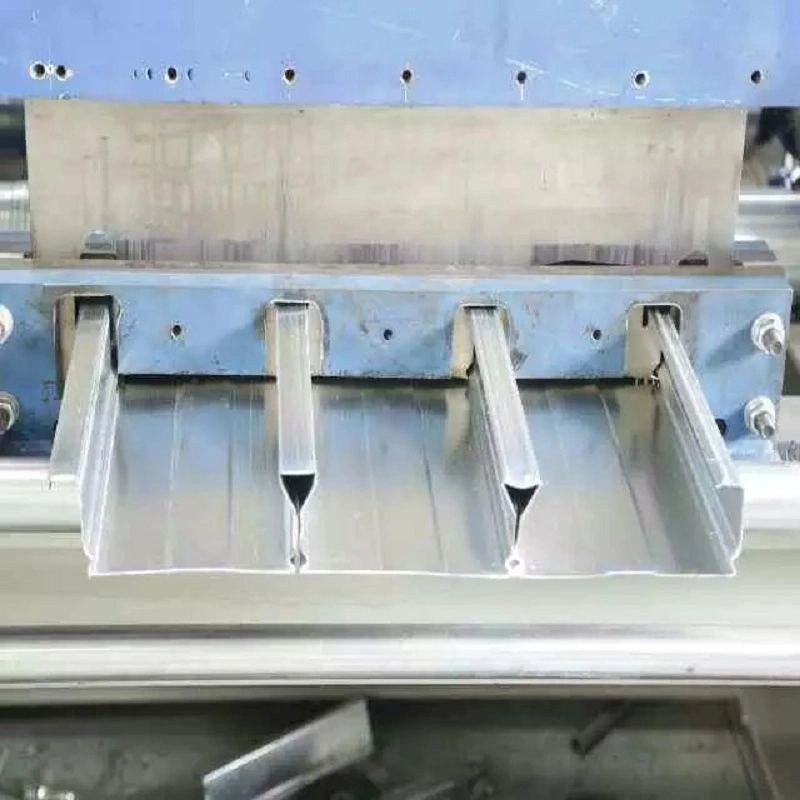

วัสดุฐานประกอบด้วยขดลวดเหล็กชุบสังกะสีแบบจุ่มร้อนที่มีความกว้างประมาณ 1,000–1250 มม. วัสดุประกอบด้วยเกรดต่างๆ เช่น Q235, Q345 หรือ SGC490 โดยมีความหนาตั้งแต่ 0.7 มม. ถึง 1.5 มม. โดยทั่วไปน้ำหนักการชุบสังกะสีสองด้านจะอยู่ที่ 80–275 กรัม/ตร.ม. แม้ว่าจะสามารถปรับแต่งได้สูงสุด 600 กรัม/ตร.ม. สำหรับความต้องการพิเศษก็ตาม โปรไฟล์โครงปิดถูกสร้างขึ้นโดยใช้กระบวนการดัดเย็นแบบพิเศษและเปลี่ยนรูปแบบย้อนกลับ ซึ่งใช้การเปลี่ยนรูปแบบอีลาสโตพลาสติกและลักษณะสปริงกลับของแผ่นเหล็กเพื่อปิดช่องเปิดด้านล่างโดยอัตโนมัติ เนื่องจากไม่จำเป็นต้องเจาะรูในพื้นที่รับน้ำหนัก จึงรักษาความต้านทานการกัดกร่อนและความแข็งแกร่งโดยรวมของแผงไว้ได้ ผลิตภัณฑ์นี้เป็นไปตามมาตรฐานแห่งชาติ GB/T 12755-2008 "เหล็กแผ่นโปรไฟล์สำหรับอาคาร"

การตรวจสอบประสิทธิภาพที่แท้จริง

1. การทำงานแบบคอมโพสิตและความสามารถในการรับน้ำหนัก—โครงแผงหุ้มด้วยคอนกรีตทั้งหมด

ข้อได้เปรียบหลักของการปูพื้นแบบปิดเหนือพื้นแบบเปิดนั้นอยู่ที่การออกแบบแบบซี่โครงปิด หลังจากเทคอนกรีตแล้ว โครงแผงจะถูกห่อหุ้มไว้อย่างสมบูรณ์ในคอนกรีต ทำให้เกิดแรงยึดเหนี่ยวคล้ายคลึงกับแท่งเสริมแรงในแผ่นคอนกรีตแบบหล่อในที่ ช่วยให้สามารถใช้จุดแข็งตามลำดับของวัสดุเหล็กและคอนกรีตได้อย่างเต็มที่ ทำให้เกิดปฏิกิริยาคอมโพสิตที่แท้จริง จุดศูนย์กลางของส่วนพื้นระเบียงแบบปิดอยู่ห่างจากด้านล่างของแผงประมาณ 16 มม. เมื่อวิเคราะห์ความสามารถในการรับน้ำหนักโครงสร้างของแผ่นคอมโพสิตโดยใช้ทฤษฎีพลาสติก แขนคันโยกภายในระหว่างจุดศูนย์กลางของแรงอัดคอนกรีตและจุดศูนย์กลางของแรงดึงของเหล็กจะมีขนาดใหญ่ขึ้น และใช้ความแข็งแรงของวัสดุอย่างเต็มที่มากขึ้น ดังนั้นแผ่นคอมโพสิตแบบซี่โครงปิดจึงมีความสามารถในการรับน้ำหนักของโครงสร้างที่สูงขึ้นหรือมีปัจจัยด้านความปลอดภัยที่สูงขึ้น

2. การทนไฟ – ไม่จำเป็นต้องเคลือบสารกันไฟ

การทดสอบการทนไฟได้ตรวจสอบแล้วว่าแผ่นคอนกรีตคอมโพสิตโครงเหล็กซี่โครงปิดมีการดูดซับความร้อนและทนไฟได้ดีเยี่ยมภายใต้สภาวะอุณหภูมิที่เพิ่มขึ้นมาตรฐาน ซึ่งเป็นไปตามข้อกำหนดอัตราการทนไฟ (1.5 ชั่วโมง) สำหรับแผ่นพื้นอาคาร Class I เนื่องจากการออกแบบซี่โครงปิดจะห่อหุ้มแผ่นเหล็กไว้ในคอนกรีตอย่างสมบูรณ์ ป้องกันการสัมผัสกับความร้อนโดยตรงกับเหล็ก แผ่นคอนกรีตเหล่านี้จึงเป็นไปตามมาตรฐานความปลอดภัยจากอัคคีภัยในอาคารสูง โดยไม่จำเป็นต้องเคลือบสเปรย์กันไฟเพิ่มเติม ลักษณะนี้ช่วยประหยัดต้นทุนวัสดุและหลีกเลี่ยงมลภาวะต่อสิ่งแวดล้อมในระหว่างการก่อสร้าง

3. ด้านล่างเรียบและตกแต่งง่าย – ใช้ความสูงที่ชัดเจนสูง

ด้านล่างของแผ่นพื้นซี่โครงปิดเรียบและมีแผ่นใยที่ติดแน่น ช่วยให้เพดานมีความยืดหยุ่นตามความต้องการทางสถาปัตยกรรม พื้นผิวสามารถพ่นสีเพื่อสร้างฝ้าเพดานแบบร่อง เคลือบสกิมโค้ตและทาสีด้วยสารเคลือบสูตรน้ำเพื่อให้เพดานเรียบเรียบ หรือปูด้วยผ้าผนังหรือวอลเปเปอร์โดยตรง ระบบกันสะเทือนแบบสล็อตที่เป็นเอกลักษณ์ของแผ่นพื้นช่วยให้ติดตั้งเพดานแบบแขวนได้สะดวก นอกจากนี้ การออกแบบแผ่นพื้นคอมโพสิตยังช่วยลดความหนาของแผ่นพื้น ซึ่งจะเป็นการเพิ่มความสูงของเพดานที่ชัดเจนของอาคาร

4. การก่อสร้างที่มีประสิทธิภาพ - ประหยัดค่าเหล็กเสริม

ในระหว่างการก่อสร้าง การวางแท่งเสริมแรงดึงด้านล่างเพียงแท่งเดียวภายในรางซี่โครงแต่ละอันจะตรงตามข้อกำหนดการรับน้ำหนักของโครงสร้าง ส่งผลให้ใช้เหล็กน้อยลงเมื่อเทียบกับวิธีการแบบเดิม เมื่อการรับน้ำหนักระดับบนอยู่ในระดับปานกลาง แผ่นพื้นแบบซี่โครงปิดสามารถแทนที่ชั้นล่างสุดของการเสริมแรงได้ทั้งหมด สิ่งนี้จะช่วยลดการผลิตเหล็กในสถานที่และความเข้มของแรงงานในขณะเดียวกันก็เร่งความเร็วในการก่อสร้าง เนื่องจากการออกแบบแผ่นโครงแบบปิด ทำให้สามารถเทคอนกรีตได้โดยไม่ต้องใช้แผ่นปิดปลาย การติดตั้งเกี่ยวข้องกับการวางแผ่นตามแบบเลขออกแบบและเชื่อมเข้ากับคานเหล็ก จากนั้นจึงดำเนินการก่อสร้างขั้นตอนต่อๆ ไปได้ทันที

ภาพรวมข้อมูลจำเพาะที่สำคัญ

ข้อได้เปรียบที่สำคัญ

แอ็คชั่นคอมโพสิตที่แท้จริง:การออกแบบซี่โครงแบบปิดห่อหุ้มซี่โครงในคอนกรีตอย่างสมบูรณ์ ซึ่งทำหน้าที่เหมือนเหล็กเส้นในแผ่นคอนกรีตแบบหล่อเข้าที่ ช่วยให้เกิดการทำงานร่วมกันระหว่างคอนกรีตและเหล็ก และส่งผลให้ความสามารถในการรับน้ำหนักและปัจจัยด้านความปลอดภัยสูงขึ้น

ทนไฟได้ดีเยี่ยม:ตรงตามข้อกำหนดการทนไฟแผ่นพื้นพื้นอาคาร Class I (1.5 ชั่วโมง) โดยไม่ต้องพ่นเคลือบกันไฟ ซึ่งช่วยประหยัดต้นทุนและคุณประโยชน์ต่อสิ่งแวดล้อม

ด้านล่างเรียบและการตกแต่งที่ยืดหยุ่น:ด้านล่างเรียบสวยงามสวยงามช่วยให้สามารถพ่นโดยตรง เคลือบสกิมม์ หรือติดตั้งฝ้าเพดานแบบแขวนได้ ตอบสนองความต้องการด้านสุนทรียะทางสถาปัตยกรรมที่หลากหลาย ยังช่วยลดความหนาของแผ่นพื้น ทำให้เพดานมีความสูงชัดเจนยิ่งขึ้น

การประหยัดเหล็กเส้นและการก่อสร้างที่มีประสิทธิภาพ:การเสริมแรงดึงสามารถกำหนดค่าได้ตามระยะห่างของซี่โครงเพื่อแทนที่เหล็กเส้นชั้นล่าง ลดการผลิตเหล็กเส้นที่ไซต์งาน และเร่งความคืบหน้าในการก่อสร้าง

ความต้านทานการกัดกร่อนและความสมบูรณ์ของโครงสร้าง:กระบวนการขึ้นรูปแบบปิดไม่จำเป็นต้องเจาะรูในพื้นที่รับน้ำหนัก รักษาความสมบูรณ์ของชั้นสังกะสี และให้ความต้านทานการกัดกร่อนที่เหนือกว่าเมื่อเปรียบเทียบกับดาดฟ้าแบบเปิด

การใช้งาน

ระบบพื้นคอมโพสิตสำหรับโครงสร้างเหล็กอาคารสูงและอาคารสูงพิเศษ

อาคารสาธารณะขนาดใหญ่ เช่น สนามกีฬา อาคารสนามบิน สถานีรถไฟ คอนเสิร์ตฮอลล์ และโรงละครขนาดใหญ่

สิ่งอำนวยความสะดวกทางอุตสาหกรรมและการพาณิชย์ รวมถึงโรงไฟฟ้า แหล่งผลิตอุปกรณ์ไฟฟ้า ซูเปอร์มาร์เก็ตขนาดใหญ่ และศูนย์โลจิสติกส์

โครงการโครงสร้างเหล็กที่มีข้อกำหนดที่เข้มงวดเกี่ยวกับอัตราการทนไฟและความสวยงามของด้านล่างของแผ่นคอนกรีต

เหตุใดจึงเลือกพื้นแบบปิด

คุณกำลังเลือกโซลูชันการปูพื้นสำหรับอาคารสูงหรือโครงการโครงสร้างเหล็กช่วงกว้างหรือไม่? แผ่นพื้นแบบปิดมีการออกแบบซี่โครงแบบปิดที่ให้การผสมผสานระหว่างเหล็กและคอนกรีตอย่างแท้จริง การทดสอบการทนไฟยืนยันว่าสามารถทนไฟได้นาน 1.5 ชั่วโมงโดยไม่จำเป็นต้องเคลือบสารกันไฟ นอกจากนี้ ด้านล่างแบบเรียบยังเอื้อต่อการตกแต่ง ความหนาของแผ่นพื้นลดลง และลดการใช้เหล็กเสริมให้เหลือน้อยที่สุด โปรไฟล์กระแสหลัก เช่น YX65-185-555 และ YXB48-200-600 ได้รับการพิสูจน์แล้วว่ามีประสิทธิภาพในอาคารสูง สนามกีฬา และสนามบินหลายแห่ง โดยให้ความสามารถในการรับน้ำหนักสูง ทนไฟที่เชื่อถือได้ และการก่อสร้างที่มีประสิทธิภาพ พวกเขามอบโซลูชันการปูพื้นที่ผ่านการทดสอบตามเวลาสำหรับโครงการโครงสร้างเหล็กของคุณ

คำถามที่พบบ่อย

1. พื้นแบบปิดทำปฏิกิริยาคอมโพสิตโดยไม่มีการนูนเชิงกลได้อย่างไร

ซี่โครงที่ปิดนั้นทำหน้าที่เป็นกุญแจกล เมื่อคอนกรีตเต็มช่องปิดและแข็งตัว เหล็กและคอนกรีตจะเชื่อมต่อกันตามธรรมชาติ คล้ายกับการที่เหล็กเสริมข้ออ้อยยึดติดกับคอนกรีต การประสานทางเรขาคณิตนี้เพียงพอสำหรับการดำเนินการแบบคอมโพสิตในการออกแบบส่วนใหญ่

2. สามารถปล่อยด้านใต้ทิ้งไว้โดยไม่ต้องตกแต่งเพิ่มเติมใดๆ ได้หรือไม่

ใช่. ด้านล่างเรียบมักถูกปล่อยทิ้งไว้หลังทาสี การพ่นสีจะสร้างเอฟเฟกต์เพดานที่มีพื้นผิวเป็นร่อง ในขณะที่การเคลือบสกิมจะทำให้พื้นผิวเรียบ ทางเลือกขึ้นอยู่กับจุดประสงค์ทางสถาปัตยกรรมและระดับการตกแต่งที่ต้องการ

3. ช่วงที่ไม่มีการยึดเกาะสูงสุดสำหรับพื้นแบบปิดคือเท่าใด?

ความสามารถในการขยายช่วงแบบไม่มีชายฝั่งขึ้นอยู่กับโปรไฟล์ ความหนา เกรดเหล็ก และความหนาของแผ่นพื้นคอนกรีต ต่างจากพื้นแบบเปิด พื้นแบบปิดมักมีลักษณะช่วงช่วงที่แตกต่างกันเนื่องจากมีรูปทรงแบบปิด โปรดดูตารางช่วงของผู้ผลิตเสมอและยืนยันกับวิศวกรโครงสร้าง

4. จำเป็นต้องเสริมด้านล่างเพิ่มเติมเสมอหรือไม่?

ไม่เสมอไป สำหรับการบรรทุกปานกลาง แผ่นพื้นแบบซี่โครงปิดอาจมีความสามารถในการรับแรงดึงเพียงพอ โดยไม่จำเป็นต้องใช้เหล็กเสริมด้านล่าง สำหรับการบรรทุกที่หนักกว่าหรือช่วงที่ยาวกว่า อาจระบุแท่งขนาดเล็กในแต่ละรางซี่โครง การออกแบบโครงสร้างเป็นตัวกำหนดความต้องการที่แน่นอน

5. การเคลือบสังกะสีส่งผลต่อการยึดเกาะของคอมโพสิตอย่างไร?

การเคลือบสังกะสีไม่ทำให้พันธะระหว่างเหล็กกับคอนกรีตลดลงอย่างมีนัยสำคัญ กลไกการยึดเหนี่ยวปฐมภูมิคือกลไกที่เชื่อมต่อกันจากโครงปิด การเคลือบยังช่วยปกป้องเหล็กจากการกัดกร่อนตลอดอายุการใช้งาน เนื่องจากการหุ้มคอนกรีตทำให้เกิดสภาพแวดล้อมที่เป็นด่าง
