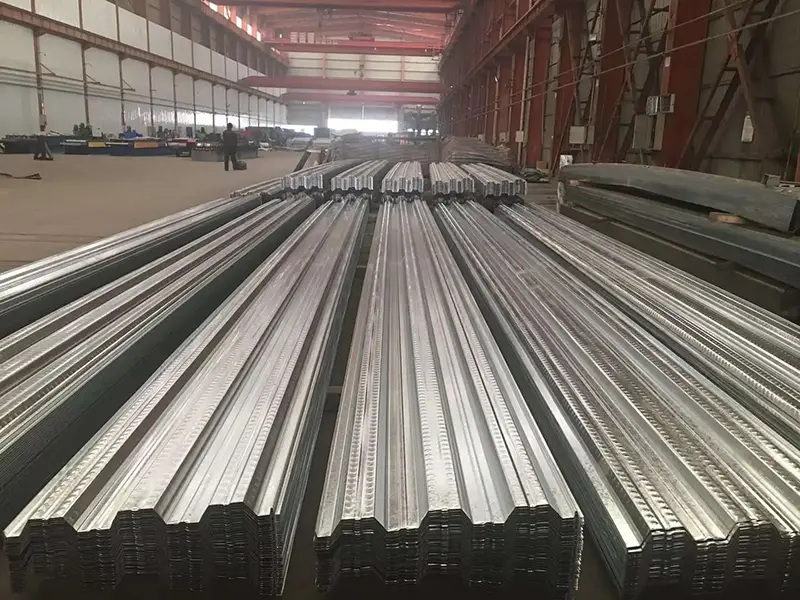

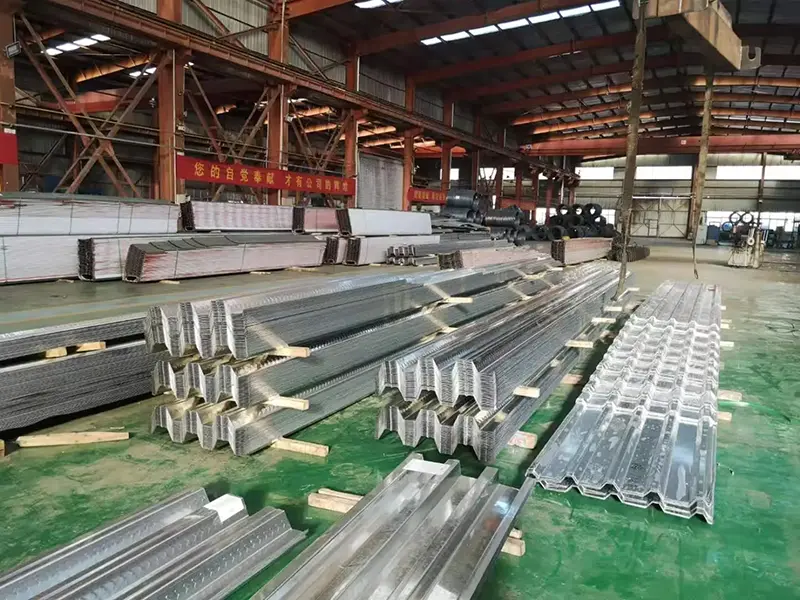

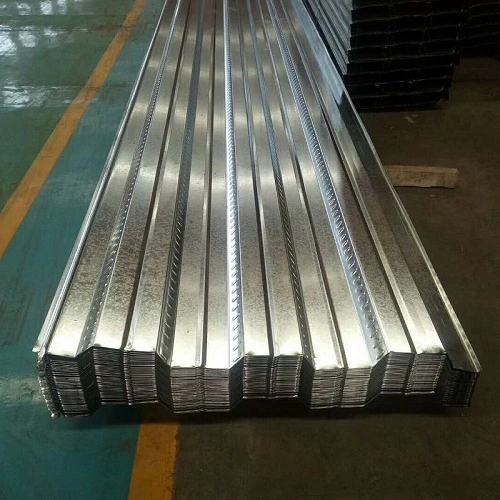

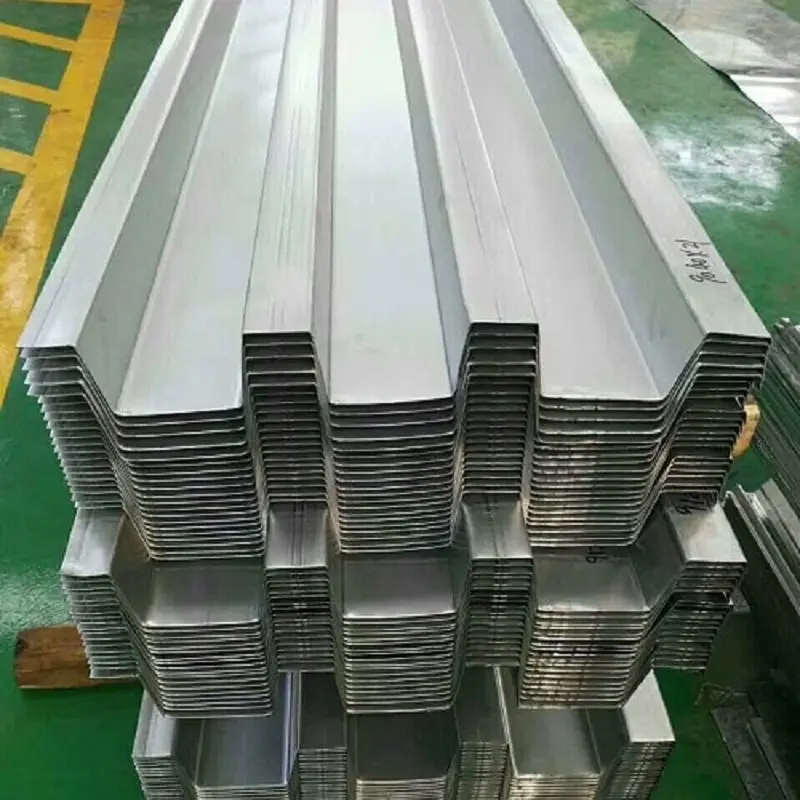

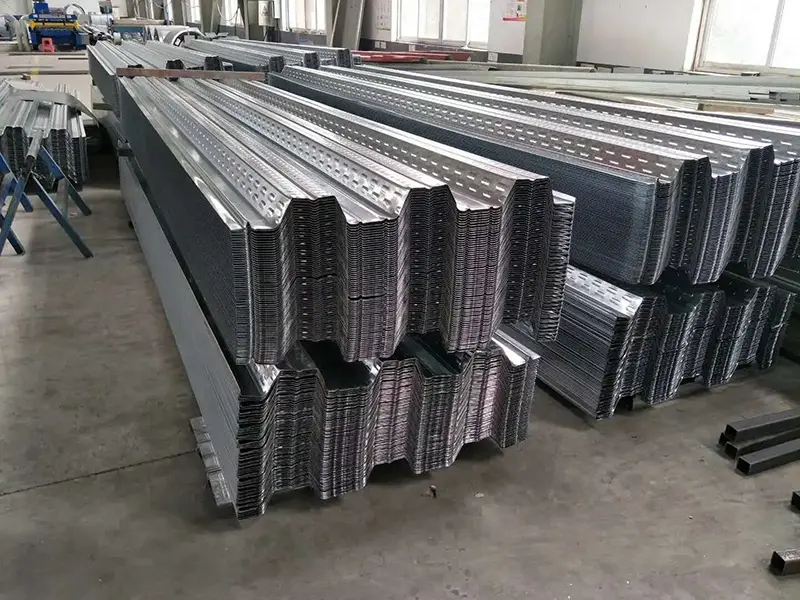

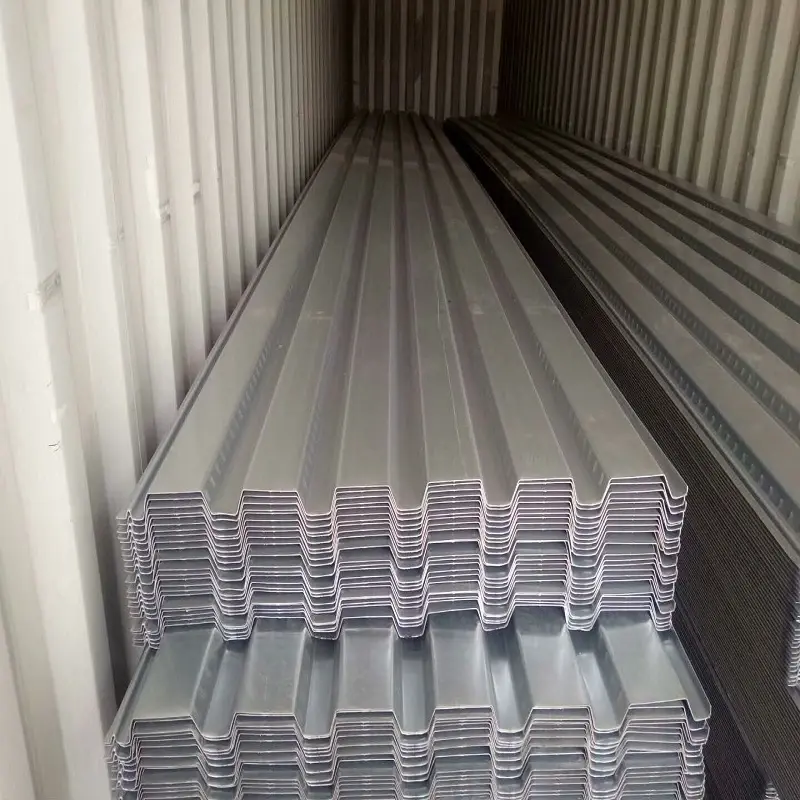

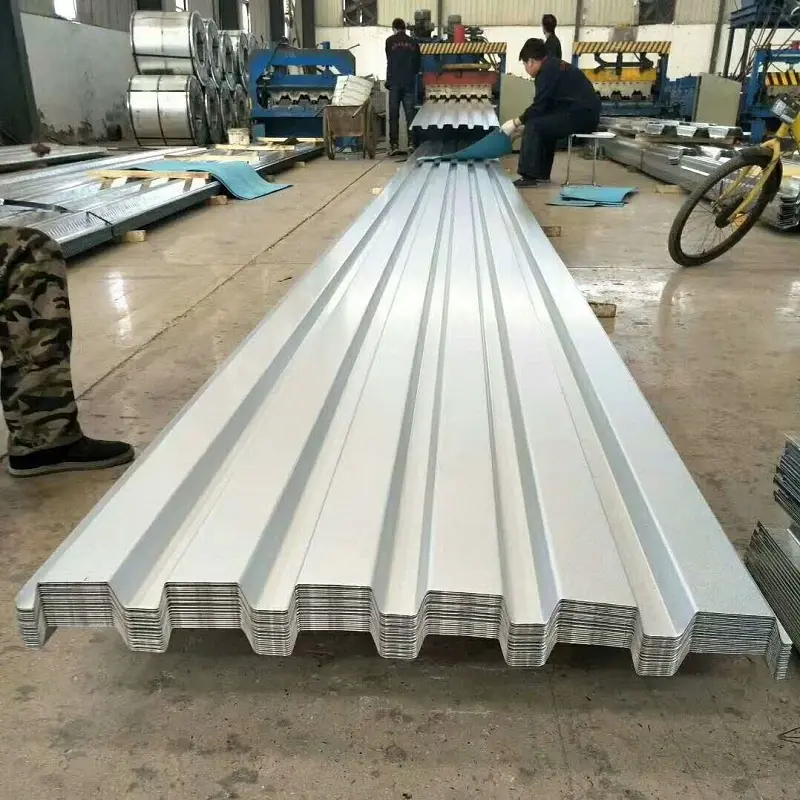

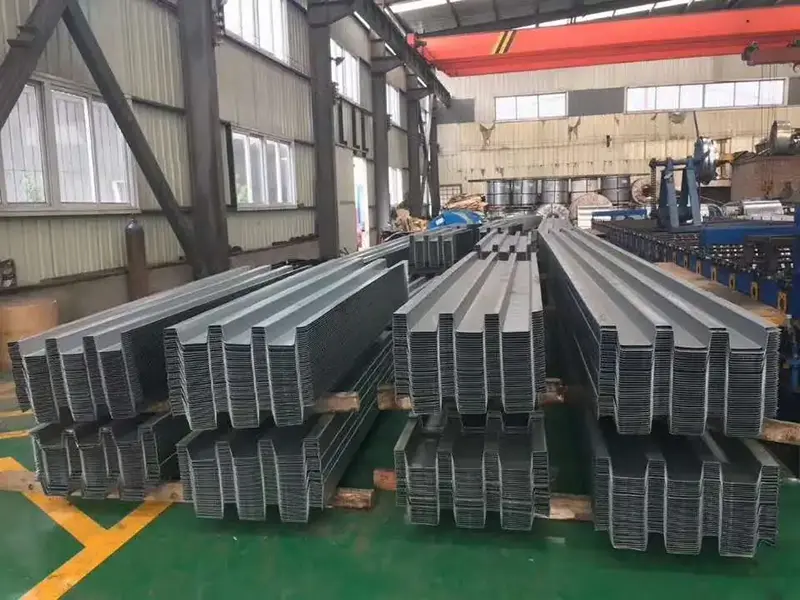

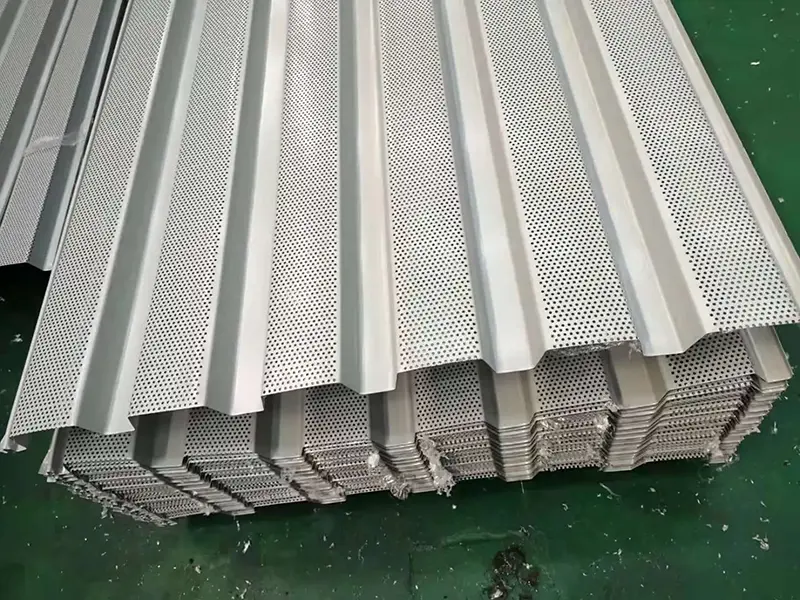

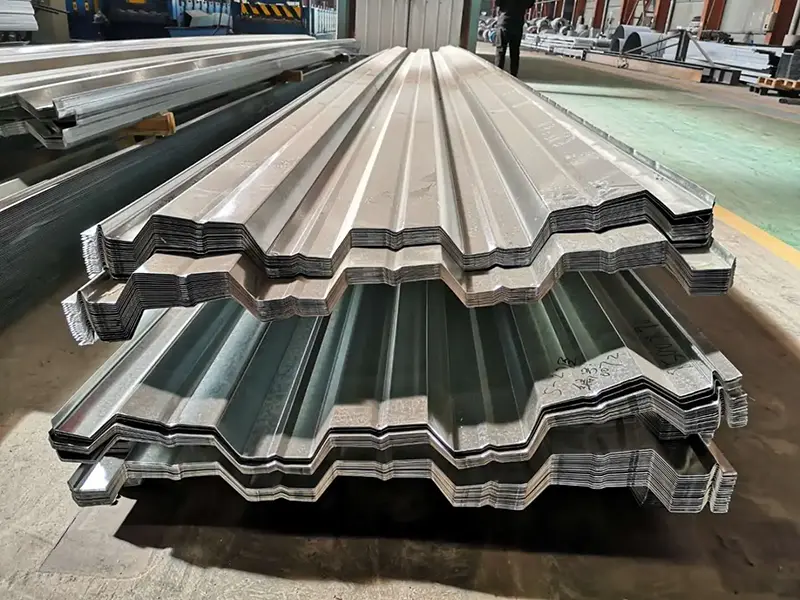

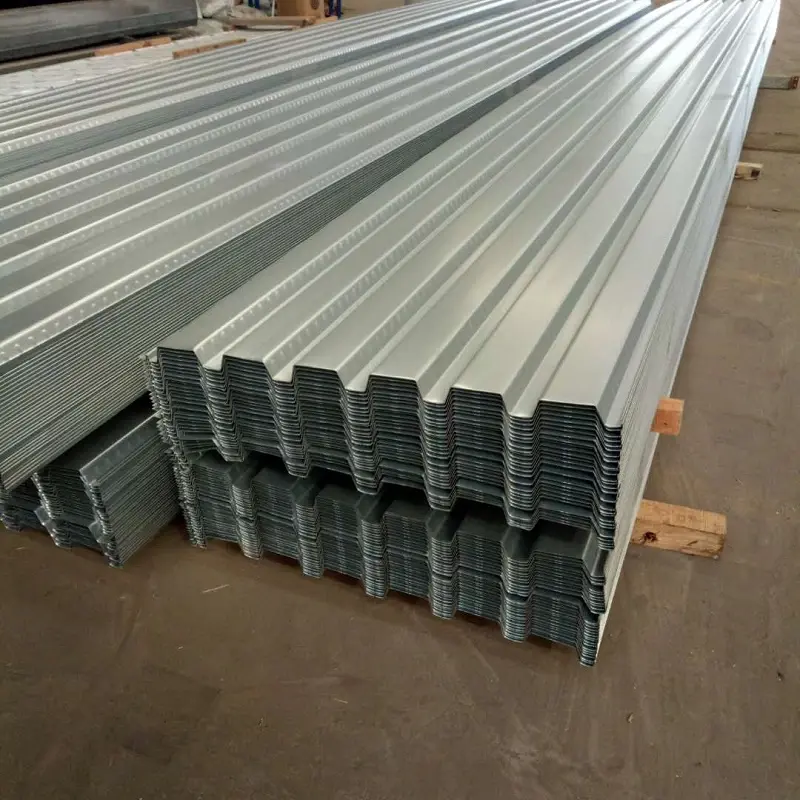

Open-Rib Floor Decking เป็นแผ่นลูกฟูกขึ้นรูปเย็น ผลิตจากแผ่นเหล็กเคลือบสังกะสีแบบจุ่มร้อนหรือเคลือบ Al-Zn โดยมีลักษณะเป็นหน้าตัดรูปตัว V, U หรือรูปสี่เหลี่ยมคางหมูแบบเปิด โดยให้ส่วนบนของช่องซี่โครงเปิดทิ้งไว้ การออกแบบนี้ทำให้ง่ายต่อการวางแท่งเสริมแรง กำหนดเส้นทางสายสาธารณูปโภค และเทคอนกรีตที่ไซต์งาน
เซบีโน่ วัสดุก่อสร้างจำหน่ายแผ่นพื้นแบบเปิดซึ่งเป็นส่วนหนึ่งของกลุ่มผลิตภัณฑ์โครงสร้างเหล็ก แผงทำหน้าที่เป็นแบบหล่อถาวรในระหว่างการก่อสร้างและต่อมาจะประกอบเข้ากับแผ่นพื้นคอนกรีตเพื่อเสริมแรงดึง
วัสดุฐานคือเหล็กโครงสร้างคาร์บอนคุณภาพสูงหรือเหล็กกล้าโลหะผสมต่ำจากผู้ผลิตรายใหญ่ในประเทศ เช่น Shougang, Angang, Hangang, Tanggang, Baosteel และ WISCO โดยทั่วไปน้ำหนักการเคลือบจะอยู่ระหว่าง 60 ถึง 275 กรัม/ตร.ม. โดยมีน้ำหนักสูงสุดที่ 600 กรัม/ตร.ม. สำหรับสภาพแวดล้อมที่มีความต้องการสูง
จุดแข็งของผลผลิตทั่วไป ได้แก่ 250 MPa, 280 MPa, 320 MPa และ 350 MPa และสามารถเข้าถึงได้สูงสุด 550 MPa พื้นผิวอาจถูกนูนเพื่อปรับปรุงการยึดเกาะกับคอนกรีต ซึ่งช่วยสร้างปฏิกิริยาคอมโพสิตที่เชื่อถือได้ระหว่างดาดฟ้าเหล็กและแผ่นคอนกรีต
ในระหว่างการก่อสร้าง พื้นจะปูทับคานเหล็กและยึดปลายด้วยการเชื่อมแบบจุดเจาะเต็ม การเชื่อมต่อระดับกลางใช้หมุดเฉือนที่เชื่อมผ่านดาดฟ้าเข้ากับคานเหล็ก แผงที่อยู่ติดกันจะเชื่อมต่อกับเครื่องมือจับยึดแบบพิเศษที่เชื่อมต่อจุดเชื่อมต่อที่มีลายนูน
พื้นระเบียงรองรับน้ำหนักตัวเองของคอนกรีตเปียกและภาระการก่อสร้างในระหว่างขั้นตอนการก่อสร้าง หลังจากที่คอนกรีตแข็งตัวแล้ว จะทำหน้าที่ร่วมกับแผ่นคอนกรีตเป็นระบบคอมโพสิต โดยทำหน้าที่เป็นตัวเสริมแรงดึงในการคำนวณโครงสร้าง
ซีรีส์แผ่นพื้นแบบเปิดครอบคลุมโปรไฟล์ที่หลากหลาย ตารางด้านล่างแสดงรายการพารามิเตอร์ที่เป็นตัวแทนสำหรับรุ่นกระแสหลักหลายรุ่น
| ประเภทโปรไฟล์ | ความกว้างที่กางออก (มม.) | ความกว้างที่มีประสิทธิภาพ (มม.) | ความหนาทั่วไป (มม.) | โมเมนต์ความเฉื่อย (cm⁴/m) | โมดูลัสมาตรา (cm³/m) | อัตราการใช้วัสดุ |
|---|---|---|---|---|---|---|
| YX76-305-915 | 1000 | 915 | 0.8–1.5 | 106.6–214.1 | 24.46–52.41 | 91.5% |
| YX60-263-790 | — | 790 | 0.8–1.2 | 60.60–83.11 | 41.26–57.32 | 79% |
| YX51-342-1025 | 1250 | 1025 | 0.8–1.2 | ปรึกษาผู้ผลิต | ปรึกษาผู้ผลิต | 82% |
| YX51-250-750 | 1000 | 750 | 0.6–1.2 | — | ประมาณ 17.9 (0.8 มม.) | 75% |
| YX130-300-600 | 1000 | 600 | 0.8–1.2 | 241.49–441.34 | 36.31–63.95 | 60% |
| YX70-200-600 | 1000 | 600 | 0.8–1.5 | ปรึกษาผู้ผลิต | ปรึกษาผู้ผลิต | 60% |
| YX75-230-690 | 1000/1085 | 690 | 0.8–2.3 | 91.62–142.01 | 23.46–38.98 | 69% |
ในระหว่างการเทคอนกรีต พื้นจะต้องรองรับน้ำหนักของการก่อสร้างโดยใช้ความแข็งแกร่งและความแข็งแกร่งของตัวเอง สำหรับรุ่น YX60-263-790 ที่ทำจากเหล็ก Q345 ที่มีความหนา 1.2 มม. ช่วงที่ไม่มีการเคลือบสูงสุดสำหรับแผ่นพื้นคอมโพสิตหนา 120 มม. ต่อเนื่องสามช่วงคือ 2.65 ม. รุ่น YX51-250-750 หนา 0.8 มม. มีช่วงช่วงที่ใช้งานได้ 2.5–3.0 ม.
ความสามารถแบบไม่มีชายฝั่งนี้ช่วยให้สามารถติดตั้งได้พร้อมกันบนหลายชั้น ช่วยให้สามารถเทคอนกรีตเป็นขั้นตอนและลำดับการก่อสร้างโดยรวมเร็วขึ้น
เมื่อพื้นเหล็กและคอนกรีตประกอบกันผ่านตัวนูนและสตั๊ดรับแรงเฉือน ความสามารถในการรับน้ำหนักจะเพิ่มขึ้นอย่างมาก ตัวอย่างเช่น โครงสร้างโดยใช้ YX60-263-790 (หนา 1.0 มม.) พร้อมคานเหล็ก Q235 และแผ่นคอนกรีต C30 หนา 100 มม. มีความสามารถในการรับแรงดัดงอ 21.71 kN·m หากใช้เหล็ก Q345 แทน กำลังการผลิตจะเพิ่มขึ้นเป็น 29.77 kN·m ค่ากำลังการผลิตสำหรับเกรดคอนกรีต ความหนาของแผ่นพื้น และเกรดเหล็กอื่นๆ สามารถคำนวณได้โดยใช้พารามิเตอร์เหล่านี้
ขั้นตอนหลายอย่างต้องได้รับการดูแลระหว่างการติดตั้ง ปลายพื้นควรเชื่อมต่อกับคานเหล็กที่มีการเชื่อมแบบจุดเจาะเต็ม การเชื่อมต่อระดับกลางใช้การเชื่อมแบบสตั๊ดผ่านดาดฟ้า แผ่นที่อยู่ติดกันจะเชื่อมต่อกันที่จุดนูนโดยใช้คีมย้ำแบบพิเศษ ในพื้นที่โค้ง แนะนำให้ตัดพลาสมาเพื่อให้ขอบเรียบและรักษาการเคลือบสังกะสีไว้
การออกแบบเดิมระบุระยะห่างการเชื่อม 305 มม. แต่อาจลดลงในระหว่างการก่อสร้างเพื่อป้องกันการเสียรูปภายใต้การสัญจรทางเท้าหรือการเทคอนกรีต การเสริมแรงโมเมนต์เชิงลบจะต้องติดตั้งในส่วนคานยื่นตามข้อกำหนดการออกแบบเพื่อป้องกันการแตกร้าว
1. แบบหล่อถาวรพื้นระเบียงมาแทนที่แบบหล่อไม้แบบดั้งเดิม ดังนั้นจึงไม่จำเป็นต้องติดตั้ง ปอก หรือค้ำยัน สิ่งนี้จะช่วยเร่งกำหนดการก่อสร้าง
2. น้ำหนักเบามีความแข็งแรงสูงปริมาณการใช้เหล็กจะอยู่ที่ประมาณ 9–10 กก./ตร.ม. สำหรับแผ่นหนา 0.8 มม. โดยมีระยะห่างที่เหมาะสมที่สุด 2.5–3.5 ม. พื้นระเบียงยังทำหน้าที่เป็นตัวเสริมแรงดึงในระบบพื้นคอมโพสิต
3. การก่อสร้างตามลำดับอย่างมีประสิทธิภาพแผงสามารถวางได้หลายชั้นในเวลาเดียวกัน และสามารถเทคอนกรีตเป็นขั้นตอนได้ ซึ่งจะทำให้ระยะเวลาของโครงการโดยรวมสั้นลงอย่างมาก
4. การกำหนดเส้นทางยูทิลิตี้ที่สะดวกโปรไฟล์ open-rib ทำให้สามารถติดตั้งท่อร้อยสายและสายไฟได้โดยตรง โดยไม่ต้องมีร่องหรือช่องรอง
5. ความต้านทานการกัดกร่อนและการรีไซเคิลการเคลือบสังกะสีช่วยป้องกันสนิมทั้งในระหว่างการก่อสร้างและขั้นตอนการบริการ วัสดุเหล็กสามารถรีไซเคิลได้ทั้งหมดเมื่อสิ้นสุดอายุการใช้งาน
สำหรับข้อกำหนดด้านช่วงและโหลด:เลือกโปรไฟล์และความหนาตามตารางการขยายแบบไม่มีชายฝั่งและการคำนวณโหลดแผ่นคอมโพสิต การบรรทุกที่หนักกว่าหรือช่วงที่ยาวกว่าอาจต้องใช้แผงที่หนากว่าหรือเกรดเหล็กที่สูงกว่า
สำหรับการกำหนดเส้นทางยูทิลิตี้:ซี่โครงแบบเปิดช่วยให้เดินท่อร้อยสายและสายไฟได้ง่าย แต่เลย์เอาต์ควรประสานกับตำแหน่งเสริมเพื่อหลีกเลี่ยงความขัดแย้ง
สำหรับพื้นที่โค้งหรือไม่สม่ำเสมอ:ควรใช้การตัดพลาสม่ามากกว่าการตัดเพื่อรักษาคุณภาพขอบและความสมบูรณ์ของการเคลือบสังกะสี
ระหว่างการเชื่อม:ปฏิบัติตามระยะห่างการเชื่อมที่ระบุสำหรับการเชื่อมแบบจุดและสตั๊ดเฉือน อาจใช้ระยะห่างที่หนาแน่นขึ้นชั่วคราวเพื่อป้องกันการเสียรูประหว่างการก่อสร้าง แต่ต้องเคารพการออกแบบโครงสร้างสำหรับการเชื่อมต่อขั้นสุดท้าย
1.ระบบพื้นคอมโพสิตสำหรับโครงสร้างเหล็กหลายชั้นและอาคารสูง
2.โครงสร้างพื้นสำหรับโรงงานอุตสาหกรรมและคลังสินค้าโลจิสติกส์
3.โครงการปูพื้นขนาดใหญ่ รวมถึงอาคารพาณิชย์และโครงสร้างที่จอดรถ
4.โครงการโครงสร้างเหล็กที่ต้องการการก่อสร้างที่รวดเร็วและขั้นตอนการทำงานแบบเป็นขั้นตอน
พื้นระเบียงแบบปิดโดยทั่วไปจะให้การทนไฟได้ดีกว่า เนื่องจากโครงถูกปิดสนิทและคอนกรีตก็ล้อมรอบเหล็กอย่างสมบูรณ์ยิ่งขึ้น พื้นแบบเปิดอาจต้องใช้มาตรการป้องกันอัคคีภัยเพิ่มเติม ขึ้นอยู่กับระดับการยิงของโครงการ การทดสอบอัคคีภัยควรได้รับการตรวจสอบสำหรับโปรไฟล์แต่ละประเภท
ใช่ รุ่น open-profile หลายรุ่นได้รับการออกแบบสำหรับการติดตั้งแบบไม่มีชอร์ภายในขีดจำกัดช่วงที่ระบุ ตัวอย่างเช่น YX60-263-790 ที่ใช้เหล็ก Q345 1.2 มม. สามารถขยายได้สูงสุดถึง 2.65 ม. โดยไม่มีชายฝั่งสำหรับแผ่นคอนกรีตขนาด 120 มม. ต่อเนื่องสามช่วง อ้างอิงถึงตารางช่วงของผู้ผลิตและการคำนวณโครงสร้างของโครงการเสมอ
การเคลือบทั้งสองชนิดให้การป้องกันการกัดกร่อน แต่โดยทั่วไปแล้วการเคลือบ Al-Zn ให้ความต้านทานที่ดีกว่าในอุณหภูมิสูงและสภาพแวดล้อมที่มีการกัดกร่อนบางอย่าง ตัวเลือกขึ้นอยู่กับสภาพแวดล้อมของโครงการและข้อกำหนดอายุการใช้งาน การเคลือบ Al-Zn มักถูกกำหนดไว้สำหรับพื้นที่ชายฝั่งทะเลหรืออุตสาหกรรม
ซี่โครงแบบเปิดทำให้มีพื้นที่สำหรับเดินท่อร้อยสายและสายไฟหลังจากที่คอนกรีตบ่มตัวแล้ว ทำให้ไม่จำเป็นต้องตัดช่องในแผ่นคอนกรีต อย่างไรก็ตาม ควรมีการวางแผนผังอรรถประโยชน์ก่อนการเทคอนกรีต เพื่อหลีกเลี่ยงการรบกวนแท่งเสริมแรง
มาตรฐานหลักคือ GB/T 12755-2008 สำหรับเหล็กแผ่นโปรไฟล์ โดยทั่วไปการออกแบบโครงสร้างจะเป็นไปตาม GB 55004-2021 และ Atlas มาตรฐานแห่งชาติ 05SG522 สามารถจัดเตรียมใบรับรองวัสดุและรายงานการทดสอบโหลดได้เมื่อมีการร้องขอ

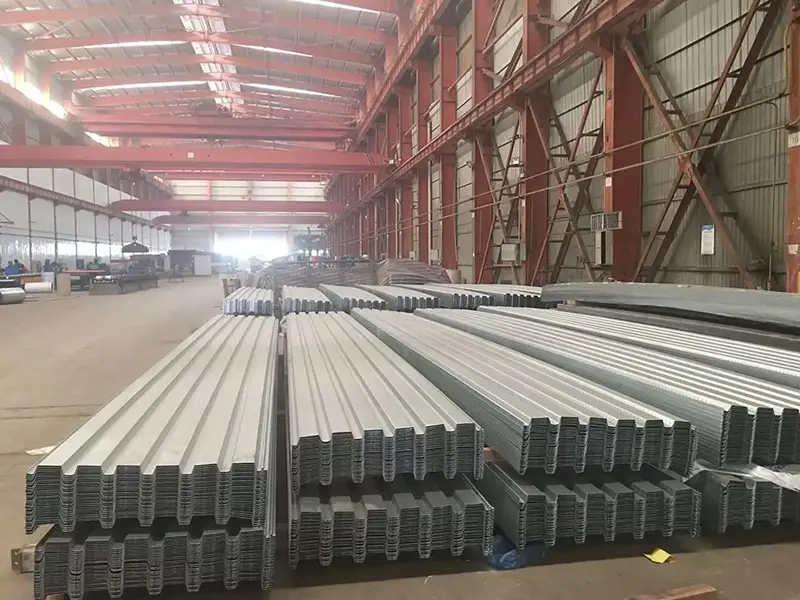

Tianjin SENBO Building Materials Technology Co., Ltd. เป็นผู้ผลิตพื้นแบบเปิด พื้นแบบรับน้ำหนัก พื้นแบบคอมโพสิต และผลิตภัณฑ์ซองโลหะอื่นๆ ฐานการผลิตของเราตั้งอยู่ในเขตพัฒนาเศรษฐกิจจิงไห่ เมืองเทียนจิน ประเทศจีน พร้อมด้วยสายการผลิตอัตโนมัติและกระบวนการตรวจสอบคุณภาพสี่ขั้นตอน สำหรับข้อมูลเพิ่มเติมเกี่ยวกับโรงงานของเรา การรับรอง ความสามารถในการทดสอบ และการอ้างอิงโครงการ โปรดเยี่ยมชมของเราเกี่ยวกับเราหน้าหรือติดต่อทีมวิศวกรของเรา.
