แผงหลังคาตะเข็บยืน

เซนโบ วัสดุก่อสร้างจำหน่ายแผงหลังคาตะเข็บแบบยืนซึ่งเป็นส่วนหนึ่งของกลุ่มผลิตภัณฑ์ระบบหลังคาเมทัลชีท แผงเหล่านี้ขึ้นรูปเป็นม้วนจากขดลวดโลหะเป็นโครงซี่โครงสูง และเชื่อมต่อเข้าด้วยกันโดยประสานขอบแนวตั้งของแผงที่อยู่ติดกัน มีการใช้กันอย่างแพร่หลายในอาคารสาธารณะขนาดใหญ่และโรงงานอุตสาหกรรมที่ต้องการการกันน้ำและกันลมในระยะยาว

แผงหลังคาตะเข็บแบบยืนเป็นส่วนประกอบโลหะที่ทำโปรไฟล์ซึ่งสร้างขึ้นโดยขดลวดโลหะที่ขึ้นรูปเป็นม้วนให้เป็นหน้าตัดที่มีสันสูง สร้างชุดประกอบหลังคาแบบรวมผ่านการประสานและการล็อคขอบแนวตั้งของแผงที่อยู่ติดกัน

แตกต่างจากเหล็กแผ่นโปรไฟล์มาตรฐานที่ยึดเข้ากับแปโดยตรงด้วยสกรูเจาะ ระบบตะเข็บแบบยืนเชื่อมต่อแผงกับแปโดยใช้คลิปโลหะผสมอลูมิเนียมที่ออกแบบมาเป็นพิเศษ คลิปเหล่านี้ยึดอยู่กับแป แผงยึดเข้ากับคลิป และเครื่องเย็บจะเชื่อมต่อขอบแนวตั้งของแผงที่อยู่ติดกันโดยใช้ตัวล็อคเดี่ยวหรือตัวล็อคสองชั้น 360° สิ่งนี้จะสร้างการเชื่อมต่อแบบเลื่อนระหว่างแผงและคลิป เช่นเดียวกับการผนึกที่เชื่อมต่อกันอย่างแน่นหนาระหว่างแผงด้วย

ตัวเลือกวัสดุฐานและโปรไฟล์ทั่วไป

การเลือกใช้วัสดุฐานขึ้นอยู่กับสภาพแวดล้อมการทำงานและข้อกำหนดด้านความทนทาน:

แผ่นโลหะผสมอลูมิเนียม-แมกนีเซียม-แมงกานีส (เกรด AA3004/3003):โดยทั่วไปมีความหนา 0.7–1.2 มม. โดยมีความแข็งแรงครากอย่างน้อย 190 MPa ความต้านทานแรงดึง 240–285 MPa และความหนาแน่น 2.73 g/cm³ นี่คือประมาณหนึ่งในสามของความหนาแน่นของเหล็ก อายุการใช้งานการออกแบบมากกว่า 50 ปี

แผ่นเหล็กอลูซิงค์ (เคลือบอลูมิเนียม-สังกะสี):ทนต่อการกัดกร่อนได้ดีกว่าเหล็กชุบสังกะสีมาตรฐานถึง 3-5 เท่า

แผ่นสแตนเลส:เหมาะสำหรับอาคารสาธารณะชายฝั่งขนาดใหญ่ที่ต้องการความต้านทานลมสูง

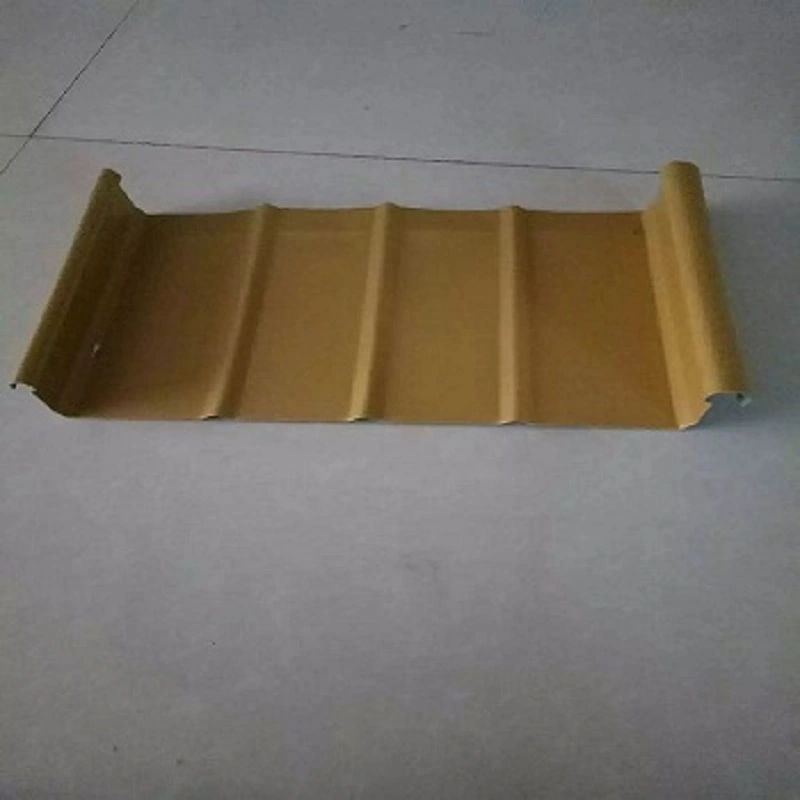

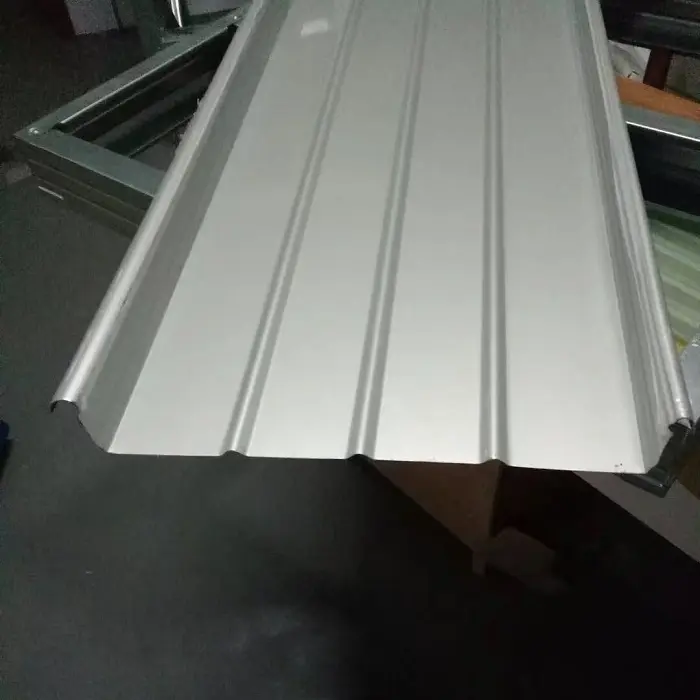

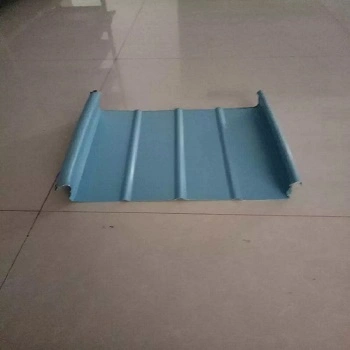

โปรไฟล์แผงทั่วไป ได้แก่ YX65-300, YX65-330, YX65-400 และ YX65-430 โปรไฟล์ YX65-300 มีความสูงของสัน 65 มม. และความกว้างครอบคลุมที่มีประสิทธิภาพ 300 มม. แผงควรจะต่อเนื่องไปตามทิศทางของความลาดชันโดยไม่มีข้อต่อหรือสกรู โดยทั่วไปความยาวของแผงโปรไฟล์ไม่ควรเกิน 25 ม. และต้องมีจุดควบคุมการเสียรูป

องค์ประกอบของระบบและการใช้งานโครงการทั่วไป

โดยทั่วไปแล้วระบบหลังคาตะเข็บตั้งแบบสมบูรณ์จะใช้โครงสร้างคอมโพสิตหลายชั้น ตัวอย่างเช่น โครงการห้องโถงนิทรรศการ "หน้าต่างสู่อนาคตของไท่หูใต้" ใช้ชุดหลังคาที่ประกอบด้วยแผ่นฐาน (เหล็กโปรไฟล์) แผ่นฉนวนใยหิน และแผงหลังคาตะเข็บแบบตั้ง ซึ่งรวมเอาฟังก์ชันการรองรับโครงสร้าง ฉนวนกันความร้อน และการป้องกันน้ำเข้าไว้ด้วยกัน ในทำนองเดียวกัน โครงการสกีรีสอร์ท Yaoxue Ice และ Snow World ใช้ระบบหลังคาตะเข็บตะเข็บอะลูมิเนียม-แมกนีเซียม-แมงกานีส รวมกับระบบฉนวนกันความร้อนในตัว

ประสิทธิภาพในสภาวะจริง

1. ความต้านทานการยกตัวของลม: ตรวจสอบโดยการทดสอบเต็มรูปแบบ

ความต้านทานลมเป็นตัวบ่งชี้ประสิทธิภาพที่สำคัญสำหรับระบบหลังคาแบบตะเข็บยืนในพื้นที่ชายฝั่งทะเลและโครงการอาคารสาธารณะขนาดใหญ่ ในฐานะที่เป็นส่วนหนึ่งของโครงการบูรณะและเสริมกำลังหลังคาโลหะของอาคารผู้โดยสาร 2 ที่สนามบินหนานชาง ฉางเป่ย แผงหลังคาโลหะตะเข็บตั้ง HXY-400 ผ่านการทดสอบอย่างเป็นระบบผ่านการทดสอบการยกลมเต็มรูปแบบ

ผลการวิจัยพบว่าการใช้คลิปเสริมแรงช่วยเพิ่มความสามารถในการรับน้ำหนักในการยกลมได้ 4.18 เท่า เมื่อเทียบกับแผงที่ไม่มีคลิป ปัจจัยต่างๆ เช่น ระยะห่างแป ความสามารถในการรับแรงเฉือนของตัวเชื่อมต่อแป และความแข็งแรงดัดของแปส่งผลโดยตรงต่อความสามารถในการยกตัวของลม การวิจัยเกี่ยวกับหลังคาโลหะที่มีระยะห่างแปที่แตกต่างกันเผยให้เห็นความสัมพันธ์โดยตรงระหว่างภาระความเสียหายขั้นสุดท้ายของระบบตะเข็บยืนและระยะห่างแป ผลการทดลองสอดคล้องกับแนวโน้มที่สังเกตได้ในการจำลองเชิงตัวเลข ซึ่งเป็นพื้นฐานสำหรับการออกแบบและการสร้างแรงลมขั้นสูงสุด

2. กันน้ำและกันลม: การป้องกันแบบคู่ด้วยการปิดผนึก 360° และสารกันรั่วแบบฉีดล่วงหน้า

ระบบหลังคาตะเข็บแบบตั้งตรงเป็นไปตามข้อกำหนดด้านความกันลม กันน้ำ และความต้านทานการยกของลม โดยการใช้สารกันรั่วฉีดล่วงหน้าแบบเต็มความยาวภายในแผงโลหะและการล็อคตะเข็บ 360° แผงจะประกอบเป็นหน่วยต่อเนื่องกันไปตามทางลาดโดยไม่มีข้อต่อหรือการเชื่อมต่อด้วยสกรู ซึ่งช่วยลดความเสี่ยงในการรั่วซึมที่เกี่ยวข้องกับหลังคาแบบเปิดโล่ง เช่น การกัดกร่อนที่รูยึดและการเสื่อมสภาพของสารเคลือบหลุมร่องฟัน

ต้องมีการบำบัดแบบวาบไฟที่ทางแยกทั้งหมดซึ่งแผงหลังคามาบรรจบกับผนังด้านหน้าอาคารหรือโครงสร้างที่ยื่นออกมาผ่านหลังคา ใช้วัสดุปิดผนึกที่ข้อต่อตัก จำเป็นต้องมีการยึดติดอย่างแน่นหนาด้วยกาวซิลิโคนที่ส่วนที่ทับซ้อนกันระหว่างแฟลชฐานกับแผง ในขณะที่ใช้แถบโฟมซีลระหว่างแฟลชด้านบนและแผง เช่นเดียวกับระหว่างขอบตกแต่งและแผง

3. การจัดการการขยายตัวทางความร้อนและการหดตัว: การรองรับการเลื่อนและการควบคุมการเสียรูป

การขยายตัวและการหดตัวเนื่องจากความร้อนของวัสดุโลหะภายใต้ความผันผวนของอุณหภูมิอย่างมากเป็นปรากฏการณ์ทางกายภาพโดยธรรมชาติ การเชื่อมต่อแบบเลื่อนระหว่างแผงหลังคาแบบตะเข็บตั้งกับส่วนรองรับแบบตายตัวช่วยให้แผงขยายและหดตัวได้อย่างอิสระตามแนวลาดเอียงเพื่อตอบสนองต่อความผันผวนของอุณหภูมิ จึงรองรับความเครียดจากความร้อน

แม้ว่าความยาวของแผงโปรไฟล์ไม่ควรเกิน 25 เมตร แต่จะต้องกำหนดจุดควบคุมการเสียรูปที่เหมาะสมเพื่อเป็นแนวทางในการขยายและการหดตัว ซึ่งจะช่วยป้องกันการโก่งงอของแผงหรือการหลุดออกจากขั้วต่อรองรับ คุณลักษณะนี้ยังช่วยให้สามารถใช้ความยาวแผงเดี่ยวได้สูงสุดถึง 35 เมตรขึ้นไป ซึ่งช่วยลดจำนวนการทับซ้อนกันตามขวาง

4. การใช้งานหลังคาโค้งช่วงขนาดใหญ่: การตรวจสอบความถูกต้องผ่านโครงการศูนย์การประชุมและนิทรรศการเซียะเหมิน

ระบบแผงหลังคาแบบตะเข็บตั้ง FLEX-LOK 400 ถูกนำมาใช้กับหลังคาโลหะโค้งช่วงขนาดใหญ่ (99 ม. และ 72 ม.) ของโครงการศูนย์การประชุมและนิทรรศการเซียะเหมิน ระยะที่ 3 ระบบประกอบด้วยแปชุบสังกะสีกำลังสูง แผงหลังคาแบบตะเข็บตั้ง และพื้นพื้นแบบมีโครงสร้าง ได้รับการพิสูจน์แล้วว่าทนทานต่อการยกตัวของลมและการกัดกร่อน รวมถึงประสิทธิภาพในการกันน้ำและฉนวนกันความร้อน

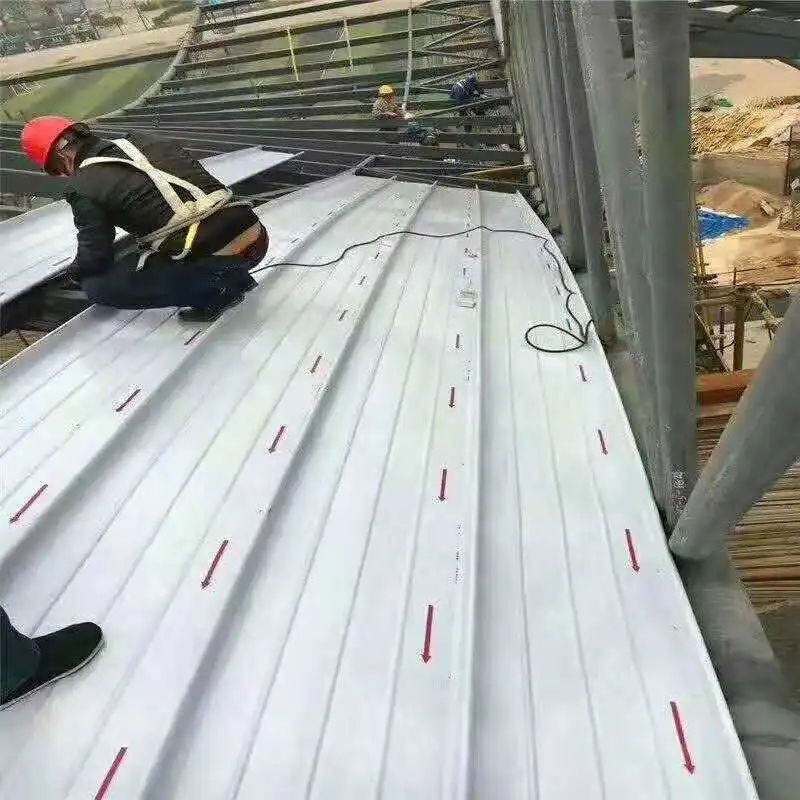

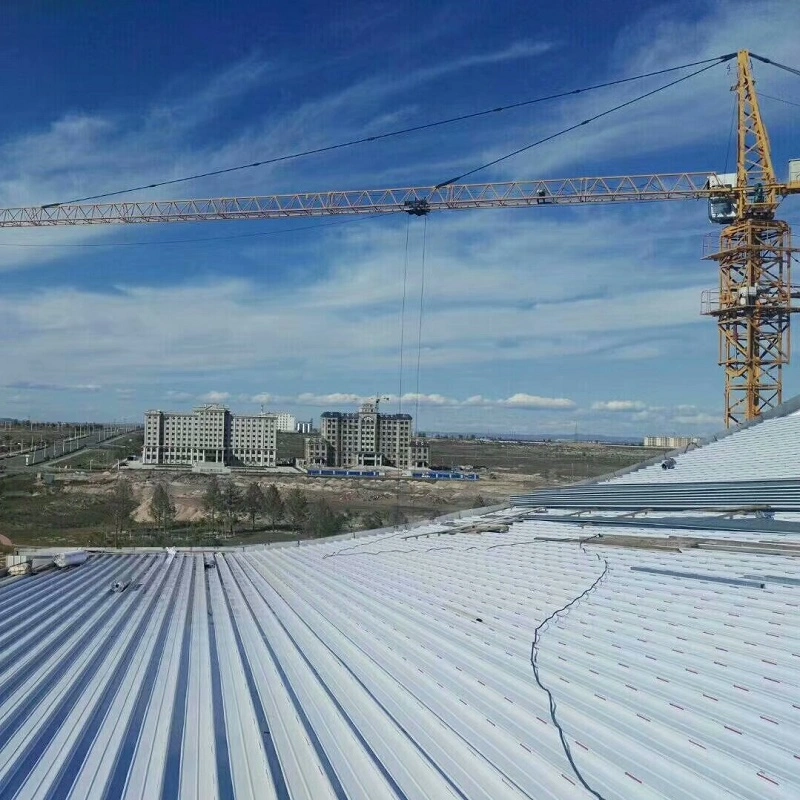

ในระหว่างการก่อสร้าง แผงหลังคาเป็นแบบม้วนในสถานที่ และติดตั้งส่วนประกอบต่างๆ ในทิศทางที่หันหน้าหนีจากลมที่พัดผ่าน มีการบังคับใช้ข้อกำหนดการวางตำแหน่งที่เข้มงวดสำหรับการติดตั้งข้อต่อแบบละเอียด ในทำนองเดียวกัน ระบบหลังคาอะลูมิเนียม-แมกนีเซียม-แมงกานีสแบบตะเข็บตั้งได้ถูกนำไปใช้กับโครงสร้างเหล็กโค้งที่ซับซ้อนของโครงการศูนย์นิทรรศการ "Window to the Future" ในไท่หูใต้

5. มาตรฐานการก่อสร้างและการติดตั้ง: การสนับสนุนจากแผนที่และข้อกำหนดมาตรฐานแห่งชาติ

การก่อสร้างและติดตั้งแผ่นหลังคาแบบตะเข็บยืนได้รับการรองรับด้วยระบบมาตรฐาน ตามข้อกำหนดทางเทคนิค JGJ 255-2012 (ข้อกำหนดทางเทคนิคสำหรับหลังคารับแสงธรรมชาติและหลังคาโลหะ) มีการเบี่ยงเบนที่อนุญาตที่กำหนดไว้อย่างชัดเจนสำหรับคุณภาพการติดตั้ง: ค่าเบี่ยงเบน 5–7 มม. ในความพอดีของส่วนประกอบตามยาวต่อเนื่อง (ด้วยเกณฑ์ 35 เมตร) และการเบี่ยงเบน +20/+30 มม. ในความลาดเอียงของหลังคาโลหะ (ด้วยเกณฑ์ 50 เมตร)

Atlas มาตรฐานแห่งชาติ 24CJ113-1 (รายละเอียดทางสถาปัตยกรรมสำหรับแผงโลหะ (ส่วนที่ 1): ระบบหลังคาโลหะตะเข็บแบบยืน 360°) ให้แบบก่อสร้างโดยละเอียดสำหรับจุดเชื่อมต่อทั้งหมด ตั้งแต่ข้อต่อแผงไปจนถึงรางน้ำ แถบรับแสงกลางวัน เครื่องช่วยหายใจ และตัวนำป้องกันฟ้าผ่า

ข้อมูลจำเพาะโดยละเอียดโดยสรุป

พารามิเตอร์ต่อไปนี้ขึ้นอยู่กับการผลิตมาตรฐานและมาตรฐานระดับชาติที่เกี่ยวข้อง การปรับแต่งพร้อมใช้งานเพื่อตอบสนองความต้องการเฉพาะของโครงการ

จุดแข็งของผลิตภัณฑ์หลัก

1. งานกันซึมโครงสร้างแบบไม่มีรูยึดไม่มีสกรูเจาะพื้นผิวแผง การเชื่อมต่อประสานแบบมีตะเข็บ 360° รวมกับน้ำยาซีลที่ฉีดล่วงหน้าอย่างต่อเนื่องช่วยลดความเสี่ยงในการรั่วซึมที่เกี่ยวข้องกับรูยึด

2. ความต้านทานลมที่ตรวจสอบได้และปรับได้การทดสอบการยกตัวของลมเต็มรูปแบบยืนยันว่าคลิปเสริมสามารถเพิ่มความสามารถในการรับน้ำหนักได้ 4.18 เท่า ปัจจัยต่างๆ เช่น ระยะห่างแปและความสามารถในการรับน้ำหนักของตัวเชื่อมต่อมีผลโดยตรงต่อประสิทธิภาพการต้านทานลมของหลังคา

3. การขยายและการหดตัวด้วยความร้อนแบบปรับตัวคลิปเลื่อนช่วยให้แผงขยายและหดตัวได้อย่างอิสระตามทางลาด จุดควบคุมที่ควบคุมการเสียรูปช่วยให้มั่นใจได้ว่าการเคลื่อนไหวจะเกิดขึ้นในทิศทางที่ต้องการ ป้องกันการโก่งงอของแผงหรือการหลุดออก

4. ตัวเลือกวัสดุที่หลากหลายอลูมิเนียม-แมกนีเซียม-แมงกานีสอัลลอยด์ (อายุการใช้งานมากกว่า 50 ปี), เหล็กเคลือบ Al-Zn และสแตนเลส มีจำหน่ายเพื่อให้เหมาะกับสภาพแวดล้อมที่มีการกัดกร่อนต่างๆ และความต้องการของโครงการ

5. การสนับสนุนมาตรฐานที่ครอบคลุมการออกแบบ รายละเอียดโครงสร้าง และการยอมรับการติดตั้งได้รับการสนับสนุนโดย GB 50345, JGJ 255-2012 และ Atlas มาตรฐานแห่งชาติ 24CJ113-1

หมายเหตุการเลือกและการติดตั้ง

สำหรับการออกแบบที่กันลม:ระยะห่างแปและประเภทคลิปมีผลอย่างมากต่อความสามารถในการยกลม ควรใช้การทดสอบเต็มรูปแบบหรือการคำนวณทางวิศวกรรมเพื่อตรวจสอบการกำหนดค่าที่เลือก อาจจำเป็นต้องใช้คลิปเสริมแรงในบริเวณที่มีลมแรง

สำหรับการใช้งานแผงยาว:หากความยาวของแผงเกิน 25 ม. ให้รวมจุดควบคุมการเสียรูปเพื่อเป็นแนวทางในการเคลื่อนตัวด้วยความร้อน ยืนยันว่ารายละเอียดคลิปเลื่อนช่วยให้ช่วงการเคลื่อนไหวที่คาดหวังไม่มีผลผูกพัน

สำหรับสภาพแวดล้อมที่มีฤทธิ์กัดกร่อน:เลือกวัสดุฐานตามเงื่อนไขการรับแสง โลหะผสม Al-Mg-Mn และเหล็กกล้าไร้สนิมเหมาะสำหรับบรรยากาศชายฝั่งทะเลหรืออุตสาหกรรม ตรวจสอบความเข้ากันได้ของการเคลือบกับปัจจัยด้านสิ่งแวดล้อมในท้องถิ่น

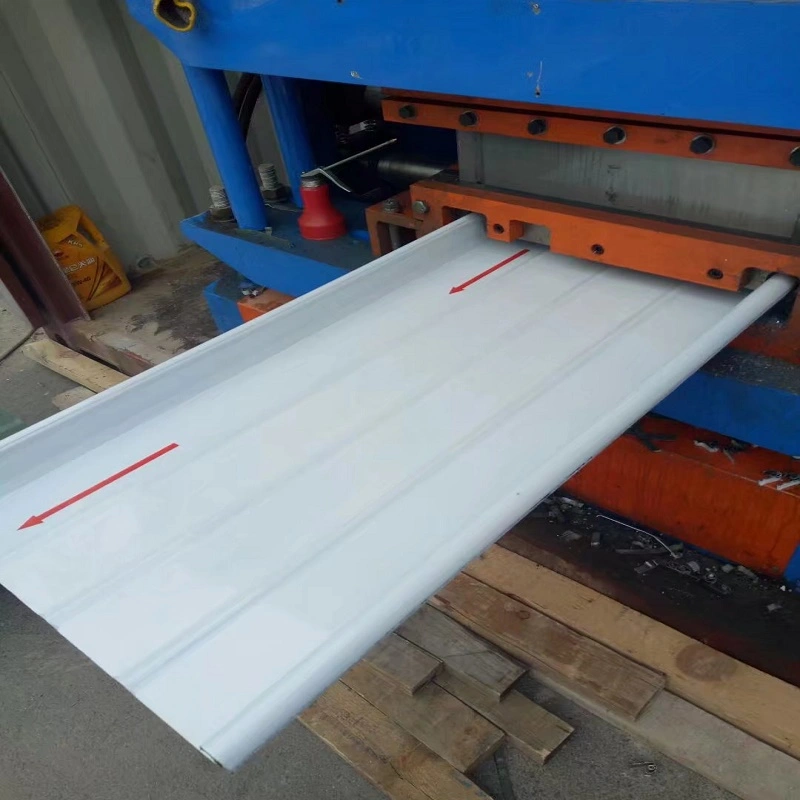

ระหว่างการติดตั้ง:โดยทั่วไปแล้วแผงจะขึ้นรูปเป็นม้วนในสถานที่หรือในโรงงาน ตรวจสอบให้แน่ใจว่ากระบวนการเย็บตะเข็บดำเนินการด้วยอุปกรณ์ที่สอบเทียบแล้ว ติดตั้งแผงในทิศทางที่หันหน้าออกจากลมที่พัดผ่านหากเป็นไปได้ ตรวจสอบว่ามีการติดวาบไฟและสารผนึกทั้งหมดอย่างถูกต้องก่อนทำการเย็บ

ตำแหน่งที่ใช้แผงเหล่านี้

1.ระบบหลังคาเมทัลชีทสำหรับศูนย์กลางการขนส่งขนาดใหญ่ เช่น อาคารผู้โดยสารสนามบินและสถานีรถไฟความเร็วสูง

2.หลังคาเมทัลชีทสำหรับอาคารสาธารณะขนาดใหญ่ เช่น สนามกีฬา ศูนย์นิทรรศการ และโรงละคร

3.การมุงหลังคาสำหรับโครงสร้างเหล็กโค้งช่วงกว้างหรือรูปทรงซับซ้อน พร้อมความสามารถในการโค้งงอและโค้งงอได้

4.อาคารในพื้นที่ชายฝั่งทะเลและมีแนวโน้มว่าจะเกิดพายุไต้ฝุ่นซึ่งต้องมีระดับความต้านทานลมสูง โดยใช้มาตรการเสริมแรงแบบคลิปเมื่อจำเป็น

คำถามทั่วไปจากผู้ซื้อ

1. อะไรคือความแตกต่างระหว่างแผงตะเข็บแบบยืนและแผ่นโปรไฟล์แบบยึดด้วยสกรูธรรมดา?

แผ่นโปรไฟล์แบบทั่วไปได้รับการแก้ไขผ่านพื้นผิวแผงด้วยสกรู ทำให้เกิดจุดเจาะที่อาจกลายเป็นเส้นทางรั่วเมื่อเวลาผ่านไป แผงตะเข็บแบบตั้งใช้คลิปแบบซ่อนและข้อต่อแบบมีตะเข็บ ดังนั้นจึงไม่มีตัวยึดแบบเปลือย ซึ่งจะช่วยลดความเสี่ยงของน้ำเข้าและช่วยให้สามารถเคลื่อนตัวด้วยความร้อนผ่านการเชื่อมต่อแบบเลื่อน

2. ฉันควรเลือกวัสดุฐานใดสำหรับโครงการชายฝั่ง

สำหรับสภาพแวดล้อมชายฝั่งหรือมีการกัดกร่อนสูง โดยทั่วไปแนะนำให้ใช้อะลูมิเนียม-แมกนีเซียม-แมงกานีสอัลลอยด์หรือเหล็กกล้าไร้สนิม โลหะผสม Al-Mg-Mn ให้ความต้านทานการกัดกร่อนที่ดีและอายุการใช้งานที่ยาวนาน ในขณะที่สแตนเลสให้ความแข็งแรงสูงกว่าสำหรับการออกแบบที่ต้านทานลม เหล็กเคลือบ Al-Zn อาจใช้ในสภาวะที่รุนแรงน้อยกว่า

3. รายละเอียดคลิปเลื่อนรองรับการเปลี่ยนแปลงของอุณหภูมิได้อย่างไร?

แผงยึดเข้ากับโครงสร้างผ่านคลิปที่ช่วยให้สามารถเคลื่อนที่ไปตามความยาวของแผงได้ ซึ่งหมายความว่าแผงสามารถขยายและหดตัวได้โดยไม่ทำให้เกิดความเครียดกับตัวยึดหรือทำให้เกิดคราบน้ำมัน อาจจำเป็นต้องมีจุดควบคุมการเสียรูปบนแผงยาวเพื่อกำหนดทิศทางการเคลื่อนที่และป้องกันการโก่งงอ

4. แผงตะเข็บยืนสามารถโค้งงอสำหรับหลังคาสถาปัตยกรรมได้หรือไม่?

ใช่. แผงสามารถขึ้นรูปเป็นม้วนแล้วโค้งตามรูปทรงหลังคานูนหรือเว้า โครงการต่างๆ เช่น ศูนย์การประชุมและนิทรรศการเซียะเหมิน ได้ใช้ระบบตะเข็บยืนสำหรับหลังคาโค้งช่วงกว้างขนาดใหญ่ ความสามารถในการโค้งงอเฉพาะนั้นขึ้นอยู่กับโปรไฟล์และความหนาของวัสดุ

5. มีมาตรฐานการติดตั้งและเกณฑ์การยอมรับอะไรบ้าง?

JGJ 255-2012 ให้ความคลาดเคลื่อนในการติดตั้ง รวมถึงการเบี่ยงเบน 5–7 มม. สำหรับส่วนประกอบตามยาวต่อเนื่อง และการเบี่ยงเบน +20/+30 มม. สำหรับความลาดเอียงของหลังคา Atlas มาตรฐานแห่งชาติ 24CJ113-1 ให้ภาพวาดการเชื่อมต่อโดยละเอียด โดยทั่วไปความหนาแน่นของน้ำจะได้รับการตรวจสอบโดยการตรวจสอบด้วยสายตา และโดยการทดสอบท่อหรือบ่อน้ำ ในกรณีที่จำเป็น
