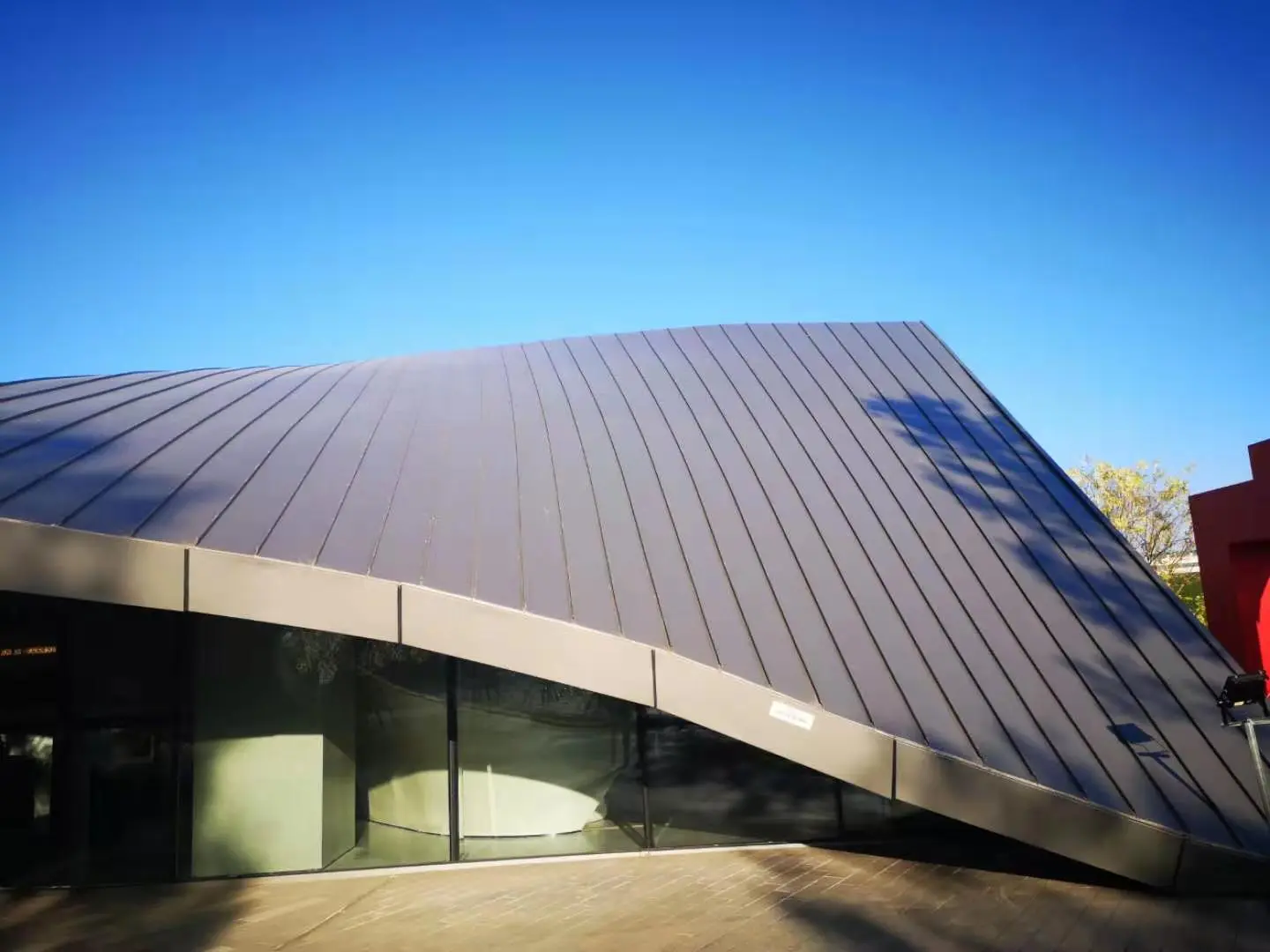

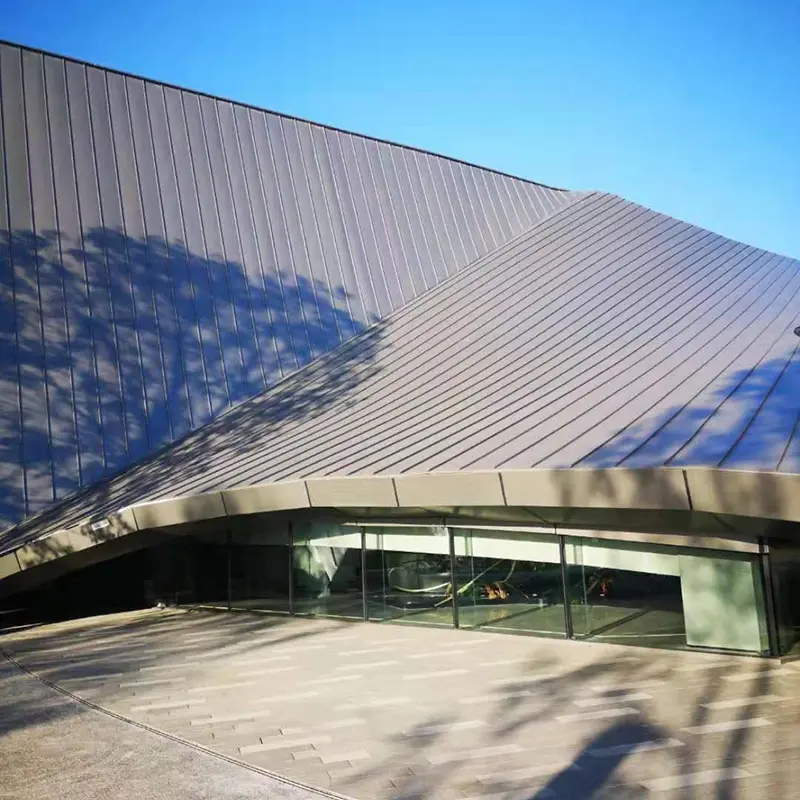

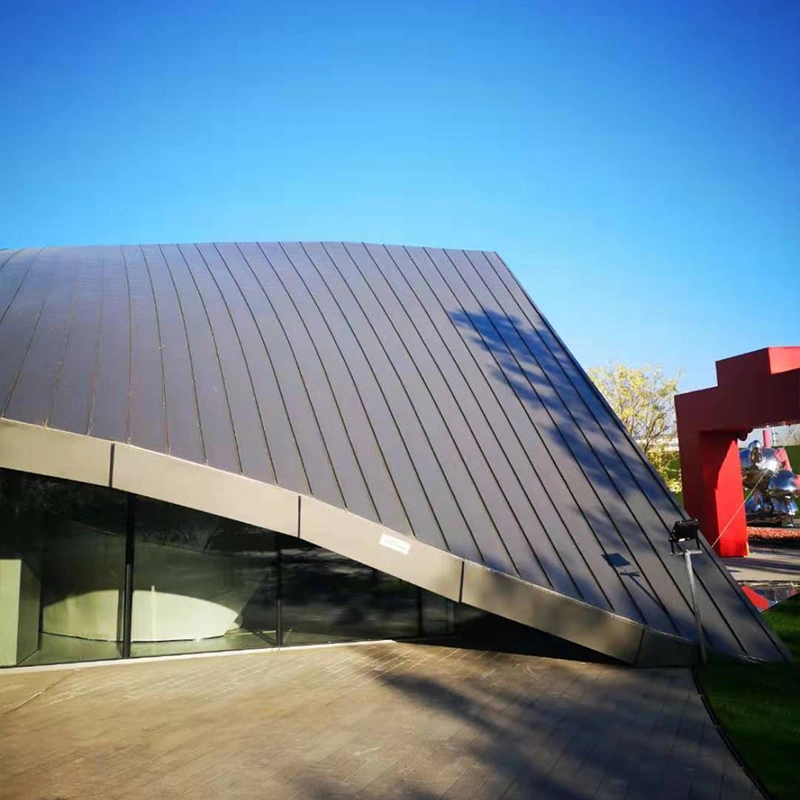

แผงตกแต่งหลังคาโลหะ

แผงตกแต่งหลังคาโลหะสร้างชั้นภาพด้านนอกของระบบหลังคาโลหะซึ่งติดตั้งแยกต่างหากจากชั้นกันซึม การกันน้ำได้รับการจัดการโดยแผงหลังคาโครงสร้างด้านล่าง ในขณะที่แผงตกแต่งแสดงถึงรูปแบบสถาปัตยกรรมและให้ประโยชน์รอง เช่น การแรเงา การปรับปรุงเสียง และการป้องกันเมมเบรนกันน้ำ SENBO เป็นผู้จัดหาใบรับรองวัสดุและบันทึกการตรวจสอบขนาดให้กับแผงเหล่านี้ และทีมงานโครงการให้การสนับสนุนด้านเทคนิคสำหรับโครงร่างแผงและลำดับการติดตั้ง

การเลือกใช้วัสดุ

การเลือกใช้วัสดุแผงตกแต่งขึ้นอยู่กับรูปแบบ น้ำหนัก และความทนทานต่อสภาพอากาศ โดยทั่วไปจะใช้ตัวเลือกต่อไปนี้:

• แผงผิวเดี่ยวอลูมิเนียมอัลลอยด์:โดยปกติจะมีความหนา 2.0 มม. ถึง 3.0 มม. พร้อมเคลือบ PVDF มีช่วงสีที่กว้าง มีความสามารถในการขึ้นรูปที่ดีสำหรับรูปทรงที่ซับซ้อน และมีน้ำหนักเบา
• แผ่นโปรไฟล์โลหะผสม Al-Mg-Mn:เกรด AA3004 หรือ AA3003 ที่มีความต้านทานแรงดึง 240 MPa ถึง 285 MPa และความหนาแน่น 2.73 g/cm³ หรือประมาณหนึ่งในสามของเหล็กกล้า ออกแบบมายาวนานกว่า 50 ปี เหมาะสำหรับหลังคาโค้ง
• แผงคอมโพสิตรังผึ้งอลูมิเนียม:แผ่นปิดหน้าอะลูมิเนียม 0.8 มม. ถึง 1.0 มม. ยึดติดกับแกนอะลูมิเนียมรังผึ้ง ความยาวด้านเซลล์แกนกลางไม่เกิน 9.53 มม. และความหนาของผนังอย่างน้อย 0.07 มม. แผ่นเหล่านี้ให้ความเรียบและความแข็งที่ดีกว่าแผ่นทึบที่มีน้ำหนักเท่ากัน
• แผงเหล็กเคลือบสี:ใช้การเคลือบ Al-Zn ประสิทธิภาพสูงพร้อมเคลือบทับหน้า PVDF เหมาะสำหรับตกแต่งหลังคาอาคารสาธารณะขนาดใหญ่ที่ต้องการพื้นผิวเหล็ก

การรักษาพื้นผิว

สำหรับแผงอะลูมิเนียมด้านสถาปัตยกรรม แนะนำให้ใช้การเคลือบฟลูออโรคาร์บอนแบบ PVDF ปริมาณเรซินควรมีอย่างน้อย 70% และความหนาของการเคลือบต้องเป็นไปตาม YS/T 429.2 PVDF ให้ความทนทานต่อแสงอัลตราไวโอเลตอย่างแข็งแกร่ง และรักษาความคงตัวของสีได้นานกว่า 20 ปี โดยมีการซีดจางหรือสีชอล์กน้อยที่สุด

การสร้างระบบ

โดยทั่วไปชั้นตกแต่งจะถูกติดตั้งไว้เหนือวัสดุกันซึมเพื่อสร้างหลังคาเมทัลชีทสองชั้น ที่หลังคาห้องโถงทางเข้าของ New China International Exhibition Center Phase II การประกอบจากล่างขึ้นบนคือ: แผ่นโปรไฟล์ Al-Zn 0.8 มม. ที่มีตะเข็บตั้งเป็นชั้นกันน้ำ เมมเบรนกันน้ำ ฉนวนกันความร้อน ระบบกรอบตกแต่ง และพื้นผิวแผงตกแต่ง การแยกชั้นนี้ทำให้การกันน้ำเป็นอิสระจากชั้นความสวยงาม

สรุปข้อมูลจำเพาะ

ข้อมูลการสมัครโครงการ

หลังคาอาคารผู้โดยสารสนามบิน

ส่วนขยายอาคารผู้โดยสาร 5 ของสนามบินนานาชาติหลักแห่งหนึ่งใช้หลังคาโลหะขนาด 267,000 ตร.ม. ทั่วทั้งอาคารผู้โดยสารหลัก อาคารเทียบเครื่องบิน และสะพานขึ้นเครื่อง แผงตกแต่งเป็นแผ่นเหล็กโปรไฟล์ความแข็งแรงสูงหนา 0.8 มม. พร้อมการเคลือบ Al-Zn ที่มีเนื้อหาสูง ซึ่งให้ความต้านทานการกัดกร่อนมากกว่าเหล็กชุบสังกะสีมาตรฐานถึงสี่ถึงหกเท่า พื้นผิว PVDF ยังคงความเสถียรระหว่าง -40°C ถึง 150°C ให้การป้องกันรังสียูวีในระยะยาว โครงการนี้ได้รับรางวัล Gold Award สาขาวิศวกรรมระบบตู้โลหะในงานประกาศผลรางวัลวิทยาศาสตร์และเทคโนโลยีอุตสาหกรรมกันน้ำทางสถาปัตยกรรมประจำปี 2024

ศูนย์แสดงสินค้าระบบอลูมิเนียมตกแต่ง

ระยะที่ 2 ของศูนย์แสดงสินค้านานาชาติแห่งใหม่ของจีนในกรุงปักกิ่ง ครอบคลุมพื้นที่หลังคาโลหะประมาณ 280,000 ตารางเมตร หลังคาห้องโถงลงทะเบียนใช้แผ่นอลูมิเนียมหนา 3 มม. เคลือบ PVDF เป็นชั้นตกแต่ง รองรับด้วยโครงท่อสี่เหลี่ยมอลูมิเนียมอัลลอยด์ ใต้ชั้นตกแต่ง หลังคาประกอบด้วยชั้นกันน้ำที่ทำจากเหล็กโปรไฟล์ Al-Zn 0.8 มม. พร้อมตะเข็บตั้ง ฉนวนใยหิน 2 ชั้นรวม 140 มม. ที่ความหนาแน่น 160 กก./ลบ.ม. เมมเบรน TPO และชั้นดูดซับเสียงที่ทำจากเหล็กโปรไฟล์แบบเจาะรู แผงตกแต่งได้รับการติดตั้งแยกจากกันซึม เพื่อให้ได้เอฟเฟ็กต์ภาพที่ต้องการโดยไม่กระทบต่อความสามารถในการกันน้ำ

หลังคาทรงเรขาคณิตที่ซับซ้อนที่ศูนย์นิทรรศการ

ศูนย์นิทรรศการนานาชาติซูโจว ห้วยไห่ ใช้ระบบแผงตกแต่งที่มีระดับความสูงขั้นบันไดและระดับที่ตัดกัน บัวด้านบนใช้แผ่นไม้อัดอลูมิเนียมหนา 3 มม. และบัวล่างใช้แผ่นอลูมิเนียมคอมโพสิตหนา 4 มม. ทีมงานโครงการใช้ Rhino และ Grasshopper สำหรับการสร้างแบบจำลองพาราเมตริกเพื่อวิเคราะห์ความโค้งและเพิ่มประสิทธิภาพแผงที่มีจุดยอดที่ไม่ใช่ระนาบเดียวกันสี่จุดให้อยู่ในรูปแบบแบน หลังคาตกแต่งประกอบขึ้นด้วยการติดตั้งแบบโมดูลาร์ และโครงสร้างอาคารทั้งหมดผ่านการตรวจสอบทางวิศวกรรมในด้านความทนทาน การกันน้ำ ประสิทธิภาพการระบายความร้อน และความสมบูรณ์ของโครงสร้าง

หลังคาแผงรังผึ้งโค้งคู่

สถานที่หลักของสถานที่ถาวรของฟอรัมจงกวนชุนใช้ระบบแผงรังผึ้งอะลูมิเนียมโค้งคู่ที่ไม่ธรรมดาสำหรับพื้นที่หลังคา 6,000 ตร.ม. ข้อมูลจำเพาะของแผงที่ไม่ซ้ำกันมากกว่า 1,000 รายการได้รับการจัดเรียงในการกำหนดค่าแบบเลเยอร์ โครงสร้างรองรับใช้กรอบการแผ่รังสีรูปพัดลมพร้อมขายึดที่ปรับได้หลายทิศทาง ทำให้สามารถหมุนในระนาบได้ ±15° และการปรับเชิงมุมระหว่าง 75° ถึง 105° แผงรังผึ้งสองถึงสามแผงถูกประกอบเข้าเป็นหน่วยเฟรมเวิร์กเดียวในโรงงาน จากนั้นจึงติดตั้งที่ไซต์งานเป็นโมดูลที่สมบูรณ์ วิธีการสำเร็จรูปนี้ช่วยลดกำหนดการก่อสร้างได้เกือบหนึ่งในสามเมื่อเทียบกับวิธีแบบเดิม

คุณสมบัติการออกแบบ

• ความยืดหยุ่นของแบบฟอร์ม:แผงสามารถแบน โค้ง เรียว หรือโค้งคู่ การสร้างแบบจำลองพาราเมตริกช่วยแปลงเรขาคณิตที่ซับซ้อนให้เป็นแผงที่สามารถสร้างได้
• ความคงตัวของสีในระยะยาว:การเคลือบ PVDF ต้านทานการซีดจางของรังสี UV และการเกิดชอล์ก โดยคงรูปลักษณ์ไว้ได้นานกว่า 20 ปี
• น้ำหนักเบา:แผงอลูมิเนียมและรังผึ้งช่วยลดภาระของโครงสร้างเมื่อเทียบกับเหล็กตันหรือผนังคอนกรีต
• กันซึมอิสระ:ชั้นตกแต่งไม่ซึมผ่านสารกันซึมซึ่งช่วยลดความเสี่ยงของการรั่วที่จุดยึด
• การติดตั้งที่มีประสิทธิภาพ:ชุดประกอบแผงรังผึ้งแบบแยกส่วนช่วยลดการทำงานในสถานที่และปรับปรุงการจัดตำแหน่งบนพื้นผิวที่ซับซ้อน

การใช้งานทั่วไป

• ตกแต่งชั้นหลังคาอาคารผู้โดยสารสนามบินและสถานีรถไฟความเร็วสูง
• อาคารสาธารณะขนาดใหญ่ เช่น ศูนย์นิทรรศการ สนามกีฬา และโรงละคร
• อาคารสำคัญที่มีรูปแบบหลังคาเป็นเอกลักษณ์หรือไม่สม่ำเสมอ
• อาคารพาณิชย์ โรงแรมระดับไฮเอนด์ และวิลล่าที่ต้องการรูปลักษณ์หลังคาที่โดดเด่น

หมายเหตุการติดตั้ง

• ตรวจสอบการจัดตำแหน่งกรอบรองรับก่อนวางแผงตกแต่ง
• ใช้อุปกรณ์ยกที่มีสลิงอ่อนเพื่อหลีกเลี่ยงการขีดข่วนพื้นผิวที่เสร็จแล้ว
• ปฏิบัติตามลำดับของผู้ผลิตสำหรับระบบแบบเกี่ยวหรือแบบแยกส่วนเพื่อให้แน่ใจว่ามีการเชื่อมต่อที่ถูกต้อง
• สำหรับแผงโค้ง ให้ตรวจสอบการวางแนวแผงและการปรับขายึดก่อนทำการยึดขั้นสุดท้าย
• ปิดผนึกรอยต่อและขอบตามรายละเอียดทางสถาปัตยกรรม โดยเฉพาะอย่างยิ่งบริเวณที่แผงพบกับแสงแวบวับหรือการเจาะทะลุ

คำถามที่พบบ่อย

อะไรคือความแตกต่างระหว่างแผงตกแต่งและชั้นกันซึม?

ชั้นกันซึมเป็นแผ่นโลหะต่อเนื่องหรือเมมเบรนที่ป้องกันไม่ให้น้ำเข้า แผงตกแต่งตั้งอยู่ด้านบนและไม่จำเป็นต้องกันน้ำเข้า การแยกชั้นนี้หมายความว่าชั้นตกแต่งสามารถเจาะรู โค้ง หรือกรุผนังได้ โดยไม่ส่งผลกระทบต่อความต้านทานต่อสภาพอากาศของหลังคา

แผงชนิดใดที่เหมาะกับหลังคาโค้งที่สุด?

แผ่นโปรไฟล์โลหะผสม Al-Mg-Mn สามารถม้วนขึ้นรูปเป็นรูปทรงโค้ง และมักใช้สำหรับหลังคาเรียบที่มีความโค้งเดี่ยว สำหรับพื้นผิวโค้งคู่หรือพื้นผิวอิสระ แผงรังผึ้งอะลูมิเนียมมีความเหมาะสมมากกว่าเนื่องจากสามารถประดิษฐ์เป็นรูปทรงที่ซับซ้อนและไม่ระนาบในขณะที่ยังคงความเรียบได้

ความสม่ำเสมอของสีบนหลังคาขนาดใหญ่จะคงอยู่ได้อย่างไร?

แผงทั้งหมดสำหรับพื้นผิวเดียวกันควรมาจากชุดคอยล์เดียวกันเมื่อเป็นไปได้ หากไม่สามารถหลีกเลี่ยงได้หลายชุด ควรควบคุมความแตกต่างของสีให้เป็นค่า ΔE ที่ระบุ การเคลือบ PVDF จากระบบสีเดียวกันมักจะมีสีและความเงาสม่ำเสมอ

แผงตกแต่งสามารถใช้ในโครงการปรับปรุงได้หรือไม่?

ได้ สามารถเพิ่มแผงโลหะตกแต่งบนหลังคาที่มีอยู่เพื่อเปลี่ยนรูปลักษณ์หรือปรับปรุงประสิทธิภาพการระบายความร้อนได้ โดยที่โครงสร้างที่มีอยู่สามารถรองรับน้ำหนักเพิ่มเติมได้ จำเป็นต้องมีการประเมินโครงสร้างก่อนดำเนินการต่อ

การควบคุมคุณภาพและเอกสารประกอบ

ซัพพลายเออร์ควรจัดเตรียมใบรับรองวัสดุสำหรับอะลูมิเนียมอัลลอยด์หรือซับสเตรตเหล็ก รายงานความหนาของชั้นเคลือบ และบันทึกการตรวจสอบขนาด สำหรับรูปทรงที่ซับซ้อน ควรตรวจสอบแบบร่างการผลิตและตารางแผงก่อนการผลิต การตรวจสอบการรับ ณ สถานที่ควรยืนยันขนาดของแผง พื้นผิว และความเป็นอิสระจากความเสียหายจากการขนส่ง

ข้อพิจารณาในการคัดเลือก

• ยืนยันรูปทรงเรขาคณิตทางสถาปัตยกรรมและขีดจำกัดขนาดแผงกับผู้ผลิตตั้งแต่เนิ่นๆ ในขั้นตอนการออกแบบ
• เลือกประเภทการเคลือบตามรังสียูวีของอาคารและอายุการใช้งานที่ต้องการ
• สำหรับพื้นที่ชายฝั่งหรือโรงงานอุตสาหกรรม ตรวจสอบว่าระบบเคลือบและทาสีโลหะเหมาะสมกับประเภทการกัดกร่อน
• วางแผนโครงรองรับและช่วงการปรับวงเล็บเพื่อรองรับความคลาดเคลื่อนของแผงและการเคลื่อนตัวของความร้อน
• พิจารณาทางเข้าบำรุงรักษาเพื่อตรวจสอบและทำความสะอาดพื้นผิวตกแต่ง
