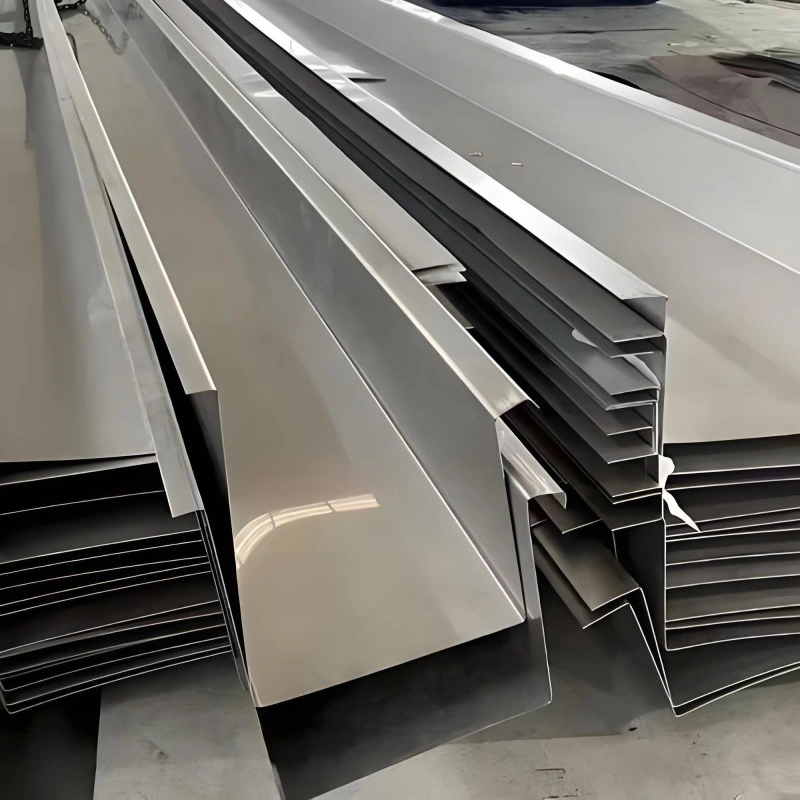

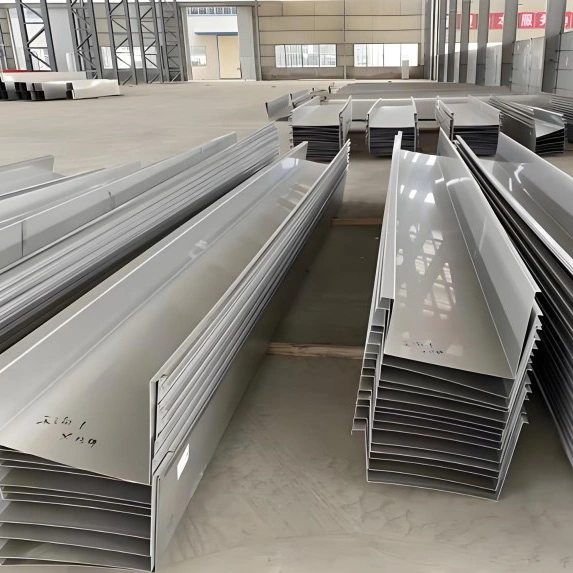

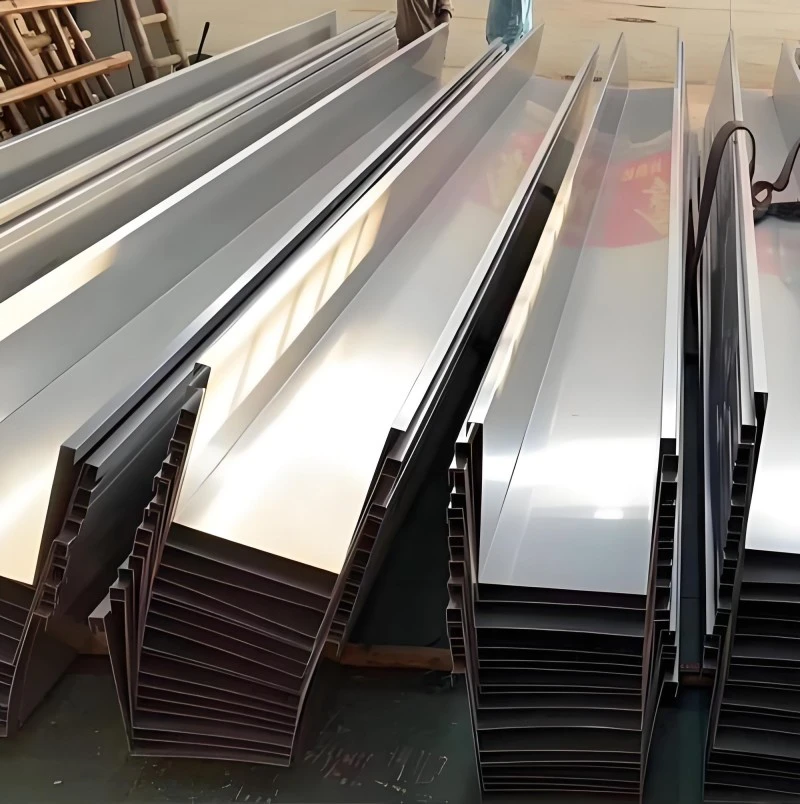

การระบายน้ำบนหลังคาขึ้นอยู่กับรางน้ำที่วางไว้ที่จุดต่ำของหลังคาเพื่อรวบรวมน้ำฝนและส่งต่อไปยังท่อระบายน้ำ รางน้ำสแตนเลสแบ่งตามสถานที่ตั้ง รางน้ำภายในวางอยู่ภายในแนวผนังด้านนอกและมักใช้กับผนังเชิงเทิน รางน้ำภายนอกยื่นออกไปนอกผนังด้านนอก และมักใช้กับอาคารที่ไม่มีเชิงเทิน การจำแนกประเภทนี้เป็นไปตาม GB 51022-2015 ซึ่งเป็นรหัสทางเทคนิคสำหรับอาคารน้ำหนักเบาที่มีโครงเหล็กหน้าจั่ว SENBO ประดิษฐ์รางน้ำเหล่านี้ในสภาพแวดล้อมของร้านค้าที่ได้รับการควบคุม โดยมีการดัดและเชื่อมให้แล้วเสร็จก่อนส่งมอบ แต่ละชิ้นจะถูกตรวจสอบความกว้าง ความสูง ขนาดหน้าแปลน และความตรงก่อนบรรจุภัณฑ์
วัสดุฐานเป็นสแตนเลส 304 ตามมาตรฐาน สามารถระบุเกรด 201 และ 316L ได้เมื่อเงื่อนไขของโครงการต้องการความสมดุลระหว่างต้นทุนและความต้านทานการกัดกร่อนที่แตกต่างกัน GB 51022-2015 กำหนดความหนาของแผ่นขั้นต่ำ 1.0 มม. สำหรับรางน้ำภายในที่ทำจากสแตนเลส 304 หากมีการเปลี่ยนวัสดุอื่น จะต้องได้รับการบำบัดป้องกันการกัดกร่อนที่เชื่อถือได้ รางน้ำเหล็กแผ่นธรรมดาต้องมีความหนาอย่างน้อย 3.0 มม. Atlas 24CS08-1 มาตรฐานแห่งชาติให้คำแนะนำเพิ่มเติมในการเลือกและติดตั้งอุปกรณ์ระบายน้ำ
ความหนาตั้งแต่ 0.5 มม. ถึง 3.0 มม. ขึ้นอยู่กับน้ำหนักการออกแบบและการสัมผัสการกัดกร่อน หน้าตัดมักเป็นรูปสี่เหลี่ยมผืนผ้าหรือสี่เหลี่ยมคางหมู โดยมีความกว้างฐาน 0.3 ม. ถึง 0.5 ม. และความสูง 0.25 ม. ถึง 0.4 ม. หน้าแปลนด้านบนให้พื้นผิวยึดติดที่ปลอดภัย ส่วนรางน้ำสามารถสร้างได้ตั้งแต่ 1 ม. ถึง 14 ม. การดัดด้วย CNC มีความตรงที่ 0.3 มม. ต่อ 1,000 มม. และพิกัดความเผื่อเชิงมุมที่ ±0.5 องศาตลอดความยาวทั้งหมด การตกแต่งพื้นผิวประกอบด้วยกระจก 8K แบบด้าน และแบบขัดเงา
| รายการ | ค่า | หมายเหตุ |
|---|---|---|
| รหัสที่ใช้บังคับ | กิกะไบต์ 51022-2015 | รหัสโครงสร้างเหล็กอาคารน้ำหนักเบา |
| แผนที่การออกแบบ | 24CS08-1 | การเลือกและติดตั้งอุปกรณ์ระบายน้ำ |
| วัสดุ | 304 เป็นมาตรฐาน; มีขนาด 201 หรือ 316L | 304 ที่ได้รับคำสั่งสำหรับรางน้ำภายใน |
| ความหนาขั้นต่ำ | 1.0 มม. สำหรับรางน้ำภายใน | ข้อกำหนดรหัส |
| รูปร่าง | สี่เหลี่ยมหรือสี่เหลี่ยมคางหมู | กำหนดขนาดเองได้ |
| ความยาว | มาตรฐาน 1–12 ม. สูงถึง 14 เมตร ตามคำขอ | ข้อต่อไซต์น้อยลงและส่วนที่ยาวขึ้น |
| ความแม่นยำ | ความตรง 0.3/1000 มม. มุม ±0.5° | ซีเอ็นซีงอ |
| Overflow outlet | ต่ำกว่าขอบด้านบน 50–100 มม | จำเป็นสำหรับรางน้ำภายใน |
| Longitudinal slope | อย่างน้อย 5‰ | ช่วยให้น้ำไหล |
GB 51022-2015 ระบุว่าหน้าตัดของรางน้ำอาจเป็นรูปสี่เหลี่ยมผืนผ้าหรือรูปสี่เหลี่ยมคางหมู รางน้ำภายในต้องมีช่องระบายน้ำล้นที่วางอยู่ใต้ขอบด้านบน 50 มม. ถึง 100 มม. ข้อต่อทั้งหมดต้องปิดผนึก และแผงหลังคาต้องขยายเข้าไปในรางน้ำ ในกรณีที่น้ำฝนไหลเข้าสู่รางน้ำจากพื้นผิวหลังคา จำเป็นต้องทำการกันซึมเพิ่มเติม ข้อกำหนดเหล่านี้สร้างพื้นฐานการออกแบบและการติดตั้งที่ชัดเจน
ที่การประชุมเชิงปฏิบัติการร่วมของ Shantui Construction Machinery ระบบรางน้ำเดิมถูกแทนที่ด้วยรางสแตนเลส 304 ท่อระบายน้ำถูกเชื่อมต่อที่ช่องระบายน้ำฝนเพื่อให้เส้นทางระบายน้ำชัดเจน โครงการนี้แสดงให้เห็นถึงสถานการณ์การติดตั้งเพิ่มเติมทั่วไป โดยรางน้ำที่มีอยู่หมดอายุการใช้งานแล้ว และเลือกเปลี่ยนสแตนเลสเพื่อความทนทาน
ศูนย์นิทรรศการผลิตภัณฑ์การเกษตรและงานอดิเรกในเมือง Huangtan อำเภอ Ninghai จำเป็นต้องเปลี่ยนรางน้ำ หลังจากที่ระบบเดิมได้รับความเสียหาย ติดตั้งรางน้ำสแตนเลสใหม่ยาวประมาณ 85 เมตร วัสดุที่ระบุคือสแตนเลส 304 หนา 1.2 มม. สูง 0.3 ม. ความกว้างฐาน 0.35 ม. และหน้าแปลนด้านบน 0.05 ม. โครงการนี้แสดงให้เห็นว่ารางน้ำสแตนเลสถูกนำมาใช้เพื่อฟื้นฟูการระบายน้ำในอาคารที่มีอยู่อย่างไร
ที่โรงแรม Fangchenggang Gangchen International Hotel น้ำรั่วที่ระเบียงล็อบบี้เกิดจากรางน้ำเหล็กคาร์บอนที่สึกกร่อน การซ่อมแซมใช้แผ่นสแตนเลส 304 หนา 1.2 มม. เชื่อมที่ไซต์งาน บรรยากาศชายฝั่งที่มีความชื้นสูงและความเค็มสูงทำให้วัสดุดั้งเดิมเกิดสนิม หลังจากเปลี่ยนใหม่ ปัญหาการระบายน้ำก็ได้รับการแก้ไข เคสนี้รองรับการใช้สเตนเลสสตีล 304 ในอากาศที่มีเกลือและการตั้งค่าการกัดกร่อนที่คล้ายกัน
การติดตั้งต้องคำนึงถึงสภาวะการแช่แข็งด้วย ในพื้นที่หนาวเย็น รางน้ำภายในและท่อระบายน้ำทิ้งจำเป็นต้องมีฉนวนหรือการติดตามความร้อน ระบบรางน้ำภายนอกเป็นที่ต้องการในสภาพอากาศเช่นนี้ เนื่องจากสามารถป้องกันการอุดตันของน้ำแข็งได้ง่ายกว่า ความลาดชันตามยาวต้องมีอย่างน้อย 5‰ และท่อระบายจะต้องติดแน่นกับผนังหรือโครงโครงสร้าง ส่วนที่โค้งงอด้วย CNC ช่วยลดข้อต่อสนามและช่วยรักษาความแม่นยำของมิติระหว่างการติดตั้ง
รางน้ำภายในพบได้ทั่วไปในอาคารที่มีผนังเชิงเทินหรือในบริเวณที่มีการออกแบบทางสถาปัตยกรรมซ่อนการระบายน้ำไว้ไม่ให้มองเห็น รางน้ำภายนอกติดตั้งและบำรุงรักษาได้ง่ายกว่า ทางเลือกมักจะทำโดยสถาปนิกและวิศวกรโครงสร้างโดยพิจารณาจากการออกแบบด้านหน้าอาคารและสภาพอากาศ
รางน้ำภายในเข้าถึงได้ยากหลังการก่อสร้าง ดังนั้น วัสดุจึงต้องทนทานต่อการกัดกร่อนโดยไม่ต้องบำรุงรักษา รหัสต้องใช้เหล็กกล้าไร้สนิม 304 ที่มีความหนาขั้นต่ำ 1.0 มม. เนื่องจากมีความสมดุลที่ได้รับการพิสูจน์แล้วในด้านความต้านทานการกัดกร่อน ความแข็งแรง และราคา
โดยทั่วไปส่วนต่างๆ จะเชื่อมหรือปิดผนึกด้วยขั้วต่อสแตนเลส การเชื่อมจะทำให้ข้อต่อกันน้ำได้อย่างต่อเนื่องเมื่อทำอย่างถูกต้อง นอกจากนี้ยังใช้ข้อต่อทางกลที่มีสารเคลือบหลุมร่องฟัน แต่ต้องมีการติดตั้งอย่างระมัดระวังและการตรวจสอบเป็นระยะ
มักนิยมใช้พื้นผิวแบบขัดเงาและแบบด้านเนื่องจากปกปิดรอยขีดข่วนเล็กๆ น้อยๆ และรอยบนพื้นผิวได้ดีกว่าพื้นผิวแบบกระจก พื้นผิวกระจกจะสะท้อนแสงได้มากกว่าและสามารถแสดงคราบน้ำได้ง่ายกว่า แต่บางครั้งก็เลือกใช้เพื่อให้เกิดเอฟเฟ็กต์ภาพ
การส่งมอบแต่ละครั้งควรได้รับการตรวจสอบกับใบรับรองวัสดุ ซึ่งจะต้องยืนยันเกรดสแตนเลสและความหนาของแผ่น การตรวจสอบมิติครอบคลุมถึงความกว้าง ความสูง ขนาดหน้าแปลน และความตรง สำหรับส่วนที่เชื่อม ให้ยืนยันว่าขั้นตอนการเชื่อมมีคุณสมบัติและช่างเชื่อมมีใบรับรองที่ถูกต้อง ตรวจสอบพื้นผิวเพื่อหารอยขีดข่วน รอยบุบ หรือความเสียหายอื่นๆ ที่อาจเกิดขึ้นระหว่างการขนส่ง
