เซนโบ วัสดุก่อสร้างจำหน่ายท่อระบายน้ำเหล็กเคลือบสีซึ่งเป็นส่วนหนึ่งของกลุ่มผลิตภัณฑ์ระบายน้ำในอาคารโลหะ ท่อเหล่านี้ได้รับการออกแบบเพื่อใช้กับระบบรางน้ำภายนอกอาคารโครงสร้างเหล็ก การรวบรวมและระบายน้ำฝนบนหลังคา มักใช้ในโรงงานอุตสาหกรรม คลังสินค้าโลจิสติกส์ และอาคารสาธารณะขนาดใหญ่

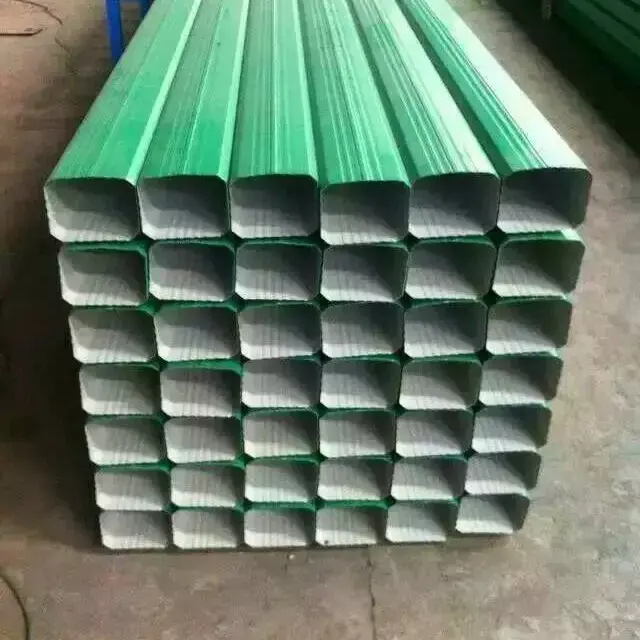

ท่อระบายน้ำเหล็กเคลือบสีเป็นท่อระบายน้ำทางสถาปัตยกรรมที่มีหน้าตัดเป็นรูปสี่เหลี่ยมผืนผ้าหรือสี่เหลี่ยมจัตุรัส ผลิตจากเหล็กแผ่นเคลือบสีโดยใช้กระบวนการเย็น เช่น การรีดขึ้นรูปและการประสาน
ผลิตภัณฑ์ใช้แผ่นเหล็กเคลือบสีเป็นวัสดุฐาน โดยทั่วไปเกรดเช่น Q235B หรือ DX51D+Z ตัวเลือกการเคลือบผิวประกอบด้วย PE (โพลีเอสเตอร์) หรือ PVDF (ฟลูออโรคาร์บอน) เพื่อตอบสนองความต้องการทนต่อสภาพอากาศที่แตกต่างกัน
ตามมาตรฐานการตรวจสอบและการยอมรับ โดยทั่วไปน้ำหนักการเคลือบสังกะสีสำหรับพื้นผิว Al-Zn หรือสังกะสีจะอยู่ที่อย่างน้อย 150 กรัม/ตร.ม. ความหนาของการเคลือบฟลูออโรคาร์บอน PVDF อย่างน้อย 25 μm และการเคลือบโพลีเอสเตอร์อย่างน้อย 20 μm
การทดสอบวัตถุดิบยึดตาม GB/T 12754 "เหล็กแผ่นและแถบเคลือบสี" เป็นหลัก การยอมรับผลิตภัณฑ์สำเร็จรูปและการติดตั้งอ้างอิงถึง CECS 380-2014 "ข้อกำหนดทางเทคนิคสำหรับการใช้งานของวิศวกรรมหลังคาและผนังแผ่นโลหะโปรไฟล์" และ GB 50242 "รหัสสำหรับการยอมรับคุณภาพการก่อสร้างของวิศวกรรมการประปา การระบายน้ำ และความร้อนของอาคาร"
ผลิตภัณฑ์ขึ้นรูปด้วยเครื่องจักรมาตรฐานจะมีหน้าตัดเป็นรูปสี่เหลี่ยมผืนผ้าหรือสี่เหลี่ยมเป็นหลัก เช่น 95×133 มม. และ 144×108 มม. โดยทั่วไปความหนาของผนังจะอยู่ในช่วงตั้งแต่ 0.4 มม. ถึง 0.6 มม. และยังสามารถสั่งทำผลิตภัณฑ์ที่มีความหนา 0.8 มม. ได้อีกด้วย ความยาวมาตรฐานคือ 6 เมตรหรือ 12 เมตร และมีความยาวที่กำหนดเองได้เพื่อให้ตรงตามข้อกำหนดของโครงการ
สามารถเลือกสีตามแผนภูมิสีมาตรฐาน RAL เพื่อให้มั่นใจว่ามองเห็นได้กลมกลืนกับผนังด้านนอกของอาคารโครงสร้างเหล็ก
สินค้าแบ่งตามวิธีการผลิตออกเป็น 2 ประเภท คือ

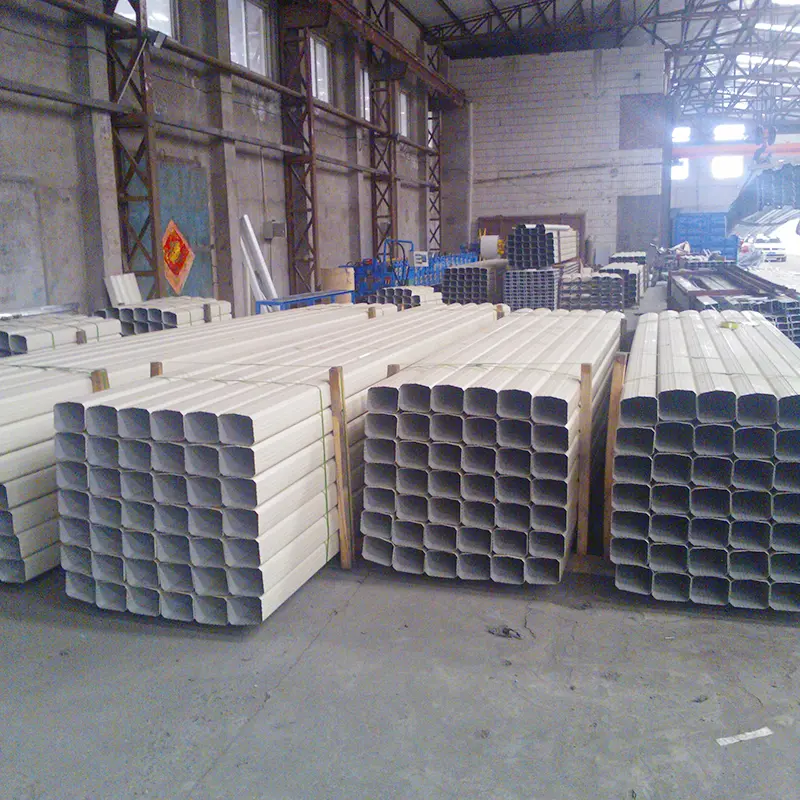

ท่อระบายน้ำที่ขึ้นรูปด้วยเครื่องจักร:ผลิตภัณฑ์ตามข้อกำหนดมาตรฐานที่ผลิตเป็นชุดในสายการผลิต ให้ประสิทธิภาพสูงและมีขนาดสม่ำเสมอ
ท่อระบายน้ำแบบสั่งทำพิเศษ:ผลิตโดยใช้เทคนิคการดัดงอแบบแมนนวลและการเชื่อมตะเข็บแบบกลไกเพื่อให้เป็นไปตามข้อกำหนดสำหรับข้อกำหนดพิเศษหรือขนาดที่ใหญ่เกินไป
ท่อเหล็กเคลือบสีต่างจากท่อพีวีซีมาตรฐานตรงที่จะไม่เกิดการเสื่อมสภาพ การแตกร้าว หรือแตกเนื่องจากการขยายตัวและการหดตัวเนื่องจากความร้อน ในภูมิภาคที่มีอากาศหนาวจัด เช่น ภาคตะวันออกเฉียงเหนือและภาคตะวันตกเฉียงเหนือของจีน ท่อพีวีซีมีแนวโน้มที่จะแข็งตัวและแตกร้าวเนื่องจากความเปราะที่อุณหภูมิต่ำ ท่อระบายน้ำเหล็กเคลือบสีใช้ประโยชน์จากความต้านทานต่ออุณหภูมิต่ำของโลหะ และไม่ได้รับบาดเจ็บจากการแข็งตัวแม้ในสภาพอากาศหนาวเย็นจัด อายุการใช้งานที่คาดหวังคือ 15-20 ปี ซึ่งนานกว่าท่อพีวีซีสามถึงห้าเท่า
ข้อมูลจำเพาะมาตรฐานจากโรงงานตอบสนองความต้องการของโครงการทั่วไปส่วนใหญ่ สำหรับโครงการวิศวกรรมเฉพาะทางที่เกี่ยวข้องกับปริมาณการระบายน้ำบนหลังคาขนาดใหญ่ สามารถกำหนดขนาดที่ไม่ได้มาตรฐานได้
สำหรับโครงการ YTO Express Logistics Park พื้นที่หลังคาที่กว้างใหญ่และปริมาณการระบายน้ำที่รุนแรงในช่วงที่มีฝนตกหนัก ส่งผลให้ข้อกำหนดมาตรฐานที่ใหญ่ที่สุด (180×125 มม.) นั้นไม่เพียงพอ ผู้ผลิตใช้เทคนิคการดัดงอแบบแมนนวลและเทคนิคการเย็บตะเข็บเชิงกลเพื่อสร้างรางระบายน้ำขนาดใหญ่พิเศษขนาด 245×200 มม. แบบกำหนดเอง จับคู่กับข้อศอกขนาดใหญ่สูงเกือบ 1.8 เมตร การติดตั้งใช้กระบวนการตอกย้ำสองครั้งเพื่อความมั่นคงของโครงสร้าง หลังการติดตั้ง ประสิทธิภาพการระบายน้ำดีขึ้น 40% เมื่อเทียบกับการออกแบบเดิม
การติดตั้งรางน้ำเหล็กเคลือบสีต้องเป็นไปตามเกณฑ์การยอมรับดังต่อไปนี้ ส่วนเบี่ยงเบนแนวตั้งต้องไม่เกิน 3 มม. ต่อความสูงเรื่อง แคลมป์รัดท่อต้องมีระยะห่างเท่ากันไม่เกิน 2 ม. ความยาวทับซ้อนกันสำหรับการเชื่อมต่อต้องมีอย่างน้อย 30 มม. ข้อต่อต้องยึดด้วยหมุดย้ำหรือสลักเกลียว
การทดสอบการไหลของน้ำจะต้องไม่แสดงปัญหาการรั่วไหลหรือความลาดชันย้อนกลับ การรั่วไหลใดๆ ที่ตรวจพบระหว่างการทดสอบหลังการติดตั้งจำเป็นต้องทำใหม่ การยอมรับขั้นสุดท้ายจะเกิดขึ้นเฉพาะเมื่อไม่พบแรงดันตกหรือจุดรั่วไหลในระหว่างช่วงแรงดันที่เสถียรเท่านั้น

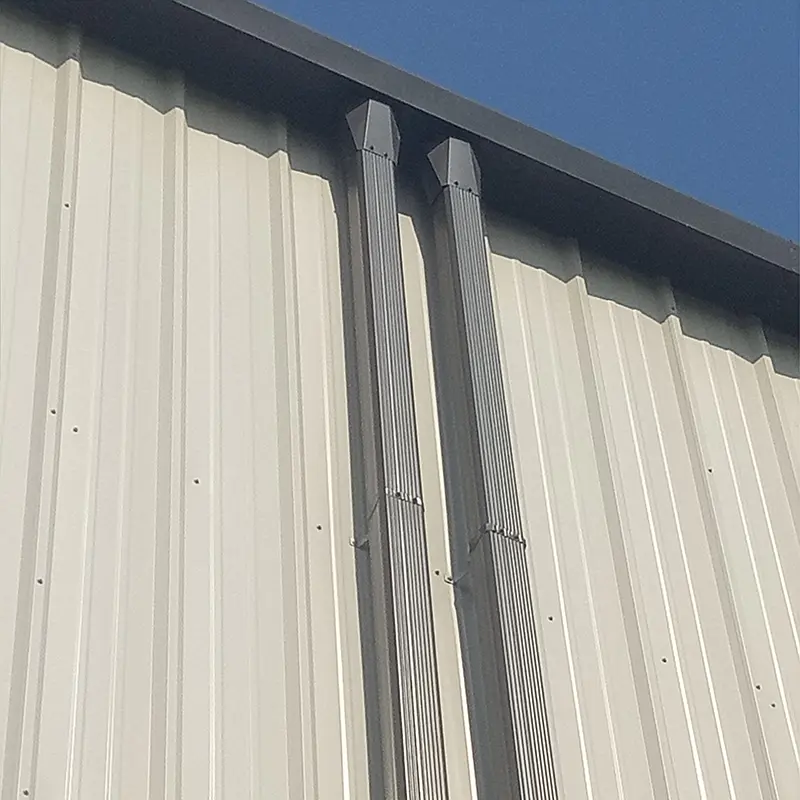

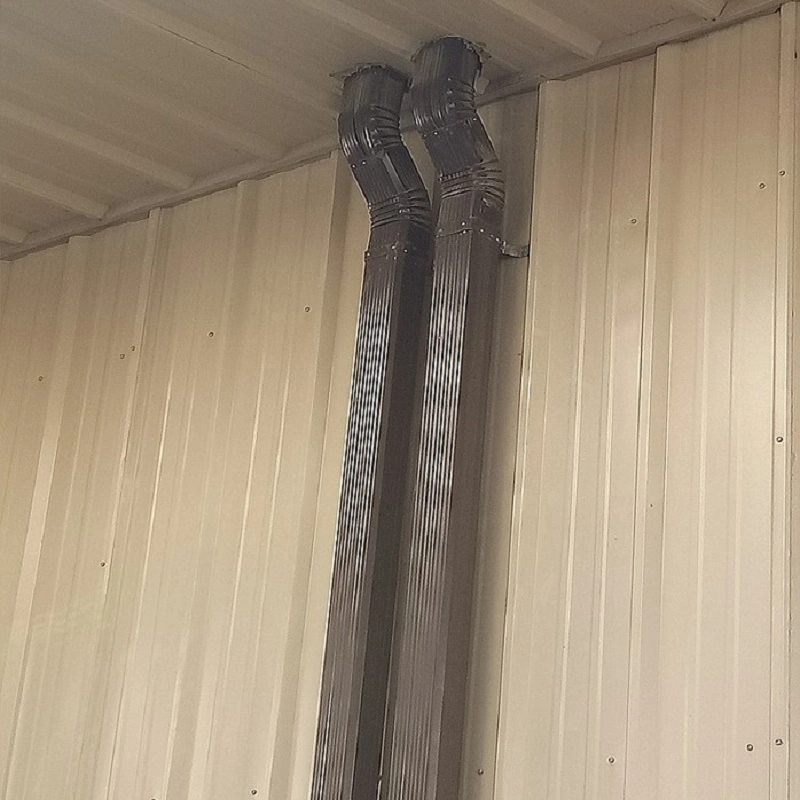

ออกแบบมาเพื่อใช้กับอาคารที่มีโครงสร้างเหล็ก รางระบายน้ำเหล่านี้มีรูปลักษณ์ที่สะอาดและคล่องตัว สามารถปรับแต่งสีให้เข้ากับผนังด้านนอกของอาคารได้ ทำให้มั่นใจได้ถึงความกลมกลืนกับหลังคาเหล็กและการหุ้มผนัง มีข้อต่อให้เลือกหลากหลาย เช่น ข้องอรูปตัว S, ข้องอเดี่ยว และแคลมป์ท่อ เพื่อรองรับการติดตั้งระบบผนังที่ซับซ้อน
จากมุมมองทางวิศวกรรม รางระบายน้ำเหล่านี้สร้างระบบที่เหนียวแน่นด้วยรางน้ำเหล็กเคลือบสีและแผ่นผนัง ทำให้มั่นใจได้ถึงอายุการใช้งานที่สม่ำเสมอ ซึ่งทำให้มีข้อได้เปรียบเหนือตัวเลือกสเตนเลสสตีล ซึ่งมักเกี่ยวข้องกับต้นทุนที่สูงกว่าและรอยเชื่อมที่มองเห็นได้
พารามิเตอร์ต่อไปนี้ขึ้นอยู่กับการผลิตมาตรฐานและมาตรฐานที่เกี่ยวข้อง การปรับแต่งพร้อมใช้งานเพื่อตอบสนองความต้องการเฉพาะของโครงการ
| ตัวบ่งชี้ประสิทธิภาพ | พารามิเตอร์/ข้อมูลจำเพาะ | มาตรฐาน / หมายเหตุ |
|---|---|---|
| วัสดุฐาน | เหล็กแผ่นเคลือบสี (Q235B / DX51D+Z) | พื้นผิวเคลือบสังกะสีหรือ Al-Zn |
| มาตรฐานวัสดุฐาน | กิกะไบต์/ที 12754 | เหล็กแผ่นและแถบเคลือบสี |
| มาตรฐานผลิตภัณฑ์สำเร็จรูป | ซีซีเอส 380-2014 | ข้อกำหนดทางเทคนิคสำหรับวิศวกรรมหลังคาและผนังแผ่นโลหะ |
| ความหนาของผนังทั่วไป | 0.4–0.8 มม | ขนาดมาตรฐาน ผลิตด้วยเครื่องจักร: 0.4–0.6 มม |
| น้ำหนักเคลือบสังกะสี | ≥150 ก./ตร.ม | เคลือบสองด้าน |
| ความหนาของการเคลือบ | PVDF ≥25 ไมโครเมตร / PE ≥20 ไมโครเมตร | เลือกตามเกรดการผุกร่อน |
| ข้อมูลจำเพาะมาตรฐาน | 95×133 มม. 108×144 มม. 130×100 มม. 180×125 มม. | หน้าตัดสี่เหลี่ยมหรือสี่เหลี่ยม |
| ความยาวหน่วยเดียว | 6 ม. (มาตรฐาน) / 12 ม. (สูงสุด) | ปรับแต่งได้ |
| ความต้านทานสเปรย์เกลือ | ≥500ชม | ข้อกำหนดสำหรับการใช้งานกลางแจ้ง |
| อายุการใช้งาน | 15–20 ปี | เหมาะสำหรับบริเวณที่มีอากาศหนาวเย็น |
| ระยะห่างของแคลมป์ท่อ | ≤2 ม | กระจายอย่างเท่าเทียมกัน |
| ส่วนเบี่ยงเบนแนวตั้ง | ความสูง ≤3 มม./ชั้น | ข้อกำหนดการยอมรับการติดตั้ง |
1. ความต้านทานต่อความเย็นและน้ำค้างแข็งวัสดุโลหะเอาชนะข้อบกพร่องโดยธรรมชาติของท่อ PVC เช่น การเสื่อมสภาพเนื่องจากการขยายตัวและการหดตัวเนื่องจากความร้อน และความเปราะที่อุณหภูมิต่ำ ทนทานต่ออุณหภูมิเยือกแข็งในบริเวณที่มีอากาศหนาวจัดของภูมิภาคตะวันออกเฉียงเหนือและตะวันตกเฉียงเหนือ โดยมีอายุการใช้งาน 15-20 ปี
2. ข้อมูลจำเพาะที่ยืดหยุ่นผลิตภัณฑ์ที่ขึ้นรูปด้วยเครื่องจักรครอบคลุมความต้องการมาตรฐานของตลาด ในขณะที่การปรับแต่งด้วยตนเองรองรับข้อกำหนดขนาดใหญ่พิเศษ (เช่น 245×200 มม.) และขนาดที่ไม่เป็นมาตรฐานสำหรับข้อกำหนดการระบายน้ำแบบพิเศษ
3. การประสานงานทางสถาปัตยกรรมสามารถปรับแต่งสีได้ตามมาตรฐาน RAL เพื่อให้เข้ากับภายนอกอาคารโครงสร้างเหล็ก อุปกรณ์เสริมที่หลากหลายช่วยให้แน่ใจว่าระบบระบายน้ำผสมผสานกับความสวยงามของอาคาร
4. มาตรฐานวัสดุที่ตรวจสอบได้ผลิตตามมาตรฐาน GB/T 12754 และ CECS 380-2014 คุณสมบัติต่างๆ ได้แก่ ชั้นสังกะสีอย่างน้อย 150 กรัม/ตร.ม. ความหนาของชั้นเคลือบเป็นไปตามข้อกำหนดทนต่อสภาพอากาศ และความต้านทานละอองเกลืออย่างน้อย 500 ชั่วโมง
5. ล้างเกณฑ์การติดตั้งและการยอมรับข้อมูลจำเพาะประกอบด้วยส่วนเบี่ยงเบนแนวตั้งไม่เกิน 3 มม. ต่อความสูง 1 ชั้น ระยะห่างของแคลมป์ยึดท่อไม่เกิน 2 ม. และความยาวทับซ้อนกันอย่างน้อย 30 มม. การยอมรับจะขึ้นอยู่กับการทดสอบการไหลของน้ำที่ไม่มีการรั่วไหลหลังการติดตั้ง
สำหรับสภาพอากาศหนาวเย็น:เลือกท่อเหล็กเคลือบสีทับพีวีซีเพื่อหลีกเลี่ยงการเปราะที่อุณหภูมิต่ำ ยืนยันว่าน้ำหนักเคลือบสังกะสีและประเภทการเคลือบเหมาะสมกับสภาพอากาศในท้องถิ่น
สำหรับพื้นที่หลังคาขนาดใหญ่:คำนวณความสามารถในการระบายน้ำที่ต้องการตามความเข้มข้นของฝนในพื้นที่และพื้นที่หลังคา หากข้อกำหนดเฉพาะมาตรฐานไม่เพียงพอ ให้พิจารณาใช้ท่อระบายขนาดใหญ่ที่สั่งทำพิเศษ
สำหรับสภาพแวดล้อมชายฝั่งหรืออุตสาหกรรม:ตรวจสอบว่าประเภทการเคลือบ (PE หรือ PVDF) และน้ำหนักการเคลือบสังกะสีเป็นไปตามข้อกำหนดด้านความต้านทานการกัดกร่อน รายงานผลการทดสอบสเปรย์เกลือตามคำขอ
ระหว่างการติดตั้ง:ปฏิบัติตามเกณฑ์การยอมรับสำหรับการเบี่ยงเบนในแนวตั้ง ระยะห่างของแคลมป์ท่อ และความยาวที่ทับซ้อนกัน ใช้หมุดย้ำหรือสลักเกลียวสำหรับข้อต่อ และทำการทดสอบการไหลของน้ำเพื่อยืนยันว่าไม่มีการรั่วไหลก่อนที่จะยอมรับขั้นสุดท้าย
1.จัดระบบระบายน้ำบนหลังคาสำหรับโรงงานเหล็กอุตสาหกรรมและโกดังโลจิสติกส์ เข้ากันได้กับรางน้ำภายนอกเหล็กเคลือบสี
2.การระบายน้ำบนหลังคาเมทัลชีทสำหรับอาคารสาธารณะขนาดใหญ่ รวมถึงสนามกีฬา ศูนย์แสดงสินค้า และซูเปอร์มาร์เก็ตขนาดใหญ่
3.การระบายน้ำบนหลังคาในพื้นที่หนาวเย็น เป็นทางเลือกแทนท่อพีวีซีในภาคตะวันออกเฉียงเหนือและตะวันตกเฉียงเหนือของจีน
4.หลังคาและโครงการในพื้นที่ขนาดใหญ่ที่ต้องการความสามารถในการระบายน้ำสูง พร้อมข้อกำหนดเส้นผ่านศูนย์กลางขนาดใหญ่ที่ไม่ได้มาตรฐานที่ปรับแต่งได้
ท่อเหล็กเคลือบสีมีแนวโน้มที่จะเปราะและแตกร้าวที่อุณหภูมิต่ำน้อยกว่าเมื่อเปรียบเทียบกับ PVC อีกทั้งยังมีการประสานงานที่ดีขึ้นกับภายนอกอาคารโครงสร้างเหล็กและอายุการใช้งานที่ยาวนานขึ้น พีวีซีอาจเบากว่าและราคาถูกกว่า แต่ท่อระบายที่เป็นเหล็กให้ความทนทานมากกว่าในสภาพอากาศที่รุนแรง
ขนาดที่ไม่ได้มาตรฐานสามารถประดิษฐ์ขึ้นเองได้โดยใช้การดัดด้วยมือและเทคนิคการเย็บแบบกลไก ตัวอย่างเช่น มีการผลิตรางระบายน้ำขนาดใหญ่พิเศษ เช่น 245×200 มม. สำหรับศูนย์โลจิสติกส์ขนาดใหญ่ ติดต่อทีมเทคนิคของเราเพื่อแจ้งการคำนวณการระบายน้ำของคุณ แล้วเราจะแนะนำขนาดที่กำหนดเองได้อย่างเหมาะสม
จุดตรวจสอบที่สำคัญ ได้แก่ ส่วนเบี่ยงเบนแนวตั้งไม่เกิน 3 มม. ต่อความสูง 1 ชั้น ระยะห่างของแคลมป์ยึดท่อไม่เกิน 2 ม. และความยาวทับซ้อนกันอย่างน้อย 30 มม. ควรทำการทดสอบการไหลของน้ำหลังการติดตั้งเพื่อยืนยันว่าไม่มีการรั่วไหลหรือความลาดชันย้อนกลับ
ใช่. สามารถเลือกสีได้จากแผนภูมิสีมาตรฐาน RAL เพื่อให้ตรงกับผนังด้านนอกของอาคาร หลังคาเหล็ก และผนัง ช่วยให้ระบบระบายน้ำสามารถผสานรวมการมองเห็นเข้ากับการออกแบบอาคารโดยรวม
โปรดระบุขนาดท่อ ความหนาของผนัง ความยาว สี (รหัส RAL หากมี) ปริมาณ และระบุว่าต้องการผลิตภัณฑ์ที่ขึ้นรูปด้วยเครื่องจักรหรือผลิตตามสั่ง ระบุที่ตั้งโครงการและสภาพแวดล้อมพิเศษใด ๆ เช่นการสัมผัสชายฝั่งหรือความหนาวเย็นจัด
Tianjin SENBO Building Materials Technology Co., Ltd. เป็นผู้ผลิตท่อเหล็กเคลือบสี ท่อไอเสียอะลูมิเนียมเคลือบสี แผงไฟเดย์ไลท์ FRP และผลิตภัณฑ์ซองโลหะอื่นๆ ฐานการผลิตของเราตั้งอยู่ในเขตพัฒนาเศรษฐกิจจิงไห่ เมืองเทียนจิน ประเทศจีน พร้อมด้วยสายการผลิตอัตโนมัติและกระบวนการตรวจสอบคุณภาพสี่ขั้นตอน สำหรับข้อมูลเพิ่มเติมเกี่ยวกับโรงงานของเรา การรับรอง ความสามารถในการทดสอบ และการอ้างอิงโครงการ โปรดเยี่ยมชมของเราเกี่ยวกับเราหน้าหรือติดต่อทีมวิศวกรของเรา.
