แผงรับแสง FRP

เซนโบ วัสดุก่อสร้างจำหน่ายแผงไฟเดย์ไลท์ FRP ซึ่งเป็นส่วนหนึ่งของกลุ่มผลิตภัณฑ์กลุ่มอาคาร แผงเหล่านี้ใช้ในหลังคาและผนังโครงสร้างเหล็กที่ต้องการแสงธรรมชาติ ความต้านทานการกัดกร่อน และความเข้ากันได้กับแผ่นโลหะ

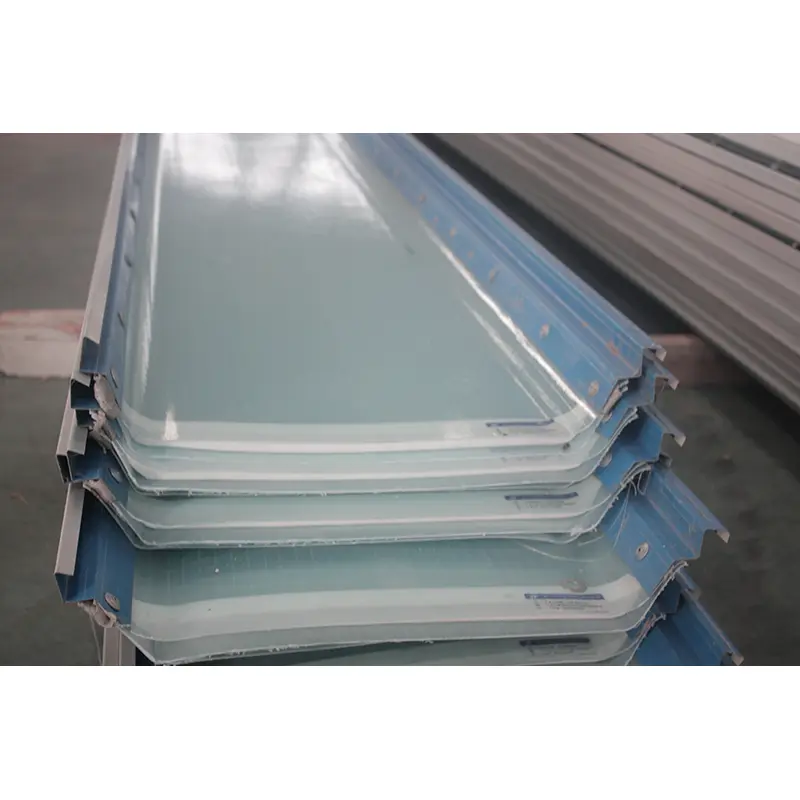

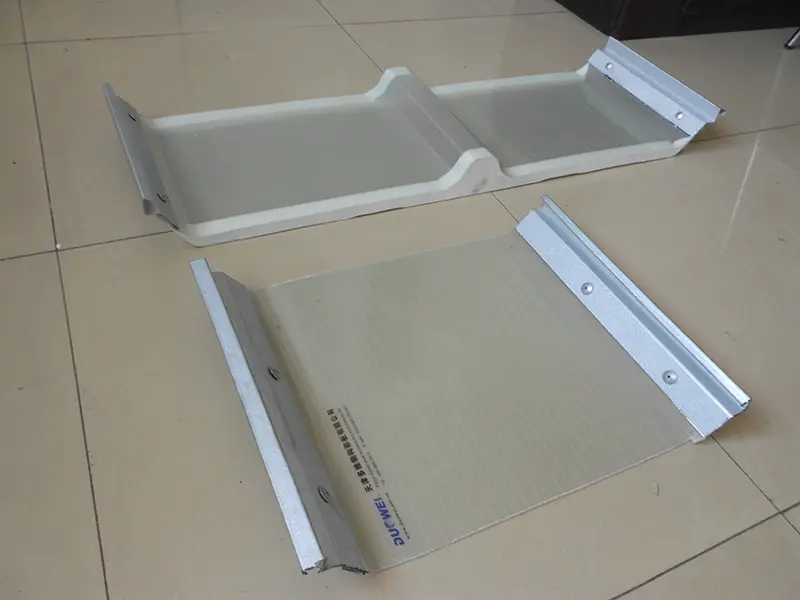

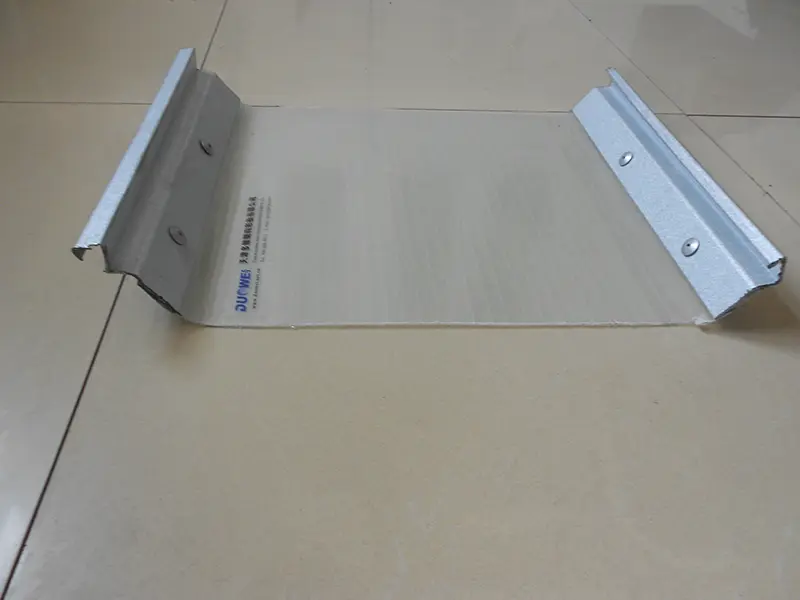

แผงไฟเดย์ไลท์หรือที่รู้จักในชื่อกระเบื้องหรือแผ่นไฟเดย์ไลท์ FRP เป็นส่วนประกอบไฟลูกฟูกหรือไฟแบนที่ผลิตผ่านกระบวนการยานยนต์อย่างต่อเนื่อง พวกเขาใช้แผ่นไฟเบอร์กลาสปลอดสารอัลคาไล (เนื้อหา ≥30%) เป็นวัสดุเสริมแรงและเรซินโพลีเอสเตอร์ไม่อิ่มตัวที่ทนต่อสภาพอากาศ (เนื้อหา ≥65%) เป็นเมทริกซ์ พื้นผิวเคลือบด้วยเจลโค้ตที่ทนต่อการเสื่อมสภาพหรือฟิล์มที่ทนต่อรังสียูวี เพื่อช่วยรักษาการส่งผ่านแสงและทนต่อสภาพอากาศในระหว่างการใช้งานกลางแจ้งในระยะยาว

องค์ประกอบของวัสดุและข้อมูลจำเพาะ

วัสดุเสริมแรงคือไฟเบอร์กลาสไร้สารอัลคาไล ซึ่งให้คุณสมบัติการส่งผ่านแสงและสมบัติทางกล ระบบเรซินใช้เรซินทนไฟที่เกิดปฏิกิริยาและทนทานต่อการเสื่อมสภาพ มีการใช้กระบวนการบ่มด้วยความร้อนในระหว่างการผลิต เพื่อให้มั่นใจถึงความเสถียรของมิติและความสมบูรณ์ทางกล ระดับการแข็งตัวเมื่อส่งมอบคืออย่างน้อย 88% สำหรับแผ่นหลังคา และอย่างน้อย 82% สำหรับแผ่นผนัง

ความหนาทั่วไปสำหรับแผงไฟเดย์ไลท์ FRP ได้แก่ 0.8 มม. 1.0 มม. 1.2 มม. 1.5 มม. 2.0 มม. 2.5 มม. และ 3.0 มม. โปรไฟล์ลูกฟูกได้รับการออกแบบให้เข้ากับแผ่นหลังคาเหล็กสี รุ่นทั่วไป ได้แก่ ซีรีส์ 750, 840, 900, 950 และ 1050 ความยาวสามารถปรับแต่งได้ตามความต้องการของโครงการ โดยทั่วไปจะมีตั้งแต่ 6 ถึง 12 เมตร พื้นผิวมาตรฐานมีความโปร่งใส สามารถปรับแต่งสีต่างๆ เช่น สีขาวน้ำนม น้ำเงิน และเขียว เพื่อปรับอัตราการส่งผ่านแสงได้

ผลิตภัณฑ์สอดคล้องกับมาตรฐานแห่งชาติ GB/T 14206-2015 "แผ่นลูกฟูกโพลีเอสเตอร์เสริมใยแก้ว" การออกแบบและการเลือกอาจอ้างอิงถึงแผนที่มาตรฐานแห่งชาติ 21CJ103-1 "การใช้งานและการก่อสร้างแผ่นโพลีเอสเตอร์เสริมใยแก้ว (FRP) (ส่วนที่ 1): แถบแสงธรรมชาติ การระบายอากาศ สกายไลท์ไอเสีย/ควัน และแผงป้องกันการกัดกร่อน"

การตรวจสอบประสิทธิภาพ

1. ประสิทธิภาพด้านการมองเห็น: อัตราการส่งผ่านแสง 75%–88%

อัตราการส่งผ่านแสงเป็นตัวบ่งชี้สำคัญของประสิทธิภาพของแสงธรรมชาติ ข้อกำหนดการประกวดราคามักต้องมีอัตราการส่งข้อมูลไม่ต่ำกว่า 75% ประสิทธิภาพที่แท้จริงแตกต่างกันไปตามความหนาและสี แผง FRP โปร่งใสที่มีความหนา 1.0–1.5 มม. สามารถรับอัตราการส่งข้อมูลที่ 85%–88% เมื่อแสงผ่านแผง FRP แสงจะกระจายเพื่อสร้างแสงที่นุ่มนวลและกระจายตัวโดยไม่มีแสงจ้าหรือจุดร้อนที่รุนแรง คุณลักษณะนี้รองรับระบบแสงสว่างภายในอาคารที่สม่ำเสมอในโรงงานอุตสาหกรรม โดยหลีกเลี่ยงปัญหาฮอตสปอตที่บางครั้งเกี่ยวข้องกับแผ่น PC (โพลีคาร์บอเนต)

2. ทนต่อสภาพอากาศและการกัดกร่อน: อายุการใช้งาน 15-30 ปี

แผงรับแสงกลางวัน FRP ใช้ฟิล์มทนรังสียูวีบนพื้นผิวหรือชั้นเคลือบเจลต่อต้านริ้วรอยเพื่อทนต่อรังสี UV และลดการเกิดสีเหลืองและการเสื่อมสภาพ ฟิล์มป้องกันรังสียูวีถูกยึดติดกับแผง FRP ผ่านกระบวนการอัดรีดร่วม ซึ่งช่วยป้องกันการหลุดร่อนระหว่างการใช้งานในระยะยาว วัสดุ FRP มีความทนทานต่อการกัดกร่อนของกรดและด่าง ทำให้เหมาะสำหรับสภาพแวดล้อม เช่น โรงงานเคมีและพื้นที่ชายฝั่ง ภายใต้สภาวะปกติ ผลิตภัณฑ์ที่ผ่านการรับรองจะมีอายุการใช้งาน 15–30 ปี

3. ความเข้ากันได้ของการขยายตัวทางความร้อนกับแผ่นเหล็กเคลือบสี

ค่าสัมประสิทธิ์การขยายตัวทางความร้อนของแผงรับแสงกลางวัน FRP ใกล้เคียงกับค่าสัมประสิทธิ์ของเหล็ก เมื่อใช้กับเหล็กแผ่นเคลือบสีจะขยายตัวและหดตัวในอัตราที่ใกล้เคียงกันภายใต้ความผันผวนของอุณหภูมิ ซึ่งจะช่วยลดความเสี่ยงของการรั่วไหลที่จุดเชื่อมต่อที่เกิดจากการขยายตัวส่วนต่าง ลักษณะเฉพาะนี้ทำให้แผงไฟเดย์ไลท์ FRP เป็นตัวเลือกทั่วไปสำหรับแถบไฟเดย์ไลท์บนหลังคาในอาคารอุตสาหกรรมโครงสร้างเหล็ก

4. สารหน่วงไฟและคุณสมบัติทางกล: ดัชนีออกซิเจน ≥ 30%

แผงรับแสงกลางวัน FRP สามารถบรรลุระดับการหน่วงไฟที่คลาส B1 และดัชนีออกซิเจน (OI) อย่างน้อย 30% คุณสมบัติทางกลประกอบด้วยความต้านทานแรงดึงอย่างน้อย 85 MPa ความต้านทานแรงดัดงออย่างน้อย 95 MPa และความแข็ง Barcol อย่างน้อย 47 ค่าเหล่านี้รองรับความสามารถในการรับน้ำหนักของหลังคาและข้อกำหนดความต้านทานลม

5. การตรวจสอบความถูกต้องของแอปพลิเคชันทางวิศวกรรม: รองรับโดยแบบร่างอ้างอิงมาตรฐานแห่งชาติ

ชุดภาพวาดอ้างอิงมาตรฐานแห่งชาติ 21CJ103-1 ให้คำแนะนำอย่างเป็นระบบเกี่ยวกับการเลือกผลิตภัณฑ์และรายละเอียดการติดตั้งสำหรับแผงไฟเดย์ไลท์ FRP ที่ใช้ในแถบไฟเดย์ไลท์ สกายไลท์ระบายอากาศ และสกายไลท์ระบายควันไฟ การใช้งานต่างๆ ได้แก่ หลังคาเมทัลชีทขึ้นรูป หลังคาคอนกรีตเสริมเหล็ก และระบบผนัง เอกสารประกวดราคาสำหรับโครงการอุตสาหกรรม เช่น โครงการ Yantai Lubao Steel Pipe ได้ระบุการปฏิบัติตาม GB/T 14206-2015, การหน่วงไฟคลาส F1, อัตราการส่งผ่านแสงอย่างน้อย 75% และช่วงอุณหภูมิการทำงานที่ -40°C ถึง 120°C

ภาพรวมข้อมูลจำเพาะที่สำคัญ

พารามิเตอร์ต่อไปนี้ขึ้นอยู่กับการผลิตมาตรฐานและมาตรฐานระดับชาติที่เกี่ยวข้อง การปรับแต่งพร้อมใช้งานเพื่อตอบสนองความต้องการเฉพาะของโครงการ

คุณสมบัติทางเทคนิค

1. แสงกระจาย ไร้แสงสะท้อนแผง FRP กระจายแสงผ่านโครงสร้างใยแก้ว ให้การกระจายแสงที่สม่ำเสมอโดยไม่มีฮอตสปอต สิ่งนี้สามารถปรับปรุงความสบายตาเมื่อเปรียบเทียบกับแผ่นพีซีแบบโปร่งใส

2. ความต้านทานการกัดกร่อนวัสดุ FRP ทนทานต่อกรด ด่าง และการเสื่อมสภาพ สามารถใช้ในสภาพแวดล้อมที่มีฤทธิ์กัดกร่อน เช่น โรงงานเคมี พื้นที่ชายฝั่ง และฟาร์มปศุสัตว์

3. ความเข้ากันได้ของการขยายตัวทางความร้อนค่าสัมประสิทธิ์การขยายตัวทางความร้อนใกล้เคียงกับเหล็ก เมื่อใช้ร่วมกับหลังคาเหล็กสี แผ่นจะขยายตัวและหดตัวในอัตราที่ใกล้เคียงกัน ลดความเสี่ยงการรั่วซึมบริเวณข้อต่อ

4. สารหน่วงไฟได้รับการจัดอันดับคลาส B1 โดยมีดัชนีออกซิเจนอย่างน้อย 30% ตรงตามข้อกำหนดด้านความปลอดภัยจากอัคคีภัยทั่วไปสำหรับอาคารอุตสาหกรรม

5. การออกแบบและการคัดสรรที่ได้มาตรฐานการปฏิบัติตาม GB/T 14206-2015 และการอ้างอิงการออกแบบ 21CJ103-1 ถือเป็นพื้นฐานสำหรับการเลือกผลิตภัณฑ์และรายละเอียดการติดตั้ง

ข้อควรพิจารณาในการเลือกและการติดตั้ง

สำหรับแถบไฟส่องสว่างกลางวันบนหลังคา:เลือกโปรไฟล์ลูกฟูกที่ตรงกับแผ่นหลังคาเมทัลชีทที่อยู่ติดกัน ตรวจสอบให้แน่ใจว่ารายละเอียดที่ทับซ้อนกันและตัวยึดเป็นไปตามคำแนะนำใน 21CJ103-1 เพื่อรักษาความกันน้ำได้

สำหรับสภาพแวดล้อมที่มีฤทธิ์กัดกร่อน:ยืนยันว่าสูตรเรซินและการปกป้องพื้นผิวเหมาะสมกับการสัมผัสสารเคมีโดยเฉพาะ ในพื้นที่ชายฝั่งทะเล ให้ตรวจสอบว่าตัวยึดและยาแนวเข้ากันได้กับวัสดุ FRP

เพื่อความปลอดภัยจากอัคคีภัย:เมื่อใช้แผง FRP ในส่วนประกอบหลังคาหรือผนังกันไฟ ให้ตรวจสอบว่าระดับการหน่วงไฟของแผงและส่วนประกอบโดยรวมเป็นไปตามข้อกำหนดการทนไฟของโครงการ

ระหว่างการติดตั้ง:หลีกเลี่ยงการโค้งงอหรือบิดแผงมากเกินไป ใช้เครื่องมือตัดและน้ำยาซีลที่เหมาะสมที่ข้อต่อ ปฏิบัติตามคำแนะนำของผู้ผลิตเกี่ยวกับระยะห่างของตัวยึดและระยะห่างของขอบเพื่อป้องกันการแตกร้าวและการรั่วไหล

สถานการณ์การใช้งาน

1.แถบไฟเดย์ไลท์บนหลังคาพื้นที่ขนาดใหญ่สำหรับโรงงานอุตสาหกรรมและโกดังโลจิสติกส์ รองรับหลังคาเหล็กสี

2.สิ่งอำนวยความสะดวกที่ต้องใช้แสงธรรมชาติ เช่น เรือนกระจกทางการเกษตร เรือนเพาะชำดอกไม้ และสถานที่เพาะเลี้ยงสัตว์น้ำ

3.หลังคารับแสงธรรมชาติสำหรับอาคารสาธารณะ รวมถึงสถานที่เล่นกีฬา ซูเปอร์มาร์เก็ตขนาดใหญ่ และตลาด

4.ระบบเปลือกรับแสงธรรมชาติสำหรับสภาพแวดล้อมที่มีฤทธิ์กัดกร่อน เช่น โรงงานเคมีและอาคารชายฝั่ง

คำถามที่พบบ่อย

1. FRP เปรียบเทียบกับโพลีคาร์บอเนต (PC) สำหรับแผงรับแสงกลางวันอย่างไร

โดยทั่วไปแผง FRP จะให้แสงที่นุ่มนวลและกระจายตัวมากขึ้นเนื่องจากการเสริมใยแก้ว ในขณะที่แผ่น PC มักจะมีการส่งผ่านแสงโดยตรงที่สูงกว่าและอาจสร้างจุดร้อน FRP ยังมีค่าสัมประสิทธิ์การขยายตัวทางความร้อนใกล้กับเหล็กมากขึ้น ทำให้เข้ากันได้กับหลังคาโลหะมากขึ้น พีซีอาจเบากว่าและทนทานต่อแรงกระแทกมากกว่า แต่ FRP มักนิยมใช้ในสภาพแวดล้อมอุตสาหกรรมที่มีฤทธิ์กัดกร่อน

2. การทับซ้อนและระยะห่างของตัวยึดที่แนะนำสำหรับแผง FRP ลูกฟูกคือเท่าใด

ระยะห่างที่ทับซ้อนกันและตัวยึดควรเป็นไปตามการออกแบบอ้างอิง 21CJ103-1 และข้อกำหนดโปรไฟล์หลังคาโลหะ ตามคำแนะนำทั่วไป รอบสุดท้ายควรมีอย่างน้อย 150–200 มม. และรอบด้านข้างควรตรงกับการเหลื่อมซ้อนที่แนะนำของโปรไฟล์ โดยทั่วไประยะห่างของตัวยึดจะอยู่ที่ 300–500 มม. แต่ควรใช้การคำนวณแรงลมเฉพาะโครงการ

3. แผงไฟเดย์ไลท์ FRP สามารถใช้กับช่องรับแสงควันไฟได้หรือไม่?

แผง FRP ที่มีสารหน่วงไฟที่เหมาะสม (คลาส B1 ดัชนีออกซิเจน ≥30%) อาจใช้ในระบบสกายไลท์ไอเสีย/ควันเมื่อออกแบบและติดตั้งตามมาตรฐานที่เกี่ยวข้องและข้อกำหนดเฉพาะของโครงการ ชุดประกอบช่องรับแสงโดยรวมจะต้องเป็นไปตามประสิทธิภาพการยิงที่ต้องการ

4. ควรจัดเก็บแผง FRP ไว้ที่ไซต์งานอย่างไร?

จัดเก็บแผงให้เรียบในพื้นที่แห้งและครอบคลุม ห่างจากแสงแดดและแหล่งความร้อนโดยตรง หลีกเลี่ยงการวางน้ำหนักมากเกินไปบนแผง ปกป้องพื้นผิวจากรอยขีดข่วนและสารเคมี หากเก็บไว้กลางแจ้งชั่วคราว ให้คลุมด้วยวัสดุทึบแสงที่ระบายอากาศได้

5. ข้อมูลใดที่จำเป็นสำหรับใบเสนอราคา?

โปรดระบุประเภทโปรไฟล์ ความหนา ความยาว สี ข้อกำหนดการส่งผ่านแสง และระบุว่าแผงใช้สำหรับมุงหลังคาหรือผนัง พร้อมทั้งระบุที่ตั้งโครงการและสภาพแวดล้อมพิเศษใดๆ (เช่น การสัมผัสสารเคมี ชายฝั่ง) ซึ่งจะช่วยให้ทีมงานของเราแนะนำระบบเรซินที่เหมาะสมและการปกป้องพื้นผิวได้
