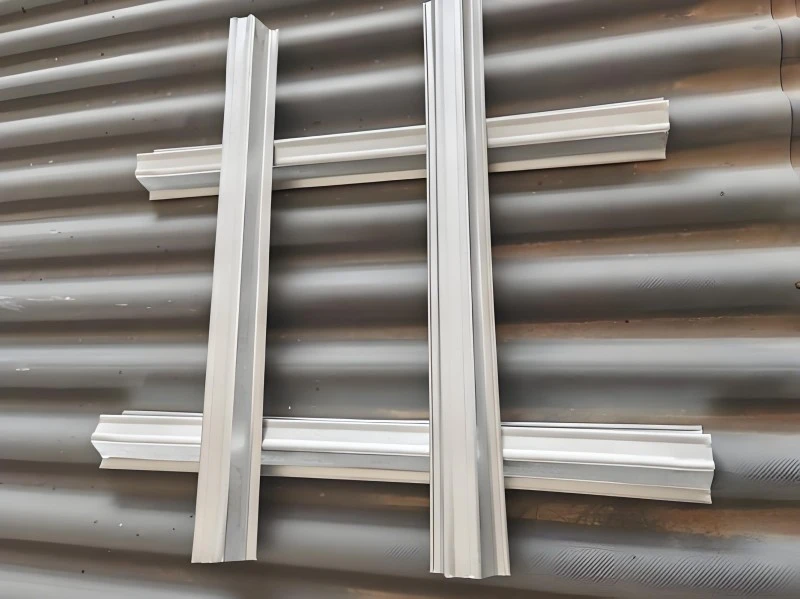

ระแนงหลังคารับแรงอัดทำจากเหล็กแผ่นทำหน้าที่เป็นโครงรองรับกระเบื้องบนหลังคาลาดเอียง มีรูปร่างโดยการรีดเย็นและมีจุดมุ่งหมายเพื่อใช้แทนระแนงไม้ซึ่งอาจเน่าเปื่อย ดึงดูดแมลง หรือสูญเสียความแข็งแรงเมื่อเวลาผ่านไป SENBO เก็บบันทึกการตรวจสอบขาเข้าสำหรับความหนาของแถบและมวลการเคลือบ และมีการตรวจสอบเส้นการขึ้นรูปเป็นประจำเพื่อความถูกต้องของโปรไฟล์ ระแนงจะถูกตัดตามความยาวที่ต้องการก่อนส่งมอบ
วัตถุดิบหลักคือแถบเหล็กเคลือบโลหะผสม Al-Zn เกรด G550 เคลือบ AZ150 สารเคลือบประกอบด้วยอลูมิเนียมประมาณ 55% และสังกะสี 43.5% โดยน้ำหนัก ซึ่งช่วยป้องกันการกัดกร่อนได้ดีกว่าแถบสังกะสีธรรมดา เหล็กจะต้องแสดงความต้านทานแรงดึงอย่างน้อย 370 MPa, ความแข็งแรงครากอย่างน้อย 265 MPa และการยืดตัวหลังจากการแตกหักอย่างน้อย 26% การทดสอบสเปรย์เกลือเป็นไปตาม GB/T 10125-2012 ในขณะที่การทดสอบแรงดึงเป็นไปตาม GB/T 228.1-2010 ความหนาระบุขั้นต่ำ 0.8 มม. ใช้กับระแนงกระเบื้องโลหะในงานหลังคาแหลม
ชิ้นมาตรฐานมีความยาว 3 ม. ถึง 4 ม. แต่ความยาวที่ยาวกว่านี้สามารถจัดให้ได้ตามคำขอ ระยะห่างระแนงหลังคาที่ได้รับการบำบัดด้วยแรงดันจะเป็นไปตามส่วนปกคลุมที่มีประสิทธิภาพของกระเบื้อง และโดยปกติจะอยู่ระหว่าง 300 มม. ถึง 370 มม. การเคลือบที่ใช้มีความหนาอย่างน้อย 85 μm สามารถเพิ่มสีเคลือบโพลีเอสเตอร์หรือ PVDF ได้หากการออกแบบต้องมีรูปลักษณ์เฉพาะ
| คุณสมบัติ | ค่า | พื้นฐานหรือความคิดเห็น |
|---|---|---|
| เกรดเหล็กและการเคลือบ | G550, AZ150 (อัล-สังกะสี) | มีแถบสังกะสีให้เลือกด้วย |
| ความต้านทานแรงดึง | ขั้นต่ำ 370 เมกะปาสคาล | จากใบรับรองวัสดุ |
| ความแข็งแรงของผลผลิต | ขั้นต่ำ 265 เมกะปาสคาล | จากใบรับรองวัสดุ |
| การยืดตัวหลังจากการแตกหัก | ขั้นต่ำ 26% | จากใบรับรองวัสดุ |
| ความหนาของการเคลือบ | ขั้นต่ำ 85 ไมโครเมตร | ใช้เสร็จสิ้น |
| ความหนาฐานขั้นต่ำ | 0.8 มม | ความต้องการหลังคาแหลม |
| โปรไฟล์ทั่วไป | มุมแบนโอเมก้าช่องหมวก | เลือกตามประเภทกระเบื้องและน้ำหนักบรรทุก |
| ความยาวมาตรฐาน | 3–4 ม | มีความยาวมากขึ้นได้ |
| ระยะห่างโดยทั่วไป | 300–370 มม | ขึ้นอยู่กับการปูกระเบื้อง |
| มาตรฐานการทดสอบ | GB/ที 10125-2012, GB/ที 228.1-2010 | การทดสอบการกัดกร่อนและแรงดึง |
ระบบระแนงได้รับการทดสอบโหลดในโครงการที่มีระดับหลังคาระหว่าง 45° ถึง 60° ที่วิทยาเขตใหม่ของโรงเรียนมัธยม Minquan County ระแนงสังกะสี L30×4 มม. ตั้งไว้ที่กึ่งกลาง 340 มม. ใต้กระเบื้องเผาขนาด 300×400 มม. แรงลมเคลื่อนผ่านแผ่นกระเบื้องเข้าไปในระแนงโดยใช้ลวดทองแดงและปูน จากนั้นเข้าสู่โครงหลักผ่านระแนงเคาน์เตอร์ที่เชื่อมกับแผ่นฝัง การทดสอบแบบดึงออกยืนยันว่าชุดประกอบตรงตามน้ำหนักลมที่ออกแบบ ระแนงที่ทำจากเหล็กเคลือบ Al-Zn G550 ยังใช้กับหลังคาขนาดใหญ่ เช่น อาคารผู้โดยสารในสนามบินและสนามกีฬา ซึ่งต้องใช้ความแข็งในระยะยาวและความทนทานในการเคลือบ
การทดสอบสเปรย์เกลือบนระแนงเคลือบ AZ150 แสดงให้เห็นการปรับปรุงที่เหนือกว่าแถบสังกะสีทั่วไป การผสมผสานระหว่างอะลูมิเนียมและสังกะสีในการเคลือบผิวช่วยป้องกันการเสียรูปและชะลอการเกิดสนิมที่ขอบตัด พื้นผิวออร์แกนิกขั้นต่ำ 85 μm ช่วยเพิ่มอุปสรรคในพื้นที่หลังคาที่มีความชื้น
ระแนงไม้ในสภาพอากาศอบอุ่นและชื้นอาจได้รับความเสียหายจากปลวกและเชื้อราที่เน่าเปื่อย ระแนงเหล็กไม่รองรับกิจกรรมของแมลงและไม่ดูดซับความชื้น คุณสมบัตินี้ทำให้เหมาะสำหรับบริเวณชายฝั่งทางใต้และพื้นที่ที่มีปลวกสูง บันทึกจากอาคารสาธารณะขนาดใหญ่แสดงให้เห็นว่าระแนงเหล็ก Al-Zn ยังคงใช้งานได้นานกว่า 30 ปีโดยไม่มีการเปลี่ยนใหม่

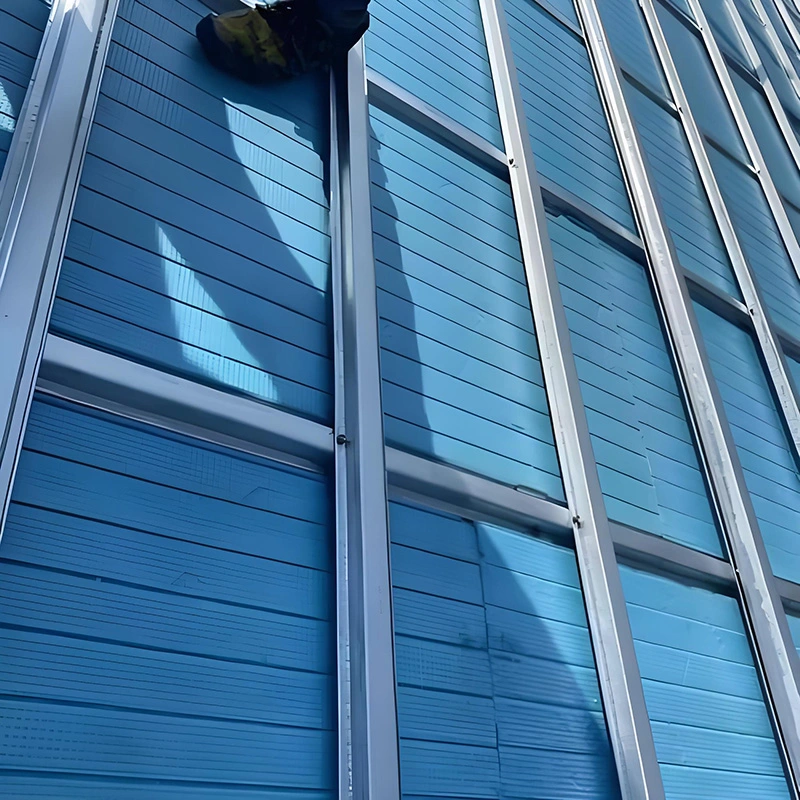

ที่โครงการ Minquan พื้นที่ทั้งหมดสูงถึง 255,000 ตารางเมตร และระยะห่างของหลังคาอยู่ระหว่าง 45° ถึง 60° ลำดับการก่อสร้างเริ่มต้นด้วยการปรับระดับระแนงเคาน์เตอร์ ตามด้วยการยึดระแนง จากนั้นปูกระเบื้องโดยใช้ลวดทองแดงเกลียวคู่และปูนซีเมนต์โพลีเมอร์ วิธีนี้ช่วยป้องกันไม่ให้กระเบื้องเลื่อนบนพื้นผิวที่สูงชันและช่วยให้หลังคากันน้ำได้ ลำดับเดียวกันนี้สามารถปรับให้เข้ากับอาคารที่มีระยะพิทช์สูงชันอื่นๆ ได้
ไม้ที่ผ่านการบำบัดแล้วสามารถอยู่ได้นานหลายปี แต่ประสิทธิภาพของไม้จะขึ้นอยู่กับการเก็บรักษาและการสัมผัสของสารกันบูด ระแนงเหล็กเคลือบ AZ150 ไม่เน่าหรือแตก และไม่ได้รับผลกระทบจากปลวก ในพื้นที่ชายฝั่งทะเลหรือบริเวณที่มีความชื้นสูง เหล็กมักเป็นตัวเลือกที่สามารถคาดเดาได้ง่ายกว่า

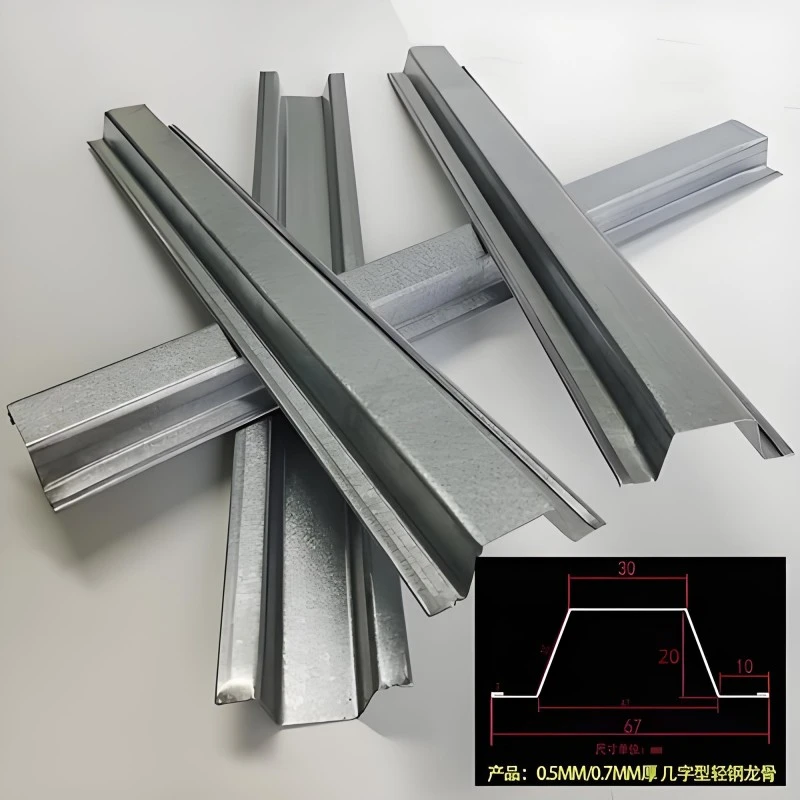

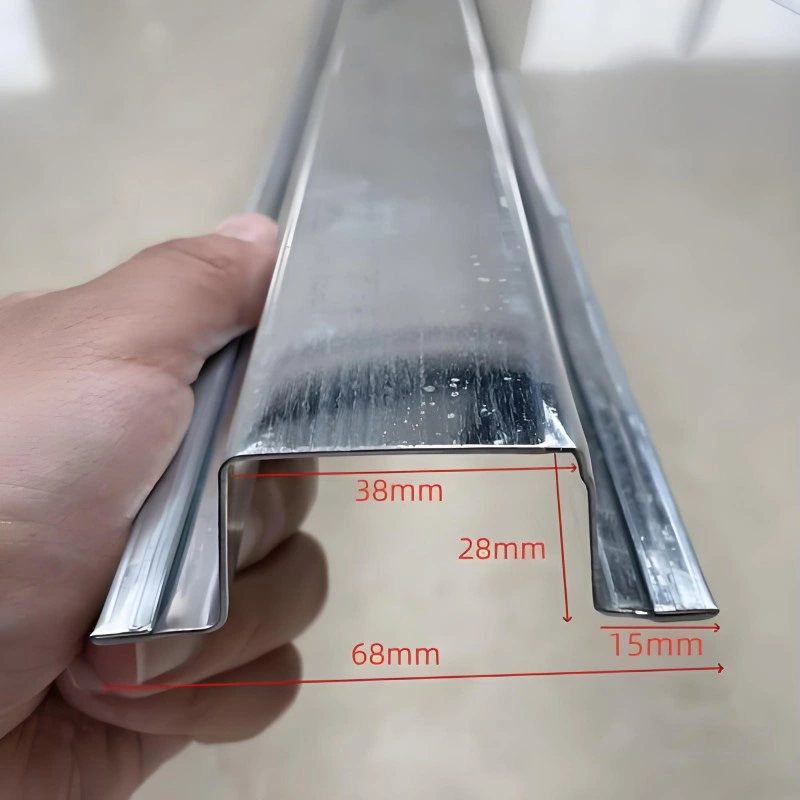

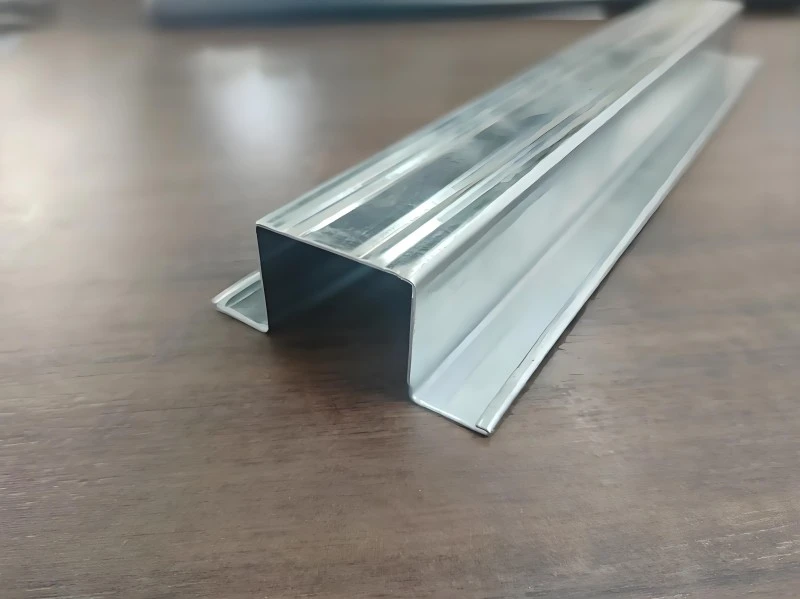

โดยปกติแล้วคู่มือการติดตั้งของผู้ผลิตกระเบื้องจะระบุส่วนแปและระยะห่างที่ต้องการ ส่วนที่เป็นมุมและเรียบมักอยู่ใต้กระเบื้องดินเหนียวหรือกระเบื้องคอนกรีต โปรไฟล์โอเมก้าและหมวกมีน้ำหนักเบากว่าและมักใช้กับกระเบื้องโลหะหรือคอมโพสิต ยืนยันความเข้ากันได้ก่อนสั่งซื้อ
กระเบื้อง PV มีข้อกำหนดในการติดตั้งและการรับน้ำหนักเฉพาะ ต้องตรวจสอบโปรไฟล์ระแนงและระยะห่างตามคำแนะนำของผู้ผลิตกระเบื้อง PV อาจจำเป็นต้องยึดหรือระแนงเสริมเพิ่มเติมเพื่อรับน้ำหนักและแรงลมที่เพิ่มขึ้น
โดยปกติแล้ว AZ150 จะเป็นค่าขั้นต่ำสำหรับการสัมผัสทางทะเล ในอากาศที่มีเกลือรุนแรงมาก อาจจำเป็นต้องใช้การเคลือบที่หนักกว่าหรือเหล็กกล้าไร้สนิม ควรกำหนดประเภทการกัดกร่อนในชั้นบรรยากาศก่อน จากนั้นจึงจับคู่กับตัวเลือกการเคลือบที่มีอยู่
ก่อนเริ่มการผลิต ใบรับรองโรงถลุงเหล็กเส้นจะได้รับการตรวจสอบเกรด มวลเคลือบ และคุณสมบัติทางกล การตรวจสอบมิติระหว่างความหนาของการขึ้นรูป ความลึกของโปรไฟล์ และความตรง สำหรับสัญญาขนาดใหญ่ สามารถส่งตัวอย่างเพื่อการทดสอบสเปรย์เกลือหรือแรงดึงอิสระได้ การตรวจสอบการจัดส่งควรยืนยันความยาว โปรไฟล์ และไม่มีความเสียหายของสารเคลือบ
