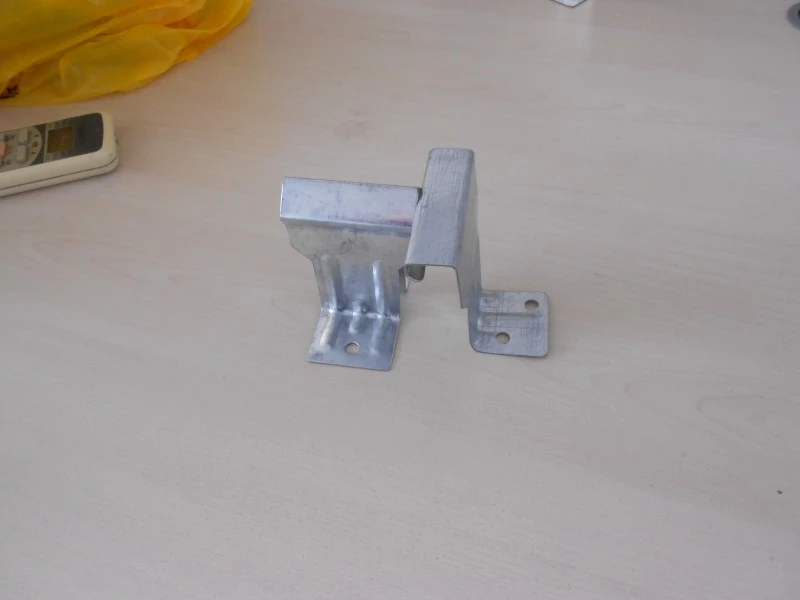

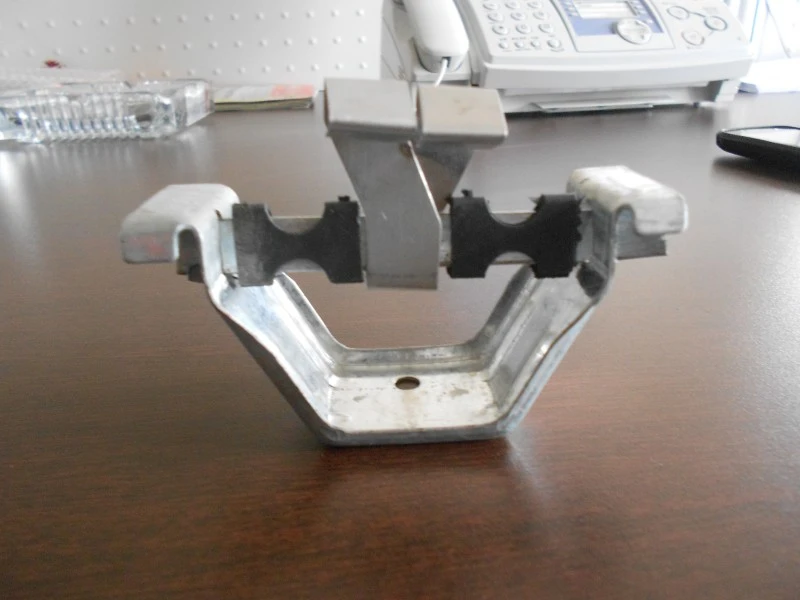

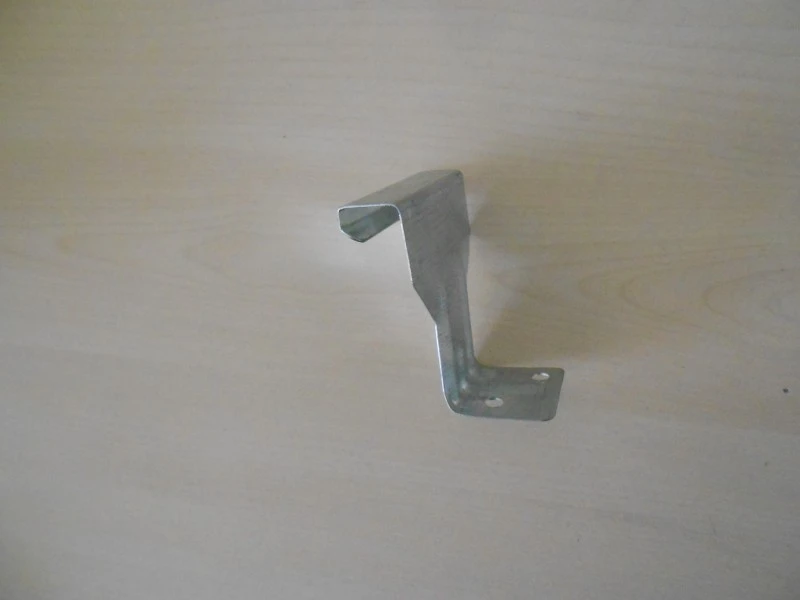

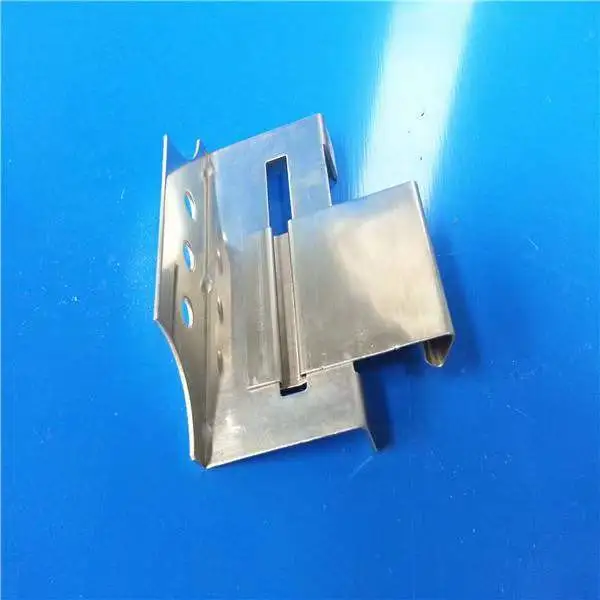

ตัวยึดแบบคลิปปกปิด

คลิปยึดแบบปกปิดให้การเชื่อมต่อที่ซ่อนอยู่ระหว่างแผงอาคารและโครงสร้างรองรับ คลิปประกอบโดยใช้โครงฐานยึดกับแปหรือฉากยึด โดยยึดแผงไว้ผ่านพื้นผิวแผงโดยไม่ต้องใช้สกรู วิธีการนี้จะยึดตัวยึดทั้งหมดไว้ในตะเข็บของแผง ทำให้ภายนอกดูสะอาดตา และขจัดเส้นทางรั่วที่เกี่ยวข้องกับสกรูและน้ำยาซีลที่เปิดออก SENBO จัดเตรียมคลิปเหล่านี้ด้วยการตรวจสอบมิติเกี่ยวกับความลึกของร่อง ความยาวของขา และความหนาของวัสดุ และกระบวนการผลิตยังรวมถึงการทดสอบความแข็งแรงของการเชื่อมต่อเป็นระยะๆ

วัสดุและการผลิต

คลิปทำจากสแตนเลส 304 เป็นมาตรฐาน โดยมีให้เลือกขนาด 430 และ 201 สำหรับงบประมาณเฉพาะ เหล็ก Q235B ที่มีการชุบสังกะสีแบบจุ่มร้อนใช้สำหรับคลิปโครงสร้างที่หนักกว่า คลิปสแตนเลสผลิตโดยการกดหรือปั๊มเย็นจากวัสดุแถบ โดยทั่วไปคลิป Q235B จะทำจากแผ่นรีดร้อนที่มีความหนาขั้นต่ำ 5 มม. และขึ้นรูปด้วยการอัดเย็นแบบไฮดรอลิกเพื่อรักษาความแข็งแรงและความแม่นยำของขนาด

ขนาดและการจำแนกประเภท

ความสูงภายในคลิปถูกกำหนดโดยความลึกของช่องแผง ความสูงภายในทั่วไปอยู่ระหว่าง 2.6 มม. ถึง 10 มม. โดยมีความยาวขา 7.5 มม. และความหนาของวัสดุตั้งแต่ 0.5 มม. ถึง 1.5 มม. สำหรับสแตนเลส เส้นผ่านศูนย์กลางของสลักเกลียวคือ 12 มม. โดยมีระดับความแข็งแกร่งอย่างน้อย 8.8 คลิปถูกจำแนกตามการใช้งานเป็นคลิปแผงผนัง คลิปแผงหลังคา และคลิปแผงพื้น ตามวัสดุจะแบ่งออกเป็นคลิปสแตนเลสและคลิปเหล็กชุบสังกะสีแบบจุ่มร้อน

ข้อมูลจำเพาะทางเทคนิค

การตรวจสอบประสิทธิภาพ

1. พฤติกรรมทางกล

ข้อกำหนดทางกลไกสำหรับคลิปปกปิดเป็นไปตาม GB 15831 และมาตรฐานอุตสาหกรรมที่เกี่ยวข้อง การทดสอบความต้านทานการลื่นต้องมีระยะกระจัดไม่เกิน 7.0 มม. ที่โหลด 7.0 kN และไม่เกิน 0.5 มม. ที่ 10.0 kN คลิปจะต้องไม่ล้มเหลวที่ 25.0 kN ความแข็งแกร่งด้านแรงบิดต้องมีมุมไม่เกิน 4 องศา ภายใต้แรงบิด 900 นิวตันเมตร คลิปรีดเย็นที่ทำจากเหล็กทั้งหมดที่ทดสอบโดย SENBO ตรงตามขีดจำกัดเหล่านี้

2. ความต้านทานการกัดกร่อน

คลิปสแตนเลส 304 ผ่านการทดสอบสเปรย์เกลือและแสดงความต้านทานการกัดกร่อนที่เหมาะสมสำหรับการสัมผัสกลางแจ้ง คลิป Q235B ชุบสังกะสีแบบจุ่มร้อนมีการเคลือบสังกะสีขั้นต่ำ 150 กรัม/ตร.ม. ต่อด้าน ซึ่งให้การปกป้องในระยะยาวในสภาพบรรยากาศปกติ การเลือกใช้วัสดุควรตรงกับสภาพแวดล้อมของโครงการ

3. การใช้งานมุงหลังคา

ในหลังคาแบบตะเข็บตั้ง คลิปแบบซ่อนจะยึดแผงไว้กับฉากรองรับโดยไม่มีการเจาะพื้นผิว ช่วยให้แผงหลังคาสามารถเคลื่อนที่ได้ด้วยการขยายตัวและการหดตัวเนื่องจากความร้อนในขณะที่ยึดอยู่กับคลิป ผลลัพธ์ที่ได้คือพื้นผิวหลังคาที่ไม่มีรูสกรูเปลือย ซึ่งช่วยลดโอกาสที่น้ำจะซึมเข้าไปและเพิ่มประสิทธิภาพการกันน้ำในระยะยาว วิธีการติดคลิปซ่อนใช้ในระบบตะเข็บยืน 360° สำหรับหลังคาอุตสาหกรรมขนาดใหญ่

4. การติดตั้งแผงผนัง

สำหรับแผ่นผนัง ตัวยึดคลิปแบบปกปิดช่วยให้สามารถติดตั้งโดยไม่ต้องใช้ตะปู เพื่อรักษาพื้นผิวแผงให้สะอาด ในชุดอุปกรณ์ขอบหน้าต่าง การเชื่อมต่อที่ซ่อนอยู่จะครอบคลุมขอบที่ตัดของแผงเคลือบสี ปกป้องแผงจากการสัมผัสฝนโดยตรง และลดความเสี่ยงที่จะเกิดสนิมที่ขอบ วิธีการติดตั้งนี้ตรงตามข้อกำหนดลักษณะสถาปัตยกรรม

ลักษณะผลิตภัณฑ์

• การเชื่อมต่อที่ซ่อนอยู่:ตัวยึดยังคงอยู่ภายในตะเข็บของแผง ทำให้ภายนอกดูสะอาดตาโดยไม่ต้องเปิดสกรู
• ไม่มีการทะลุแผง:เนื่องจากสกรูไม่ทะลุแผง ความเสี่ยงของเส้นทางรั่วและการกัดกร่อนที่รูจึงลดลง
• ตัวเลือกวัสดุ:สแตนเลส 304 สำหรับความต้านทานการกัดกร่อนสูง ชุบสังกะสีแบบจุ่มร้อน Q235B สำหรับการใช้งานโครงสร้างหนัก
• Dimensional flexibility:ความสูงภายในตั้งแต่ 2.6 มม. ถึง 10 มม. ช่วยให้สามารถจับคู่กับความลึกของช่องแผงที่แตกต่างกันได้
• ผ่านการทดสอบประสิทธิภาพ:ความต้านทานการลื่น ความสมบูรณ์ของโครงสร้าง และความแข็งแกร่งด้านแรงบิดได้รับการตรวจสอบตามขีดจำกัดมาตรฐาน

การใช้งานทั่วไป

• การเชื่อมต่อแบบปกปิดสำหรับระบบหลังคาเมทัลชีทแบบตะเข็บตั้ง
• ตัวยึดแบบซ่อนสำหรับแผ่นผนังโลหะและระบบหุ้มไม้บางชนิด
• การติดตั้งตะเข็บแน่นสำหรับพื้นภายนอกอาคาร รวมถึงไม้แปรรูปและไม้พลาสติกคอมโพสิต
• คลิปกระพริบแบบซ่อนสำหรับกรอบหน้าต่างเหล็กเคลือบสี

หมายเหตุการติดตั้งและการจัดการ

• ตรวจสอบว่าความสูงภายในคลิปตรงกับความลึกของช่องแผงก่อนสั่งซื้อ
• ใช้เกรดโบลต์และค่าแรงบิดที่ระบุระหว่างการติดตั้ง การขันแน่นเกินไปอาจทำให้คลิปหรือแผงเสียหายได้
• สำหรับคลิปสแตนเลส ให้หลีกเลี่ยงการสัมผัสกับเครื่องมือเหล็กคาร์บอนที่อาจทิ้งเศษเหล็กและทำให้พื้นผิวเป็นสนิม
• เก็บคลิปไว้ในที่แห้ง ควรเก็บคลิปสังกะสีให้ห่างจากวัสดุที่เป็นกรดหรือด่างซึ่งอาจสร้างความเสียหายให้กับการเคลือบสังกะสีได้
• ตรวจสอบการมีส่วนร่วมของคลิปหลังการติดตั้ง แผงควรนั่งอย่างมั่นคงโดยไม่มีการเคลื่อนไหวตั้งฉากกับตะเข็บ

การควบคุมคุณภาพและเอกสารประกอบ

ซัพพลายเออร์ควรจัดเตรียมใบรับรองวัสดุสำหรับเหล็กกล้าไร้สนิมหรือเหล็กชุบสังกะสี รายงานผลการทดสอบความต้านทานการลื่น ความสมบูรณ์ของโครงสร้าง และความแข็งแกร่งของแรงบิด ควรมีให้หากโครงการต้องการ การตรวจสอบการรับ ณ สถานที่ควรตรวจสอบขนาด เกรดวัสดุ และสภาพพื้นผิว สำหรับการสั่งซื้อจำนวนมาก สามารถทดสอบคลิปตัวอย่างเพื่อยืนยันการมีส่วนร่วมกับโปรไฟล์แผงจริงได้

ข้อพิจารณาในการคัดเลือก

• ยืนยันขนาดช่องแผงและเลือกความสูงภายในคลิปที่ตรงกัน
• เลือกวัสดุคลิปตามสภาพแวดล้อมการกัดกร่อนและภาระของโครงสร้าง
• สำหรับการใช้งานหลังคา ตรวจสอบว่าระยะห่างของคลิปตรงตามข้อกำหนดการออกแบบการยกลม
• ตรวจสอบว่าเกรดและขนาดของสลักเกลียวเข้ากันได้กับโครงสร้างรองรับ
• สำหรับคลิปสแตนเลส ขอข้อมูลการทดสอบสเปรย์เกลือ หากอาคารอยู่ใกล้ชายฝั่งหรือในเขตอุตสาหกรรม

คำถามที่พบบ่อย

ฉันจะเลือกความสูงของคลิปที่ถูกต้องได้อย่างไร?

ความสูงภายในคลิปจะต้องตรงกับความลึกของช่องของแผงที่ใช้ วัดช่องแผงหรืออ้างอิงตามข้อกำหนดของผู้ผลิตแผง คลิปที่สูงเกินไปจะทำให้ไม่สามารถมีส่วนร่วมได้เต็มที่ ในขณะที่คลิปที่สั้นเกินไปอาจทำให้มีการเคลื่อนไหวหรือหลุดออกได้

คลิปซ่อนเร้นสามารถใช้กับวัสดุแผงทั้งหมดได้หรือไม่

คลิปแบบซ่อนได้รับการออกแบบมาสำหรับแผงที่มีช่องหรือโปรไฟล์ตะเข็บที่เข้ากันได้ แผงโลหะที่มีตะเข็บตั้งหรือขอบที่เชื่อมต่อกันทำงานได้ดี แผงไม้บางแผ่นสามารถใช้คลิปซ่อนได้หากกลึงช่องอย่างถูกต้อง ตรวจสอบความเข้ากันได้กับซัพพลายเออร์ทั้งแผงและคลิปเสมอ

คลิปสแตนเลสและคลิปเหล็กชุบสังกะสีแตกต่างกันอย่างไร?

คลิปสเตนเลสสตีล โดยเฉพาะเกรด 304 มีความทนทานต่อการกัดกร่อนได้ดีกว่า และเหมาะสำหรับสภาพแวดล้อมชายฝั่งหรือความชื้น คลิปเหล็กชุบสังกะสีมีความแข็งแรงกว่าและมักใช้สำหรับการเชื่อมต่อโครงสร้างที่มีน้ำหนักมาก แต่การเคลือบสังกะสีอาจอยู่ได้ไม่นานในบรรยากาศที่รุนแรง ทางเลือกขึ้นอยู่กับข้อกำหนดด้านการสัมผัสต่อสิ่งแวดล้อมและปริมาณโหลดของโครงการ

คลิปหนีบเหมาะสำหรับบริเวณที่มีลมแรงหรือไม่?

ใช่ คลิปซ่อนเร้นจะใช้ในบริเวณที่มีลมแรง โดยเฉพาะในระบบหลังคาแบบตะเข็บตั้ง คลิปจะต้องมีระยะห่างตามแรงลมที่ออกแบบ และวัสดุและความหนาของคลิปจะต้องเพียงพอ ควรทำการคำนวณการยกลมสำหรับโครงการเฉพาะ
