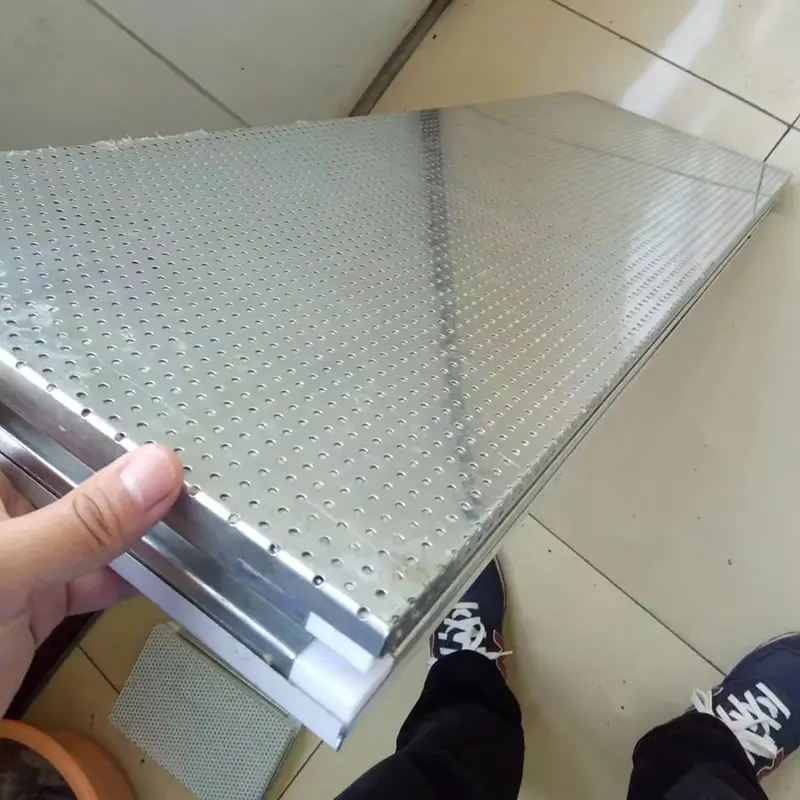

แผงคลีนรูมดูดซับเสียงทำมือ

แผงคลีนรูมดูดซับเสียงที่ทำด้วยมือมีจุดประสงค์สองประการ พวกเขารักษาฟังก์ชันกล่องหุ้มที่สะอาดของแผงคลีนรูมมาตรฐาน ในขณะเดียวกันก็ให้การควบคุมเสียงผ่านผนังที่มีรูพรุนและแกนดูดซับเสียงเซนโบ วัสดุก่อสร้างจัดหาแผงเหล่านี้สำหรับโครงการที่ต้องการทั้งสภาพแวดล้อมที่มีการควบคุมและการลดเสียงรบกวน

ตัวเลือกการก่อสร้างแผงและวัสดุ

แผงคลีนรูมดูดซับเสียงที่ทำด้วยมือใช้โครงสร้างแซนวิชคอมโพสิต ชั้นนอกเป็นแผ่นโลหะพรุนทำจากเหล็กเคลือบสี เหล็กกัลวาไนซ์ หรือสแตนเลส มันถูกประมวลผลด้วยอุปกรณ์เจาะรูที่มีความแม่นยำ และสามารถปรับแต่งเส้นผ่านศูนย์กลางของรูและระยะห่างให้ตรงตามข้อกำหนดการออกแบบเสียงได้

ชั้นกลางเป็นแกนดูดซับเสียง โดยทั่วไปเป็นใยหินหรือใยแก้ว พื้นผิวหุ้มด้วยผ้าไม่ทอที่หน่วงไฟหรือผ้าใยแก้วทนไฟเพื่อป้องกันการหลุดของเส้นใย ชั้นหลังเป็นแผ่นโลหะแข็งปิดผนึก ขอบถูกปิดผนึกด้วยโปรไฟล์อลูมิเนียมอัลลอยด์ดึงเย็นและติดเข้ากับแผงที่เสร็จแล้ว

รูปแบบการเจาะประกอบด้วยการเจาะแบบ slotted หรือการเจาะเต็มพื้นผิว ขึ้นอยู่กับข้อกำหนดด้านเสียง ข้อมูลจำเพาะทั่วไปใช้เส้นผ่านศูนย์กลางรู 3 มม. และระยะห่างรู 6 มม. ความกว้างของแผงมาตรฐานมีตั้งแต่ 980 มม. ถึง 1,180 มม. พร้อมปรับแต่งสำหรับขนาดที่ไม่เป็นมาตรฐาน ตัวเลือกความหนาของวัสดุแกนมีตั้งแต่ 50 มม. ถึง 200 มม. และความหนาของแผ่นเหล็กสามารถปรับได้ระหว่าง 0.4 มม. ถึง 1.5 มม.

ตัวเลือกการหันหน้า ได้แก่ เหล็กเคลือบสี (เคลือบเช่นโพลีเอสเตอร์ PVDF, SMP หรือ HDP) เหล็กชุบสังกะสี และสแตนเลส สามารถปรับแต่งสีได้ตามมาตรฐาน RAL เพื่อตอบสนองความต้องการด้านสถาปัตยกรรมและการตกแต่ง

ผ่านการทดสอบลักษณะประสิทธิภาพ

1. ประสิทธิภาพเสียง: ฉนวนกันเสียง 35 เดซิเบล

ประสิทธิภาพเสียงของแผงเหล่านี้ถูกกำหนดโดยโครงสร้างคอมโพสิตของแผ่นปิดที่มีรูพรุนและแกนดูดซับเสียง คลื่นเสียงทะลุผ่านรูเข้าไปในแกนเส้นใยที่มีรูพรุน ซึ่งแรงเสียดทานและความหนืดระหว่างเส้นใยจะเปลี่ยนพลังงานเสียงเป็นความร้อน ทำให้สามารถดูดซับเสียงและลดเสียงรบกวนได้

การทดสอบแสดงให้เห็นว่าแผ่นหนา 100 มม. ที่มีพื้นผิวเป็นเหล็ก 1.0 มม. และความหนาแน่นของใยหิน 120 กก./ลบ.ม. จะให้ค่าฉนวนกันเสียงที่ 35 dB ประสิทธิภาพเสียงได้รับการทดสอบตามมาตรฐาน GB/T 20247 "อะคูสติก: การวัดการดูดซับเสียงในห้องสะท้อนเสียง" ค่าสัมประสิทธิ์การลดเสียงรบกวน (NRC) คำนวณเป็นค่าเฉลี่ยเลขคณิตของค่าสัมประสิทธิ์การดูดซับเสียงที่ย่านความถี่ความถี่ 250 Hz, 500 Hz, 1000 Hz และ 2000 Hz NRC 0.5 หรือสูงกว่า บ่งชี้ถึงวัสดุดูดซับเสียงที่มีคุณสมบัติเหมาะสม

2. ประสิทธิภาพการดับเพลิง: Class A ไม่ติดไฟ

แกนใยหินเป็นวัสดุเส้นใยอนินทรีย์ที่จัดอยู่ในประเภท A ที่ไม่ติดไฟ ด้วยความหนาแน่นของแกนกลางอย่างน้อย 120 กก./ลบ.ม. สำหรับใยหิน หรือ 64 กก./ลบ.ม. สำหรับใยแก้ว วัสดุจะไม่ไหม้ ละลาย หรือหยดเมื่อสัมผัสกับไฟ และไม่ก่อให้เกิดควันพิษ ซึ่งเป็นไปตามข้อกำหนดด้านความปลอดภัยจากอัคคีภัยสำหรับวัสดุห่อหุ้มของห้องคลีนรูมและอาคารสาธารณะในประมวลกฎหมายสำหรับการออกแบบการป้องกันอัคคีภัยของอาคาร

3. ฉนวนกันความร้อน: การนำความร้อน ≤0.043 W/(m·K)

ด้วยค่าการนำความร้อนไม่เกิน 0.043 W/(m·K) แกนใยหินจึงเป็นฉนวนความร้อนควบคู่ไปกับการดูดซับเสียง ซึ่งจะช่วยลดการถ่ายเทความร้อนระหว่างสภาพแวดล้อมในร่มและกลางแจ้ง และลดการใช้พลังงาน

4. ความสะอาด: พื้นผิวหนาแน่นไม่มีการหลุดลอกของเส้นใย

พื้นผิวแผงเรียบและเรียบ มีข้อต่อแน่น ไร้รอยต่อ ไม่ดึงดูดฝุ่นหรือจุลินทรีย์ แกนดูดซับเสียงต้องเผชิญกับผ้าไม่ทอที่ทนไฟหรือผ้าใยแก้วทนไฟ ซึ่งป้องกันการหลุดออกของใยหินหรือเส้นใยใยแก้วได้อย่างมีประสิทธิภาพ และรักษามาตรฐานด้านสุขอนามัยสำหรับสภาพแวดล้อมในห้องปลอดเชื้อ

5. ความแข็งแกร่งของโครงสร้าง: ข้อดีของการก่อสร้างด้วยมือ

กรอบขอบด้านนอกใช้โปรไฟล์อะลูมิเนียมอัลลอยด์ดึงเย็น ซึ่งช่วยให้แผงที่ประดิษฐ์ด้วยมือเหล่านี้มีความแข็งแกร่งโดยรวมและความสามารถในการรับน้ำหนักการดัดได้เหนือกว่าเมื่อเปรียบเทียบกับแผงที่ผลิตโดยเครื่องจักร ข้อต่อแบบลิ้นและร่องนั้นเต็มไปด้วยโฟมโพลียูรีเทน ซึ่งช่วยเพิ่มความสมบูรณ์ของโครงสร้าง ในขณะเดียวกันก็ป้องกันการเสียรูปของข้อต่อและการรั่วไหลของน้ำ

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์ต่อไปนี้ขึ้นอยู่กับการผลิตมาตรฐานและการทดสอบที่เกี่ยวข้อง การปรับแต่งสามารถใช้ได้

คุณสมบัติหลักและประโยชน์เชิงปฏิบัติ

1. ประสิทธิภาพเสียงที่ได้รับการตรวจสอบแล้วโครงสร้างคอมโพสิตของแผ่นปิดที่มีรูพรุนและแกนที่มีรูพรุนช่วยดูดซับเสียงและลดเสียงรบกวน แผงขนาด 100 มม. มีฉนวนกันเสียง 35 dB ผ่านการทดสอบตาม GB/T 20247

2. ความปลอดภัยจากอัคคีภัยระดับ Aแกนใยหินไม่ติดไฟและไม่ก่อให้เกิดควันพิษเมื่อสัมผัสกับไฟ เป็นไปตามข้อกำหนดด้านความปลอดภัยจากอัคคีภัยสำหรับห้องปลอดเชื้อและอาคารสาธารณะ

3. การปิดผนึกขอบด้วยมือเพื่อความน่าเชื่อถือของโครงสร้างกรอบขอบอะลูมิเนียมอัลลอยด์ดึงเย็นและข้อต่อลิ้นและร่องโพลียูรีเทนป้องกันการเสียรูปและการซึมของน้ำ ให้ความแข็งแกร่งที่เหนือกว่าเมื่อเปรียบเทียบกับแผงที่ผลิตโดยเครื่องจักร

4. บรรจุใยเพื่อความสะอาดผ้าไม่ทอที่หน่วงไฟหรือผ้าไฟเบอร์กลาสทนไฟช่วยป้องกันการหลุดของเส้นใย ทำให้การดูดซับเสียงสมดุลกับข้อกำหนดด้านสุขอนามัย

5. การปรับแต่งวัสดุและสีตัวเลือกต่างๆ ได้แก่ เหล็กเคลือบสี เหล็กชุบสังกะสี และสแตนเลส พร้อมการเคลือบ PE, PVDF, SMP หรือ HDP และสีมาตรฐาน RAL

ข้อควรพิจารณาในการออกแบบและการติดตั้ง

สำหรับการออกแบบอะคูสติก:อัตราการเจาะและความหนาแน่นของแกนมีผลโดยตรงต่อค่าสัมประสิทธิ์การลดเสียงรบกวน ทำงานร่วมกับที่ปรึกษาด้านเสียงเพื่อเลือกรูปแบบการเจาะและวัสดุแกนที่เหมาะสมสำหรับช่วงความถี่เป้าหมาย

สำหรับการใช้งานในห้องคลีนรูม:ยืนยันว่าวัสดุหันหน้าและการปิดผนึกรอยต่อเป็นไปตามระดับความสะอาดที่ต้องการ แนะนำให้ใช้พื้นผิวที่ทำจากสแตนเลสสำหรับพื้นที่ที่มีการชะล้างบ่อยครั้งหรือสัมผัสสารเคมี

สำหรับชุดประกอบที่ทนไฟ:ตรวจสอบว่าความหนาของแผงและความหนาแน่นของแกนเป็นไปตามระดับการทนไฟที่ต้องการ การจัดระดับ Class A ใช้กับแกนใยหิน ประสิทธิภาพการประกอบโดยรวมขึ้นอยู่กับรายละเอียดการติดตั้ง

ระหว่างการติดตั้ง:ใช้อุปกรณ์ยกที่เหมาะสมเพื่อหลีกเลี่ยงความเสียหายต่อผิวหน้าที่มีรูพรุน ตรวจสอบให้แน่ใจว่าข้อต่อลิ้นและร่องอยู่ในแนวที่ถูกต้องและเต็มไปด้วยโฟมโพลียูรีเทน ปกป้องฟิล์ม PVC จนกระทั่งทำความสะอาดขั้นสุดท้าย

ตำแหน่งที่ใช้แผงเหล่านี้

1.พื้นที่ที่มีข้อกำหนดด้านเสียงเฉพาะ เช่น ห้องไร้เสียงก้อง ห้องเก็บเสียง และสตูดิโอบันทึกเสียง

2.แผงกั้นเสียงเพื่อลดเสียงรบกวนจากการจราจรตามทางหลวง ทางรถไฟ และรถไฟใต้ดิน

3.การควบคุมเสียงรบกวนด้านสิ่งแวดล้อมสำหรับอาคารสาธารณะ เช่น สนามกีฬา โรงละคร และศูนย์กลางการคมนาคม

4.การควบคุมเสียงรบกวนสำหรับอุปกรณ์การผลิตทางอุตสาหกรรมและสภาพแวดล้อมโรงงานทั่วไป

5.พื้นที่ภายในห้องคลีนรูมหรือห้องฟอกอากาศที่ต้องการประสิทธิภาพเสียงเฉพาะ

คำถามที่พบบ่อย

1. แผงเหล่านี้รวมการควบคุมเสียงเข้ากับฟังก์ชันการทำงานของห้องคลีนรูมอย่างไร

แผงใช้พื้นผิวโลหะที่มีรูพรุนซึ่งช่วยให้คลื่นเสียงเข้าสู่แกนดูดซับเสียง ในขณะที่ชั้นด้านหลังที่ปิดผนึกและพื้นผิวเรียบจะรักษาความสะอาดและสุญญากาศที่จำเป็นสำหรับสภาพแวดล้อมในห้องสะอาด แกนหุ้มด้วยผ้าไม่ทอเพื่อป้องกันการหลุดร่วงของเส้นใย มิฉะนั้นอาจปนเปื้อนพื้นที่สะอาด

2. อะไรคือความแตกต่างระหว่างแกนใยหินและแกนใยแก้วสำหรับประสิทธิภาพเสียง?

วัสดุทั้งสองมีรูพรุนและดูดซับเสียงได้อย่างมีประสิทธิภาพ โดยทั่วไปขนหินจะมีความหนาแน่นสูงกว่า (≥120 กก./ลบ.ม.) และให้ความต้านทานไฟและฉนวนกันเสียงที่ดีกว่าที่ความถี่ต่ำ ใยแก้วมีน้ำหนักเบากว่าและอาจใช้ได้ในกรณีที่ต้องกังวลเรื่องน้ำหนัก แต่มักจะมีความหนาแน่นต่ำกว่าเล็กน้อย (≥64 กก./ลบ.ม.) ทางเลือกขึ้นอยู่กับข้อกำหนดด้านเสียงและไฟเฉพาะ

3. สามารถปรับแต่งรูปแบบการเจาะให้เหมาะกับความถี่เฉพาะได้หรือไม่?

ใช่. เส้นผ่านศูนย์กลางของรู ระยะห่าง และรูปแบบการเจาะ (แบบ slotted หรือ full-surface) สามารถปรับให้เข้ากับช่วงความถี่เฉพาะได้ โดยทั่วไปรูรับแสงที่เล็กลงและระยะห่างที่ใกล้กว่าจะช่วยปรับปรุงการดูดซับความถี่สูง ในขณะที่ความถี่ต่ำอาจจำเป็นต้องมีช่องเปิดที่ใหญ่กว่า ที่ปรึกษาด้านเสียงสามารถช่วยกำหนดการกำหนดค่าที่เหมาะสมที่สุดได้

4. แผงเหล่านี้เหมาะสำหรับกั้นเสียงรบกวนภายนอกหรือไม่?

ใช่ แต่สำหรับการใช้งานภายนอก ควรเลือกวัสดุหันหน้าและการเคลือบเพื่อความทนทานกลางแจ้ง แนะนำให้ใช้เหล็กเคลือบสีเคลือบ PVDF หรือสแตนเลส ขอบแผงและข้อต่อต้องปิดผนึกเพื่อป้องกันน้ำเข้า และควรออกแบบโครงสร้างรองรับเพื่อรับแรงลม

5. แผงทำความสะอาดโดยไม่ทำลายประสิทธิภาพเสียงอย่างไร?

พื้นผิวเรียบและไม่มีรูพรุนสามารถทำความสะอาดได้ด้วยผงซักฟอกสูตรอ่อนและผ้านุ่ม หลีกเลี่ยงน้ำยาทำความสะอาดที่มีฤทธิ์กัดกร่อนซึ่งอาจทำให้พื้นผิวเกิดรอยขีดข่วนหรือทำให้รูพรุนเสียหายได้ หากฟิล์มป้องกัน PVC ยังคงอยู่ ควรถอดออกหลังการติดตั้งและการทำความสะอาดครั้งสุดท้าย
