เซนโบ วัสดุก่อสร้างจำหน่ายแผงหลังคาโค้ง Alu-Mg-Mn เป็นส่วนหนึ่งของกลุ่มผลิตภัณฑ์ระบบหลังคาเมทัลชีท แผงเหล่านี้ผลิตจากโลหะผสมอะลูมิเนียม-แมกนีเซียม-แมงกานีสซีรีส์ AA3004 และขึ้นรูปเป็นโปรไฟล์โค้งที่ไม่ได้มาตรฐาน เพื่อตอบสนองความต้องการทางสถาปัตยกรรมสำหรับรูปทรงหลังคาที่ซับซ้อน

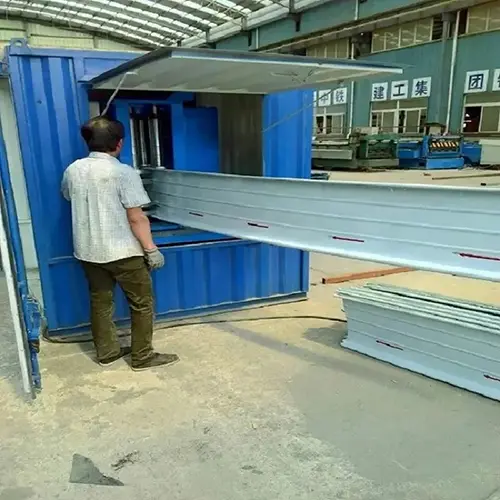

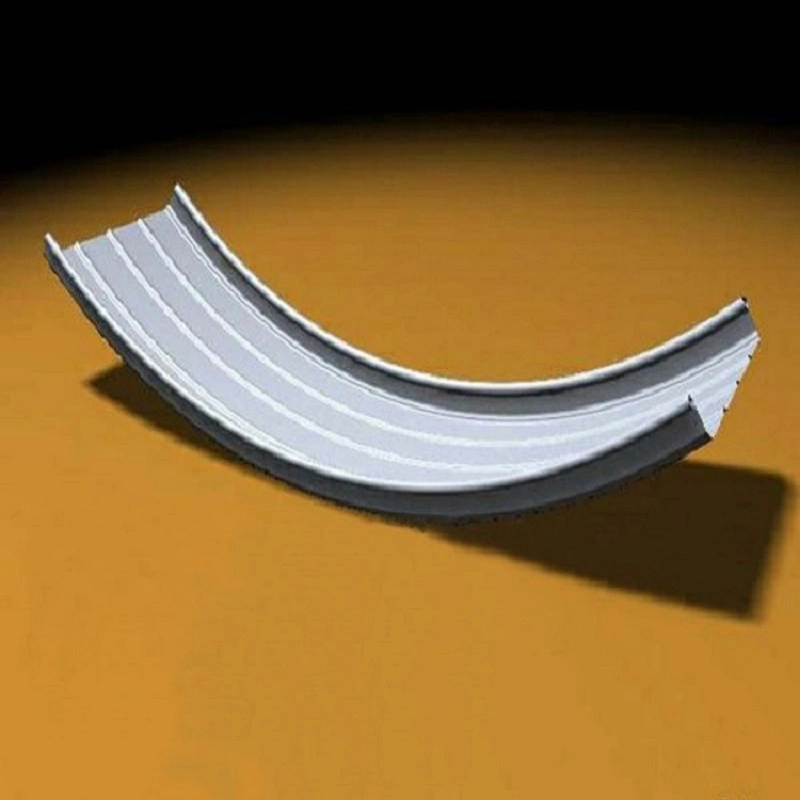

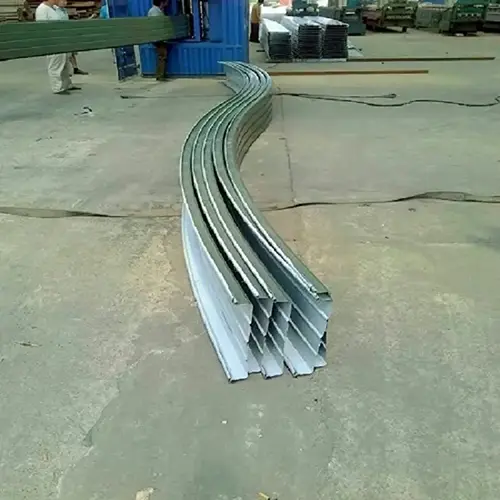

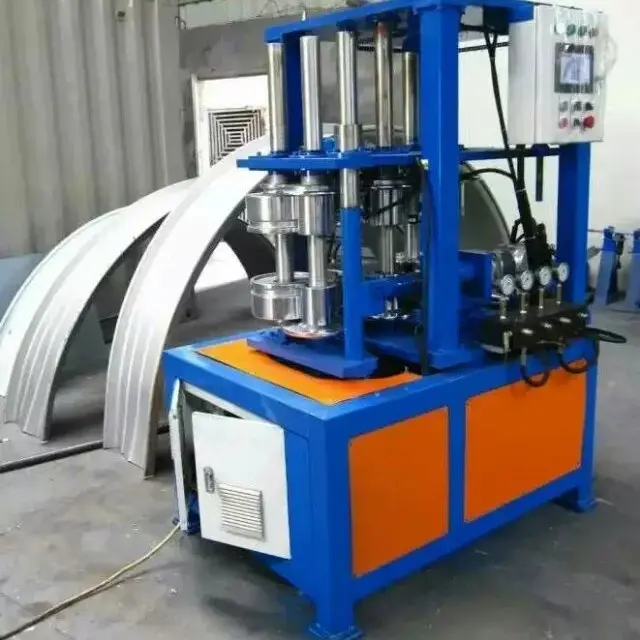

แผงหลังคาโค้ง Al-Mg-Mn เป็นแผงโปรไฟล์พิเศษที่ผลิตโดยใช้อุปกรณ์ขึ้นรูปม้วนที่มีความเร็วสูงและแม่นยำ องค์ประกอบของสารตั้งต้นประกอบด้วยแมงกานีส 1.0%–1.5% และแมกนีเซียม 0.8%–1.3% โดยมีอะลูมิเนียมเป็นส่วนประกอบ เนื่องจากเป็นอนุพันธ์ของแผงตะเข็บยืนมาตรฐาน Al-Mg-Mn แผงโค้งจึงผ่านกระบวนการขึ้นรูปพิเศษเพื่อเปลี่ยนแผ่นเรียบให้เป็นรูปทรงโค้ง รองรับการออกแบบสถาปัตยกรรมสมัยใหม่ เช่น หลังคาโค้ง โค้ง และหลังคาทรงกลม

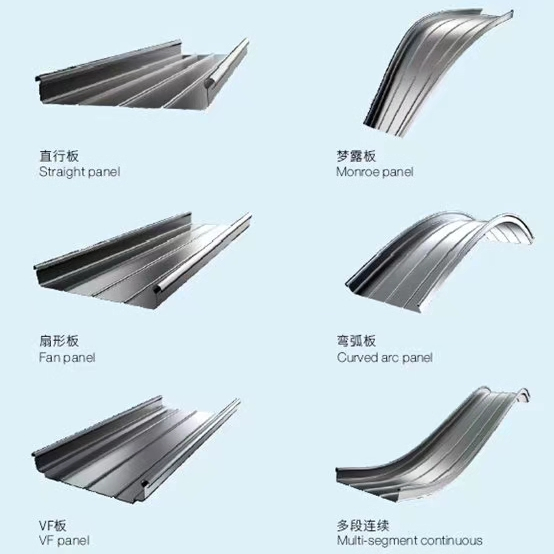

โปรไฟล์ที่มีจำหน่าย ได้แก่ รุ่นต่างๆ เช่น YX65-300, YX65-330, YX65-400, YX65-430, YX65-500 และ YX28-205-820 แผงรูปพัดลมและแบบเรียวยังสามารถปรับแต่งให้ตรงตามความต้องการเฉพาะของโครงการได้

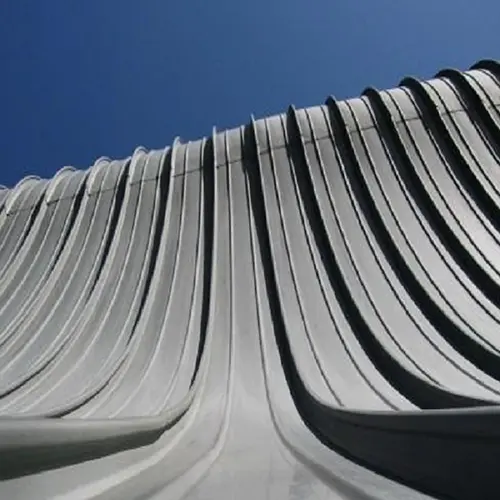

แผงเหล่านี้ใช้กันอย่างแพร่หลายในระบบหลังคาที่ไม่ได้มาตรฐานของอาคารสาธารณะขนาดใหญ่ รวมถึงอาคารผู้โดยสารในสนามบิน สนามกีฬา และศูนย์การประชุมและนิทรรศการ พื้นผิวของผลิตภัณฑ์ได้รับการบำบัดโดยใช้กระบวนการเคลือบก่อนม้วน และสามารถใช้ได้กับการเคลือบฟลูออโรคาร์บอน PVDF ซึ่งผสมผสานความสวยงามทางสถาปัตยกรรมเข้ากับความทนทาน
โลหะผสมอะลูมิเนียม-แมกนีเซียม-แมงกานีสให้ความสมดุลระหว่างความแข็งแรงและความยืดหยุ่น ทำให้เหมาะสำหรับการขึ้นรูปรูปทรงหลังคาที่ซับซ้อน เช่น พื้นผิวโค้ง 3 มิติ ทรงกลม และรูปพัด ด้วยเทคโนโลยีการผลิตแผงโค้งและรูปทรงพัดลมแบบพิเศษ แผงโค้งเหล่านี้สามารถตอบสนองความต้องการการออกแบบที่หลากหลายในขณะที่ยังคงประสิทธิภาพการกันน้ำไว้
ผลิตภัณฑ์นี้สามารถใช้ได้กับรูปแบบสถาปัตยกรรมต่างๆ รวมถึงหลังคาที่มีความโค้งบวกหรือลบ หลังคาโค้ง หลังคาลาดเอียงเดี่ยวและสองชั้น โครงสร้างหลังคาที่เชื่อมต่อถึงกัน หลังคาแหลม และหลังคาโค้ง
โครงการหลังคาระหว่างโกดังที่ Zhangzhou Grain Depot ในฝูเจี้ยน ใช้ระบบหลังคาลูกฟูกโค้งเคลือบอะลูมิเนียม แมกนีเซียม และแมงกานีส โครงสร้างมีความยาว 18 เมตร ยาว 108 เมตร ครอบคลุมพื้นที่ทั้งหมดเกือบ 2,000 ตารางเมตร
หลังคาใช้แผ่นลูกฟูกอะลูมิเนียม-แมกนีเซียม-แมงกานีส รุ่น YT6118 หนา 1.2 มม. ความสูงของส่วนโค้งคือ 4.085 เมตร และอัตราส่วนการขึ้นต่อช่วงคือ 0.23 การติดตั้งเสร็จสิ้นภายในหกวัน แผงถูกประดิษฐ์ขึ้นโดยการเย็บหน่วยเล็กๆ สามหน่วยให้เป็นหน่วยพื้นฐานเดียว จากนั้นจึงยกและยึดเข้ากับส่วนประกอบที่เป็นเหล็กที่ฝังอยู่ หน่วยต่างๆ ถูกเชื่อมต่อโดยใช้วิธีปิดผนึกแบบกันน้ำ
อะลูมิเนียมมีความหนาแน่นประมาณ 2.73 g/cm³ ประมาณหนึ่งในสามของความหนาแน่นของเหล็ก แผงอะลูมิเนียม-แมกนีเซียม-แมงกานีสมีความแข็งแรงครากอย่างน้อย 190 MPa ความต้านทานแรงดึง 240–285 MPa และการยืดตัวอย่างน้อย 3% ในขณะที่ยังคงรักษาความสมบูรณ์ของโครงสร้าง แผงโค้งเหล่านี้ช่วยลดภาระของระบบหลังคา
ในโครงการ Zhangzhou Grain Depot การออกแบบมีการกระจายโหลดกระแสไฟฟ้าสม่ำเสมอที่ 0.3 kN/m² และแรงดันลมออกแบบที่ 0.40 kN/m² โดยอิงตามระยะเวลาส่งคืน 10 ปี
พื้นผิวโลหะผสมอะลูมิเนียม-แมกนีเซียม-แมงกานีสมีคุณสมบัติกันสนิมโดยธรรมชาติ ชั้นพื้นผิวออกไซด์ที่เกิดขึ้นตามธรรมชาติป้องกันการเกิดออกซิเดชันและการกัดกร่อน ขณะเดียวกันก็ให้ความต้านทานต่อกรดและด่าง แผงเคลือบสามารถสร้างฟิล์มป้องกันที่สามารถซ่อมแซมตัวเองได้ในสภาพแวดล้อมที่รุนแรง ทำให้เหมาะสำหรับสภาพอากาศชื้น อายุการใช้งานการออกแบบมากกว่า 50 ปี พร้อมการรับประกันการเคลือบ 15–20 ปี
พารามิเตอร์ต่อไปนี้ขึ้นอยู่กับการผลิตมาตรฐานและมาตรฐานที่เกี่ยวข้อง การปรับแต่งพร้อมใช้งานเพื่อตอบสนองความต้องการเฉพาะของโครงการ
| ตัวบ่งชี้ประสิทธิภาพ | พารามิเตอร์/ข้อมูลจำเพาะ | หมายเหตุ / พื้นฐานมาตรฐาน |
|---|---|---|
| เกรดพื้นผิว | AA3004 (AlMg1Mn1) | Mn 1.0%–1.5%, Mg 0.8%–1.3%, ยอดอลูมิเนียม |
| ความหนาทั่วไป | 0.7 มม. – 1.2 มม | |
| โปรไฟล์ทั่วไป | YX65-300/330/400/430/500, YX28-205-820 | แผงรูปพัดลม เรียว และโค้ง ปรับแต่งได้ |
| ความหนาแน่น | 2.73 ก./ซม.³ | ประมาณ 1/3 ของเหล็ก |
| ความต้านแรงดึง | 240 – 285 เมกะปาสคาล | อุณหภูมิ AA3004 H36/H46 |
| ความแข็งแรงของผลผลิต | ≥190เมกะปาสคาล | |
| การยืดตัว | ≥3% | |
| อายุการใช้งานการออกแบบ | >50 ปี | |
| การอ้างอิงมาตรฐานวัสดุ | GB/T 3880 series สำหรับแผ่นอลูมิเนียมอัลลอยด์ | ตรวจสอบด้วยใบรับรองผลิตภัณฑ์เฉพาะ |

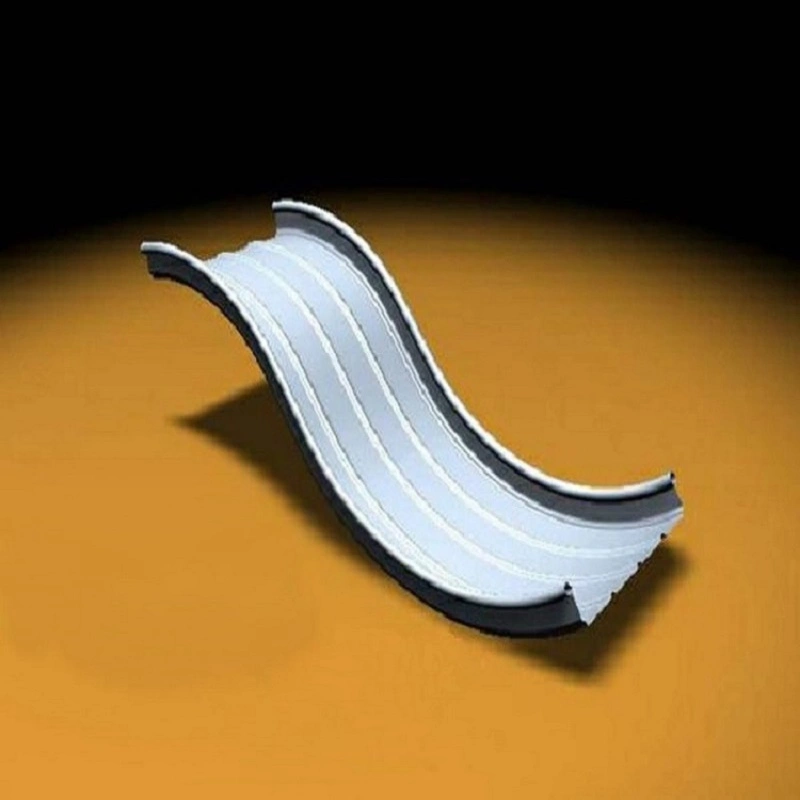

1. รูปร่างที่ยืดหยุ่นสำหรับการออกแบบที่ซับซ้อนแผงสามารถแปรรูปเป็นรูปทรงที่ผิดปกติได้ เช่น แผงรูปพัด เรียว โค้งนูนและเว้า และแผงทรงกลม สิ่งนี้สนับสนุนข้อกำหนดการออกแบบส่วนบุคคลของสถาปัตยกรรมสมัยใหม่สำหรับพื้นผิวโค้งและหลังคาโค้ง
2. น้ำหนักเบา มีความต้านทานแรงดึงสูงด้วยความหนาแน่นประมาณหนึ่งในสามของเหล็กและความต้านทานแรงดึงที่สูงกว่า 240 MPa แผงเหล่านี้จึงตรงตามข้อกำหนดสำหรับการมุงหลังคาช่วงกว้าง ซึ่งรวมถึงช่วงที่เกิน 18 เมตร
3. ความต้านทานการกัดกร่อนและอายุการใช้งานยาวนานโลหะผสมจะสร้างชั้นออกไซด์ป้องกันตามธรรมชาติ ระบบได้รับการออกแบบให้มีอายุการใช้งานมากกว่า 50 ปี พร้อมรับประกันการเคลือบ 15–20 ปี

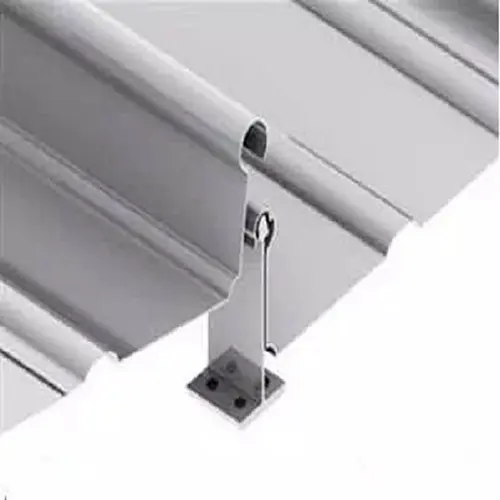

4. การกันน้ำที่เชื่อถือได้ผ่านการประสานแบบโมดูลาร์กระบวนการเชื่อมต่อตะเข็บประสานแบบโมดูลาร์ช่วยให้มั่นใจได้ถึงข้อต่อแผงที่แน่นหนาและประสิทธิภาพการระบายน้ำและกันน้ำที่เชื่อถือได้
5. วัสดุรีไซเคิลได้วัสดุโลหะผสมอะลูมิเนียมสามารถนำไปรีไซเคิลได้ทั้งหมด ซึ่งสนับสนุนวัตถุประสงค์ของอาคารสีเขียว
สำหรับหลังคาโค้งหรือทรงกลม:ทำงานร่วมกับผู้ผลิตตั้งแต่เนิ่นๆ ในขั้นตอนการออกแบบเพื่อยืนยันรัศมีความโค้งที่เป็นไปได้สำหรับโปรไฟล์และความหนาที่เลือก แผงรูปพัดลมและแบบเรียวจำเป็นต้องมีแบบแปลนของร้านค้าที่แม่นยำ
สำหรับการใช้งานระยะยาว:ตรวจสอบความสามารถในการขยายแผงเทียบกับโหลดที่ต้องการ โครงการคลังเมล็ดพืชจางโจวใช้แผงหนา 1.2 มม. ในระยะ 18 เมตร แต่แต่ละโครงการควรคำนวณตามปริมาณลมและหิมะในท้องถิ่น
สำหรับสภาพแวดล้อมชายฝั่งหรือมีความชื้นสูง:เลือกการเคลือบฟลูออโรคาร์บอน PVDF เพื่อเพิ่มความทนทานต่อสภาพอากาศ ยืนยันว่าเกรดของพื้นผิวและระบบการเคลือบเข้ากันได้กับสภาวะการสัมผัสที่คาดหวัง
ระหว่างการติดตั้ง:โดยทั่วไปแผงจะถูกประกอบไว้ล่วงหน้าเป็นหน่วยในโรงงานและยกให้อยู่ในตำแหน่ง ใช้วิธีการเย็บตามที่ระบุเพื่อให้แน่ใจว่าข้อต่อกันน้ำได้ ปฏิบัติตามแนวทางของผู้ผลิตในการจัดการ การยก และการยึด เพื่อหลีกเลี่ยงความเสียหายที่พื้นผิว
1.ระบบหลังคาโค้ง ทรงกลม และรูปทรงไม่สม่ำเสมอสำหรับอาคารสาธารณะขนาดใหญ่ เช่น สนามกีฬาและศูนย์นิทรรศการ
2.ระบบหลังคาและส่วนหน้าอาคารที่มีรูปทรงซับซ้อนสำหรับอาคารผู้โดยสารในสนามบินและสถานีรถไฟความเร็วสูง
3.โครงสร้างหลังคาโค้งช่วงยาว เช่น อาคารคลังสินค้า และโรงเรือนทางการเกษตร
4.ระบบหลังคาสำหรับอาคารสำคัญที่มีข้อกำหนดด้านการออกแบบสถาปัตยกรรมที่เป็นเอกลักษณ์
แผงตะเข็บยืนมาตรฐานมักจะตรงและติดตั้งบนหลังคาเรียบหรือหลังคาลาดเอียงเล็กน้อย แผงโค้งผ่านการขึ้นรูปเพิ่มเติมเพื่อสร้างโปรไฟล์โค้งตามรูปทรงหลังคานูน เว้า หรือทรงกลม ทั้งสองระบบใช้เทคโนโลยีตะเข็บประสานที่คล้ายคลึงกัน แต่แผงโค้งได้รับการออกแบบทางวิศวกรรมมาเป็นพิเศษสำหรับรูปทรงหลังคาที่ไม่ได้มาตรฐาน
รัศมีความโค้งขั้นต่ำขึ้นอยู่กับโปรไฟล์แผง ความหนาของวัสดุ และอุณหภูมิของโลหะผสม สิ่งนี้ควรได้รับการยืนยันกับผู้ผลิตในระหว่างขั้นตอนการออกแบบ การเขียนแบบเรขาคณิตของหลังคาตั้งแต่เนิ่นๆ สามารถช่วยระบุได้ว่าแผงที่เลือกสามารถบรรลุความโค้งที่ต้องการโดยไม่กระทบต่อประสิทธิภาพของโครงสร้างหรือไม่
ใช่. The aluminum-magnesium-manganese alloy has natural corrosion resistance, and PVDF fluorocarbon coating further improves weather resistance. This makes the panels suitable for coastal and high-humidity environments. The design service life is over 50 years under normal conditions.
แผงรูปพัดลมและแผงเรียวผลิตขึ้นโดยใช้อุปกรณ์การขึ้นรูปพิเศษและเครื่องมือสั่งทำพิเศษ โดยทั่วไปแล้วพวกเขาจะประดิษฐ์ขึ้นตามแบบของร้านค้าที่ได้มาจากรูปทรงของหลังคา แผงแต่ละแผงได้รับการขึ้นรูปแยกกันเพื่อให้ตรงกับตำแหน่งเฉพาะบนพื้นผิวโค้ง เพื่อให้มั่นใจว่าได้พอดีและมีการเย็บตะเข็บกันน้ำ
โปรดระบุแบบเรขาคณิตของหลังคา (รวมถึงรัศมีความโค้ง) โปรไฟล์แผง ความหนา ประเภทการเคลือบ ปริมาณ และที่ตั้งโครงการ หากจำเป็นต้องใช้แผงรูปพัดหรือแบบเรียว ให้รวมแผนผังโดยละเอียดด้วย ช่วยให้ทีมงานของเราเตรียมใบเสนอราคาและแผนการผลิตที่ถูกต้อง
Tianjin SENBO Building Materials Technology Co., Ltd. เป็นผู้ผลิตแผงหลังคาโค้ง Al-Mg-Mn แผงหลังคาตะเข็บแบบยืน ท่อระบายน้ำเหล็กเคลือบสี และผลิตภัณฑ์ซองโลหะอื่นๆ ฐานการผลิตของเราตั้งอยู่ในเขตพัฒนาเศรษฐกิจจิงไห่ เมืองเทียนจิน ประเทศจีน พร้อมด้วยสายการผลิตอัตโนมัติและกระบวนการตรวจสอบคุณภาพสี่ขั้นตอน สำหรับข้อมูลเพิ่มเติมเกี่ยวกับโรงงานของเรา การรับรอง ความสามารถในการทดสอบ และการอ้างอิงโครงการ โปรดเยี่ยมชมของเราเกี่ยวกับเราหน้าหรือติดต่อทีมวิศวกรของเรา.
